Protezione conforme agli standard in 1 TE

L'unità elettromeccanica FI / LS più stretta al mondo

50% di risparmio di spazio nel distributore per il mercato IEC
Ampliamento dell'impianto elettrico conforme alle norme
Nuovo concetto di ringhiera
In combinazione con l'interruttore antincendio 5SM6 protezione completa in soli 2 TE

Nuovi interruttori FI / LS in un design compatto
Risparmiare il 50% di spazio nell'armadio di distribuzione elettrica

I dispositivi compatti Siemens proteggono le persone da pericolose scosse elettriche, prevenendo al contempo i danni da sovracorrente ai cavi e i guasti dei sistemi e delle apparecchiature elettriche negli edifici, nelle infrastrutture e nell'industria.
In caso di guasto, scollegano il circuito in questione dalla rete in modo affidabile e sicuro.

Rispetto ai dispositivi convenzionali, gli interruttori differenziali 5SV1 occupano solo la metà dello spazio. Di conseguenza, è possibile installare più dispositivi di protezione in un distributore e gli impianti esistenti possono essere ampliati facilmente e con poco spazio con nuove funzioni di protezione.

Guarda tutti i prodotti

Nuovi interruttori FI / LS in un design compatto

Installazione tradizionale
Un gruppo comune di protezioni FI per 6 circuiti.

Installazione innovativa
Utilizzo di protezioni FI / LS per circuito. Ciò si traduce in una minore necessità di spazio e in una maggiore disponibilità del sistema..

Un vantaggio evidente
La disponibilità degli impianti elettrici tramite combinazioni FI / LS aumenta, perché in caso di guasto viene interrotto solo il circuito corrispondente. Questo è in contrasto con un gruppo di interruttori FI. In questo modo si evita lo spegnimento indesiderato di circuiti supplementari.

Risparmio di spazio con 1 TE FI / LS switch di Siemens

Altri vantaggi in sintesi:

Installazione elettrica secondo le norme
Primo FI / LS elettromeccanico indipendente dalla tensione in 1 TE in tutto il mondo
Combinazione di protezione personale, antincendio e protezione dei cavi
Combinazione con il blocco interruttore antincendio 5SM6: protezione antincendio preventiva in soli 2 TE
Meno spazio richiesto (risparmio di spazio del 50%)
Utilizzo ottimale nelle case e nei nuovi edifici
Conversione in sistemi esistenti possibile sostituendo LS -> FI / LS in 1 TE
Maggiore disponibilità del sistema nell'impianto elettrico
Maggiore protezione personale e delle attrezzature

In altri paesi non europei, gli interruttori elettronici FI / LS esistono già in soli 1TE. Tuttavia, questi si differenziano per un dettaglio tecnico molto importante rispetto al nuovo sviluppo Siemens: funzionano in modo puramente elettronico, mentre le norme europee richiedono un funzionamento elettromeccanico. E un dispositivo di protezione così complesso in precedenza richiedeva solo più spazio, ovvero 2 TE convenzionali.

I punti tecnici salienti

Interruttore FI/LS: elettromeccanico vs. elettronico

Elettromeccanico (ELM)

Principio del magnete di ritenuta: L'effetto magnetico della corrente di guasto influisce direttamente sulla forza magnetica di ritenuta tra l'ancora incernierata e il giogo.
Amplificazione o elaborazione del segnale non necessaria
Indipendente dalla tensione di rete
Protezione durante i buchi di tensione di rete (anche a 0 V)
Protezione in caso di interruzione del conduttore neutro
Tecnologia robusta, elevata immunità alle interferenze elettromagnetiche / picchi

Elettronico (ELE)

Il circuito elettronico viene utilizzato per elaborare il segnale di corrente residua
La bobina di arresto è controllata tramite un tiristore / transistor di potenza
- Dipende dalla tensione di rete
- Se la tensione di rete scende al di sotto di un certo valore, nessuna protezione contro le correnti di guasto
- Nessuna protezione in caso di interruzione neutra

1 + N in 1 TE
Conforme a EN 61009-2-1, DIN EN 61009-2-1 (VDE 0664-21) / IEC 61009-2-1
Approvato in Germania, in Europa e in tutti gli altri paesi IEC
5SV1 di Siemens è il primo FI / LS elettromeccanico al mondo in 1 TE

1 + N in 1 TE
Non soddisfa i requisiti di localizzazione di molti paesi europei
Nessuna approvazione in diversi paesi europei"

Interruttore 5SV1 compatto FI / LS
Tipo A	Senza ritardo	Char. B	Char. C
	1P+N, 6kA, 2A/30mA		5SV1316-7KK02
	1P+N, 6kA, 4A/30mA		5SV1316-7KK04
	1P+N, 6kA, 6A/30mA	5SV1316-6KK06	5SV1316-7KK06
	1P+N, 6kA, 10A/30mA	5SV1316-6KK10	5SV1316-7KK10
	1P+N, 6kA, 13A/30mA	5SV1316-6KK13	5SV1316-7KK13
	1P+N, 6kA, 16A/30mA	5SV1316-6KK16	5SV1316-7KK16

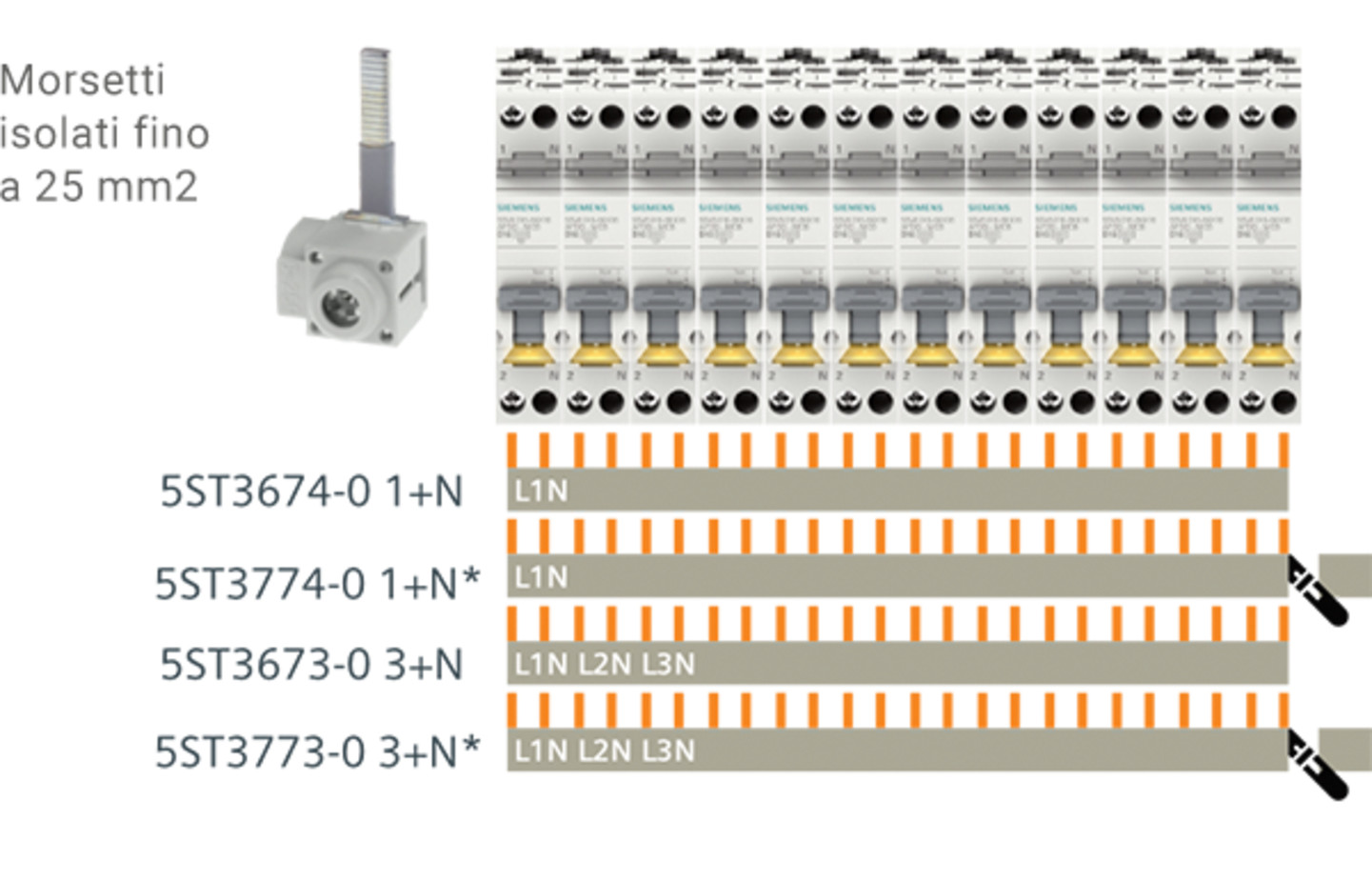

Collegamento sbarre collettrici 5SV1 / 5SV6 / 5SL60 * 2 / 4 fasi

Guida 10 mm²
12 x compatto 1+N 12 TE	5ST3674-0
X x compatto 1+N 56 TE*	5ST3774-0
X x compatto + HS 1+N 56 TE*	5ST3778-0
12 x compatto 3+N 12 TE	5ST3673-0
X x compatto 3+N 56 TE*	5ST3773-0
X x compatto + HS 3+N 56 TE*	5ST3777-0
