Calibri

Fatti interessanti sui calibri a corsoio

• Che cos'è un calibro a corsoio?

• Calibro a corsoio, quadrante o display digitale: tre modi di leggere il calibro

• Vantaggi e svantaggi delle varianti di lettura in sintesi

• Come leggere il calibro a corsoio

• Calibro a corsoio per diversi ambiti di utilizzo

• Cosa è necessario prestare attenzione quando si utilizza un calibro con cursore?

• Calibro a scorrimento: Come si chiama correttamente?

• Domande frequenti: Le domande più comuni sui calibri

• Conclusione: In questo modo è possibile trovare il calibro adatto



Che cos'è un calibro a corsoio?

Un calibro a corsoio è uno strumento di misura preciso, con il quale è possibile prendere diverse misure. In questo modo, grazie ai due elementi di misurazione mobili, un calibro a corsoio può assumere dimensioni interne ed esterne e, ad esempio, con la sua asta di misurazione della profondità può determinare la profondità di un foro. Grazie alle sue possibilità di utilizzo variabili, è uno degli strumenti di misura più utilizzati. Sono disponibili calibri di misurazione analogici e digitali e versioni speciali per applicazioni speciali.



Calibro a corsoio, quadrante o display digitale: tre modi di leggere il calibro

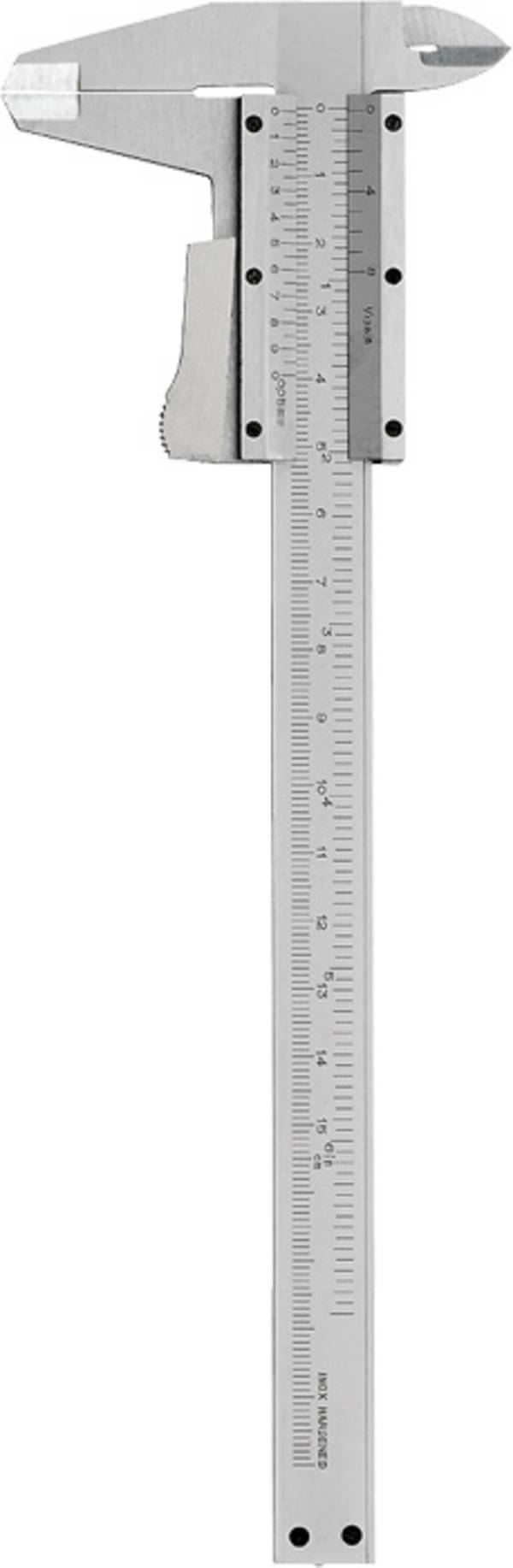

Calibro a corsoio

Il calibro a corsoio è una scala di lunghezza mobile che consente di effettuare misurazioni precise fino a una parte del millimetro. La lettura richiede tuttavia un po' di pratica, attenzione e una certa capacità di calcolo. Anche un buon occhio è necessario per poter riconoscere correttamente la piccola scala sul calibro. Il grande vantaggio del classico calibro a corsoio è che è robusto. I misurini monoblocco dritti in acciaio inossidabile hanno una durata estremamente elevata con una buona cura. E anche i calibri cromati più economici in acciaio al carbonio possono fornire per decenni un buon servizio. Spruzzi e getti d'acqua non possono danneggiare gli strumenti di misura.

Calibro a corsoio con quadrante di lettura

Il calibro a orologio - o calibro con scala tonda - funziona anche in modalità analogica e fornisce risultati di misurazione affidabili e della massima precisione se usato e curato correttamente. Grazie al quadrante è più facile da leggere rispetto al calibro a corsoio. Un altro vantaggio è il filo di bloccaggio, con il quale il comparatore può essere posizionato a zero in qualsiasi punto, in modo che le misurazioni differenziali siano facilmente possibili. Tenere presente che il calibro a quadrante, grazie alla sua struttura in ruote dentate e aste, è un po' più sensibile allo sporco e alla polvere rispetto al calibro a corsoio. Una buona cura e un'adeguata conservazione sono quindi un obbligo.

Il calibro digitale

I calibri di misurazione digitali sono oggi standard in molti settori. Non misurano in modo più preciso rispetto ai modelli analogici, ma semplificano notevolmente la lettura dei risultati. Si evitano errori di lettura e di allineamento. Come per il calibro a corsoio, anche con il calibro digitale è possibile impostare lo zero in qualsiasi posizione. Grazie alla funzione ABS (funzione assoluta), l'ultima posizione zero può essere memorizzata anche durante lo spegnimento. A questo si aggiungono altri comfort: In questo modo è possibile salvare le misurazioni, semplicemente passare dalle unità di misura metriche (cm) al sistema angloamericano (pollici / inch). Un altro grande vantaggio è che i dati di misurazione possono essere letti tramite un'interfaccia e rielaborati direttamente sul computer. Ciò consente di risparmiare tempo e fatica per il trasferimento manuale e facilita, ad esempio, la creazione di statistiche per il controllo della qualità. Uno degli svantaggi è la dipendenza dei dispositivi dall'alimentazione elettrica, in modo che le nuove batterie siano sempre a disposizione. Inoltre, i misuratori digitali sono un po' più soggetti a danni (caduta, acqua) e hanno quindi una durata di vita più breve, che può essere non più di 10 anni.



Vantaggi e svantaggi delle varianti di lettura in sintesi

	Elevata precisione di misurazione	Lettura comoda	Durata / robustezza / insensibilità all'acqua	Possibilità di azzeramento flessibile	Memorizzazione dei dati di misurazione o azzeramento	Indipendentemente dall'alimentazione elettrica	Semplice conversione delle unità di misura	Trasmissione diretta dei dati di misurazione al computer
Calibro a corsoio o nonio	+++	-	+++	-	-	+++	-	-
Calibro con quadrante	+++	++	++	+++	-	+++	-	-
Calibro digitale	+++	+++	-	+++	+++	-	+++	+++



Come leggere il calibro a corsoio

Con un calibro a corsoio digitale è sufficiente una breve occhiata al display e si conosce già il valore misurato. Con un calibro a quadrante, anche il valore misurato è molto facile da leggere. Solo con un calibro a corsoio con scala di lunghezza mobile è necessario osservare più da vicino per poter leggere il valore misurato esatto.

La maggior parte dei calibri a nonio offre due diverse scale per la lettura del valore misurato. La scala inferiore mostra il valore in centimetri e la scala superiore mostra il valore misurato in pollici o pollici. I marchi di lettura rilevanti per entrambe le scale sono rispettivamente "0" sulla parte scorrevole del cursore di misurazione.

Leggere il valore misurato in centimetri

Nell'immagine di esempio accanto, il marcatore di lettura "0" della scala inferiore è tra i trattini per 3 mm e 4 mm. Pertanto, il valore misurato è compreso tra 3 e 4 mm.

Per determinare il valore esatto, è necessario guardare più a destra sulla scala inferiore. Al primo momento non vengono considerati i valori numerici, ma solo i segni di graduazione. Perché nella scala inferiore è necessario trovare un tratto parziale che si trova esattamente sotto un tratto parziale nella scala superiore. In questo modo non importa quale tratto della scala superiore sia. Nella nostra immagine di esempio, il tratto parziale è compreso tra 5 e 6 con un tratto nella scala superiore (vedere il segno rosso). Il calibro a corsoio indica un valore di 3,55 mm.

Leggere il valore misurato in pollici

La lettura nella scala superiore avviene secondo lo stesso schema. Tuttavia, ogni tratto corrisponde alla scala fissa 1/16". La scala mobile "0" rappresenta 2/16" dopo il tratto parziale. Nella scala superiore, il tratto del valore "2" corrisponde a un tratto della scala inferiore (si veda il segno blu). Pertanto, ai 2/16" o 16/128" si aggiungono ancora 2/128". Il valore misurato è quindi 18/128" o 9/64", che si traduce in 3,571 mm.



Calibro a corsoio per diversi ambiti di utilizzo

Calibro a corsoio tascabile

Calibro a corsoio maneggevole per le esigenze di fai da te

Calibro per officina:

Calibro professionale per l'uso in officina, solitamente conforme a DIN 862

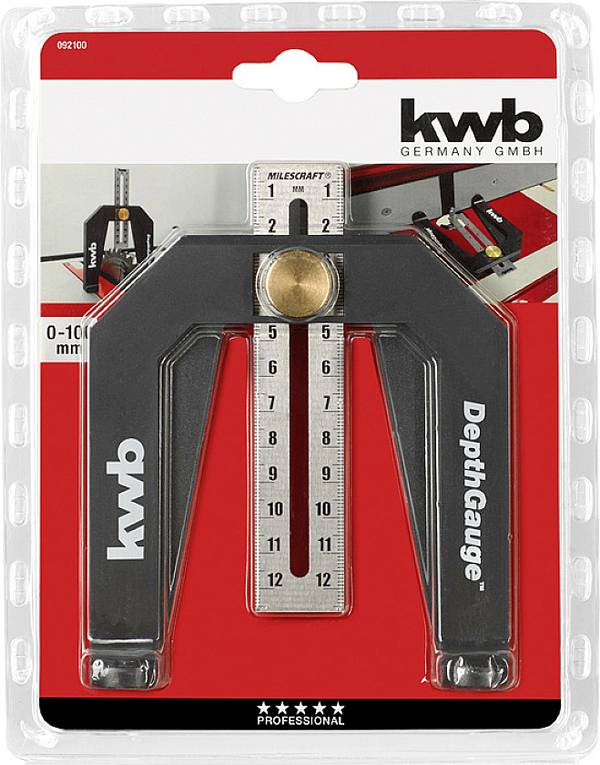

Calibri di profondità

Calibro speciale per la misurazione della profondità, ad es. Per gradini, scanalature o fori

Calibro a corsoio:

Calibro a corsoio per la misurazione precisa dell'altezza di crimpatura e della larghezza di crimpatura

Calibro a corsoio per dischi dei freni:

Calibro speciale per misurare l'usura dei dischi dei freni in modo sicuro e corretto



Cosa è necessario prestare attenzione quando si utilizza un calibro con cursore?

• Le superfici di misurazione non devono presentare sbavature, devono essere asciutte e pulite
• Misurare sempre il più vicino possibile sul righello
• Durante la lettura prestare attenzione alle buone condizioni di luce
• Applicazione senza forza - non distorcere le misurazioni con un'inutile forza
• Osservare la temperatura di riferimento di 20° C.

La nostra buona pratica

Un comune errore durante la misurazione con i cursori di misurazione è che lo strumento non viene applicato correttamente. Assicurarsi di non misurare il pezzo con le estremità del manico, ma di farlo sempre fino al centro delle gambe di misurazione. In questo modo si evitano le oscillazioni del valore di misurazione.



Calibro a scorrimento: Come si chiama correttamente?

In conformità con DIN 862, la denominazione corretta è "calibro a corsoio". Tuttavia, i termini "calibro a scorrimento" o "calibro a nonio" sono ancora ampiamente utilizzati. Ciò si spiega con il fatto che una pinza con vite di bloccaggio può essere utilizzata anche come "calibro" Anche la denominazione "Caliber" può essere trovata qui e là, soprattutto nella documentazione tecnica in lingua straniera.



Domande frequenti: Le domande più comuni sui calibri

Digitale o analogico: Quale calibro a corsoio è quello giusto per me?

Ciò determina soprattutto la vostra preferenza personale per quanto riguarda la lettura. La visualizzazione esatta del calibro digitale facilita il lavoro, con i modelli analogici con robustezza e indipendenza dalla corrente.

I calibro a corsoio digitali sono esattamente come quelli analogici con il calibro a corsoio?

Sì, in termini di precisione, i modelli digitali non sono inferiori ai modelli analogici della stessa qualità.

Quanto denaro dovevo spendere?

A seconda delle esigenze del vostro calibro: Gli utensili ad alta precisione per le esigenze professionali sono ovviamente più costosi rispetto alle semplici versioni fai-da-te.

Calibro più semplice di buona qualità sono di solito sufficienti per la misurazione nel campo della legno, poiché in questo caso si possono comunque prevedere oscillazioni dovute al materiale. Anche per le misurazioni occasionali in ambienti metallici non è necessario un calibro professionale per le officine. Si dovrebbe comunque mettere l'accento sulla qualità, in quanto la lavorazione dell'utensile è fondamentale per la precisione di misurazione.



Conclusione: In questo modo è possibile trovare il calibro adatto

In linea di principio, dovreste prima di tutto chiedere:
Quale scopo deve soddisfare il mio calibro: Ho bisogno di un pratico strumento completo per l'utilizzo a casa o di uno strumento ad alta precisione per l'uso professionale, forse anche in un settore speciale? In quali condizioni utilizzo il dispositivo e in che modo considero il tema del consumo della batteria?
La domanda successiva è: Quanto devono essere precise le misurazioni? E cosa è più importante, una misurazione affidabile su un nanometro o un'applicazione comoda e rapida? Le risposte vi portano gradualmente al calibro ideale per le vostre esigenze e il vostro budget.
