Cose da sapere sugli interruttori a bilanciere

• Cosa sono gli interruttori a bilanciere?

• Quali sono le caratteristiche degli interruttori a bilanciere?

• A quali connettori possono essere collegati gli interruttori a bilanciere?

• FAQ - domande frequenti sugli interruttori a bilanciere



Cosa sono gli interruttori a bilanciere?

Gli interruttori a bilanciere vengono utilizzati per stabilire collegamenti elettrici, scollegare o attivare ulteriori operazioni tramite impulsi di commutazione. Per l'utente, l'interruttore a bilanciere dell'elemento di comando è separato dai contatti dell'interruttore sotto tensione in modo da essere a prova di contatto. I contatti elettrici vengono azionati tramite il bilanciere, in genere in combinazione con componenti meccanici come leve, perni o molle.

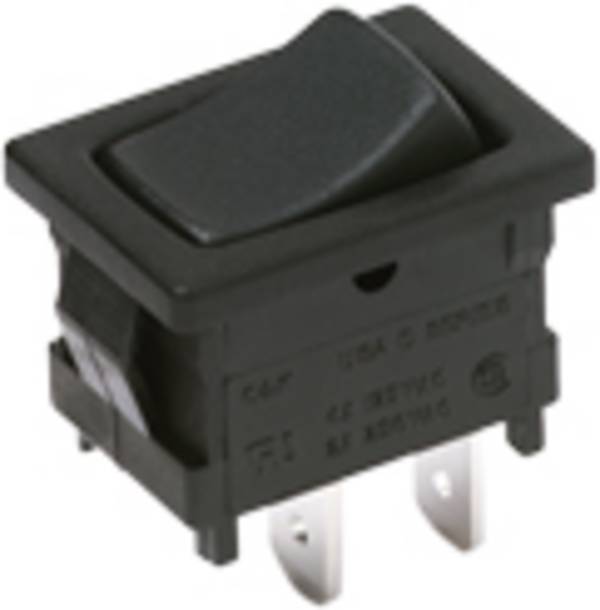

Il bilanciere viene fissato con forza elastica in una posizione o riportato nella posizione iniziale. Di conseguenza, gli interruttori a bilanciere si distinguono tra modelli permanenti e modelli momentanei. Un'altra caratteristica speciale sono gli interruttori con posizioni centrali fisse, che possono attivare operazioni di aggancio o di commutazione momentanea dal centro in entrambe le direzioni.

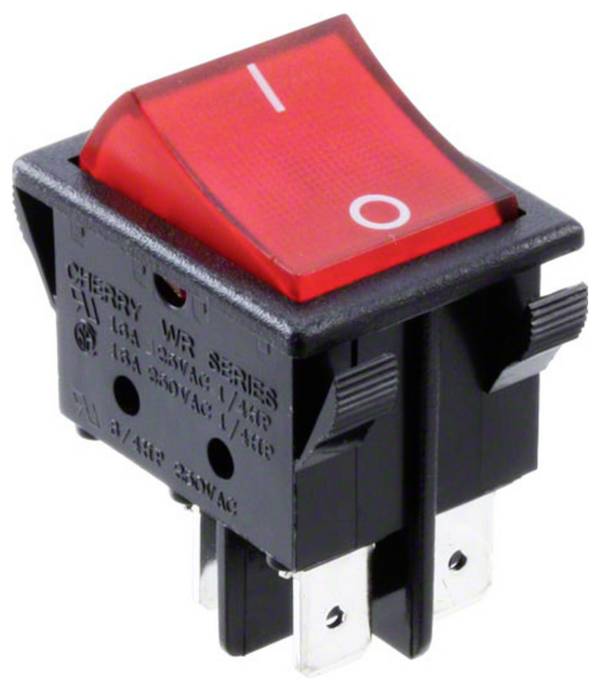

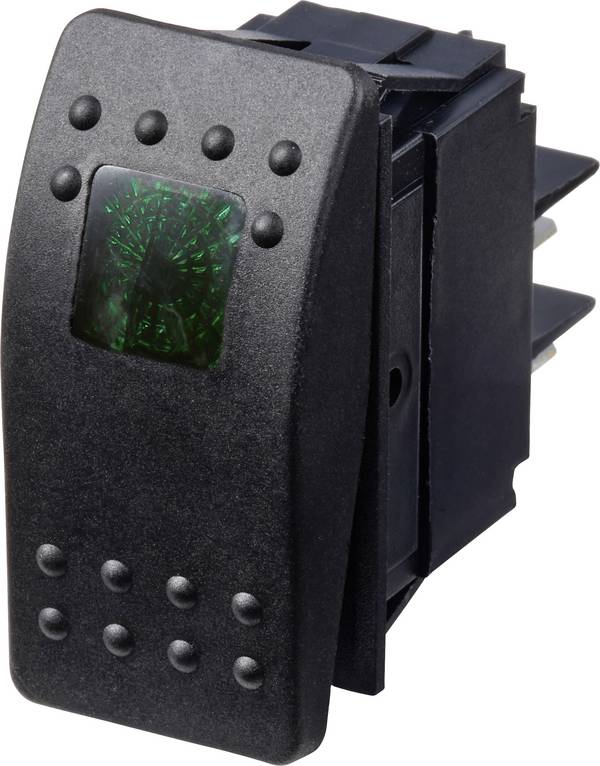

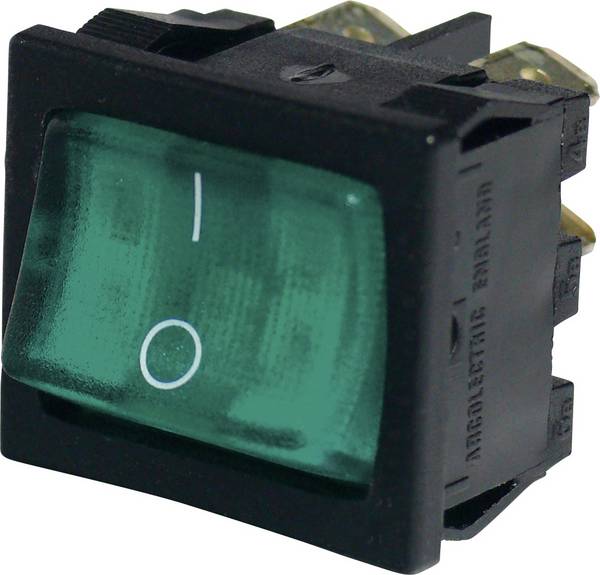

Le levette di selezione marce sono disponibili in dieci diverse combinazioni di alloggiamento/manopola. Per le levette di selezione illuminate sono disponibili sette colori di illuminazione, che possono essere utilizzati come illuminazione di superfici, LED o punti.

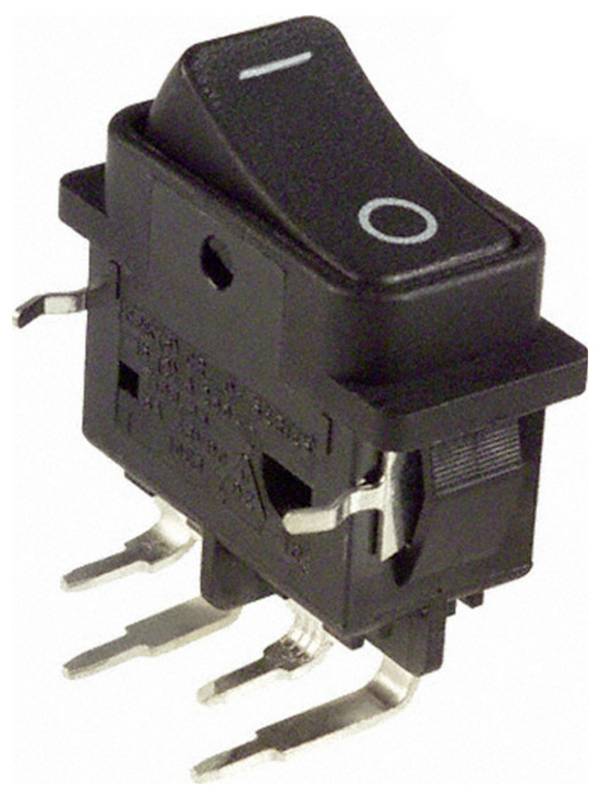

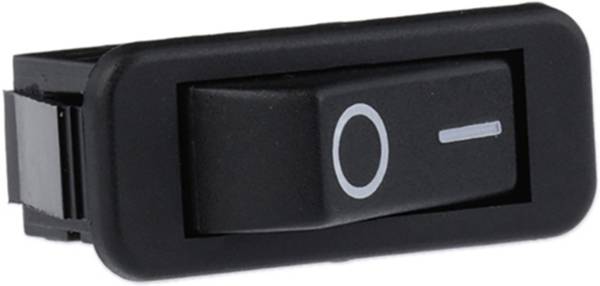

Un'altra caratteristica ottica è la stampa, che può essere scritta a voce (per esempio ON/OFF o ON/OFF), digitale (0/1 o I/II) o con simboli di ingegneria elettrica.

Un modello particolare è l'interruttore a bilanciere OLED, il cui display è dotato di diodi luminosi organici. In questo modo è possibile visualizzare sulla superficie dell'interruttore simboli programmabili o anche animazioni. Per la configurazione dell'interruttore a bilanciere OLED è necessario un software di programmazione disponibile per il download nella pagina di prodotto nell'ecommerce Conrad.



Quali sono le caratteristiche degli interruttori a bilanciere?

Gli interruttori a bilanciere sono progettati per correnti di commutazione da 0,02 a 30 ampere con un intervallo di tensione di commutazione da 12 a 250 volt.

La maggior parte dei modelli di interruttori soddisfano il tipo di protezione IP40 e sono quindi protetti contro l'accesso con un filo. Alcune versioni hanno tipi di protezione più elevati, che possono variare con la posizione di montaggio. Al massimo è disponibile il tipo di protezione IP67, che garantisce la tenuta della polvere e la protezione completa dal contatto e la protezione contro l'immersione temporanea.

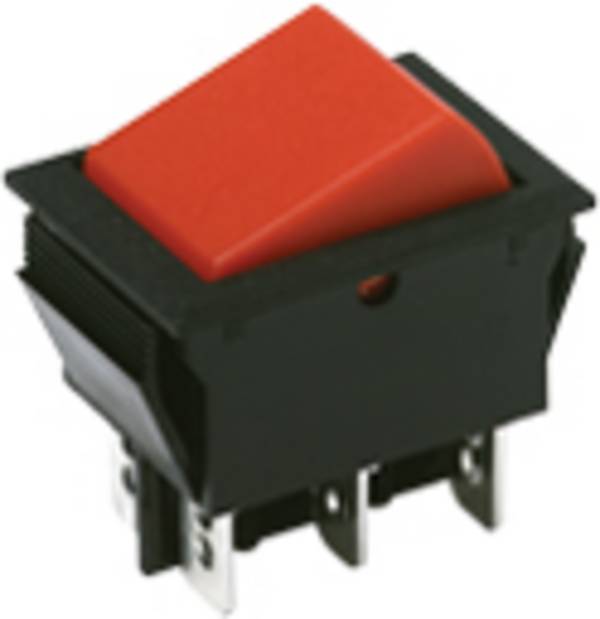

La funzionalità si distingue anche in base alle posizioni dell'interruttore disponibili. Ciò va da semplice on/off a combinazioni con più posizioni on/off/on per interruttori a bilico con posizione centrale fissa, il che consente di commutare i più diversi tipi di operazioni. Molti modelli sono disponibili in versioni a più poli.



A quali connettori possono essere collegati gli interruttori a bilanciere?

Sono disponibili le seguenti varianti per il collegamento elettrico nel negozio di Conrad:

• Spina piatta per capicorda standard con larghezze 2,8 superiori a 4,8 fino a 6,3 millimetri
• Collegamenti a saldare, anche come occhiello a saldare, per il collegamento permanente con le estremità dei cavi
• Pin di saldatura, anche angolati, per la saldatura su piastre di montaggio o conduttori
• Collegamenti stampati per la saldatura su circuiti stampati in griglie standard
• Connettori rapidi per il montaggio a scatto nelle parti di accoppiamento corrispondenti per consentire l'installazione o la sostituzione dell'interruttore senza attrezzi
• Collegamenti a vite per la connessione con occhielli o fascette o estremità del cavo stagnato. Anche per il fissaggio di cavi a un filo in occhielli a vite che mantengono il cavo in posizione tramite collegamento a forza.

Gli interruttori a bilanciere hanno generalmente dimensioni standard che si adattano alle aperture di dispositivi standard o tengono conto delle griglie standard di impianti di installazione elettrica. Importante: Lo spessore del materiale in cui viene inserito l'interruttore a bilanciere, in modo che le alette e le molle di arresto funzionino in modo affidabile. Inoltre, alcuni produttori indicano dove devono essere presenti bavature su incavi per evitare danni all'interruttore durante il montaggio. Gli alloggiamenti per interruttori a bilanciere rotondi sono in genere dotati di elementi meccanici per il fissaggio contro la torsione durante il montaggio e lo smontaggio, che proteggono i cavi collegati dai danni.



FAQ - domande frequenti sugli interruttori a bilanciere

Quali sono le istruzioni di sicurezza da osservare quando si maneggiano gli interruttori a pressione e i pulsanti?

• L'installazione e la sostituzione di interruttori a bilanciere richiedono competenze specifiche, pertanto il lavoro può essere eseguito solo da professionisti qualificati
• Prima di iniziare il lavoro, scollegare l'alimentazione elettrica
• In condizioni di funzionamento deve essere fornita una protezione contro il contatto accidentale
• In caso di malfunzionamenti o danni, gli interruttori a bilanciere devono essere immediatamente attivati senza tensione e protetti contro ulteriori utilizzi

Per quanto tempo dura un interruttore a pressione e un pulsante?

La durata è descritta con cicli di commutazione e si trova nell'intervallo medio di cinque cifre. Le informazioni esatte sono riportate nelle schede tecniche del produttore.

Come è possibile rilevare i difetti degli interruttori a bilanciere?

A causa dell'usura dei contatti di commutazione, quando i contatti si aprono può verificarsi un arco elettrico visibile e anche udibile. Questo può essere percepito dall'odore. La conseguente riduzione porta a un aumento delle resistenze di transizione dei contatti fino al loro guasto.
L'usura della meccanica a bilanciere si fa sentire prima mantenendo inaffidabili le posizioni di commutazione, fino a quando non funziona più.
In ambienti di utilizzo vibranti, anche i fissaggi dei cavi e delle spine possono allentarsi, causando il guasto o la non operatività dell'impianto elettrico dietro l'unità di commutazione.
