Protezioni Da Sovratensioni

Cose da sapere sulla protezione dalle sovratensioni

• Cosa si intende per protezione da sovratensione?

• Quali tipi e modelli di costruzione sono disponibili nel settore della protezione da sovratensione?

• Criteri di acquisto per la protezione da sovratensione - cosa è importante?

• FAQ - domande frequenti sulla protezione da sovratensione

• Conclusione: Come acquistare la protezione da sovratensione corretta

Cosa si intende per protezione da sovratensione?

Protezione dalle sovratensioni è il termine usato per descrivere le misure che proteggono i dispositivi elettrici ed elettronici e i moduli da tensioni inammissibilmente elevate che potrebbero causare danni o guasti totali. Le sovratensioni dannose non si verificano solo a causa di fulmini diretti o vicini, ma anche a causa di effetti capacitivi e induttivi di scariche di fulmini a distanza maggiore. I processi di commutazione nella rete a media e bassa tensione possono essere trigger, così come lo spegnimento di carichi induttivi più grandi. Questi includono grandi motori elettrici, trasformatori e persino ballast convenzionali, come quelli utilizzati per il funzionamento di lampade a scarica di gas.

Poiché non si ha alcuna influenza su eventi esterni di questo tipo, è necessario adottare misure tecniche locali per limitare le sovratensioni che si verificano a un livello non nocivo. I dispositivi per la protezione da sovratensione includono varistori per la limitazione della tensione, scaricatori di sovratensione riempiti di gas, spinterometro, camere di cancellazione o diodi soppressori, questi ultimi utilizzati solo con tensioni più piccole. Sono possibili e comuni combinazioni di componenti limitatori di tensione e dissipatori di corrente.

Quali tipi e modelli di costruzione sono disponibili nel settore della protezione da sovratensione?

Per proteggere i dispositivi alimentati a rete, sono disponibili spine intermedie di protezione da sovratensione e prese con protezione da sovratensione integrata. Alcuni di questi prodotti integrano nello stesso alloggiamento ulteriori funzioni di protezione da sovratensione. A seconda del modello, sono dotati di ulteriori spine e prese di diversa costruzione. Sono disponibili versioni per antenne, linee telefoniche e di rete, ciascuna con connettori intermedi singoli venduti separatamente per i tipi di linee sopra indicati.

Il connettore intermedio di protezione da sovratensione è noto come protezione fine. Il loro effetto di protezione è limitato in termini di disturbi ad alta energia. In caso di fulmini diretti o molto ravvicinati e di altri eventi ad alta intensità energetica, da soli non possono garantire una protezione efficace delle apparecchiature. Inoltre, non proteggerete la rete di linea stessa da danni dovuti a forti sovratensioni. La loro capacità di limitare e dissipare le alte energie non è sufficiente per motivi di costruzione. Nei connettori intermedi di sovratensione è spesso integrato anche un fusibile di precisione. Si attiva dopo un impulso di sovratensione più forte, vale a dire quando la scintilla radio viene attivata da un cortocircuito, e separa l'utenza collegata dalla rete.

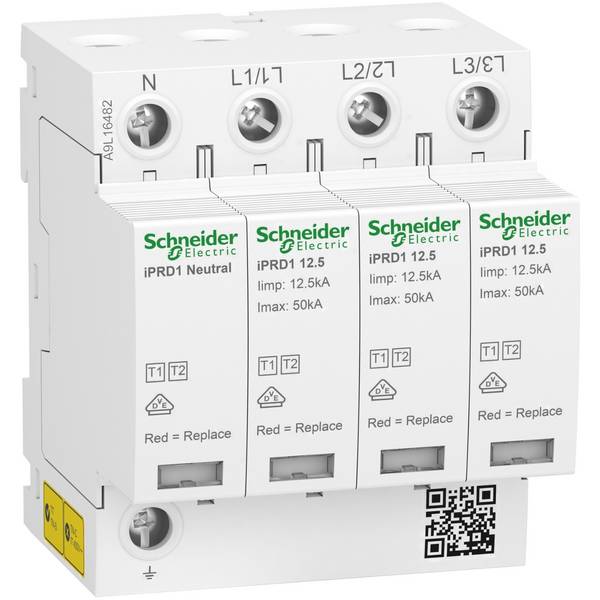

Per una protezione completa ed efficace contro i danni da sovratensione, negli edifici deve essere utilizzato un efficace concetto di protezione da sovratensione. Oltre alla protezione fine già descritta, questa è anche composta da una protezione grossolana e media. Per protezione grossolana (tipo I) si intendono i moduli di protezione che vengono integrati nell'alimentazione degli edifici e che possono anche derivare correnti elevate fino a 100 kilo-Ampère, proprio come si verificano in caso di scariche elettriche. I buoni sistemi limitano le sovratensioni a valori di circa 1,5 kilo volt. La protezione centrale (tipo II) da installare nei distributori a pavimento può gestire tali sovratensioni. A sua volta limita l'energia residua trasmessa dalla protezione grossolana in modo tale che la terza fase, la protezione fine, non venga danneggiata da energie troppo elevate e quindi non sia efficace. Solo la protezione fine (tipo III) è in grado di ridurre la sovratensione residua a una misura idonea per i dispositivi collegati. Importante: L'effetto di protezione di ogni livello si basa su quello a monte! Sono ora disponibili scaricatori combinati che integrano una protezione grossolana e fine in un livello di scaricatore.

Criteri di acquisto per la protezione da sovratensione - cosa è importante?

A seconda dell'architettura del tipo di rete esistente, durante la protezione grossolana e fine è necessario assicurarsi che i singoli componenti siano tecnicamente adatti a questo scopo. Le norme DIN VDE 0100-443 e -534 regolano quando e come installare la protezione da sovratensione e quali misure di protezione sono necessarie. Anche online, i principali produttori di protezione da sovratensione forniscono suggerimenti per la pianificazione e l'esecuzione di installazioni di protezione da sovratensione sulle pagine web corrispondenti e offrono assistenza alla scelta dei loro prodotti.

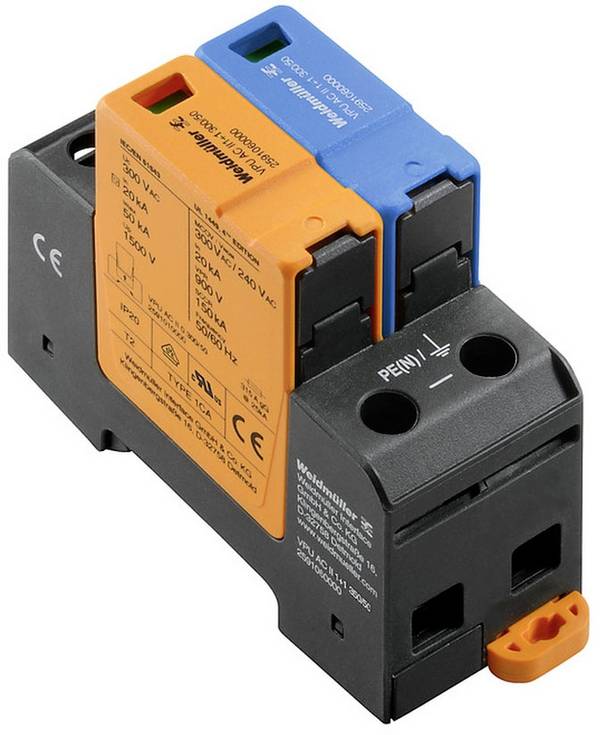

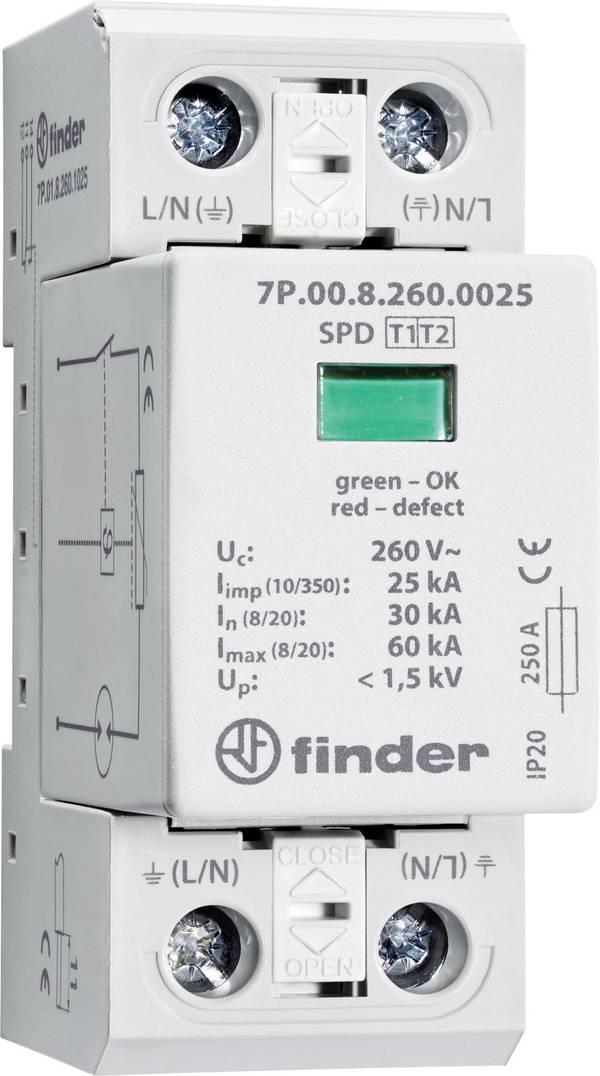

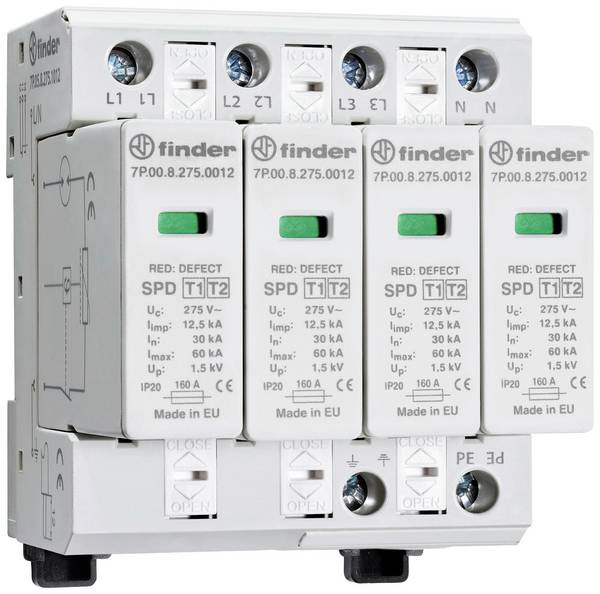

Sia per i scaricatori di sovratensione di tipo 1 e tipo 2 sia per i scaricatori combinati, sul mercato sono presenti sistemi modulari in cui i singoli moduli di protezione possono essere sostituiti singolarmente. Il vantaggio: I moduli di protezione attivati in caso di emergenza possono essere sostituiti singolarmente e quindi a basso costo.

Non tutte le prese di protezione da sovratensione e le spine intermedie catturano un secondo o più eventi di sovratensione consecutivi. Il vostro vantaggio non è più presente in caso di ulteriori sovratensioni pericolose. I buoni modelli indicano l'attivazione delle protezioni e scollegano l'utenza o le utenze collegate dalla rete per evitare il loro danneggiamento in modo sicuro.

FAQ - domande frequenti sulla protezione da sovratensione

Posso, da profano in ingegneria elettrica, installare da solo una protezione contro le sovratensioni?

L'installazione della cosiddetta protezione fine sotto forma di spine intermedie di protezione da sovratensioni e di prese di corrente non è un problema ed è semplice come collegare un apparecchio elettrico con una spina di rete. Per motivi di sicurezza, i lavori sull'installazione elettrica domestica, come quelli necessari per l'installazione di sistemi di protezione centrale e grossolana, devono essere eseguiti da elettricisti qualificati.

Nell'installazione domestica non è presente alcuna protezione media o grossolana. Gli adattatori di protezione dalle sovratensioni funzionano?
Sì. Anche se questi eventi di sovratensione ad alta intensità energetica non possono essere limitati a un livello non nocivo, la maggior parte delle sovratensioni "normali". Si tratta di una frequenza di eventi molto più elevata. In questo modo proteggerete i vostri dispositivi dagli eventi dannosi più comuni.

Sull'edificio è montato un scaricatore di fulmini. Non è sufficiente come protezione da sovratensione?
Un scaricatore di fulmini serve per la protezione da edifici e incendi. Non è presente alcun effetto di limitazione della tensione. Anche in questo caso è necessario un concetto di protezione da sovratensione a tre livelli per una protezione completa.

Conclusione: Come acquistare la protezione da sovratensione corretta

Poiché nelle case moderne si utilizzano sempre più dispositivi e controlli elettronici e questi possono rappresentare valori significativi, è utile utilizzare componenti di protezione da sovratensione di alta qualità. Assicurarsi che i valori per la massima tensione di passaggio, capacità di assorbimento dell'energia e, nel caso di connettori intermedi per la rete elettrica con protezione da sovratensione, siano corretti per segnalare visivamente un danno ai meccanismi di protezione tramite una lampada di controllo e/o per separare i dispositivi collegati dalla rete.

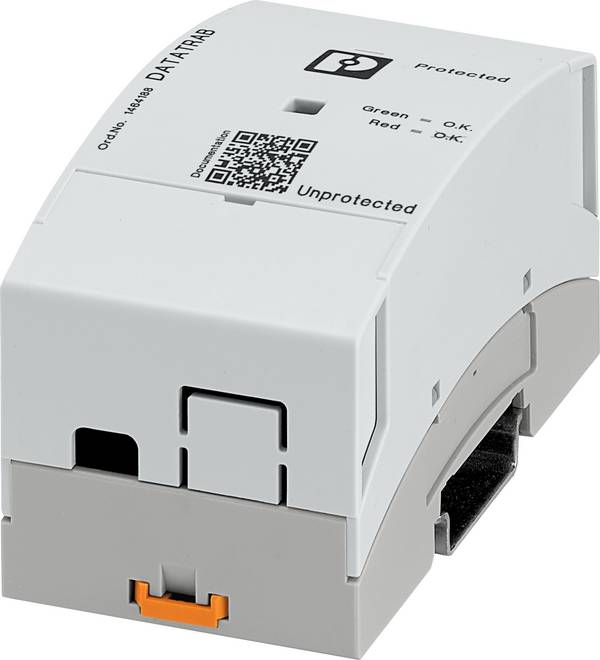

Proprio nell'ambito dei connettori intermedi per la protezione da sovratensione è importante prestare attenzione alla protezione di tutti i cavi di alimentazione elettrici. Le sovratensioni trovano il loro percorso non solo attraverso il cavo di alimentazione nel dispositivo, ma anche, ad esempio, tramite linee telefoniche e antenna. Sono inoltre a rischio le linee di rete, che collegano più computer e componenti tra loro. È quindi molto importante non lasciare aperte le "porte posteriori".

Alcuni produttori offrono garanzie su spine intermedie e prese di protezione da sovratensione sotto forma di kit di prodotti gratuiti o assicurazione per dispositivi fino a un certo valore in caso di registrazione del prodotto dopo l'acquisto. Ciò può essere utile se non esiste già un contratto di assicurazione che comprende in modo specifico i danni causati da sovratensione.

Gli adattatori di protezione dalle sovratensioni e le multi prese con funzioni di protezione aggiuntive per altri componenti sono generalmente meno costosi dell'acquisto di adattatori separati. Risparmiano spazio, riducono l'ingombro dei cavi ed eliminano la necessità di un ulteriore cavo di messa a terra, poiché il potenziale del conduttore di protezione è già disponibile attraverso la spina del contatto di messa a terra.
