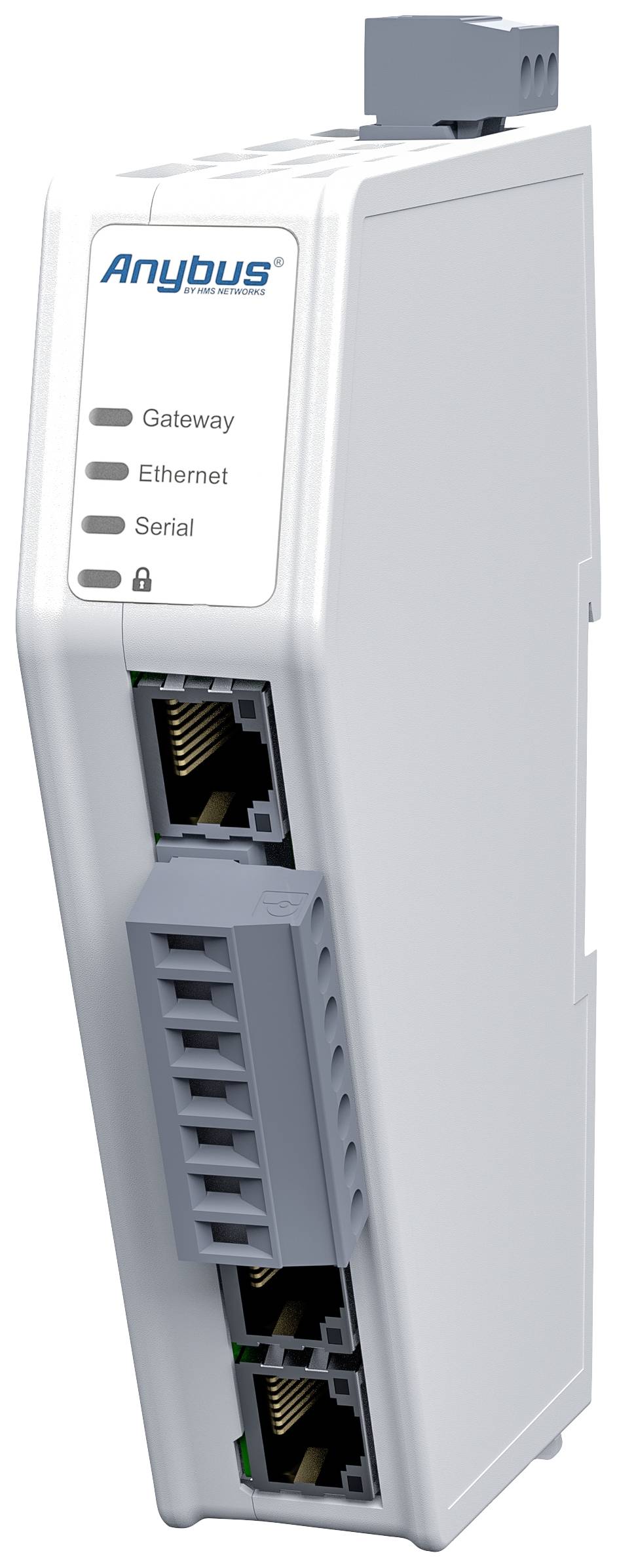

Acquista Anybus ABC3090 HMS Industrial Convertitore seriale RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 pz. da Conrad

Scheda tecnica (PDF)

3 Pezzo(i)

Vendita e spedizione:

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (663,11 € / Pezzo)

€

Solo 3 Pezzo(i) disponibili

Segnala un problema

Dati tecnici

Dimensioni (L x P x A) con collegamento seriale e spina di rete: 98 x 27 x 144 mm
Peso: 150 g
Tasti e interruttori: Tasto di reset e interruttore di sicurezza
LED: Indicatore di stato per il gateway e per la rete industriale e la sottorete seriale di livello superiore
Tipo di protezione IP: IP20
MATERIALE ALLOGGIAMENTO: PC ABS, UL 94 VO
Montaggio: Guida DIN (35 * 7,5/15)
AMBIENTE
Temperatura di esercizio da - 25 a +70°C
Temperatura di stoccaggio: Da 40 a 85 °C.
Umidità relativa: 0-95% senza condensa
Altezza di montaggio: Fino a 2 000 m.
Alimentazione
Tensione d'ingresso: Da 12 a 30 V CC
Consumo di corrente: Valori tipici: 160 mA a 24 V, massimo 400 mA a 12 V.
Collegamento di rete: Spina Phoenix a 3 poli
Protezione: Protezione da inversione di polarità e cortocircuito
COLLEGAMENTO SERIALE RS232/485
Collegamenti: 1 x RS232/RS485
Velocità di trasmissione da 1200 bit/s a 128 kbit/s.
Max. Numero di stazioni: 31
Isolamento: Isolamento galvanico
Spina: Spina Phoenix a 7 poli
Max. Numero di nodi: 31
MODBUS RTU
Modalità di funzionamento: master
Funzioni supportate: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Max. Numero di comandi: 150
Dimensione dati in ingresso: 1 024 byte
Dimensione dati in uscita: 1 024 byte
COLLEGAMENTI ETHERNET
Collegamenti´: 2 x Ethernet
Isolamento: Isolamento galvanico
Velocità in bit: 10/100 Mbit/s full duplex
Spina: RJ45
Switch: dual port cut-through switch
MODBUS TCP
Modalità di funzionamento: Server
Max. Numero di connessioni: 4
Dimensione dati in ingresso´: 1500 byte
Dimensione dati in uscita: 1500 byte
ETHERNET/IP
Modalità di funzionamento: Adattatore (slave)
Messaggi: In modo indiretto ed esplicita
Max. Numero di connessioni scanner: 1 ingresso/uscita ("connessione esclusiva proprietario"),
3 connessioni "Listen only" o "Input only"
Dimensione dei dati in ingresso: 1 448 byte (con "Large forward Open")
Dimensione dati in uscita: 1 448 byte (con "Large forward Open")
Ridondanza di rete: Device Level Ring (DLR), basato su beacon
Quick connect: Classe B
Certificazione: Conforme a ODVA
PROFINET
Modalità di funzionamento: Dispositivo IO PROFINET (slave)
Classe: A, B
Canali di comunicazione: Real Time Channel (RT)
Dimensione dati in ingresso: 1 024 byte
Dimensione dati in uscita: 1 024 byte
Min. Tempo di ciclo: 1 ms.
Max. Numero di connessioni: 1 IO Controller Application Relationship + 2 Device Access Application Relationships
Classe di carico di rete: Classe III
I&M Record: Dati del produttore (I&M0), Tag information (I&M1), Data/Time (I&M2), descrizione (I&M3)
SNMP: Disponibile
ETHERCAT
Modalità di funzionamento: Slave EtherCat conforme a IEC 61158 tipo 12 (ETG.1000)
Modalità di indirizzamento: Logico, nodo e posizione
Modalità di sincronizzazione: Funzionamento libero
Dimensione dati in ingresso: 1.486 byte
Dimensione dati in uscita: 1.486 byte
Ridondanza di rete: Device Level Ring (DLR), basato su Beacon
Min. Tempo di ciclo: 100 μs
Funzioni: Supporta CANopen over EtherCat (CoE)
File ESI: Presente

Tipo prodotto: Convertitore seriale

Interfaccia (Advantech): RS-485
RS232
Modbus-RTU
Industrial Ethernet
Modbus-TCP

Tipo: HMS Industrial

Max. temp. operativa: +70 °C

Min. temperatura operativa: -20 °C

Tensione d'esercizio: 12-30 VCC

Temperatura di esercizio: -20 fino a +70 °C

Dim.: (L x A) 27 mm x 144 mm

Max. assorbimento di corrente: 400 mA

Altezza: 144 mm

Larghezza: 27 mm

Codice articolo produttore: ABC3090

Interfacce: Ethernet/IP, Modbus-TCP o PROFINET-IO

Assorbimento di corrente: 160 mA

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2476385 Anybus ABC3090 HMS Industrial Convertitore seriale RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2476385 Anybus ABC3090 HMS Industrial Convertitore seriale RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 pz.

Informazioni

Informazioni 2476385 Anybus ABC3090 HMS Industrial Convertitore seriale RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 pz.

Dichiarazione di conformità

Dichiarazione di conformità 2476385 Anybus ABC3090 HMS Industrial Convertitore seriale RS-485, RS232, Modbus-RTU, Industrial Ethernet, Modbus-TCP 1 pz.

Descrizione

Con Anybus comunicator è possibile integrare dispositivi seriali (RS-232/485) in una rete EtherCat, Ethernet/IP, Modbus TCP o PROFINET. Non sono necessarie modifiche al dispositivo seriale.
Il convertitore di protocollo può trasferire grandi quantità di dati, è facile da configurare grazie alla sua interfaccia web drag & drop e si basa sulla comprovata tecnologia Anybus.

Converte quasi tutti i protocolli seriali
Il comunicatore può convertire quasi tutti i protocolli seriali, ad es. Protocolli master/slave come Modbus RTU, ma anche i protocolli Query/Response specifici del produttore o Prouce/Consumer.

Applicazioni seriali tipiche
Ad es. Convertitore di frequenza, sensori, attuatori, terminali di comando, lettore di codici a barre, lettore RFID o bilance industriali.

Caratteristiche e vantaggi
Trasmissione fino a 1 500 byte in entrambe le direzioni
Rete Ethernet industriale selezionabile (EtherCat, Ethernet/IP, Modbus TCP o PROFINET)
Interfaccia di configurazione drag & drop basata su Web
Intervallo di temperatura industriale da -25 a +70 °C.
Comprovata tecnologia Anybus: Processore di rete NP40
Chip di sicurezza, interruttore di sicurezza e avvio sicuro (Secure Boot)

Trasmissione fino a 1.500 byte di dati
La tendenza è quella di trasferire sempre più dati. Pertanto, Anybus comunicator è progettato per la trasmissione di grandi quantità di dati. È in grado di ricevere 1.500 byte di dati per l'invio SPSinvia di livello superiore e 1.500 byte di dati dal PLC. A seconda della rete industriale principale, è possibile trasferire un totale di 3.000 byte. Grazie al supporto di un massimo di 150 comandi Modbus è possibile elaborare facilmente anche configurazioni complesse con più nodi.

Interfaccia web drag & drop
La configurazione del convertitore di protocollo è rapida grazie all'interfaccia grafica utente basata su web. Non è necessario installare alcun software. Basta aprire il vostro preferito
Browser web e iniziare.

Intervallo di temperatura industriale
Un intervallo di temperatura di esercizio industriale da -25 a +70 °C garantisce che il comunicatore convinca anche in condizioni difficili.

Comprovata tecnologia NP40
Il comunicatore si basa sul collaudato processore di rete Anybus NP40. Il NP40 è utilizzato in innumerevoli applicazioni embedded in tutto il mondo ed è il parametro di riferimento del settore per una comunicazione industriale affidabile.

Interruttore di sicurezza
Anche in caso di misure di sicurezza sofisticate, l'errore umano rimane la causa principale di violazione delle norme di sicurezza. Per questo motivo, il comunicatore ha un interruttore di sicurezza che blocca la configurazione e impedisce l'accesso all'interfaccia di configurazione basata sul web. Una volta completata la configurazione, far scorrere l'interruttore di sicurezza nella posizione di bloccaggio. Il LED del lucchetto sul comunicatore si accende.

Chip di sicurezza e avvio sicuro
Per affrontare le sfide di sicurezza attuali e future, il comunicatore è dotato dell'ultimo chip di sicurezza Anybus. La "Secure Boot", l'avvio sicuro, garantisce che il firmware non sia stato manomesso.

Collegamento di configurazione Ethernet
Grazie al collegamento di configurazione Ethernet non è necessario alcun cavo di configurazione speciale. Anche la connessione al convertitore di protocollo può essere stabilita facilmente, ad es. Intorno a.
Monitorare il traffico di rete.

Interfaccia Ethernet
– Il convertitore di protocollo può essere utilizzato per più protocolli Ethernet industriali
Supporta Ethernet/IP, EtherCat, Modbus TCP o PROFINET (preimpostato Modbus-TCP)
– Trasmissione fino a 1.448 byte con Ethernet/IP, 1486 byte con EtherCat, 1.500 byte con Modbus-TCP e 1.024 byte con PROFINET da e verso il convertitore di protocollo
Download gratuito del firmware per il protocollo Industrial Ethernet dalla pagina di supporto del prodotto
– Ricaricamento del firmware del protocollo tramite l'interfaccia di configurazione basata sul Web
2 x porte Ethernet RJ45 con 10/100 Mbit/s full duplex
Topologia di linea con switch integrato

Ottimizzato per montaggio su guida DIN
Il fattore di forma sottile, i collegamenti di rete rivolti in avanti e il collegamento a vite del cavo seriale garantiscono che il comunicatore sia installato e installato in modo rapido e semplice
può essere collegato.

Diagnosi
Quando si apre l'interfaccia web di comunicator, si vede immediatamente lo stato della connessione PROFINET e della connessione seriale. È anche possibile vedere lo stato dei singoli nodi seriali. Per scopi di analisi vengono registrati la pagina seriale e gli eventi.
