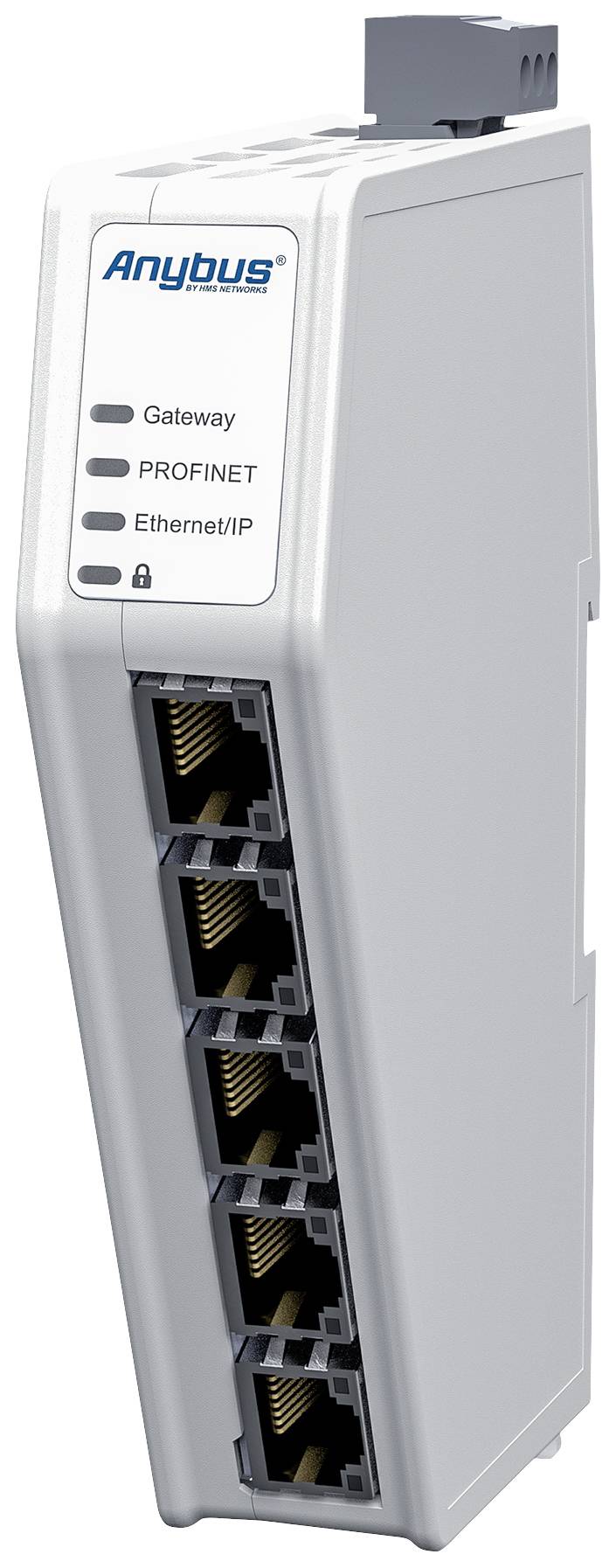

Anybus ABC4013 HMS Industrial Convertitore di interfaccia Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
733,61 €
3
2% = 17,91 €
715,70 €
5
3% = 25,02 €
708,59 €
10
4% = 29,79 €
703,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (733,61 € / Pezzo)
€
Highlights & Dettagli
Anybus comunicator - PROFINET IO-Device - adattatore Ethernet/IP
- Trasferimento dati immediato
- Conversione endian con accelerazione hardware (Byte Swap)
Dati tecnici
- Dimensioni (L x P x A) con collegamento seriale e spina di rete: 98 x 27 x 144 mm
- Peso netto: 150 g
- Tasti e interruttori: Tasto di reset e interruttore di sicurezza

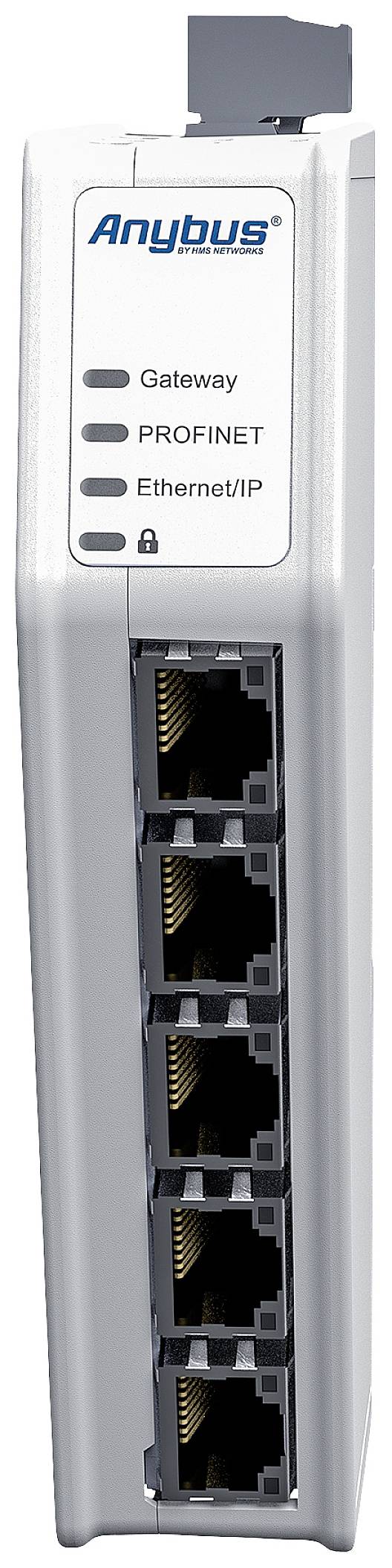

- LED: Indicatore di stato per il gateway e per la rete 1 e la rete 2
- Tipo di protezione IP: IP20
- MATERIALE ALLOGGIAMENTO: PC ABS, UL 94 VO
- Montaggio: Guida DIN (35 * 7,5/15)
- AMBIENTE
- Temperatura di esercizio: Da -25 a 70° C.
- Temperatura di stoccaggio: Da 40 a 85° C.
- Umidità relativa: 0-95% senza condensa
- Altezza di montaggio: Fino a 2.000 m
- Consumo di corrente: Valori tipici: 160 mA a 24 V, massimo 400 mA a 12 V.
- Collegamento di rete: Collegamento a vite a 3 poli
- Protezione: Protezione da inversione di polarità e cortocircuito
- COLLEGAMENTI ETHERNET
- Collegamenti: 2+2 x Ethernet
- Isolamento: Isolamento galvanico
- Velocità in bit: 10/100 Mbit/s full duplex
- Spina: RJ45
- Switch: dual port cut-through switch
- ETHERNET/IP
- Modalità di funzionamento: Adattatore (slave)
- Messaggi: In modo indiretto ed esplicita
- Max. Numero di connessioni scanner: 1 ingresso/uscita ("connessione esclusiva proprietario") 3 connessioni "solo elenchi" o "solo ingressi"
- Dimensione dati in ingresso: 1.448 byte (con "Large forward Open")
- Dimensione dati in uscita: 1.448 byte (con "Large forward Open")
- Ridondanza di rete: Device Level Ring (DLR), basato su beacon
- Quick Connect: Classe B
- Tempo di ciclo minimo: 1 ms per connessioni classe 1, 100 ms per connessioni classe 3
- File EDS: Disponibile
- PROFINET
- Modalità di funzionamento: Dispositivo IO PROFINET (slave)
- Classe: A, B
- Canali di comunicazione: Real Time Channel (RT)
- Dimensione dati in ingresso: 1.024 byte
- Dimensione dati in uscita: 1.024 byte
- Tempo di ciclo minimo: 1 ms.
- Max. Numero di connessioni: 1 IO Controller Application Relationship + 2 Device Access Application Relationships
- Classe di carico di rete: Classe III
- I&M records: Dati del produttore (I&M0), Tag information (I&M1), Date/Time (I&M2), desction (I&M3)
- SNMP: Disponibile
- File GSDML: Disponibile
- CERTIFICAZIONI E STANDARD
- UL: Numero CUBUSfile E214107
- CE: 2014/30/UE
- KC: COMUNICATORE R-R-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
- Ambiente: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 CAB, IEC 60068-2-78 CAB
- Vibrazioni e urti: IEC 60068-2-27, IEC 60068-2-6
- Smaltimento: WEE
- CONFIGURAZIONE
- Software di configurazione: Configurazione basata sul web
- Collegamenti di configurazione: Collegamento di configurazione Ethernet RJ45 10/100 Mbit/s dedicato e ulteriori collegamenti Ethernet
- SICUREZZA
- Avvio sicuro (Secure boot): Garantisce l'autenticità del software
- Interruttore di sicurezza: Interruttore fisico che attiva/disattiva l'accesso all'interfaccia di configurazione basata sul web
- Tipo prodotto
Convertitore di interfaccia
- Interfaccia (Advantech)
Profinet
Ethernet/IP
Industrial Ethernet
Gateway
- Tipo
HMS Industrial
- Tensione di esercizio
24 V/DC
- Max. temp. operativa
70 °C
- Min. temperatura operativa
-25 °C
- Tensione d'esercizio
12-30 VCC
- Temperatura di esercizio
-25 fino a 70 °C
- Dim.
(L x A) 27 mm x 144 mm
- Max. assorbimento di corrente
400 mA
- Altezza
144 mm
- Larghezza
27 mm
- Codice articolo produttore
ABC4013
- Assorbimento di corrente
160 mA
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 2637479 Anybus ABC4013 HMS Industrial Convertitore di interfaccia Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2637479 Anybus ABC4013 HMS Industrial Convertitore di interfaccia Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1
Informazioni
Informazioni 2637479 Anybus ABC4013 HMS Industrial Convertitore di interfaccia Profinet, Ethernet/IP, Industrial Ethernet, Gateway 24 V/DC 1
Descrizione

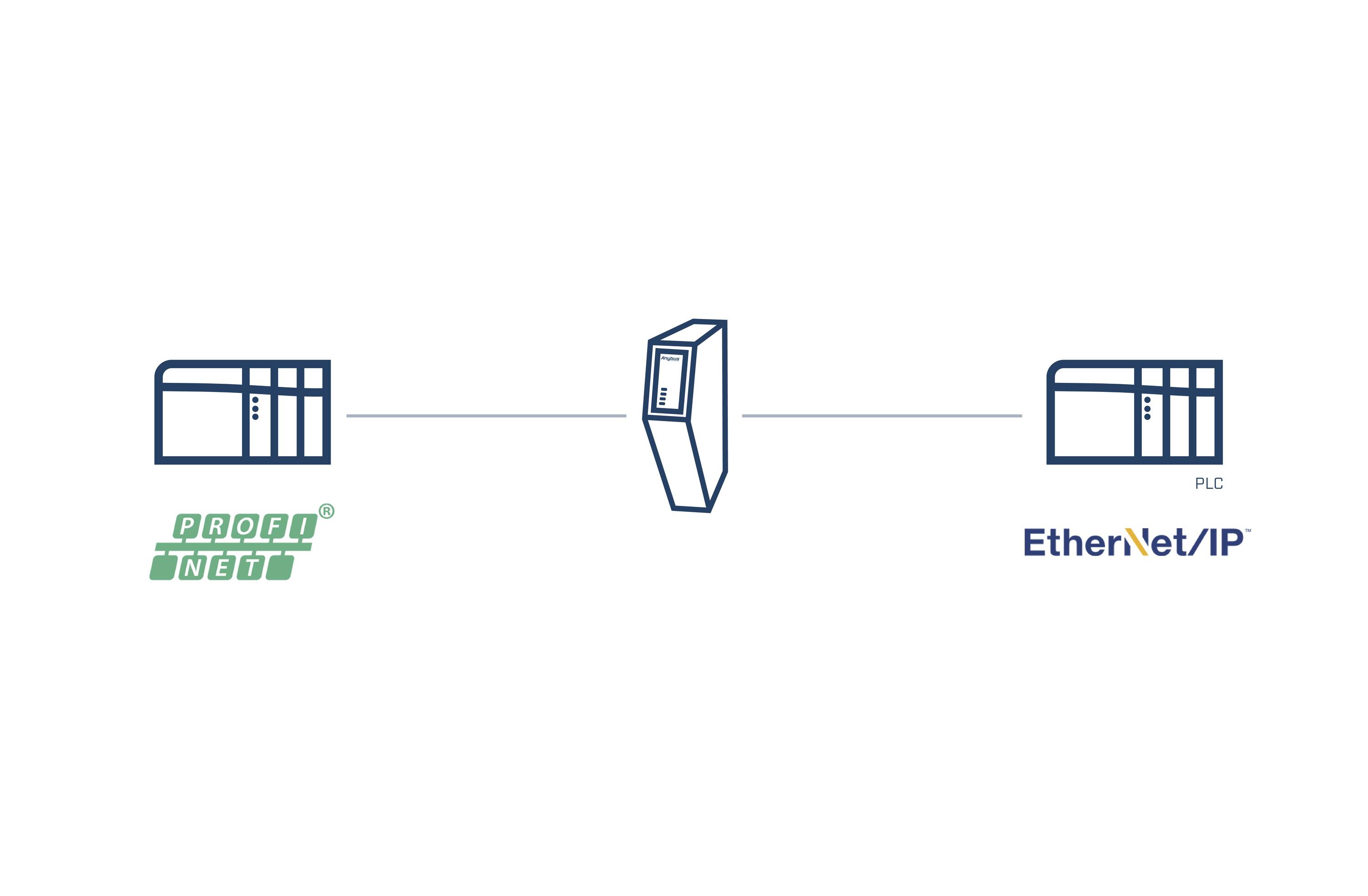

L'adattatore Anybus Communicator PROFINET io-Devi - Ethernet/IP è un convertitore di protocollo industriale che consente di scambiare senza problemi i dati tra le reti PROFINET ed Ethernet/IP.
Anybus Communicator garantisce una trasmissione dati affidabile, sicura e veloce tra diverse reti Ethernet industriali e bus di campo. Questi gateway stand-alone sono facili da mettere in funzione e consentono uno scambio di dati trasparente tra SPSen, in modo che con modifiche minime al software sia possibile integrare anche i vecchi dispositivi di campo nelle moderne reti industriali.
Anybus Communicator è basato sul comprovato processore di rete Anybus NP40, caratterizzato da conformità alla rete, prestazioni elevate e affidabilità. Quando si effettua lo scambio di dati tra SPSen di reti diverse, è possibile un trasferimento dati molto rapido fino a 1500 byte in qualsiasi direzione, WAS soddisfa la maggior parte delle esigenze delle applicazioni di controllo attuali e future.
La messa in funzione è rapida grazie alla configurazione intuitiva, alla documentazione di facile comprensione e al design intelligente dell'hardware e dell'alloggiamento.
Prestazioni eccellenti
Trasferimento immediato dei dati: Il tempo necessario per trasferire i dati tra due SPSen è costituito dal tempo di ciclo della prima rete e dal tempo di ciclo della seconda rete. Il trasferimento dei dati interni nel Communicator è trascurabile in quanto corrisponde alle fluttuazioni naturali dei tempi del ciclo di rete (jitter).
Conversione endian con accelerazione hardware (byte swap)
Il Communicator può modificare la rappresentazione dei dati (endianAccess) mediante una conversione endian accelerata dall'hardware per garantire che i dati siano rappresentati correttamente in ogni PLC. È anche possibile convertire parti diverse dell'intervallo di dati in modi diversi per gestire tipi di dati diversi. Ciò non ha alcun effetto sulle prestazioni, alleggerisce il PLC dall'attività di conversione dei dati e semplifica la programmazione del PLC.
Semplice configurazione
Porta di configurazione Ethernet dedicata - non sono necessari cavi speciali.
Interfaccia di configurazione intuitiva drag-and-drop basata sul web - non è necessaria l'installazione di software aggiuntivo.
I connettori rivolti in avanti facilitano il collegamento dei cavi e il fattore di forma sottile consente di risparmiare spazio sulla guida DIN.
Risoluzione dei problemi grazie a potenti funzionalità diagnostiche, tra cui monitoraggio dei dati in tempo reale, schermata di stato e pacchetto di supporto.
Le più recenti funzioni di sicurezza
Funzionalità di avvio sicuro per rilevare eventuali manomissioni del firmware e proteggere da attacchi e infezioni da malware. Interruttore di sicurezza che blocca la configurazione e impedisce l'accesso non autorizzato.
Per ambienti industriali
Alloggiamento robusto e compatto
I componenti industriali sono testati e certificati secondo e UL
Ampio intervallo di temperatura, da -25°C a 70°C.
Montaggio top-hat per l'installazione in prossimità dei dispositivi collegati, riducendo il lavoro di cablaggio
Testo tradotto automaticamente
Anybus Communicator garantisce una trasmissione dati affidabile, sicura e veloce tra diverse reti Ethernet industriali e bus di campo. Questi gateway stand-alone sono facili da mettere in funzione e consentono uno scambio di dati trasparente tra SPSen, in modo che con modifiche minime al software sia possibile integrare anche i vecchi dispositivi di campo nelle moderne reti industriali.
Anybus Communicator è basato sul comprovato processore di rete Anybus NP40, caratterizzato da conformità alla rete, prestazioni elevate e affidabilità. Quando si effettua lo scambio di dati tra SPSen di reti diverse, è possibile un trasferimento dati molto rapido fino a 1500 byte in qualsiasi direzione, WAS soddisfa la maggior parte delle esigenze delle applicazioni di controllo attuali e future.
La messa in funzione è rapida grazie alla configurazione intuitiva, alla documentazione di facile comprensione e al design intelligente dell'hardware e dell'alloggiamento.
Prestazioni eccellenti
Trasferimento immediato dei dati: Il tempo necessario per trasferire i dati tra due SPSen è costituito dal tempo di ciclo della prima rete e dal tempo di ciclo della seconda rete. Il trasferimento dei dati interni nel Communicator è trascurabile in quanto corrisponde alle fluttuazioni naturali dei tempi del ciclo di rete (jitter).
Conversione endian con accelerazione hardware (byte swap)
Il Communicator può modificare la rappresentazione dei dati (endianAccess) mediante una conversione endian accelerata dall'hardware per garantire che i dati siano rappresentati correttamente in ogni PLC. È anche possibile convertire parti diverse dell'intervallo di dati in modi diversi per gestire tipi di dati diversi. Ciò non ha alcun effetto sulle prestazioni, alleggerisce il PLC dall'attività di conversione dei dati e semplifica la programmazione del PLC.
Semplice configurazione
Porta di configurazione Ethernet dedicata - non sono necessari cavi speciali.
Interfaccia di configurazione intuitiva drag-and-drop basata sul web - non è necessaria l'installazione di software aggiuntivo.
I connettori rivolti in avanti facilitano il collegamento dei cavi e il fattore di forma sottile consente di risparmiare spazio sulla guida DIN.
Risoluzione dei problemi grazie a potenti funzionalità diagnostiche, tra cui monitoraggio dei dati in tempo reale, schermata di stato e pacchetto di supporto.
Le più recenti funzioni di sicurezza
Funzionalità di avvio sicuro per rilevare eventuali manomissioni del firmware e proteggere da attacchi e infezioni da malware. Interruttore di sicurezza che blocca la configurazione e impedisce l'accesso non autorizzato.
Per ambienti industriali
Alloggiamento robusto e compatto
I componenti industriali sono testati e certificati secondo e UL
Ampio intervallo di temperatura, da -25°C a 70°C.
Montaggio top-hat per l'installazione in prossimità dei dispositivi collegati, riducendo il lavoro di cablaggio
Testo tradotto automaticamente
