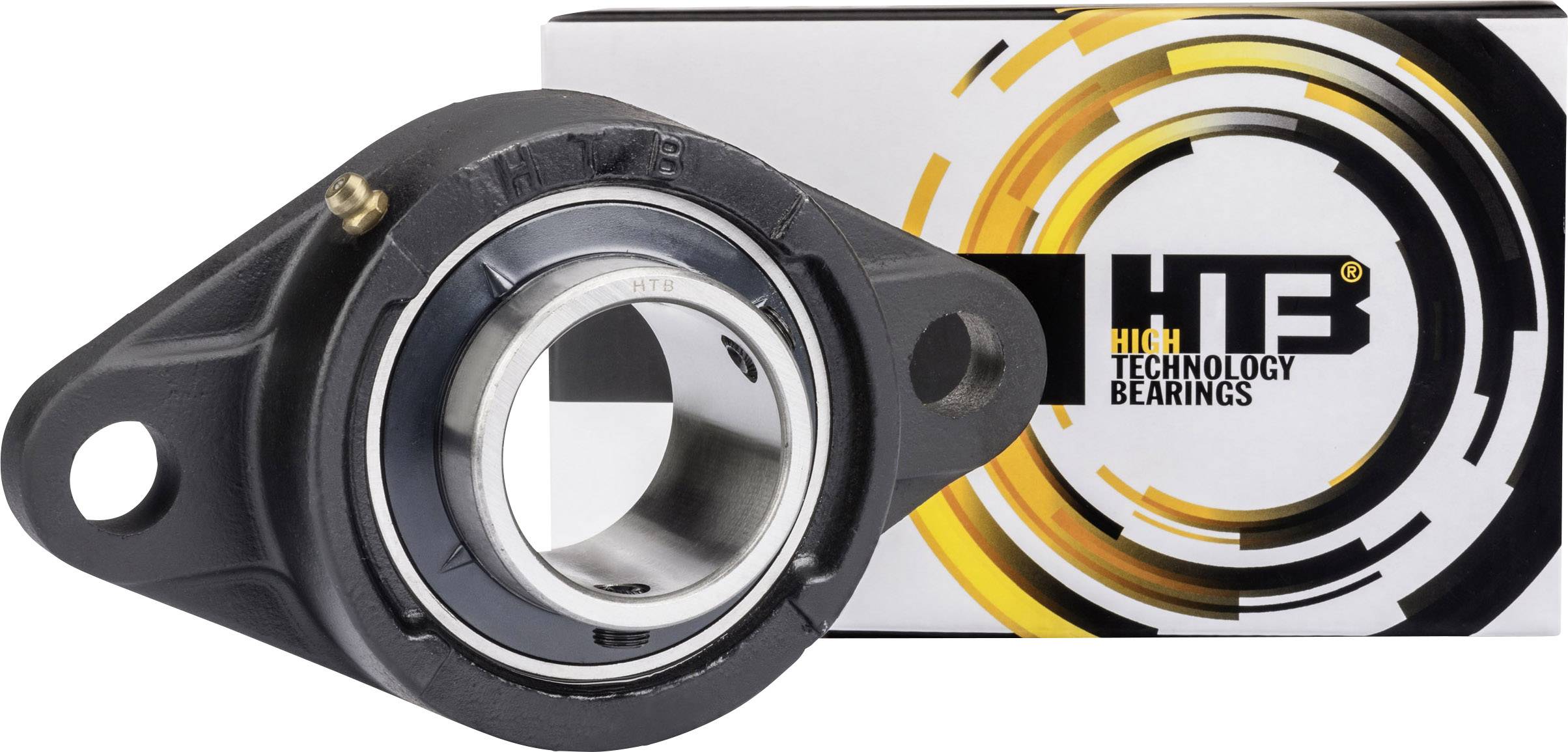

HTB UCFL 206 Cuscinetto flangiato Ghisa Ø foro 30 mm Distanza tra i fori 117 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Cuscinetto flangiato
Ø foro
30 mm
Materiale alloggiamento
Ghisa
Tipo
UCFL 206
Dim.

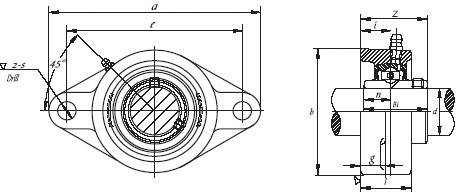

(A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm
Scheda tecnica (PDF)
Numero
Totale (8,99 € / Pezzo)
€
Solo 7 Pezzo(i) disponibili
Dati tecnici
- Tipo
UCFL 206
- Tipo prodotto
Cuscinetto flangiato
- Ø foro
30 mm
- Materiale alloggiamento
Ghisa
- Dim.
(A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm
- Peso
0.9 kg
- Distanza tra i fori
117 mm
- Indicazioni dimensionali
(A x b x e x i x g x l x s x Z uc x n uc) 148 x 80 x 117 x 18 x 13 x 31 x 16 x 40.2 x 15.9 mm
- Larghezza
14.8 cm
- Carico radiale dinamico
15400 N
- Carico radiale statico
10200 N
Documenti & Download
Scheda tecnica
Scheda tecnica 197049 HTB UCFL 206 Cuscinetto flangiato Ghisa Ø foro 30 mm Distanza tra i fori 117 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 197049 HTB UCFL 206 Cuscinetto flangiato Ghisa Ø foro 30 mm Distanza tra i fori 117 mm
Descrizione
Per un facile posizionamento come ad esempio in macchine agricole, impianti trasportatori, macchine edili. Il gruppo UCFL è costituito da un cuscinetto a tenuta e una custodia per il cuscinetto flangiato in ghisa grigia. il fissaggio dell'albero avviene mediante viti senza testa sull'anello interno. Per la superficie esterna arrotondata del cuscinetto dell'albero è possibile compensare degli allineamenti dell'albero non corretti.
Note
Le unità di carico dell'alloggiamento sono dotate di inserti di supporto con anello esterno sferico (balistico). La sede dell'alloggiamento è a sfera cava. Pertanto, le unità di carico dell'alloggiamento fluite, gli errori di angolo vengono compensati.
L'inserto di stoccaggio può allagare nell'alloggiamento fino a circa 4°- 6°.
Il cuscinetto dell'alloggiamento si regola automaticamente durante il montaggio di entrambe le estremità dell'albero. Pertanto, non è necessario che le unità siano allineate esattamente nello stato di consegna.
