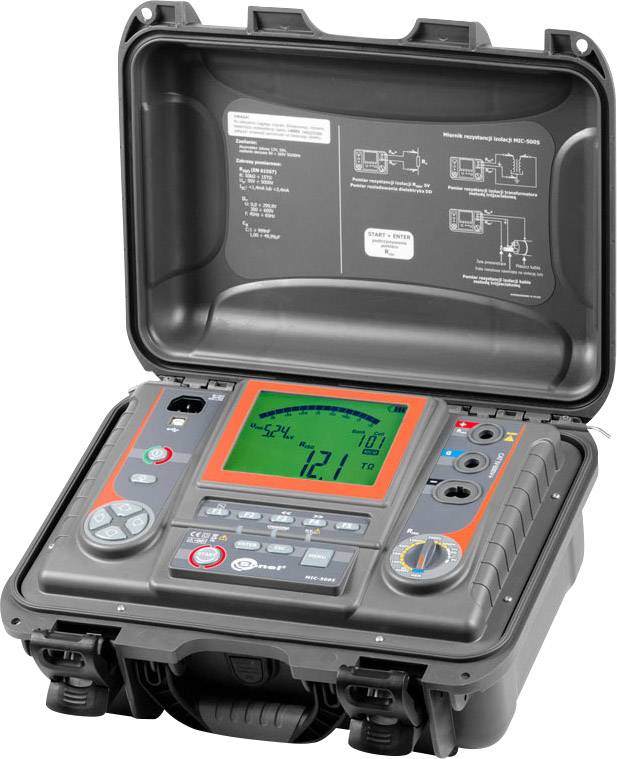

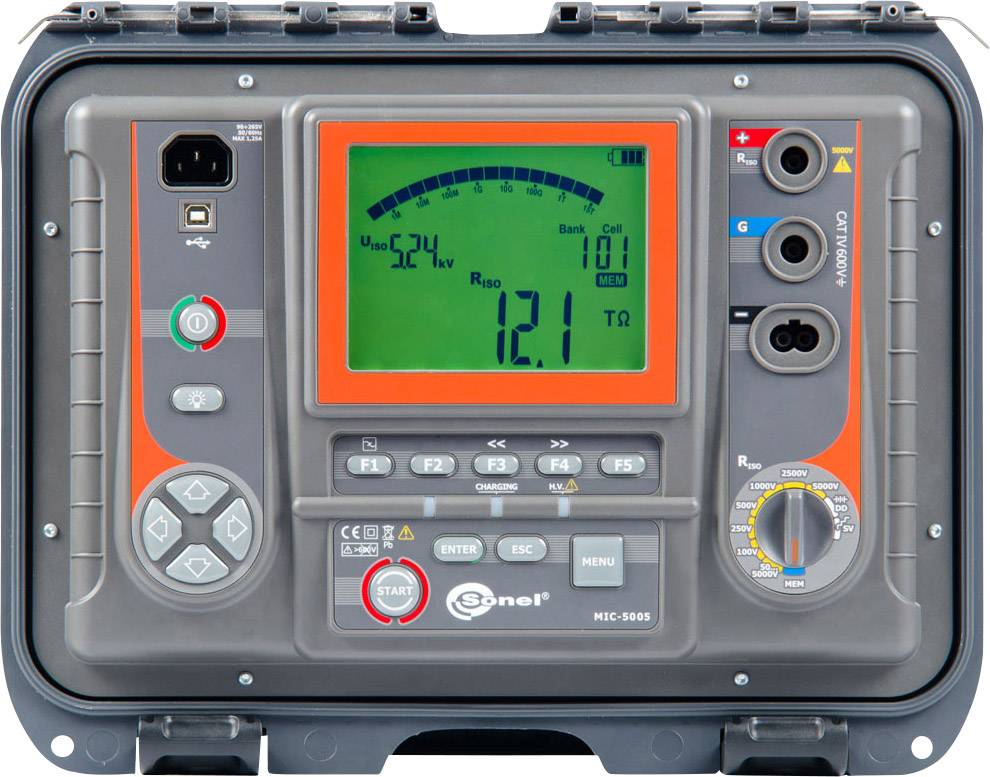

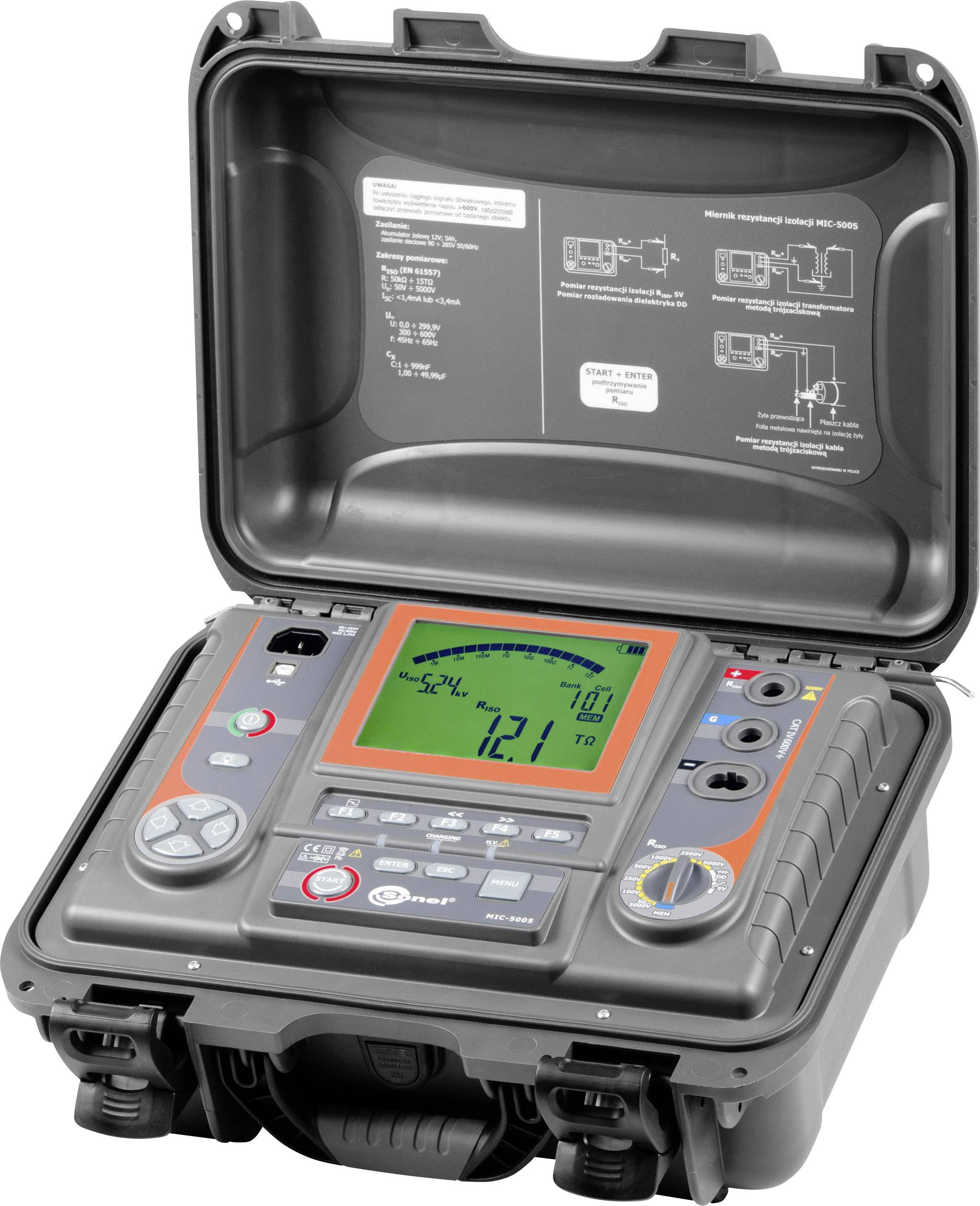

Sonel MIC-5005 Misuratore di isolamento Calibrato (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1675,00 € / Pezzo)
€
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Misuratore di isolamento MIC-5005
- Tensione di prova 50...5000 V per intervallo di misura fino a 15 TΩ
- Tensione di prova regolabile in passi da 10 V (50...1000V) e passi di 25 V (1...5kV)
- Scarico automatico del campione dopo la misurazione
- Intervallo di tempo misurazioni con segnalazione acustica 5 sec.
- 3 tempi di test per la determinazione del Absorptionskoeffizienten
- Determinazione dell'indice di polarizzazione (PI) e del rapporto di assorbimento dielettrico (DAR)
- Metodo di prova (SV)
- D indice. velocità di scarica (DD)
- Corrente di prova regolabile (1,2mA, 3mA)
- Misurazione della corrente di dispersione
- Funzione filtro digitale per ambiente di prova con grandi interferenze
- Misurazione CA/CC 0...750V
- Misurazione della capacità
- Display LCD 5,6"
- Caricabatterie rapido integrato
Dati tecnici
- Intervallo resistenza di isolamento 0...999 kΩ: risoluzione 1 kΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 1,00...9,99 MΩ: risoluzione: 0,01 MΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 10,0..99,9 MΩ: risoluzione: 0,1 MΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 100...999 MΩ: risoluzione 1 MΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 1,00...9,99 GΩ: risoluzione: 0,01 GΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 10,0...99,9 GΩ: risoluzione: 0,1 GΩ, precisione: ±(3% v.M. + 10 digit); area di resistenza di isolamento 100...999 GΩ: risoluzione: 1 GΩ, precisione: ± (3,5% v.M. + 10 digit); area di resistenza di isolamento 1,00...9,99 TΩ: risoluzione: 0,01 TΩ, precisione: ± (7,5% della lettura + 10 digit); area di resistenza di isolamento da 10 a 15 TΩ: risoluzione: 0,1 TΩ, precisione: ±(10% della lettura + 10 digit); area tensione di isolamento 250 V: intervallo 500 GΩ; tensione di isolamento 500 V: 1,00 TΩ; area tensione di isolamento 1000 V: 2,00 TΩ; area tensione di isolamento 2500 V: intervallo di 5 TΩ; tensione di isolamento 5000 V: 15 TΩ; livello Uiso ..1000 test V: 200 V procedura livello Uiso ...; prova 2500 V: 500 V passi; test livello Uiso ..5000 V: 1 kV passi; area di misurazione CA/CC: da 0,0 a 29,9 V, risoluzione: 0,1 V, precisione: ±(2% v.M. + 20 digit); area di misurazione CA/CC: da 0,0 a 29,9 V, risoluzione: 0,1 V, precisione: ±(2% v.M. + 20 digit); area di misurazione CA/CC: 30..299,9 V, risoluzione: 0,1 V, precisione: ±(2% v.M. + 6 digit); area di misurazione CA/CC: 300..600 V, risoluzione: 1 V, precisione: ±(2% v.M. + 2 digit); intervallo di frequenza: da 45 a 65 Hz; corrente di prova continuità misurazione: ±200mA; misurazione della continuità intervallo 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 3 digit); misurazione di continuità intervallo 20,0...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit) intervallo di misurazione; passaggio 200...999 Ω: risoluzione: 1 Ω, precisione: ±(4% v.M. + 3 digit); area di misurazione della capacità 1...999 nF: risoluzione: da 1 nF, precisione: ±(5% v.M. + 5 digit); area di misurazione della capacità 1,00...49,99 µF: risoluzione: 0,01 µF, precisione: ±(5% v.M. + 5 digit)
- Tipo prodotto
Misuratore di isolamento
- Tensione di verifica
250 V
500 V
1000 V
2500 V
5000 V
- Funzioni
resistenza di isolamento
ISO
- Interfacce
USB
WIFI
IP67
- Dim.
(L x L x A) 15 x 82 x 15 cm
- Peso
9.56 kg
- Display
digitale (LCD)
- Resistenza di isolamento (max.)
15 TΩ
- Categoria di misura
CAT III 1000 V
CAT IV 600 V
- Larghezza
82 cm
- Altezza
15 cm
- Lunghezza
15 cm
Documenti & Download
Scheda tecnica
Scheda tecnica 1427984 Sonel MIC-5005 Misuratore di isolamento Calibrato (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1427984 Sonel MIC-5005 Misuratore di isolamento Calibrato (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Scheda di sicurezza
Scheda di sicurezza 1427984 Sonel MIC-5005 Misuratore di isolamento Calibrato (ISO) 250 V, 500 V, 1000 V, 2500 V, 5000 V 15 TΩ
Descrizione
Il MIC Sonel 5005 di sonel è uno strumento di prova di isolamento con intervallo di misura fino a 15 terabyte ohm in caso di tensione di prova 5 kV secondo EN 61557-2. Anche in caso di frequenti che possono essere causate da filtraggio assolutamente risultati di misurazione precisi. Tutti i parametri per la misurazione dell'isolamento diagnostiche come PI, DAR, DD, misurazione della capacità, Livello test (SV) e riso e PE misurazione sono presenti con questo dispositivo di verifica per una misurazione dell'isolamento professionale.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Robusta valigetta rigida IP 67
- CAT III 1000 V
- CAT IV 600V
- Cavi di prova fino a 20m
- Morsetti a coccodrillo e puntali di prova
- Cavo USB
- Batteria ricaricabile
- Adattatore or-1
- Software di protocollo Sonel Reader
- Misurazioni conformi a EN 61557
Contenuto della fornitura
- Morsetto a coccodrillo 5,5 kV, nero, schermato · Morsetto a coccodrillo 5,5 kV, rosso · Morsetto a coccodrillo 5,5 kV, blu · Puntale di prova 5,5 kV con presa a banana, nero · Puntale di prova 5,5 kV con presa a banana, rosso · Cavo di collegamento · Pacco batteria · Conduttore di prova con presa a banana 1,8 m, 10 kV, rosso · Conduttore di prova con presa a banana 1,8 m, 10 kV, blu · Conduttore di prova con presa a banana 1,8 m, 10 kV, nero, schermato · Cavo USB ·
- Borsa a tracolla L4 per accessori · Pacco batteria · Software
- Sonel Reader · Istruzioni per l'uso · Certificato di taratura ISO
