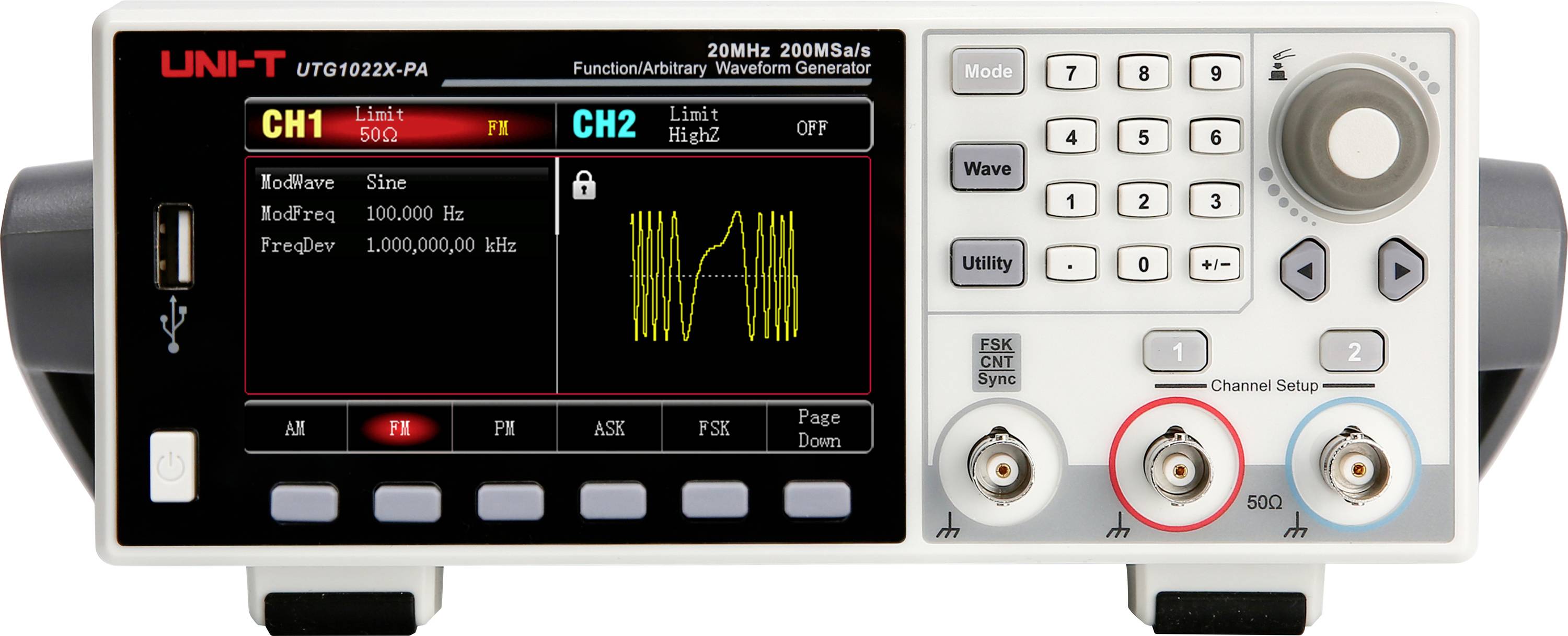

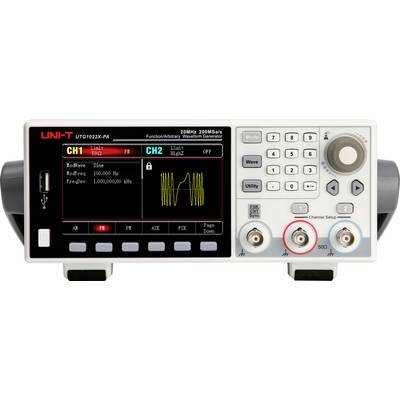

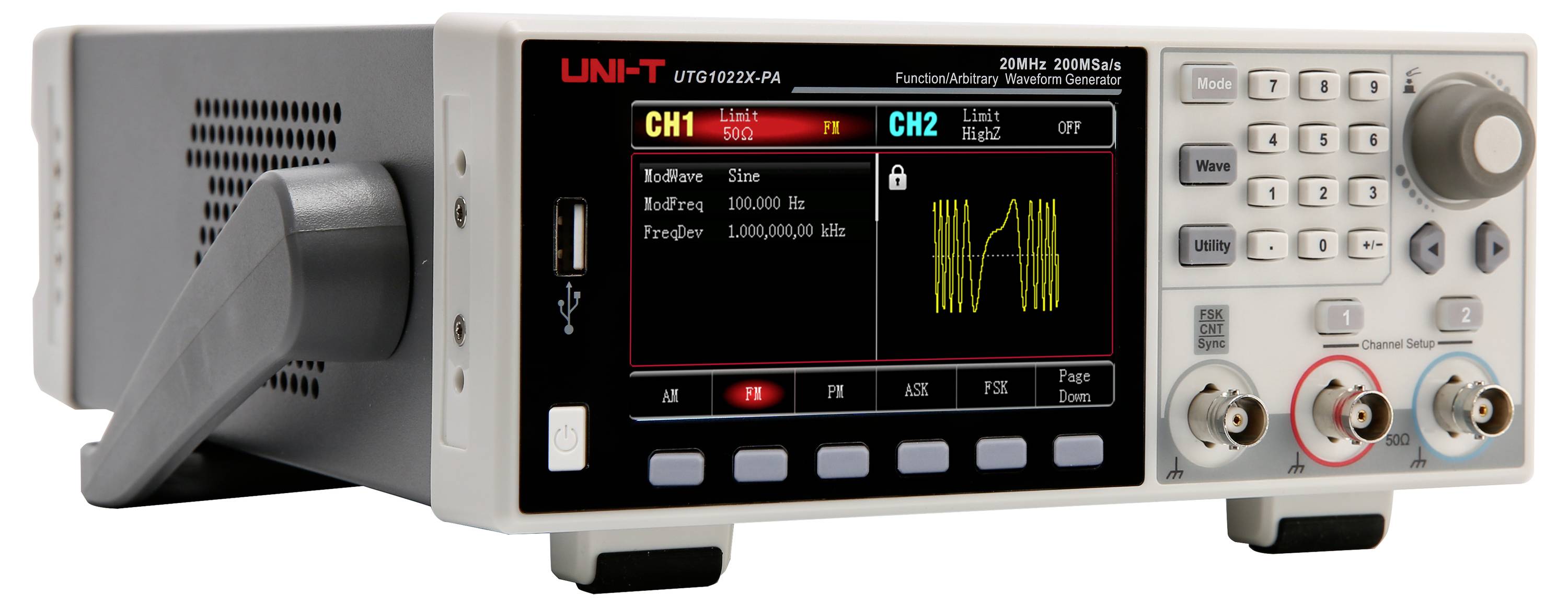

Uni-T UTG1022X-PA Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
20 Pezzo(i)
Vendita e spedizione:
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
318,85 €
3
2% = 7,78 €
311,07 €
5
3% = 10,87 €
307,98 €
10
4% = 12,94 €
305,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (318,85 € / Pezzo)
€
Highlights & Dettagli
UNI-T UTG1022X-PA generatore di funzioni arbitrarie 20 MHz amplificatore Power a 2 canali 200MSA/S 4 kptsLCD TFT DA 4,3″
- Max. frequenza di uscita: 20 MHz
- Frequenza di campionamento 200MSa/s
- Risoluzione verticale: 16 bit
- Canali: 2
- Forma d'onda arbitraria lunghezza: 4 kpts
- Display: LCD TFT da 4,3 pollici
Dati tecnici
- LCD TFT ad alta risoluzione da 4,3 pollici (10,9 cm), WVGA (480 x 272 pixel)

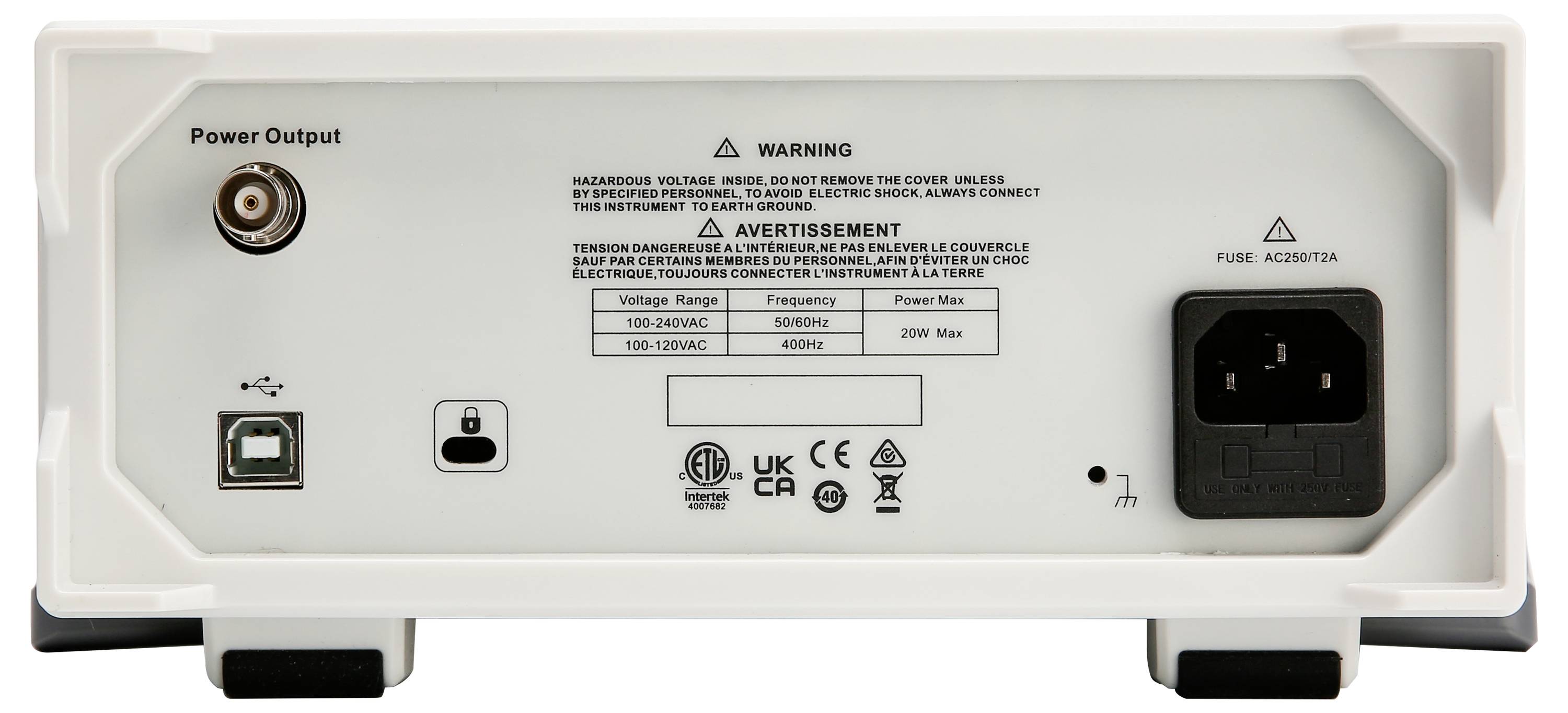

- Amplificatore di potenza integrato (4 W max.)
- 200 forme d'onda arbitrarie integrate
- Risoluzione verticale a 16 bit
- Velocità di campionamento di 200 MSa/s.
- Forma segnale d'uscita
Sinusoidale, rettangolare, rampa, impulso, rumore, CC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, sequenza
- Tipo prodotto
Generatore di funzioni
- Range frequenza
1 µHz - 20 MHz
- Segnale in uscita
Arbitrario
- Intervallo di frequenza sinusoidale
1 µHz bis 20 MHz
- Coefficiente di distorsione sinusoidale
0,2 %
- Intervallo di frequenza dell'onda quadra
1 µHz bis 10 MHz
- Tempo di salita onda quadra
16 ns
- Triangolo intervallo di frequenza
1 µHz bis 400 kHz
- Intervallo di frequenza ARB
1 µHz bis 5 MHz
di fabbrica senza certificato
- Funzione vobulazione
Supporta lineare e logaritmico
- Modulazione interna
AM, FM, PM, ASK, FSK, PSK, PWM
- Modulazione esterna
ASK, FSK, PSK, burst (trigger) tramite il collegamento esterno
- Trigger (sincrono)
Supporta interno, esterno e manuale
- Gate (asincrono)
È disponibile la modalità burst con gating
- Misurazione frequenza esterna
Contatore di frequenza integrato a 7 bit, intervallo da 100 MHz a 200 MHz
- Dim.
(L x A) 215 mm x 103 mm
- Peso
2.2 kg
- Numero canali
2 canali
- Frequenza (Max.)
20 MHz
- Frequenza min.
1 µHz
- Larghezza
215 mm
- Altezza
103 mm
- Interfacce
Host USB
Dispositivo USB
- Alimentatori VDE
230 V/AC
- Tipo
UTG1022X-PA
Documenti & Download
Scheda tecnica
Scheda tecnica 3757394 Uni-T UTG1022X-PA Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3757394 Uni-T UTG1022X-PA Generatore di funzioni 1 µHz - 20 MHz 2 canali Arbitrario
Descrizione
Il modello UTG1022X-PA offre un'uscita del segnale precisa e stabile con una risoluzione fino a 1 μHz. Si tratta di un generatore di funzioni e forme d'onda arbitrarie conveniente, potente e multifunzionale. Genera segnali di uscita precisi, stabili, puliti e con distorsioni ridotte. Grazie alla semplicità di utilizzo, all'eccellente potenza tecnica e alla rappresentazione grafica facile da usare, è un dispositivo versatile per applicazioni di formazione, test e produzione.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Uscita a due canali con la stessa potenza: Due uscite indipendenti ad alte prestazioni con ampiezza stabile anche alle alte frequenze
- Jitter a bassissima potenza: Segnale rettangolare fino a 10 MHz con un jitter inferiore a 200 CV per un segnale nitido
- Elevata distanza segnale/rumore: Qualità del segnale pura anche con grandi offset e piccoli livelli di segnale
- Modulo amplificatore di potenza opzionale: Potenza di uscita fino a 4 W per le applicazioni più impegnative
- Funzione burst flessibile: Tre modalità per generare diverse sequenze di impulsi
- Molteplici tipi di modulazione: Supporto di AM, FM, PM, FSK, ASK, PSK e PWM
- Funzione sweep: Sweep di frequenza lineare e logaritmica
Contenuto della fornitura
- UTG1022X-PA x 1
- Cavo di alimentazione x 1
- 1 cavo USB
- Cavo passante BNC-BNC × 1
- Cavo con morsetti a coccodrillo BNC (rosso e nero) × 2
Note
Altri modelli
– UTG1042X: Frequenza di uscita 40 MHz, velocità di campionamento 200 MSA/s, risoluzione a 16 bit, 2 canali, lunghezza d'onda arbitraria 4 kpts, LCD TFT DA 4,3″.
– UTG1022X: Frequenza di uscita 20 MHz, velocità di campionamento 200 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 4 kpts, LCD TFT DA 4,3″.
