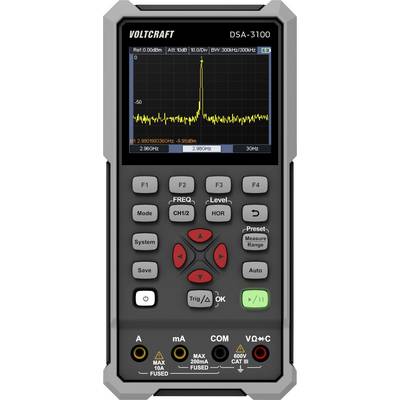

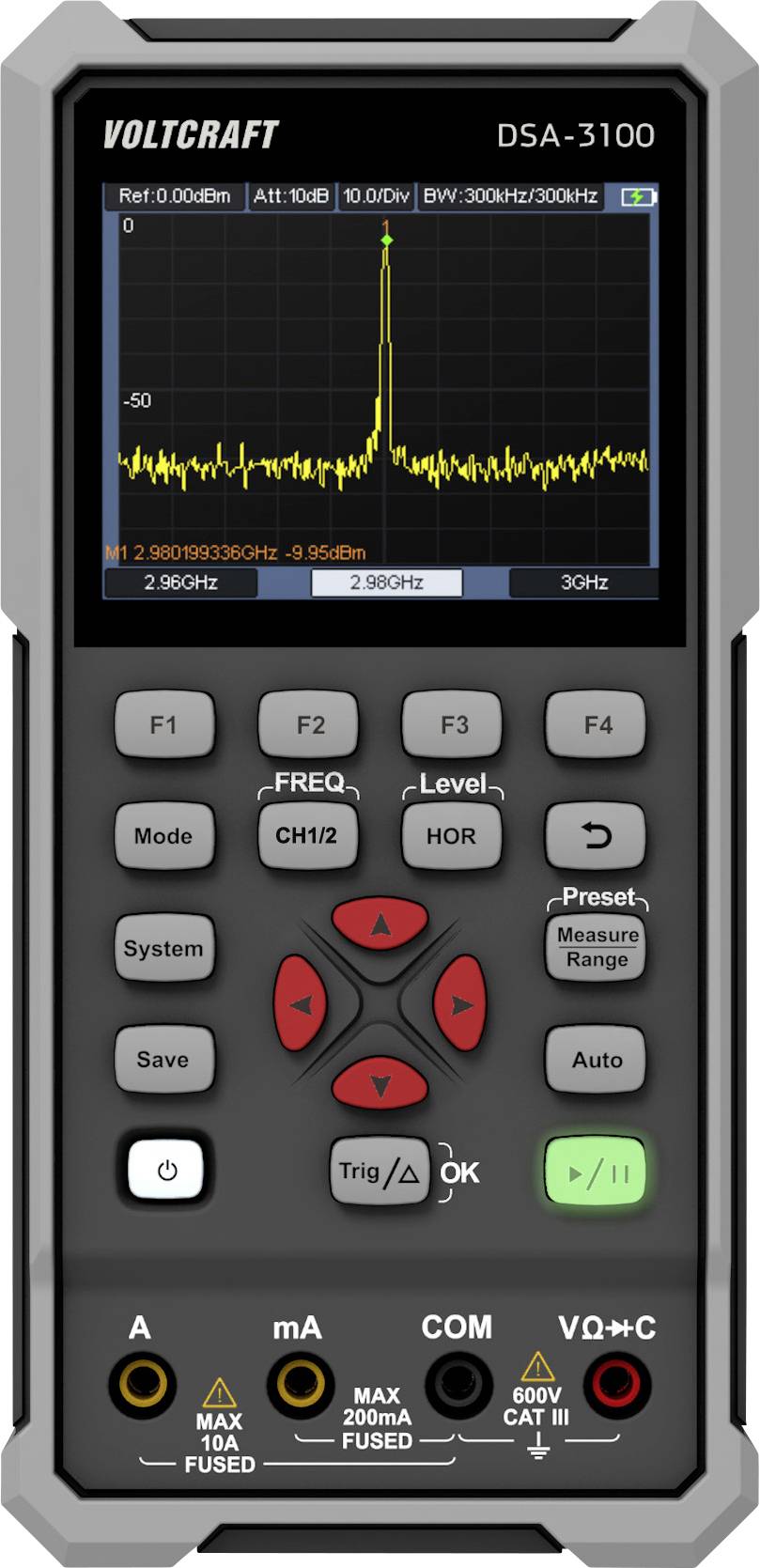

Un analizzatore di spettro portatile con un display che mostra un grafico delle frequenze, comandi etichettati per le impostazioni di frequenza, ampiezza e trigger.

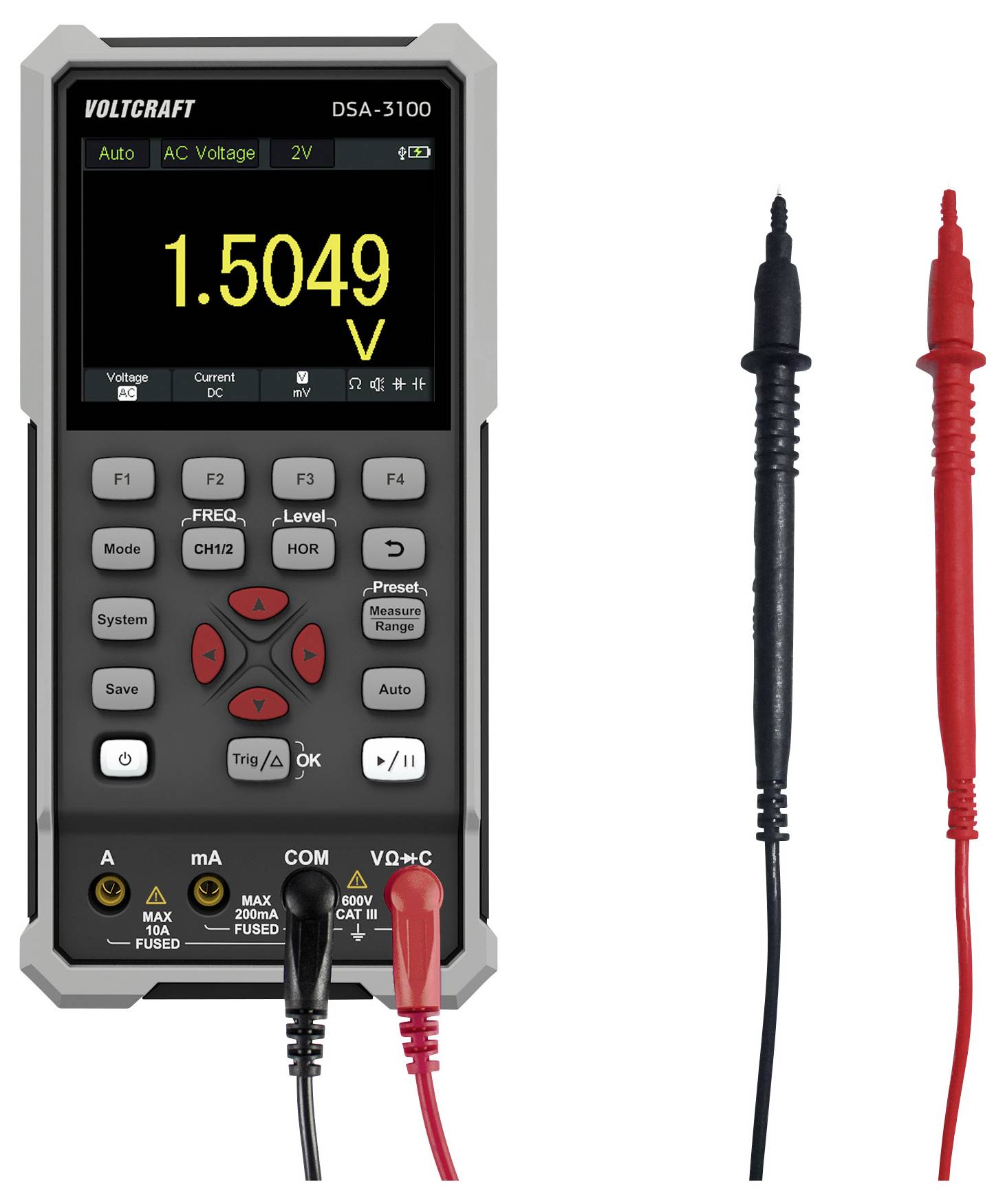

Multimetro digitale portatile che mostra una lettura di '1,5049 V' con i puntali rosso e nero collegati.

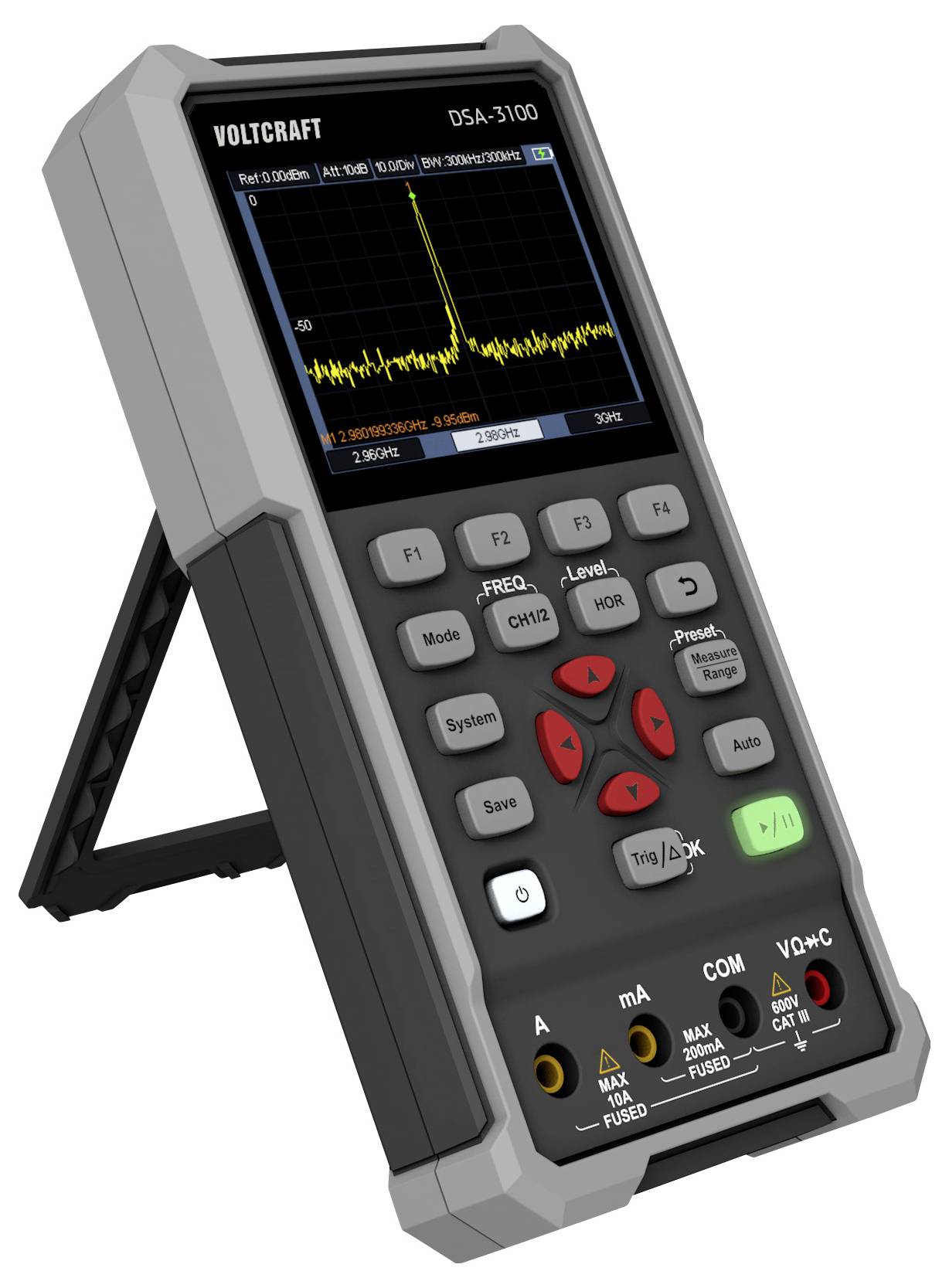

Un analizzatore di spettro digitale portatile mostra un grafico con picchi di frequenza. Il pannello frontale presenta diversi pulsanti e ingressi per le misurazioni.

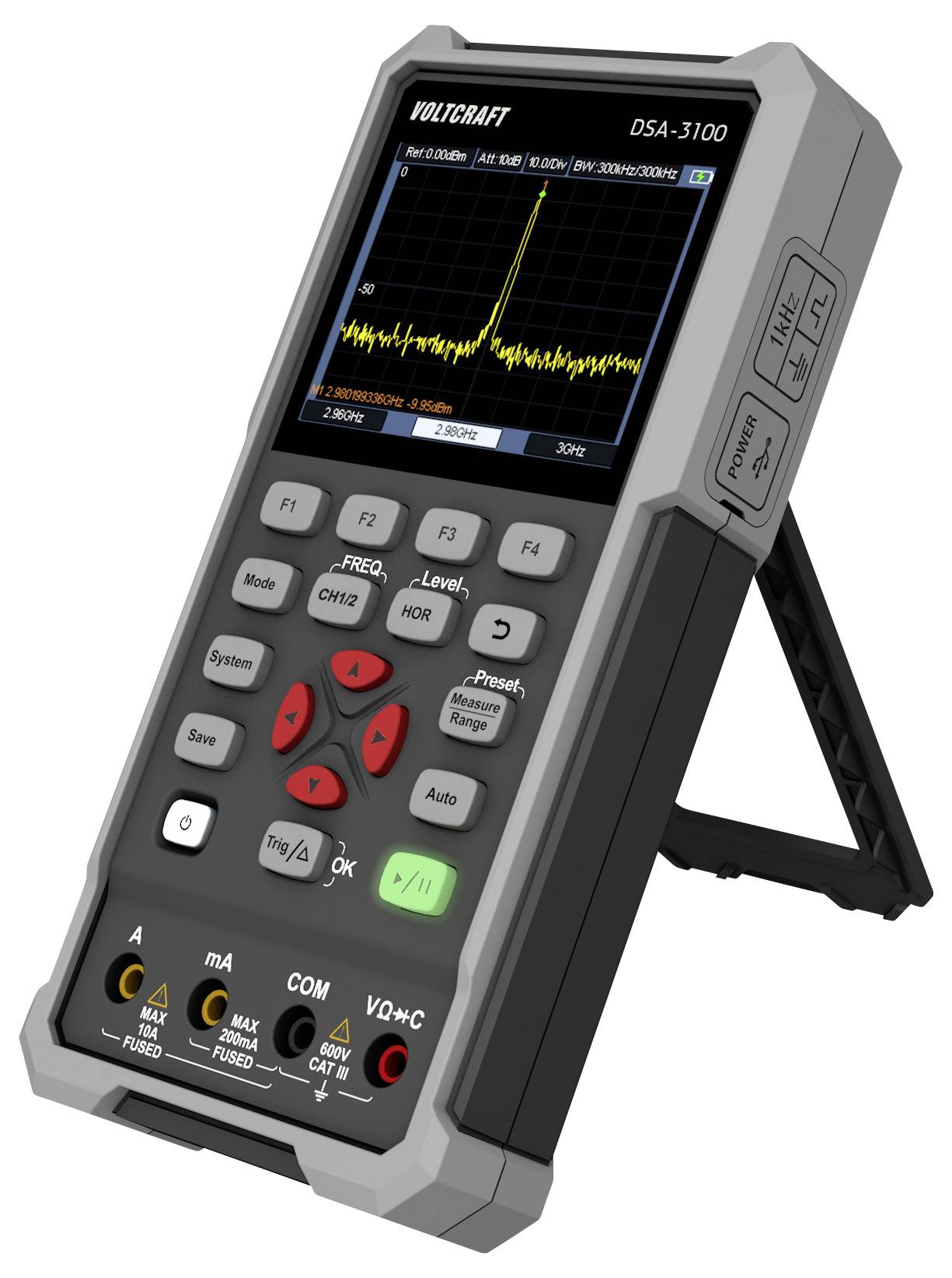

'Analizzatore di spettro digitale portatile con display a colori che mostra lo spettro di frequenza. Pulsanti per il controllo e la navigazione sono posizionati sotto lo schermo.'

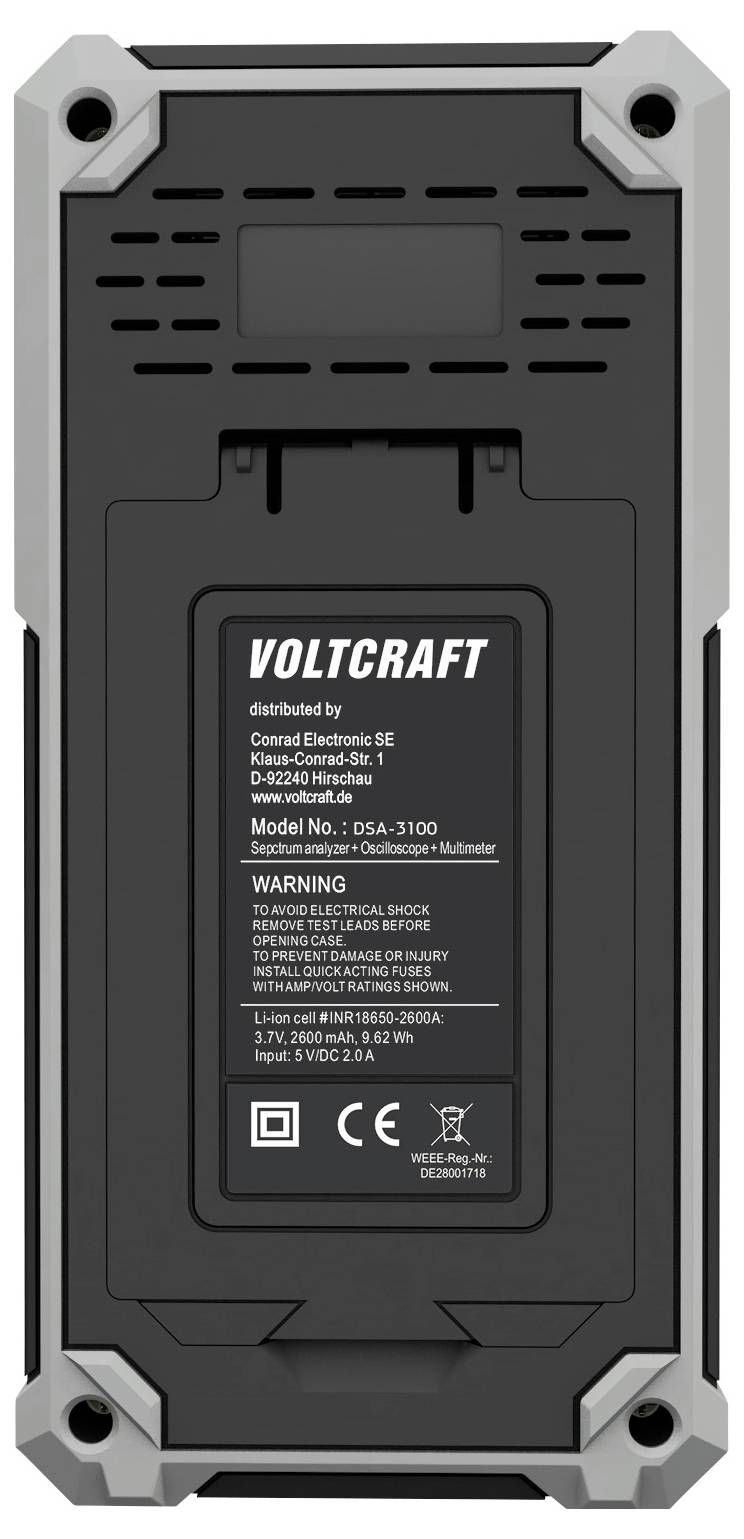

Un dispositivo digitale con un'etichetta che riporta 'Voltcraft', numero di modello 063A-310D, che presenta specifiche tecniche e un avvertimento sul rischio di scossa elettrica.

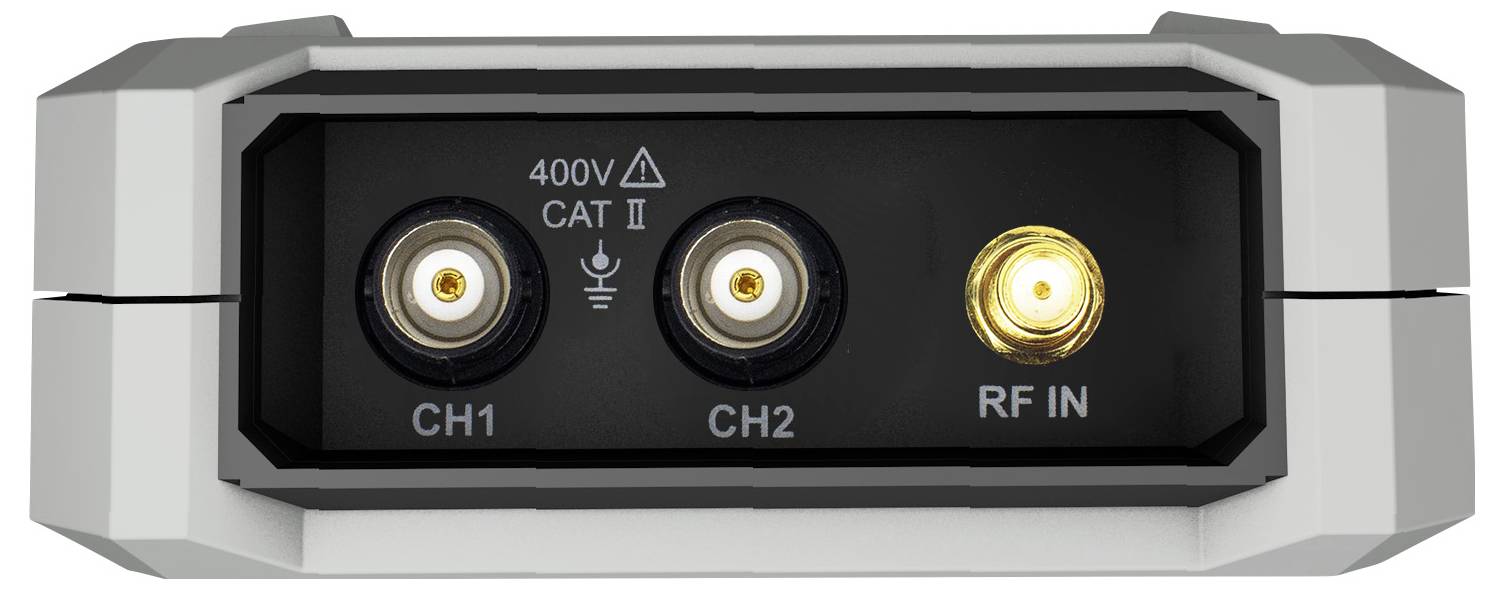

Un pannello elettronico rettangolare con tre porte circolari etichettate 'CH1', 'CH2' e 'RF IN' con un contrassegno '400V CAT II'.

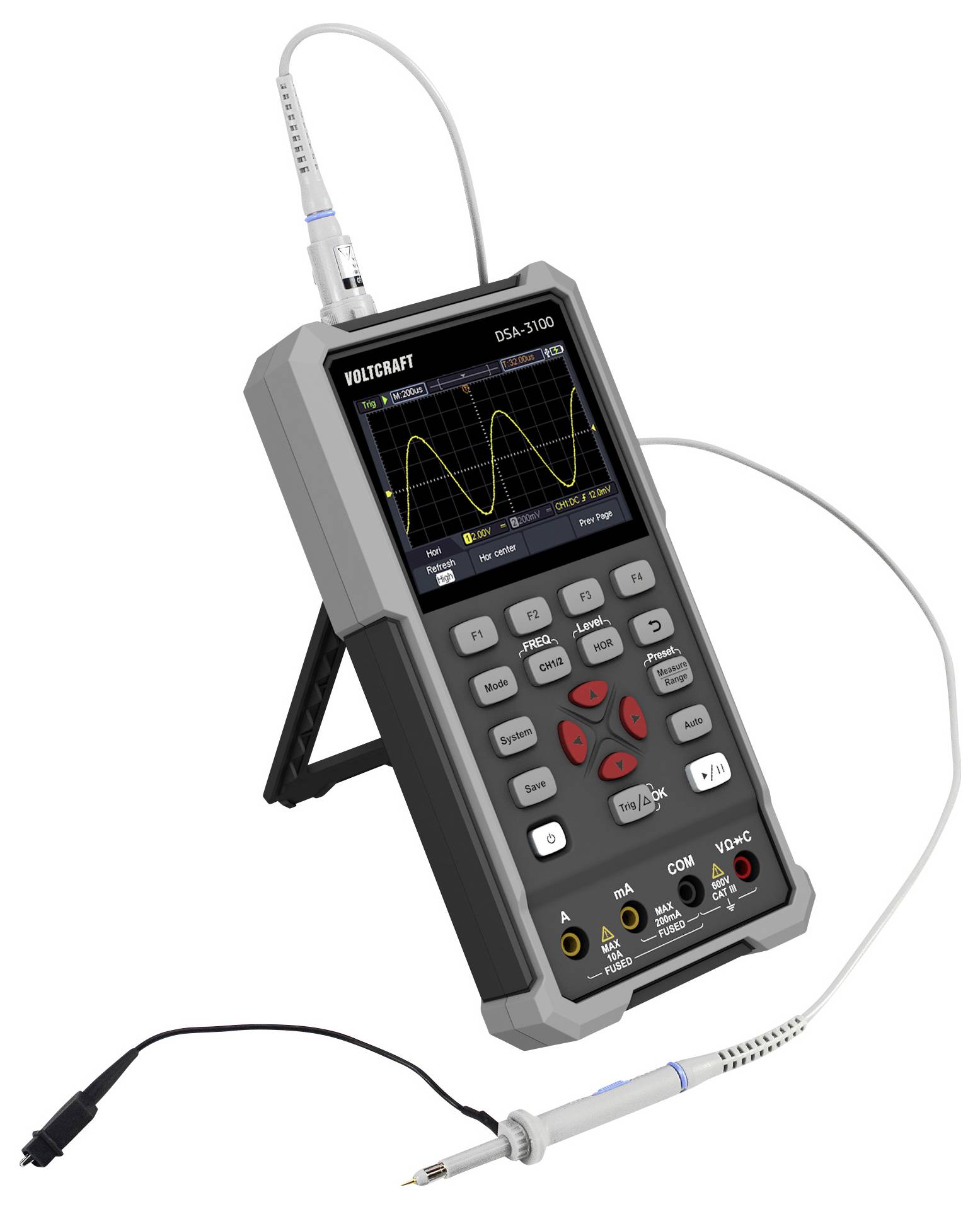

Un oscilloscopio digitale portatile che mostra un'onda sullo schermo, circondato da diversi pulsanti di controllo e collegato a sonde di misurazione.

'Set di multimetro digitale con cavi, sonde, anelli e custodia nera.'

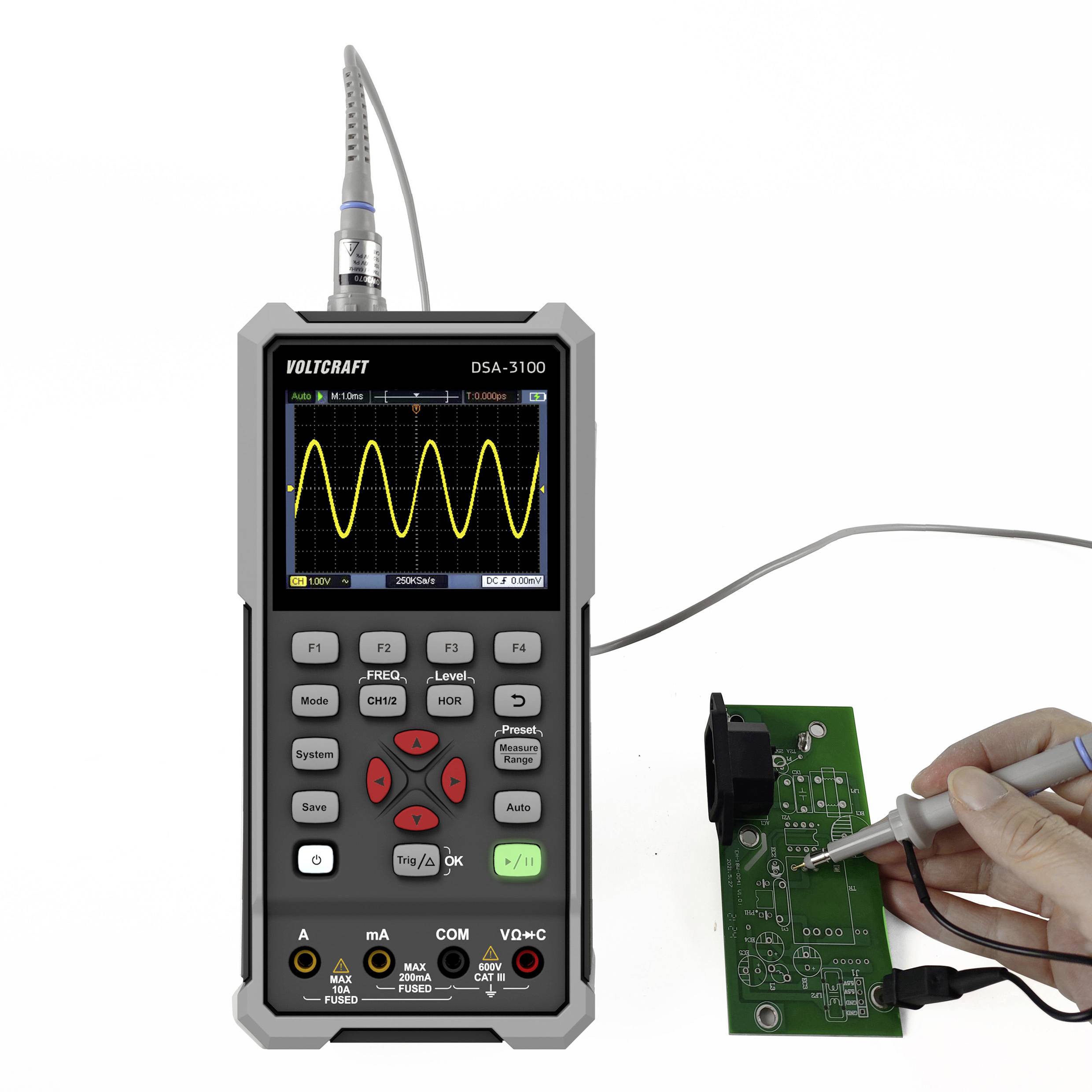

Mano che regge un probe mentre testa una scheda elettronica con un oscilloscopio, che mostra una forma d'onda gialla sullo schermo, etichettata 'VOLTCARFT DSA-3100'.

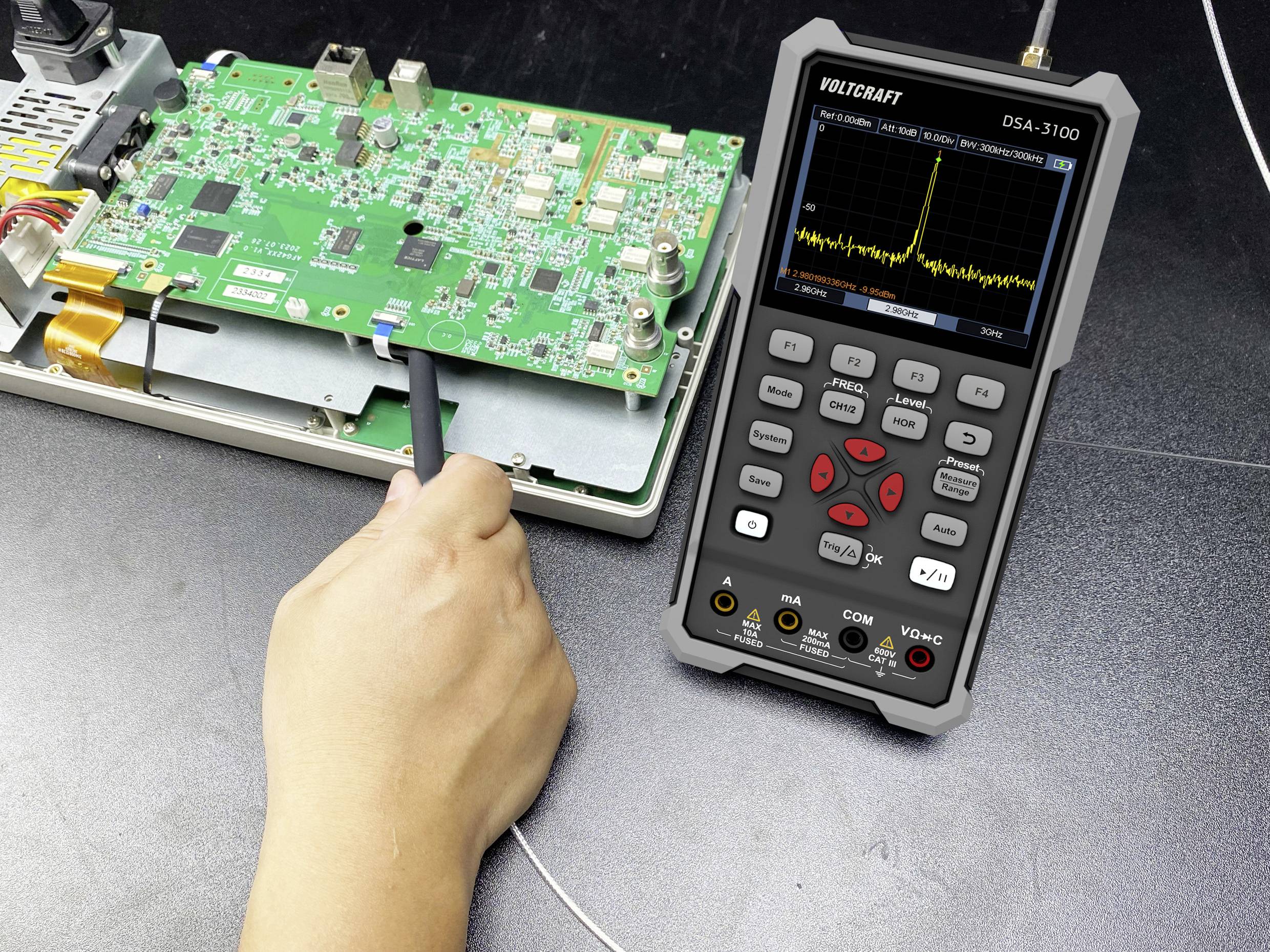

Una persona utilizza una sonda su una scheda elettronica collegata a un dispositivo portatile che mostra un'onda elettrica, suggerendo un'attività di test o diagnostica.

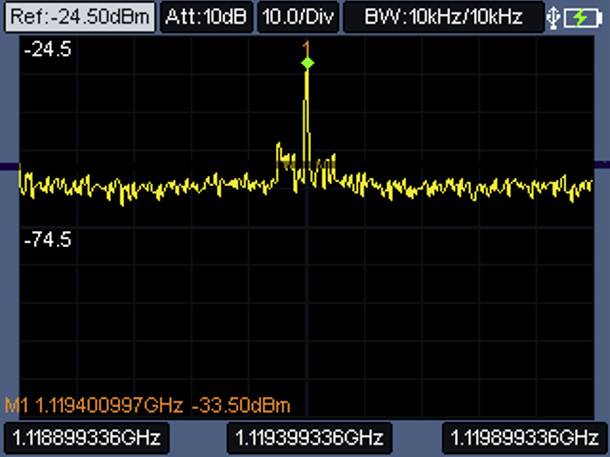

Un analizzatore di spettro mostra un picco centrale a 1,119 GHz con un livello di potenza di -33,50 dBm, affiancato da livelli di potenza più bassi intorno a -74,5 dBm.

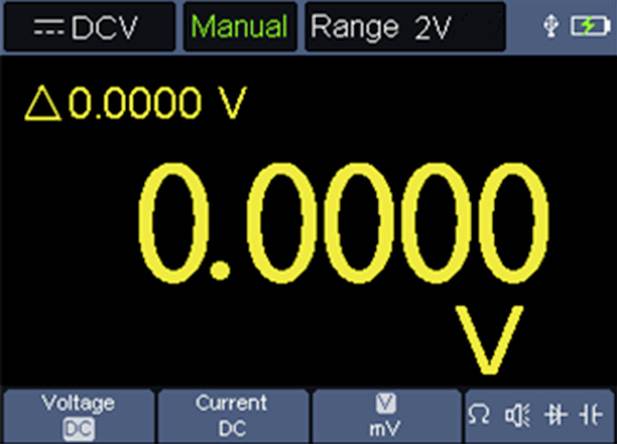

Un display di un multimetro digitale che mostra '0.0000 V' con opzioni per tensione continua, corrente e portata di 2V, indicante la modalità manuale.

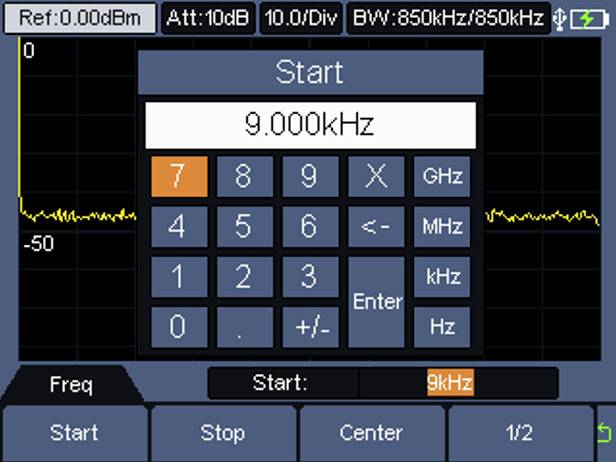

Uno schermo dell'oscilloscopio che mostra un'interfaccia di configurazione della frequenza con un tastierino numerico. La frequenza è impostata a '9.000 kHz'.

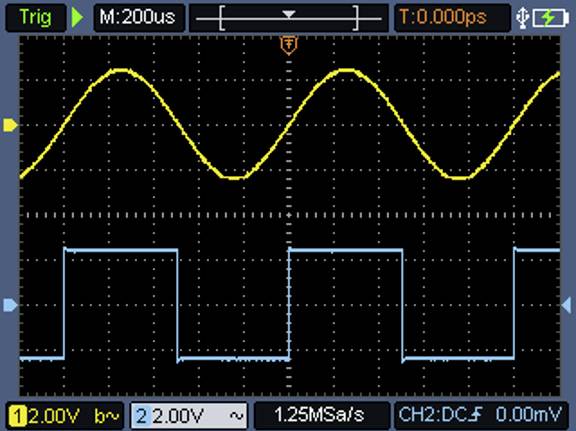

Display dell'oscilloscopio che mostra un'onda sinusoidale gialla e un'onda quadra blu. Onda gialla: 2,0V. Onda blu: 2,0V.

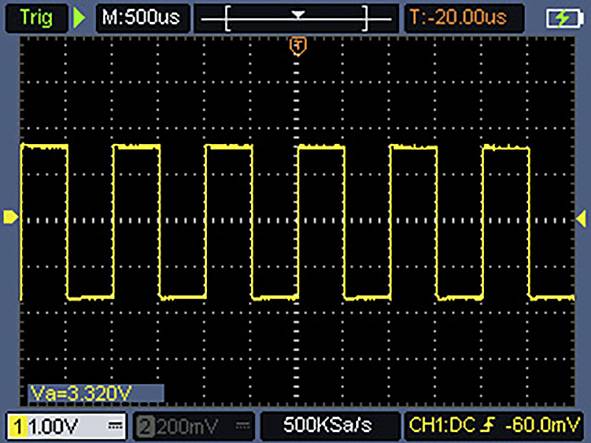

Su uno schermo dell'oscilloscopio viene visualizzato un segnale ad onda quadra gialla con un periodo di 500 microsecondi e un'ampiezza di circa 3,32 volt.

1/15

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

173 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (520,49 € / Pezzo)

520,49 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale 3 in 1 VOTCRAFT DSA-3100

Oscilloscopio 3 in 1, multimetro e analizzatore di spettro
Display LCD a colori da 8,89 cm (3,5 pollici) (320 x 240 pixel)
Interfaccia USB-C®

Dati tecnici

Oscilloscopio
larghezza di banda di 100 MHz, 2 canali
Max. Velocità di campionamento 500 MSA/s.
Max. Lunghezza di registrazione 8 K.
Velocità di aggiornamento 10000 wfms/s.
Interfaccia USB-C®, supporta Powerbank, software PC e funzione di autocalibrazione
Multimetro:
CATII 1000 V.
20000 count
Gamma automatica
True RMS
Funzioni di misurazione: Tensione, corrente, resistenza, test dei diodi, test di accensione/spegnimento, prova di continuità
Mantenimento dei valori
Funzione di misurazione relativa
Analizzatore spettrale:
Intervallo di frequenza: 9 kHz - 3 GHz
Risoluzione di frequenza 100 Hz
Max. Tensione d'ingresso CC: 50 V CC
+ DANL: (Attenuazione d'ingresso 0 dB, USCITA PA, larghezza di banda di risoluzione 100 kHz, normalizzazione a 1 Hz, 20°C - 30°C)
Da 10 MHz a 2 GHz -130 dBm (tipico), ＜-120 dBm
Da 2 GHz a 3 GHz -125 dBm (tipico), ＜-115 dBm

Tipo prodotto: Oscilloscopio portatile

Ampiezza di banda: 100 MHz

Frequenza di campionamento/canale: 500 MSa/s

Risoluzione: 8 Bit

Dimensione monitor: 8.89 cm

Caratteristiche: Portatile
Funzioni multimetro
Analizzatore di spettro

Numero max. Ingressi analogici: 2

: di fabbrica senza certificato

Categoria di misura: CAT II

Deflessione verticale: 10 mV/div – 10 V/div

Impedenza di ingresso: 1 MΩ±2%, parallel zu 16 pF±10 pF

Accoppiamento di ingresso: CA, terra

Tensione d'ingresso: MAX 400 V (DC + AC,PK - PK)

Tensione di alimentazione: DC 5 VDC, 2 A

Dim.: (L x L x A) 198 x 38 x 96 mm

Peso: 0.6 kg

Larghezza: 38 mm

Altezza: 96 mm

Lunghezza: 198 mm

Interfacce: 1 x USB 2.0 Device

Profondità di memoria/canale: 8 kpts

Tipo: DSA-3100

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 3393783 VOLTCRAFT DSA-3100 Oscilloscopio portatile 100 MHz 2 canali 500 MSa/s 8 kpts 8 Bit Portatile, Funzioni multimetro, Anali

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3393783 VOLTCRAFT DSA-3100 Oscilloscopio portatile 100 MHz 2 canali 500 MSa/s 8 kpts 8 Bit Portatile, Funzioni multimetro, Anali

Condizioni di garanzia

Condizioni di garanzia 3393783 VOLTCRAFT DSA-3100 Oscilloscopio portatile 100 MHz 2 canali 500 MSa/s 8 kpts 8 Bit Portatile, Funzioni multimetro, Anali

Download

Download 3393783 VOLTCRAFT DSA-3100 Oscilloscopio portatile 100 MHz 2 canali 500 MSa/s 8 kpts 8 Bit Portatile, Funzioni multimetro, Anali

Descrizione

Oscilloscopio digitale con funzione tripla
L'oscilloscopio digitale VOLTCRAFT DSA-3100 è stato creato per l'utilizzo mobile: Maneggevole e robusto, dotato di una protezione dei bordi antiscivolo, è il compagno ideale per gestire le più svariate esigenze. I pulsanti antiscivolo ne facilitano l'utilizzo, il display LCD a colori da 8,89 cm (3,5 pollici) trasparente consente la valutazione sul campo.
Funzione 1: Oscilloscopio
Il DSA-3100 offre due canali con una larghezza di banda di 100 MHz, una velocità di campionamento massima di 500 MS/s e una lunghezza di registrazione di 8 K. La velocità di aggiornamento è di 10000 wfms/s. L'interfaccia USB-C® integrata supporta Powerbanks e la funzione di collegamento software per PC e di autocalibrazione.
Funzione 2: Multimetro
Il multimetro è utilizzabile nella categoria di misurazione CATII 1000 V per prove di continuità, misurazioni di tensione, corrente, resistenza, funzioni dei diodi e test di accensione e spegnimento. Sono possibili anche misurazioni relative. La funzione hold e auto facilita i flussi di lavoro e TRMS garantisce valori di misura affidabili. Il display dispone di 20.000 count.
Funzione 3: Analizzatore spettrale
L'analizzatore spettrale VOLTCRAFT DSA-3100 funziona nell'intervallo di frequenza da 9 a 3 GHz con una risoluzione di frequenza di 100 Hz. La tensione di ingresso CC massima è di 50 V CC. Il livello medio di rumore, noto come sensibilità di un analizzatore spettrale, è indicato come livello medio di rumore (DANL) visualizzato su VOLTCRAFT DSA-3100 da 10 MHz a 2 GHz -130 dBm (tipico), ＜-120 dBm e da 2 GHz a 3 GHz -125 dBm (tipico), ＜-115 dBm.
Vasta gamma di accessori

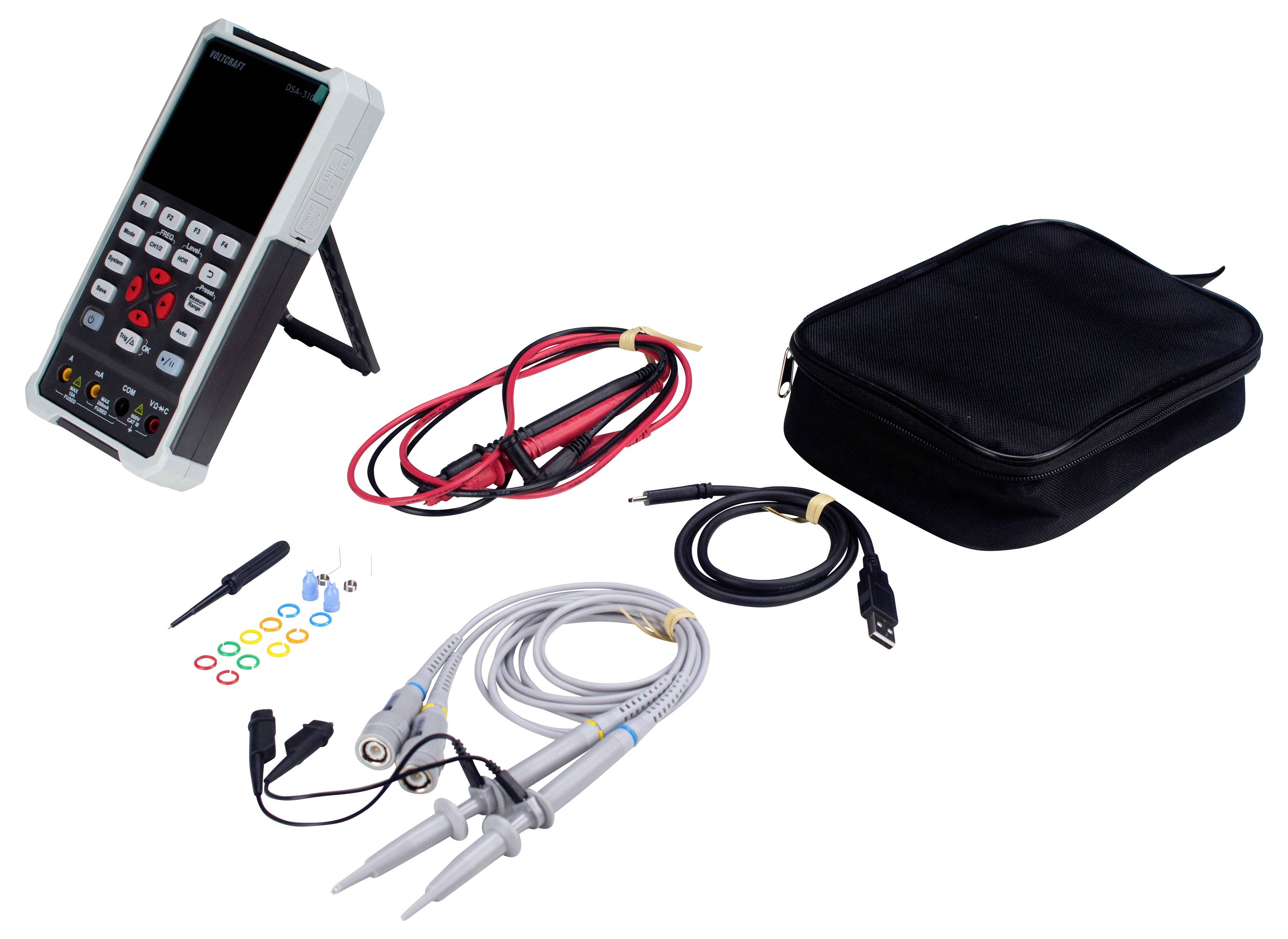

Il pacchetto di fornitura comprende, oltre all'oscilloscopio digitale, un cavo USB, due puntali di prova, la regolazione dei puntali di prova, una coppia di conduttori di prova per multimetro (nei colori rosso e nero), un CD con software e istruzioni per l'uso e una pratica custodia per il trasporto. Inoltre, sono allegate una guida rapida e una scheda di sicurezza.

Testo tradotto automaticamente

Versione

Oscilloscopio
larghezza di banda di 100 MHz, 2 canali
Max. Velocità di campionamento 500 MSA/s.
Max. Lunghezza di registrazione 8 K.
Velocità di aggiornamento 10000 wfms/s.
Interfaccia USB-C®, supporta Powerbank, software PC e funzione di autocalibrazione
Multimetro:
CATII 1000 V.
20000 count
Gamma automatica
True RMS
Funzioni di misurazione: Tensione, corrente, resistenza, test dei diodi, test di accensione/spegnimento, prova di continuità
Mantenimento dei valori
Funzione di misurazione relativa
Analizzatore spettrale:
Intervallo di frequenza: 9 kHz - 3 GHz
Risoluzione di frequenza 100 Hz
Max. Tensione d'ingresso CC: 50 V CC
+ DANL: (Attenuazione d'ingresso 0 dB, USCITA PA, larghezza di banda di risoluzione 100 kHz, normalizzazione a 1 Hz, 20°C - 30°C)
Da 10 MHz a 2 GHz -130 dBm (tipico), ＜-120 dBm
Da 2 GHz a 3 GHz -125 dBm (tipico), ＜-115 dBm

Contenuto della fornitura

Dispositivo
Cavo USB
2x puntali di prova
Regolazione dei puntali di prova
1 coppia di conduttori di prova per multimetro (rosso e nero)
CD (software + istruzioni)
Borsa a tracolla
Guida rapida cartacea
Scheda dati di sicurezza stampata
