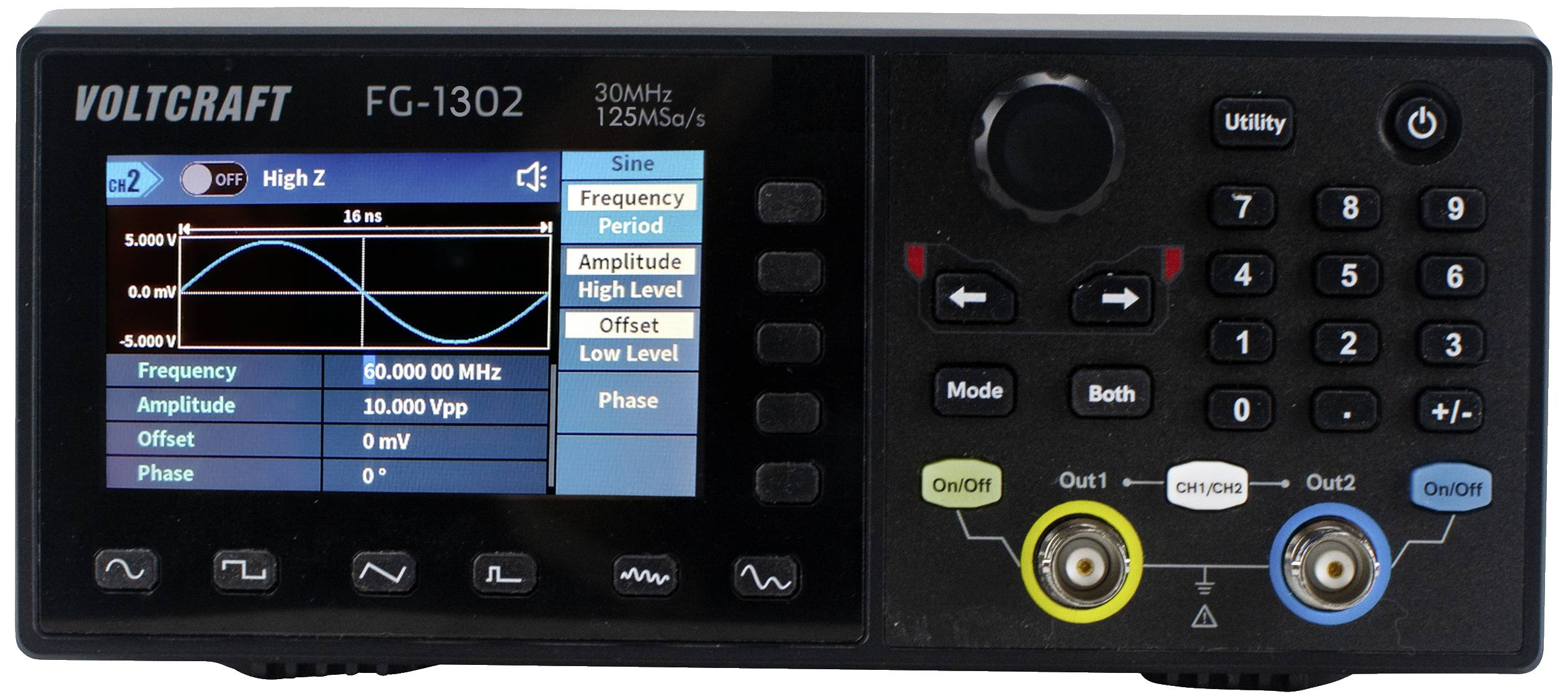

Un generatore di funzioni Voltcraft FG-1302 mostra un display con informazioni su frequenza, ampiezza e fase. Comandi sul lato destro.

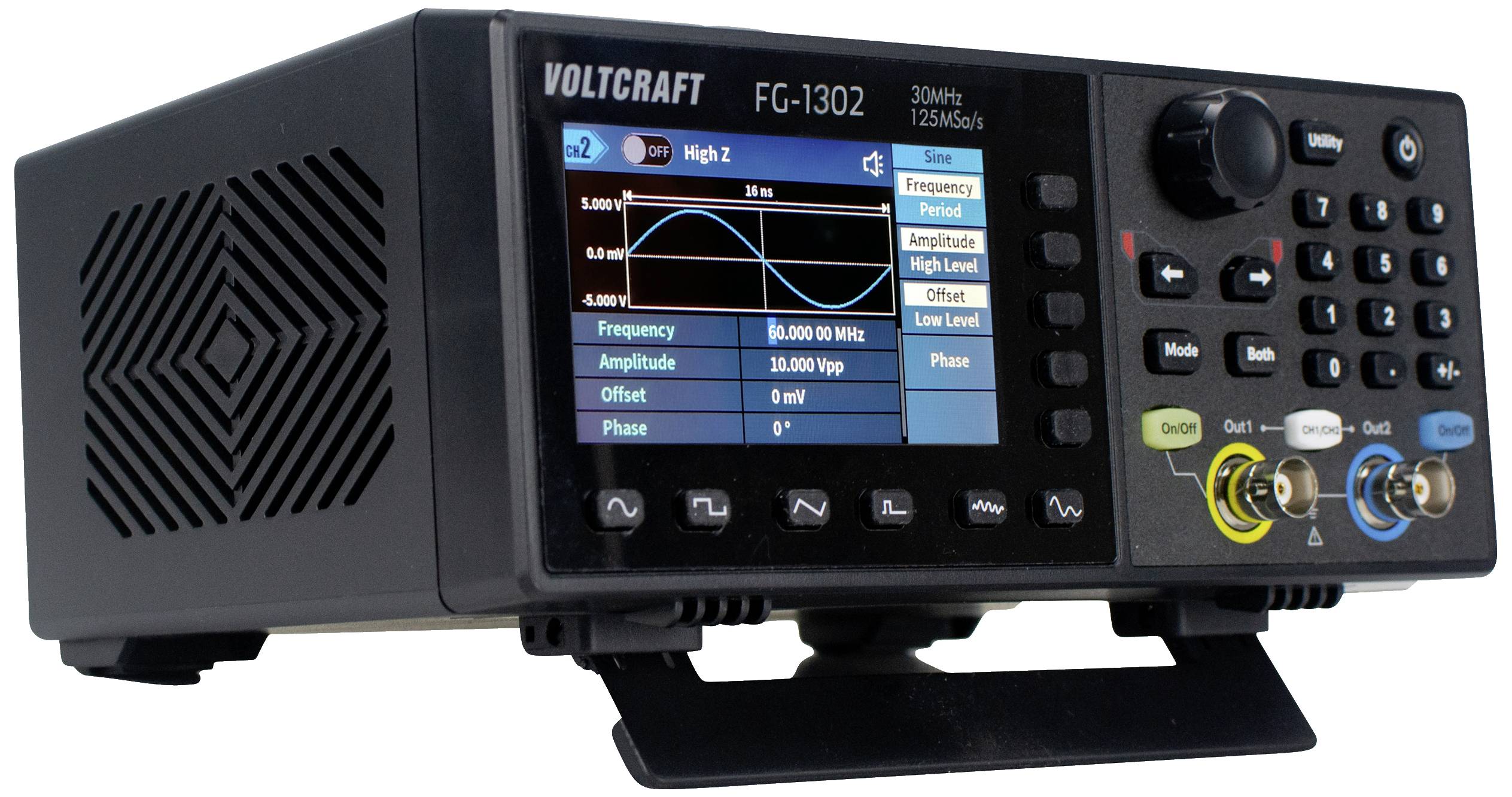

Un generatore di funzioni Voltcraft FG-1302 con display a colori mostra una forma d'onda. Sono visibili comandi e connettori laterali.

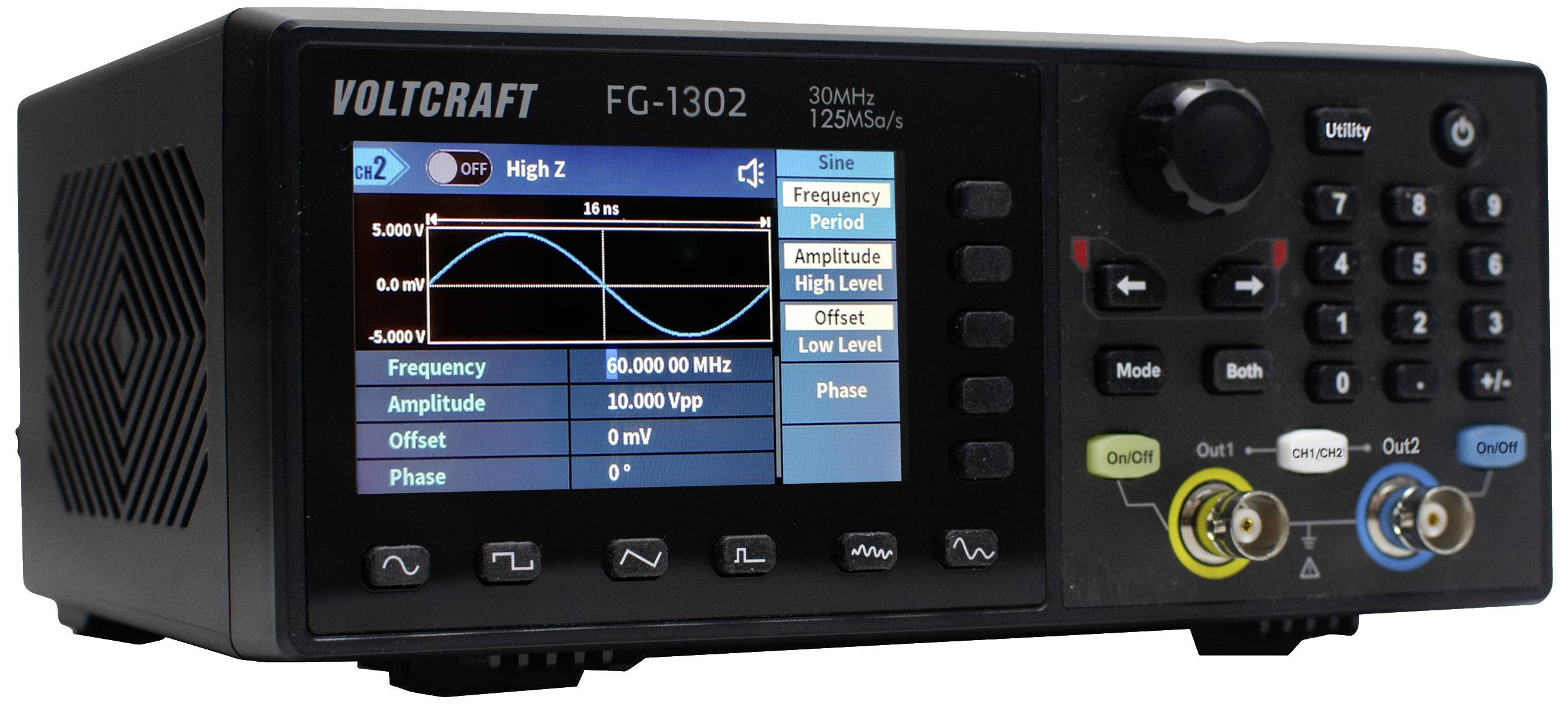

Un generatore di funzioni con display digitale mostra una curva sinusoidale e impostazioni come frequenza e ampiezza.

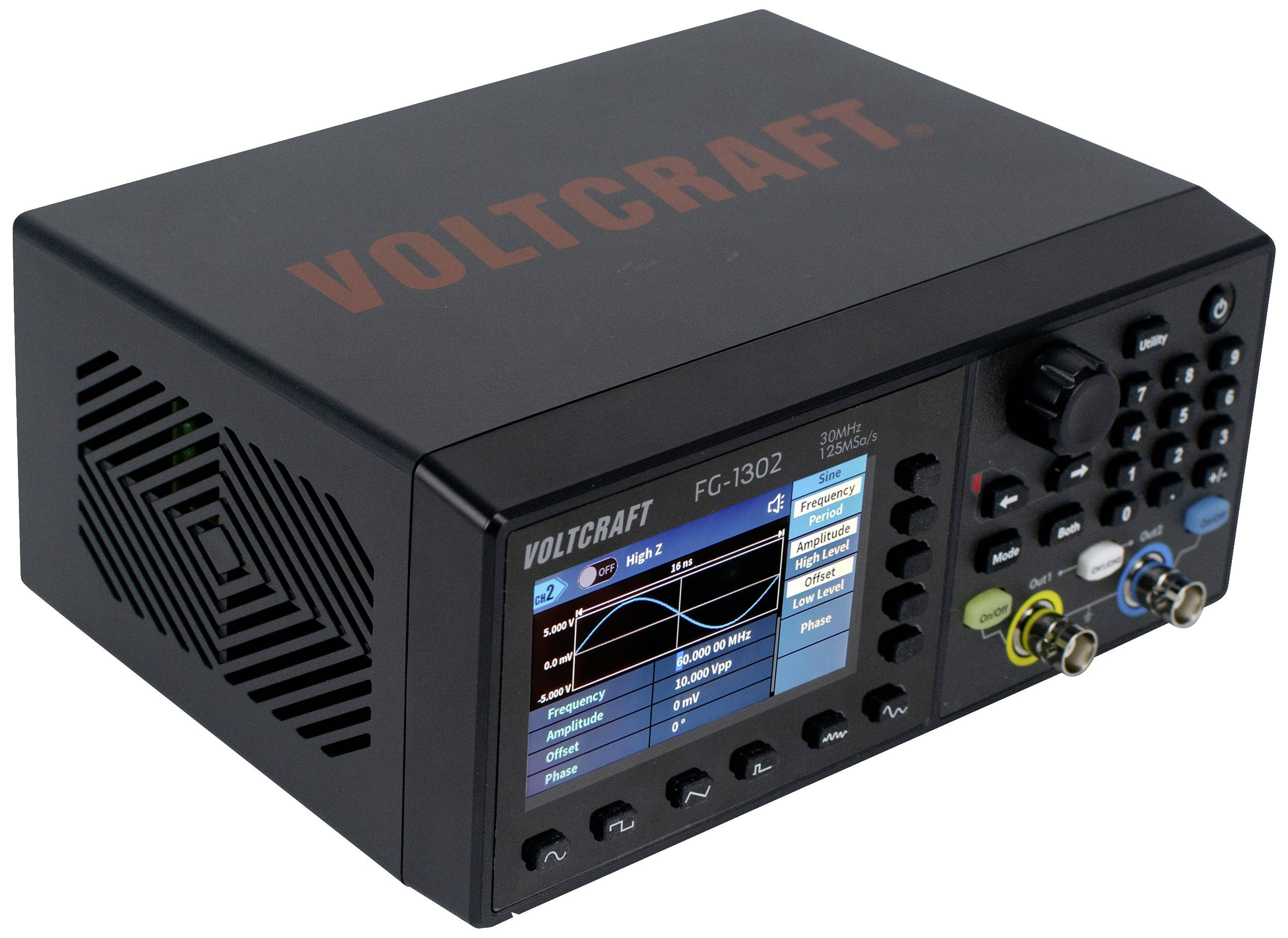

Un dispositivo generatore di funzioni digitale con il marchio 'Voltcraft' sulla parte superiore. Mostra dati grafici delle forme d'onda sullo schermo.

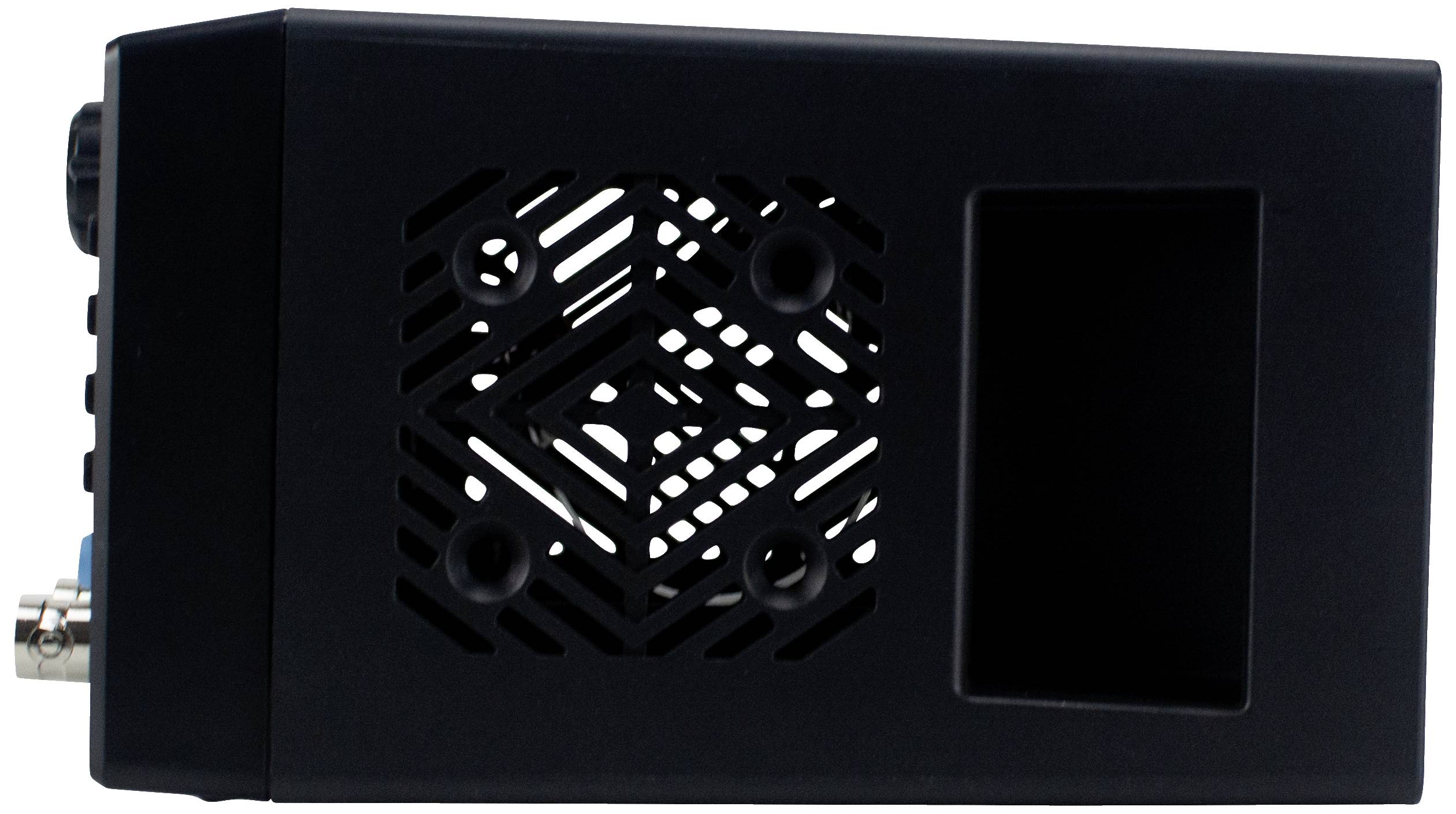

Un dispositivo tecnico nero con fessure di ventilazione sul lato e diversi connettori.

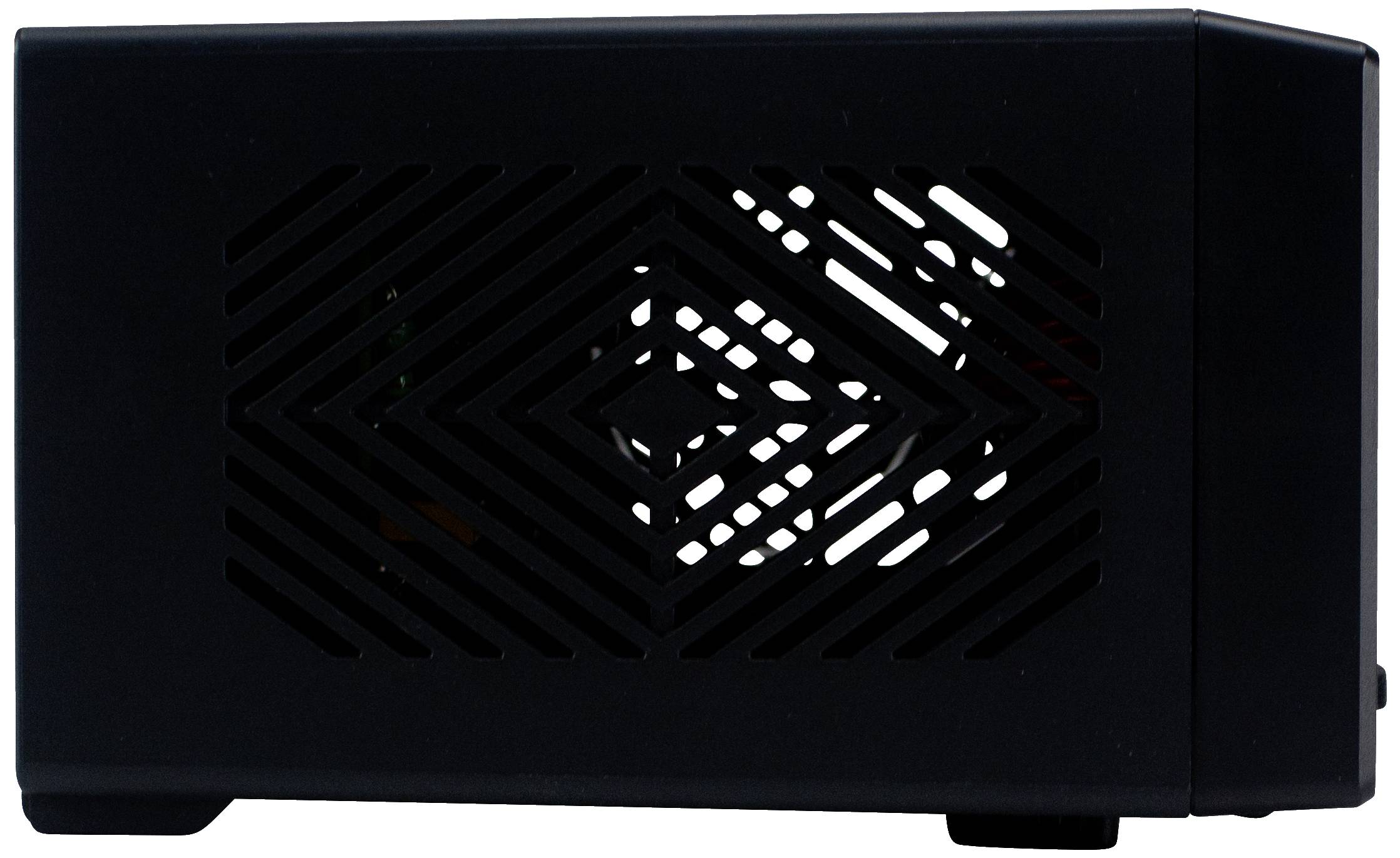

Involucro nero per computer con fessure di ventilazione diagonali sul lato, che mostra parzialmente i componenti interni del dispositivo.

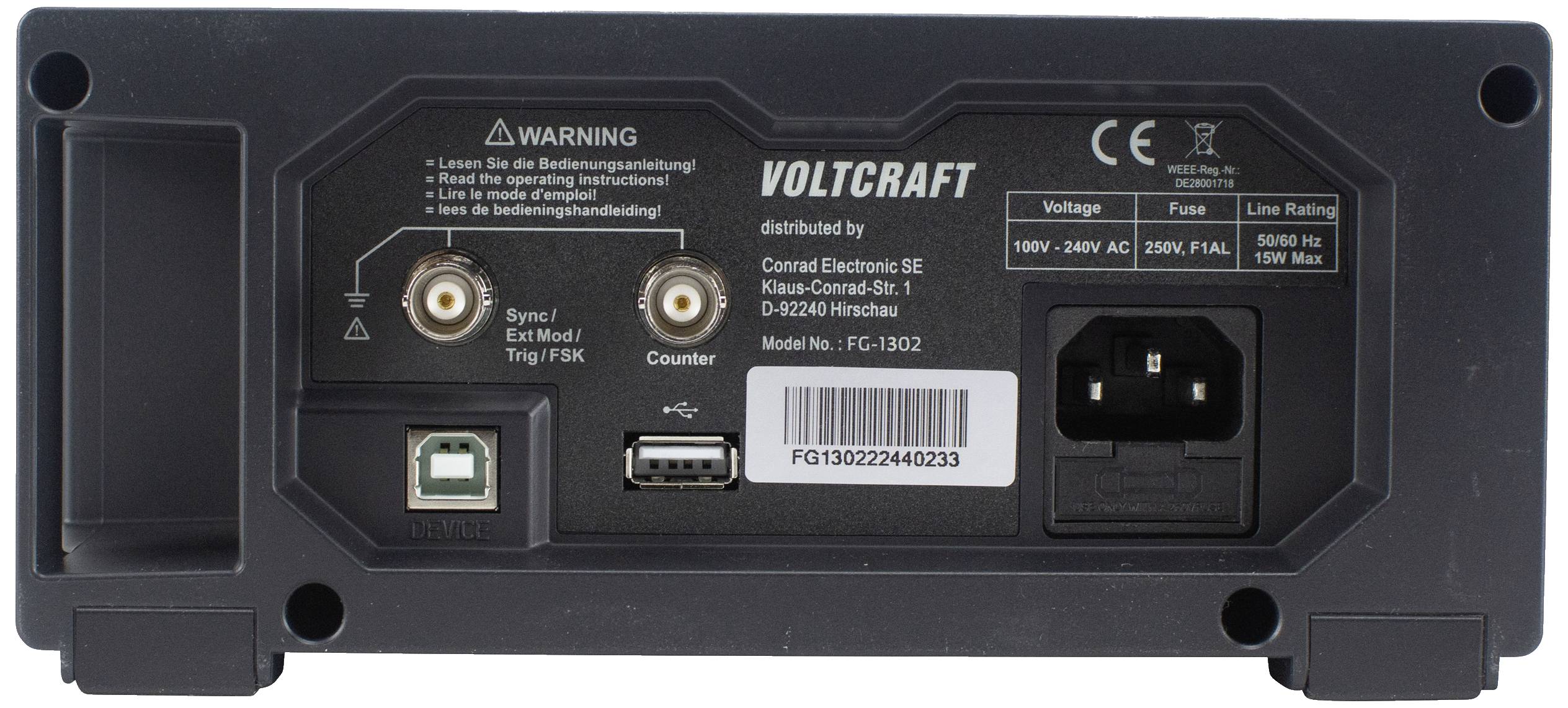

Retro di un dispositivo Voltcraft con prese di connessione, attacco del cavo di alimentazione e avvertenza per consultare il manuale di istruzioni. Modello FG-1302.

Alimentatore con diversi cavi e connettori, marca Voltcraft. Adatto all'alimentazione elettrica e alla regolazione della tensione per dispositivi elettronici.

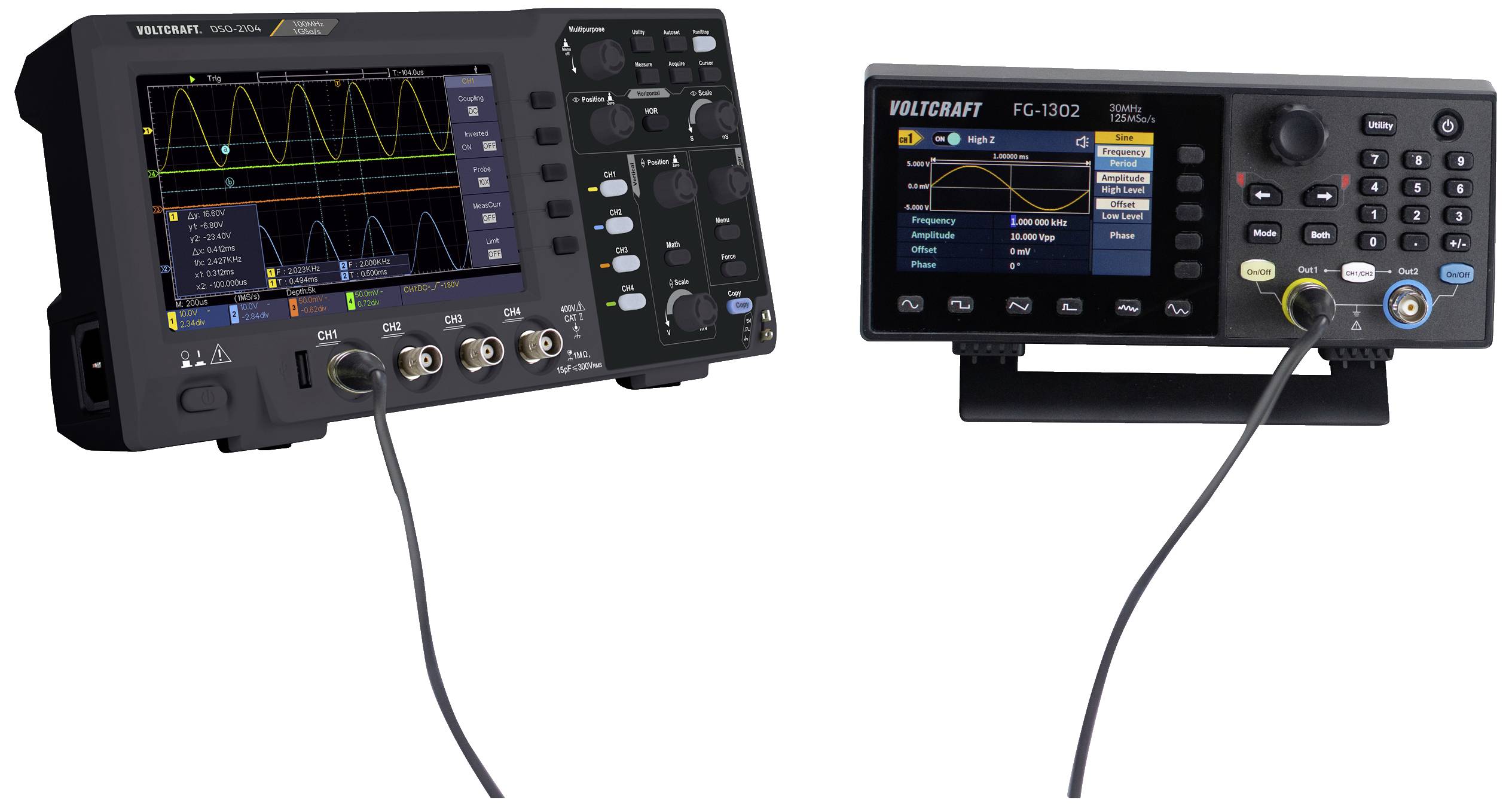

Un oscilloscopio e un generatore di funzioni sono collegati. L'oscilloscopio mostra segnali d'onda. Entrambi i dispositivi hanno display a colori e molti comandi.

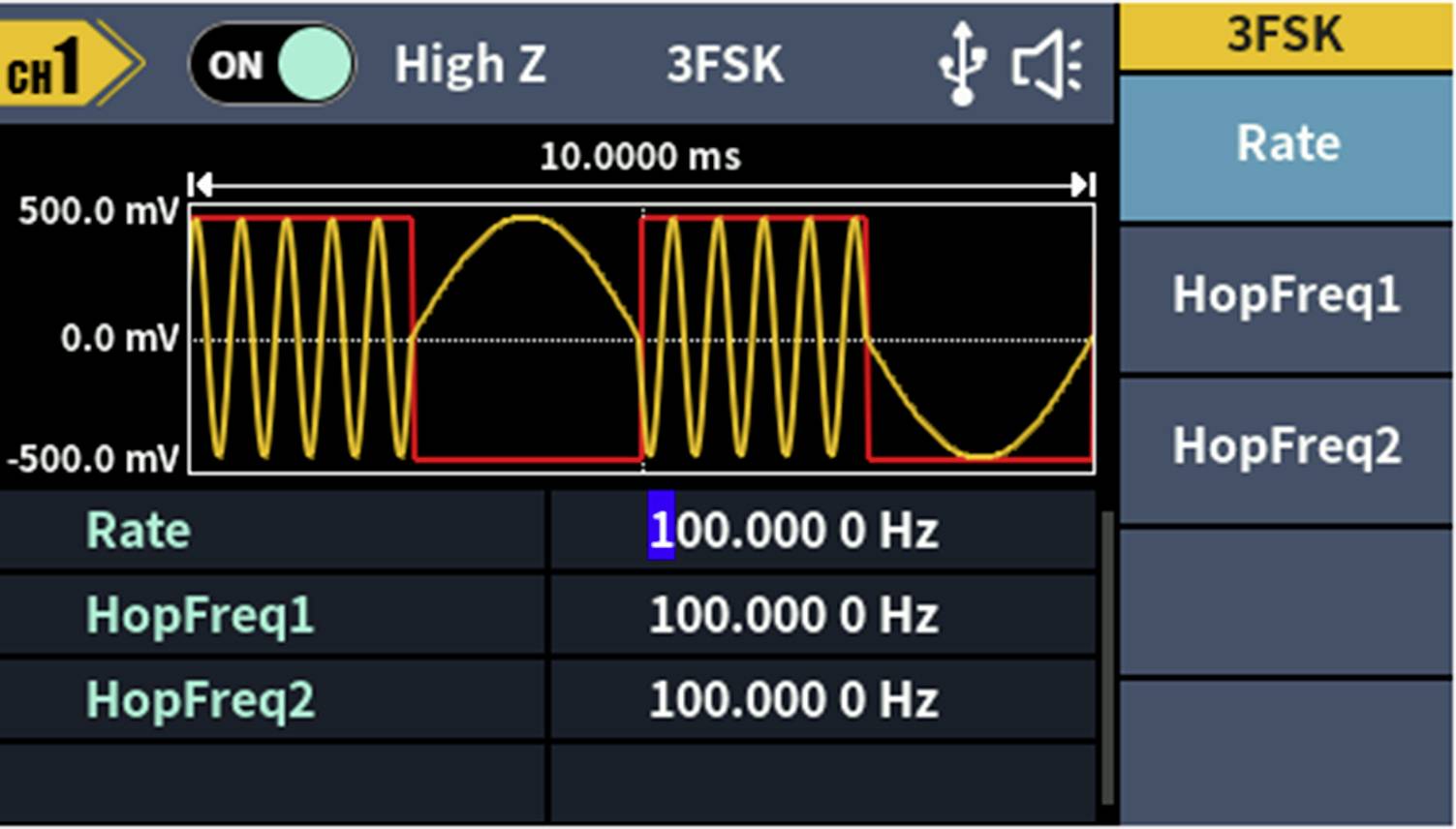

Display dell'oscilloscopio che mostra modulazione 3FSK con forma d'onda gialla e marcatori rossi. Frequenze: Rate 100 Hz, HopFreq1/2: 100 Hz.

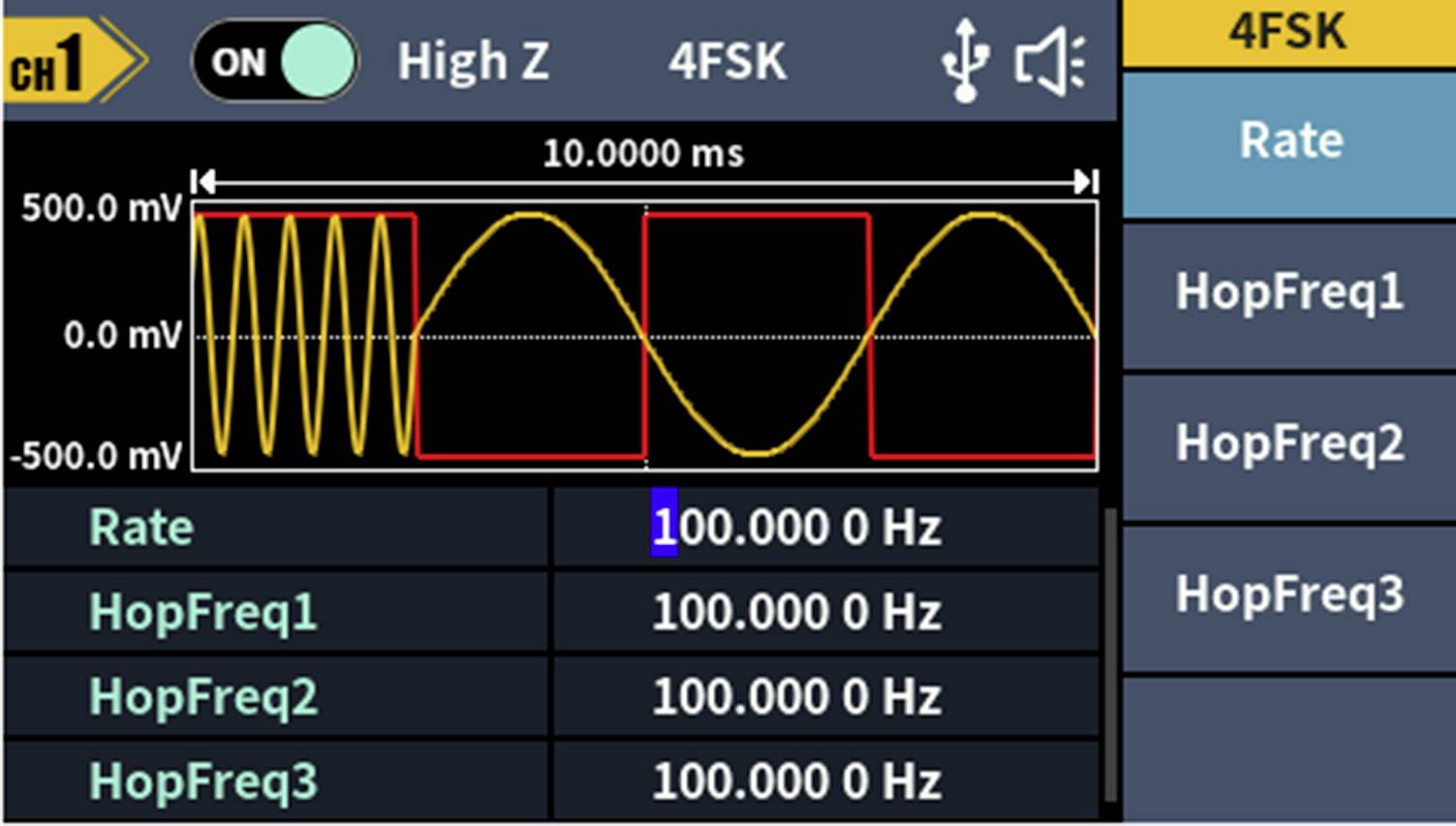

'Modulazione 4FSK su un oscilloscopio. Lo schermo mostra forme d'onda e impostazioni di frequenza: Rate, HopFreq1, HopFreq2, HopFreq3.'

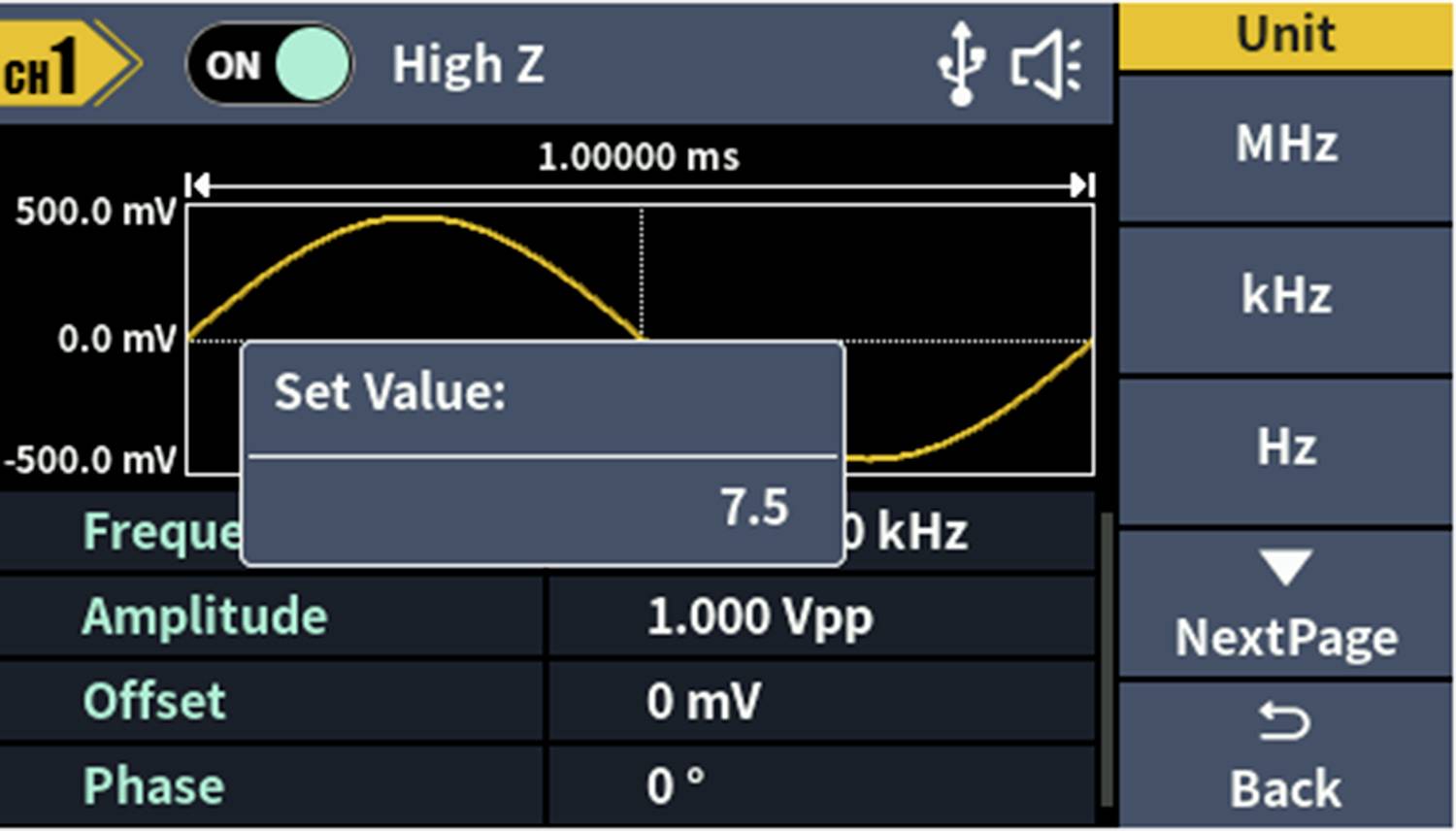

Display dell'oscilloscopio mostra un'onda sinusoidale con 1.00000 ms e 500.0 mV. Campo di input "Set Value: 7.5". Unità: MHz, kHz, Hz.

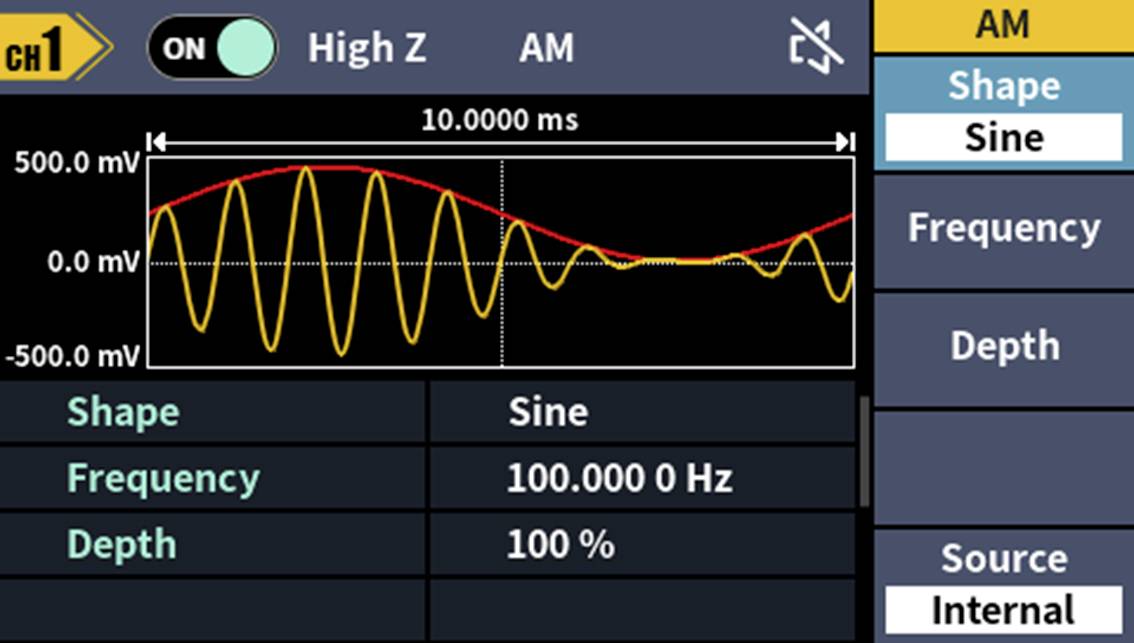

Diagramma di una modulazione di ampiezza: Curva sinusoidale gialla e inviluppo rosso; parametri sono Forma 'Sinusoidale', Frequenza 100.000 Hz, Profondità 100%.

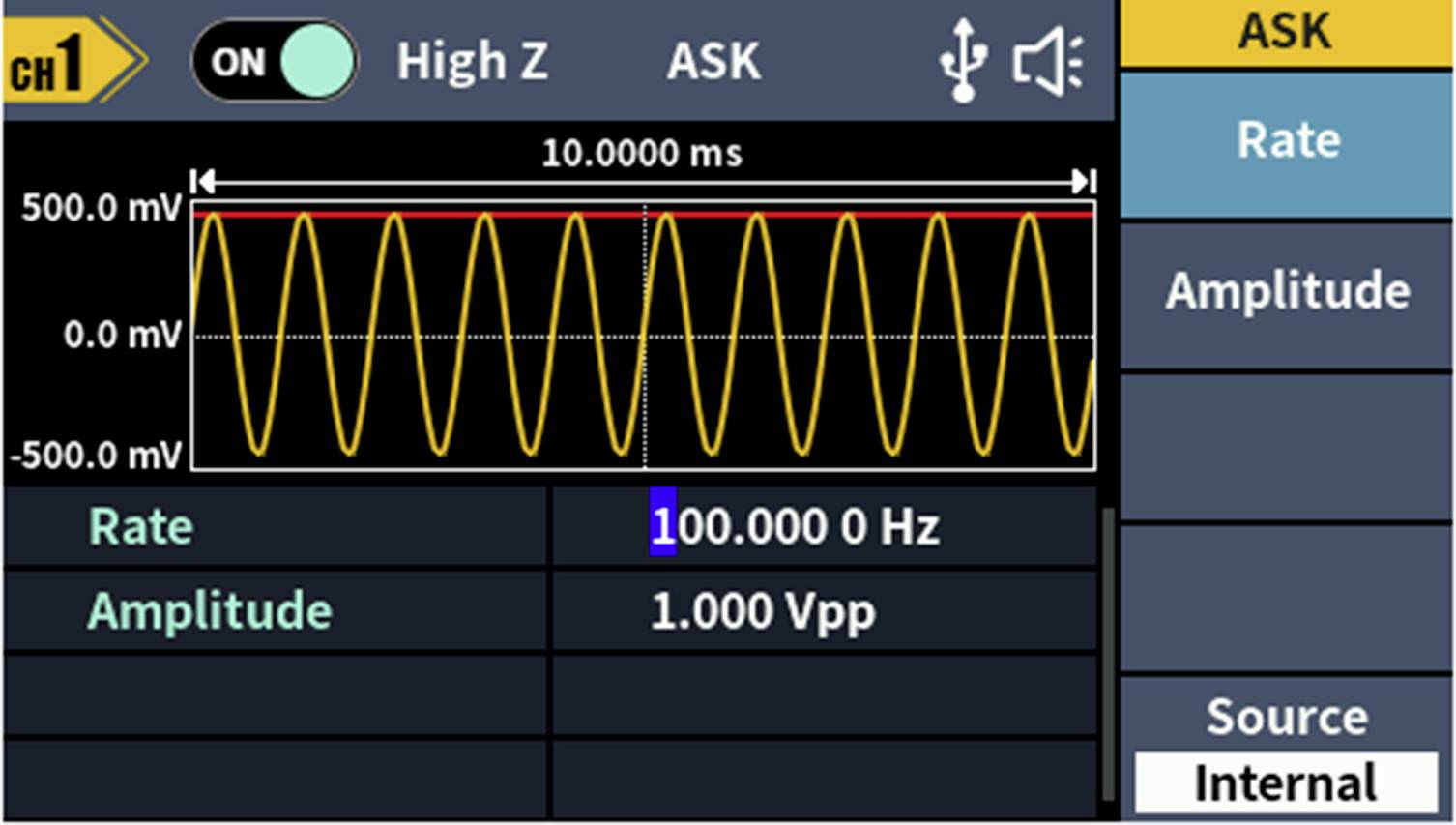

'Schermo dell'oscilloscopio mostra un segnale di tensione sinusoidale con frequenza di 0 Hz e ampiezza di 1.000 Vpp. Modalità ASK attivata.'

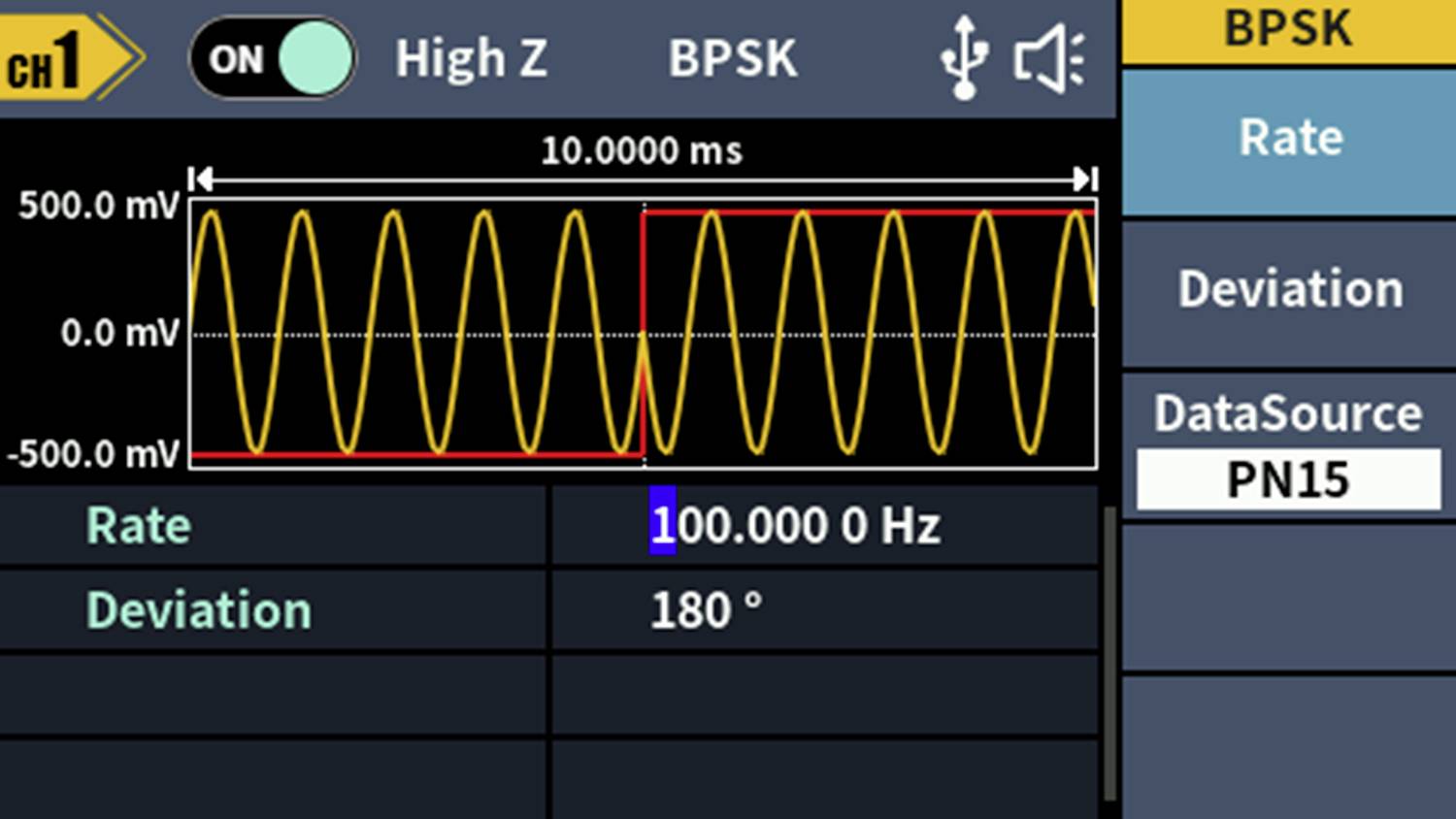

'Schermo dell'oscilloscopio con visualizzazione di una forma d'onda. Onda sinusoidale gialla tra -500,0 e 500,0 mV. Modalità BPSK, frequenza: 100,0000 Hz.'

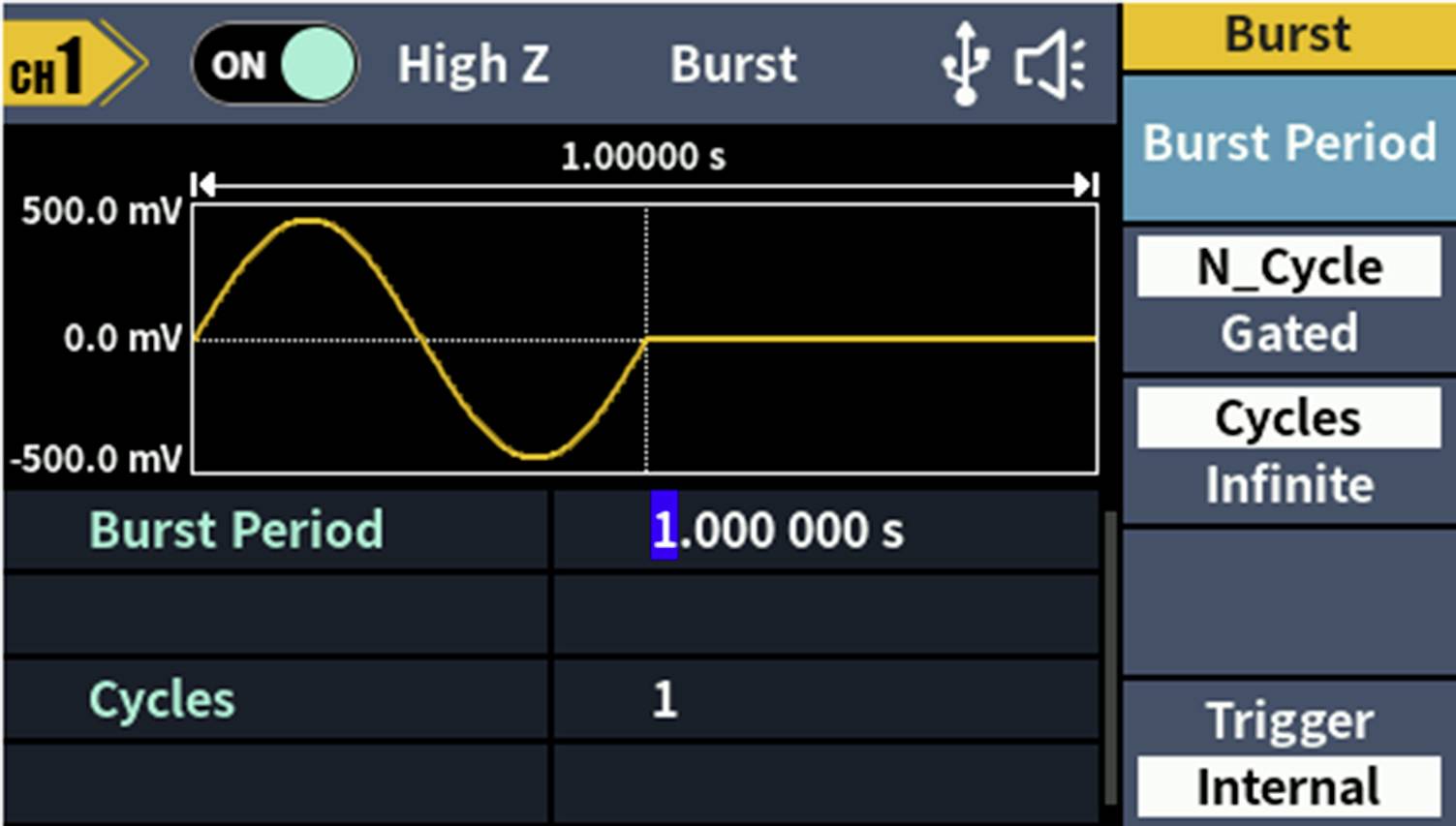

Lo schermo dell'oscilloscopio mostra un'onda sinusoidale con una durata di 1,000000 s e 1 ciclo in modalità burst.

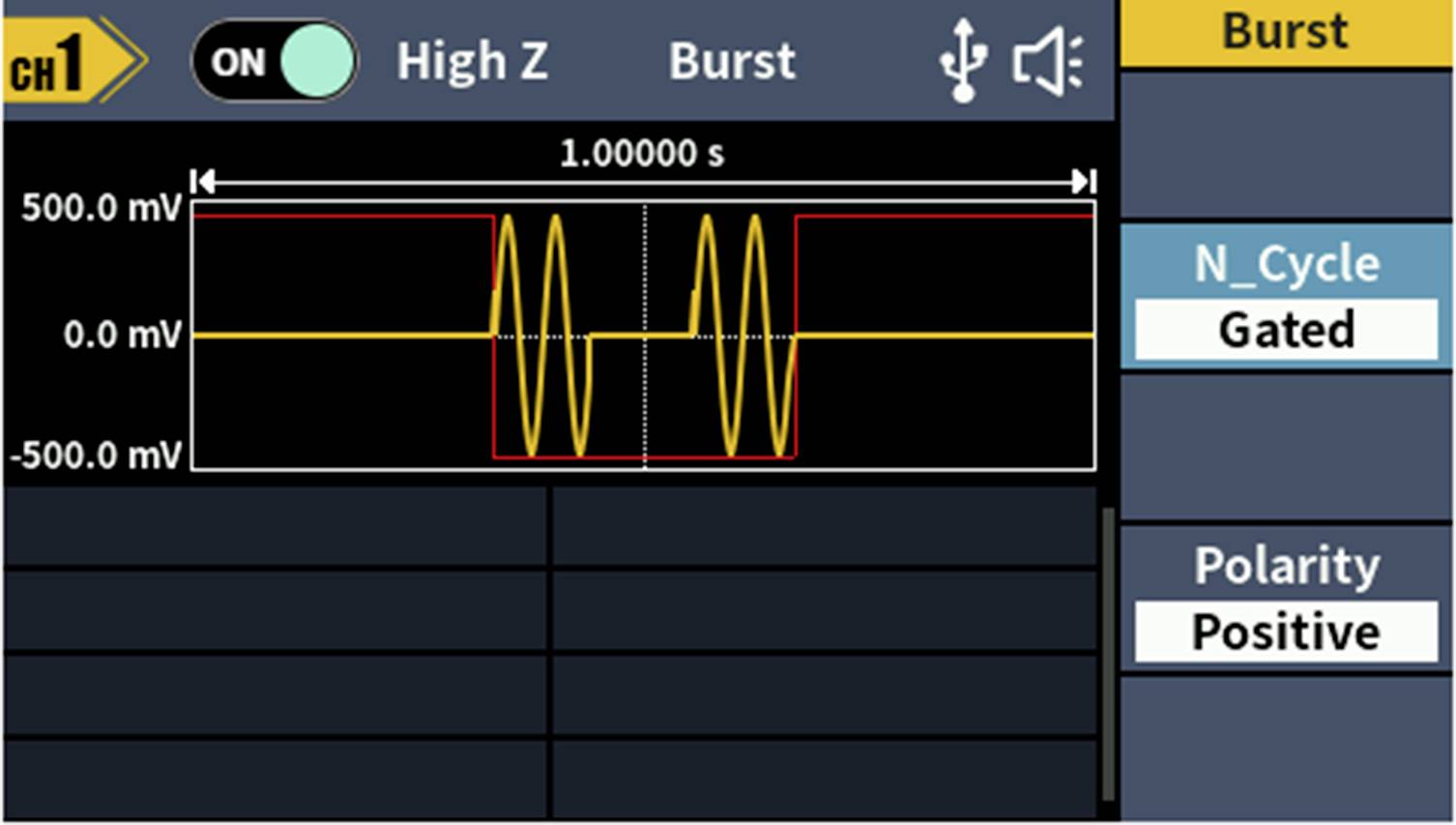

'Schermo dell'oscilloscopio con modalità burst: segnale con ampiezza di 500 mV e -500 mV, durata 1,00000 s, N_Cycle Gate, polarità positiva.'

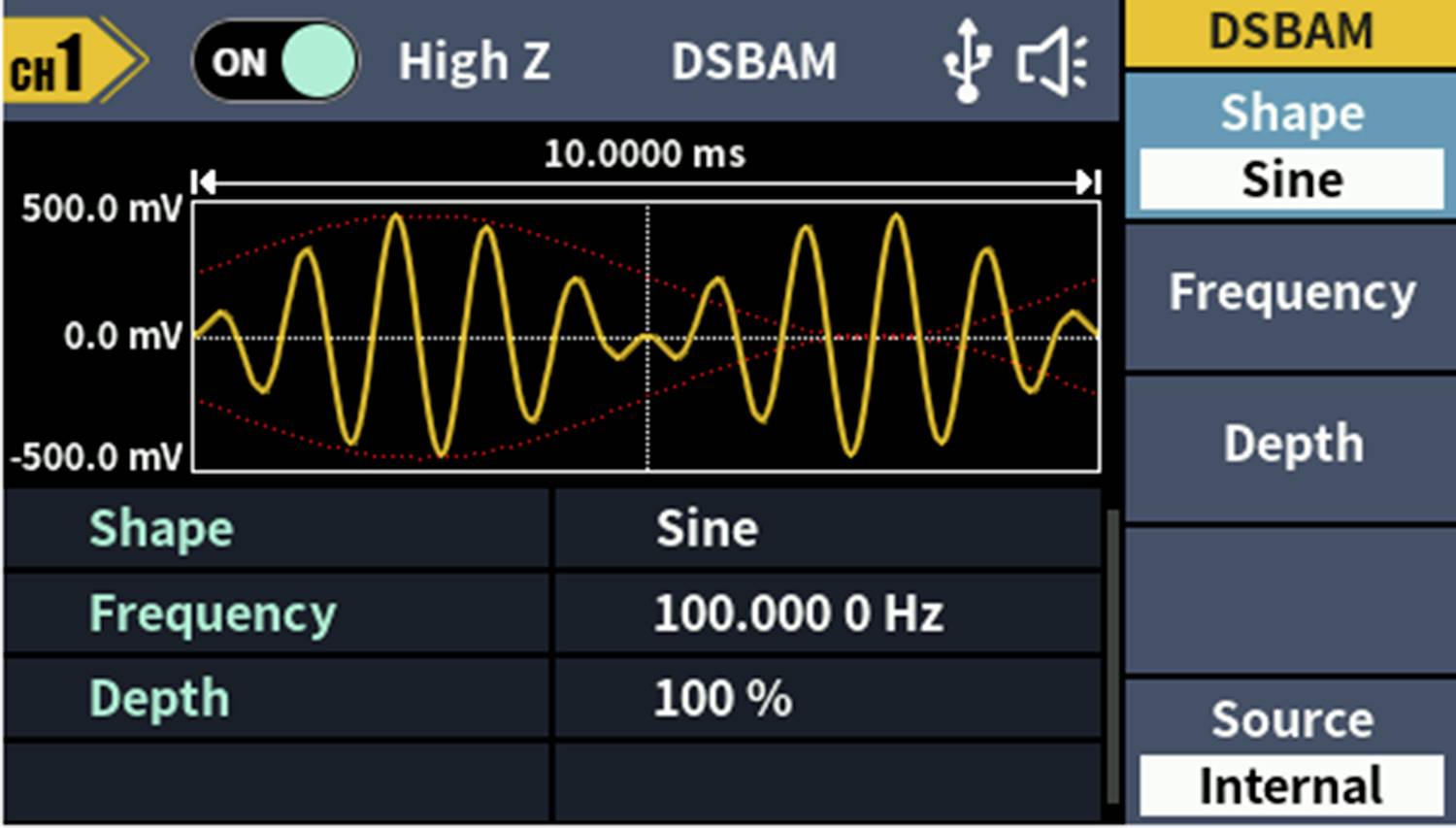

'Schermo dell'oscilloscopio che mostra un'onda AM'. Forma principale: Sinusoidale; Frequenza: 100 Hz; Profondità: 100%; Fonte: Interna.

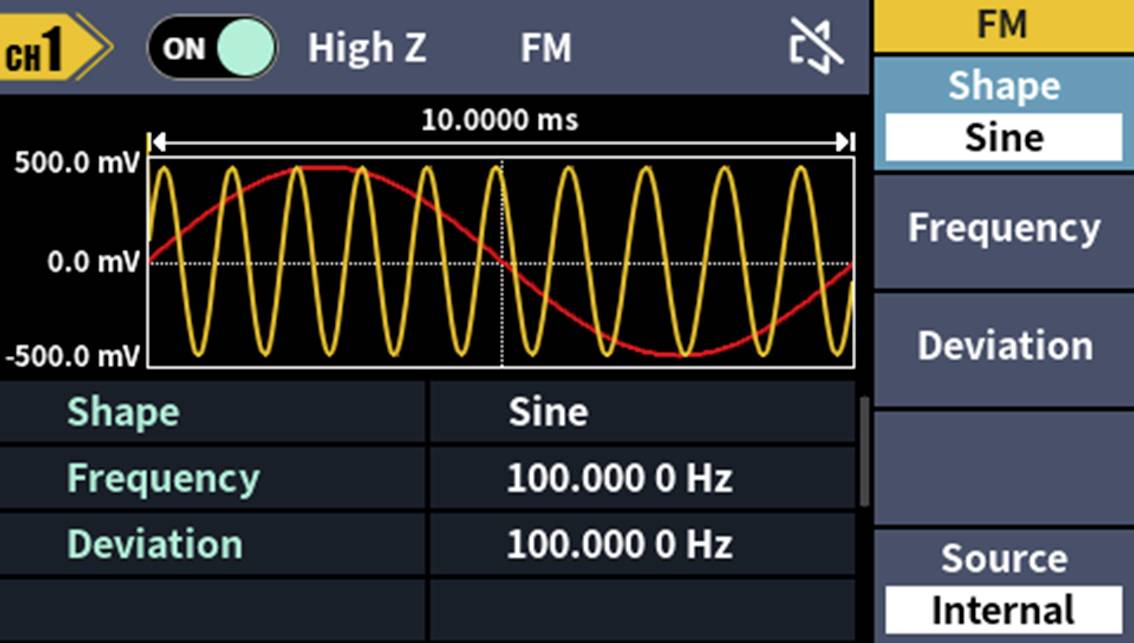

Un display dell'oscilloscopio mostra un'onda sinusoidale gialla e una linea rossa. Impostazioni: 'Forma: Sinusoidale', 'Frequenza: 100,000 Hz'.

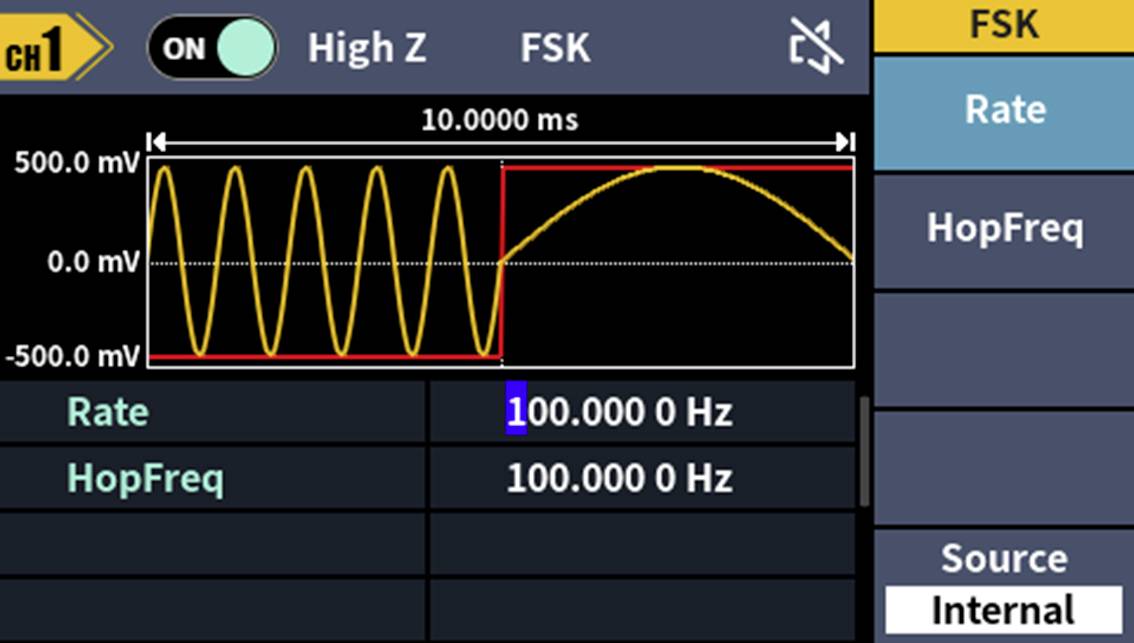

Diagramma di un oscilloscopio che mostra un segnale FSK con forma d'onda gialla. In alto: 'High Z', 'FSK'. Valori: 'Rate' 100.000 Hz, 'HopFreq' 100.000 Hz.

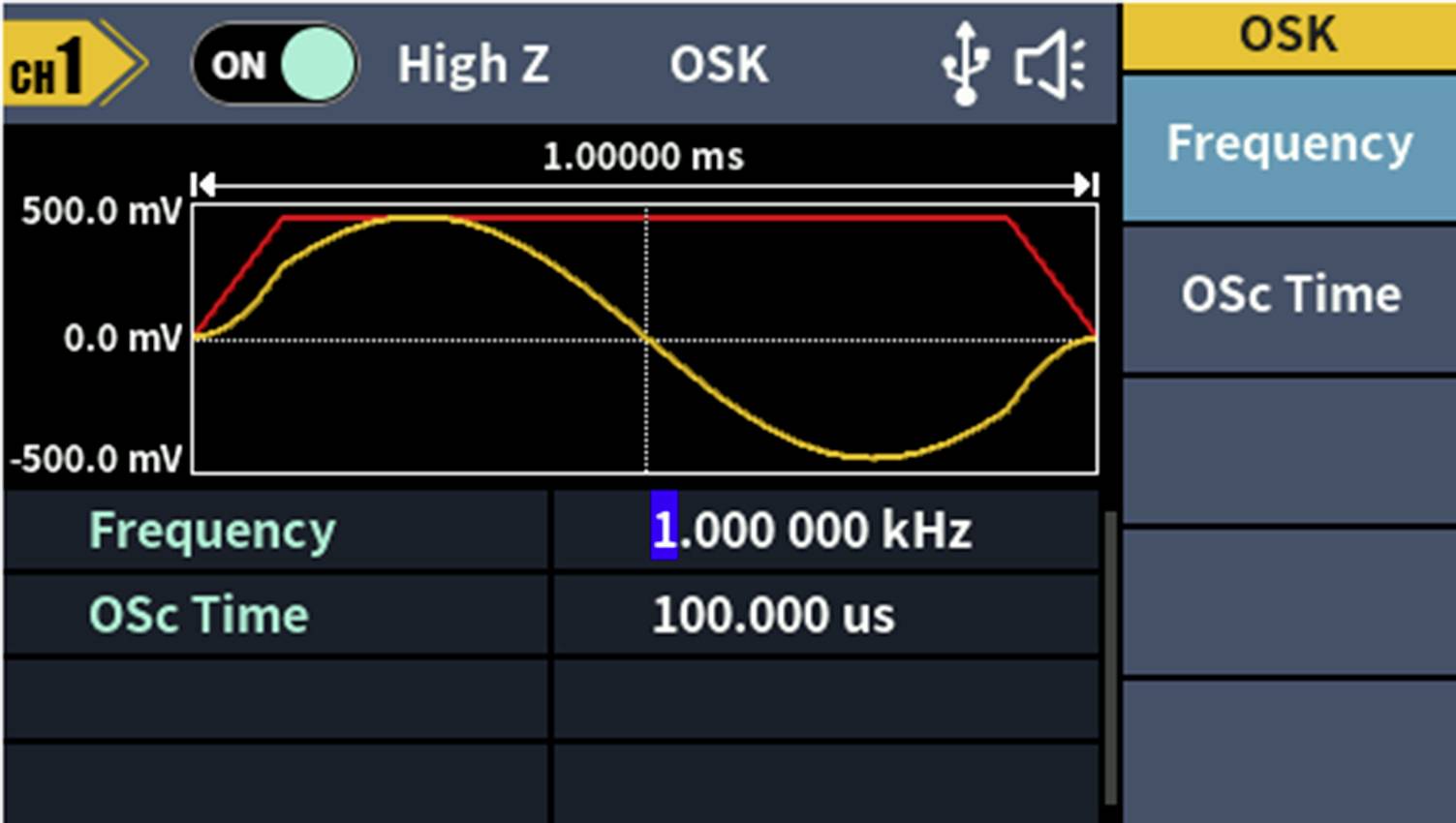

Il display dell'oscilloscopio mostra un'onda sinusoidale con frequenza di 1 MHz e durata di 100 µs. Frequenza e tempo di oscillazione sono evidenziati.

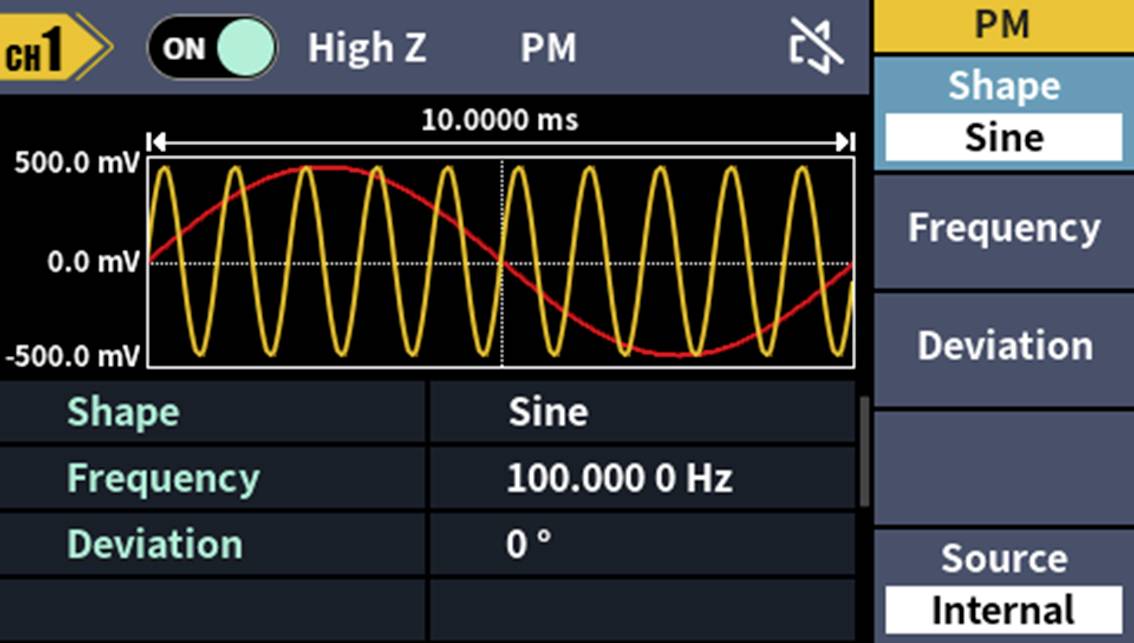

Schermo dell'oscilloscopio mostra un'onda sinusoidale con frequenza di 100 Hz e deviazione di 0°. Lato destro: impostazioni per forma, frequenza e sorgente.

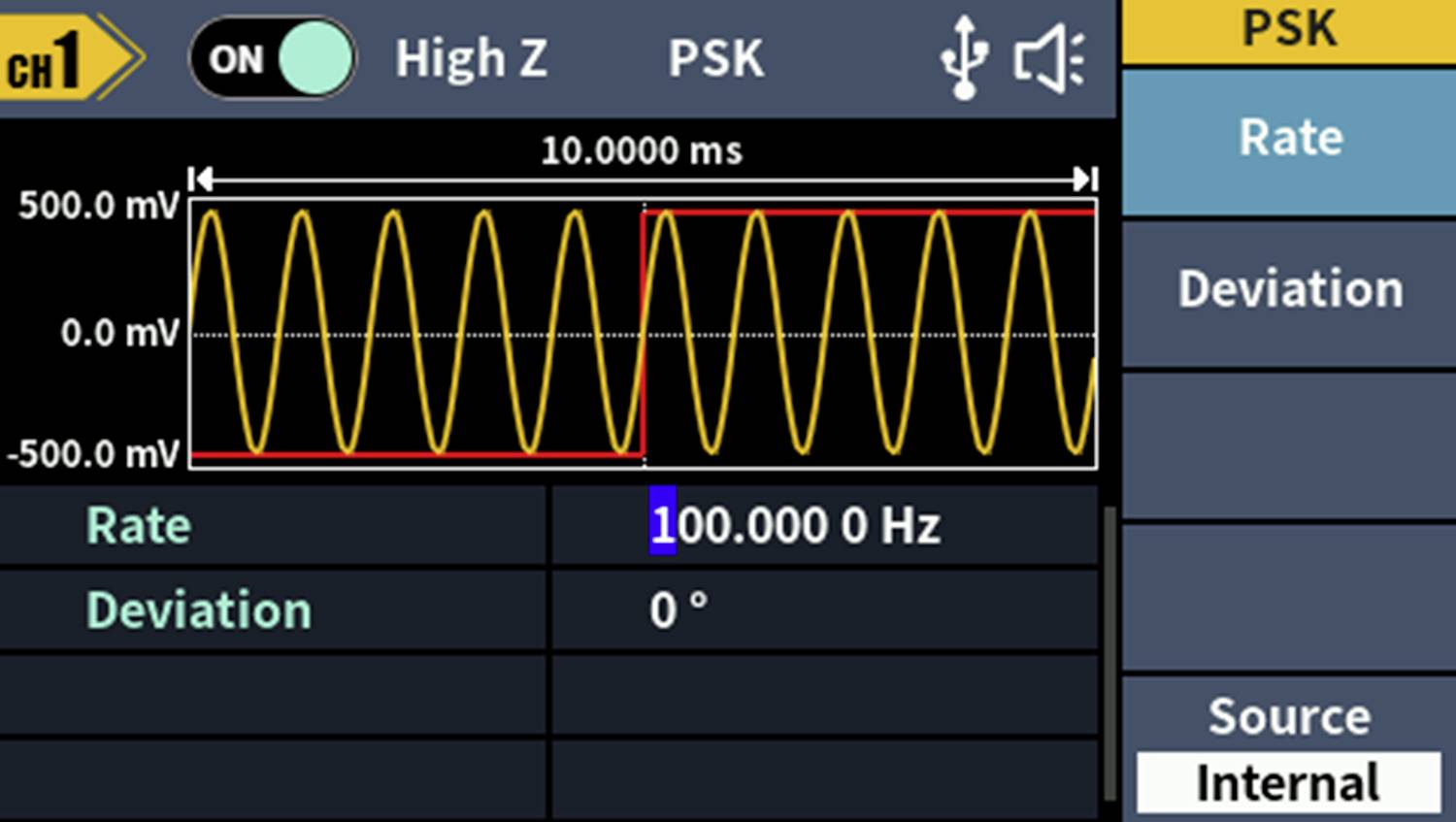

Schermo dell'oscilloscopio: Onda sinusoidale gialla con periodo di 10,0000 ms, ampiezza di 500 mV. Impostazioni: Frequenza 100 Hz, deviazione 0°, sorgente interna.

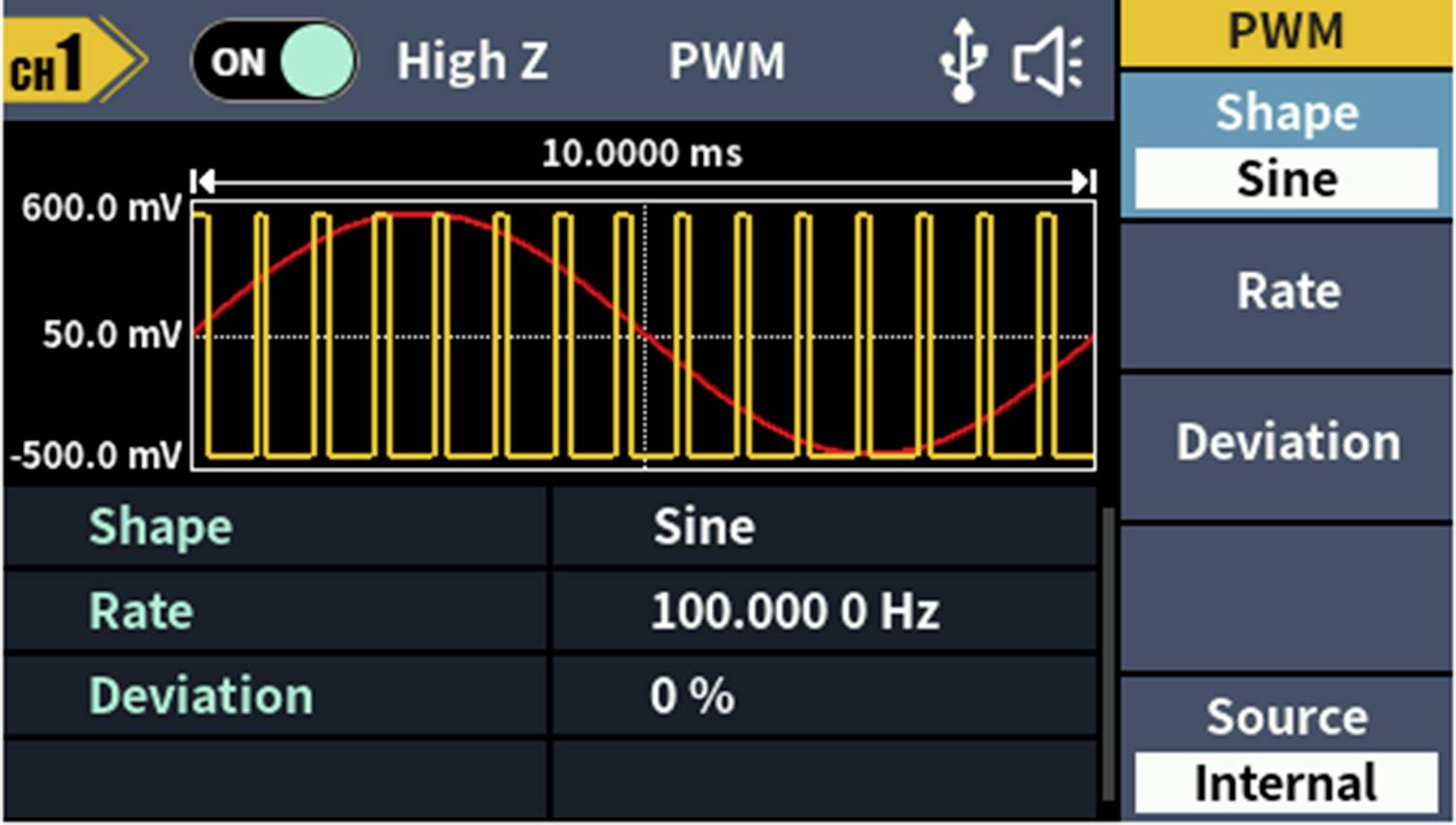

'Schermo dell'oscilloscopio che mostra la modulazione di larghezza di impulso (PWM) con onda sinusoidale. Parametri principali: Forma - Sinusoidale, Frequenza - 100 Hz, Deviazione - 0%.'

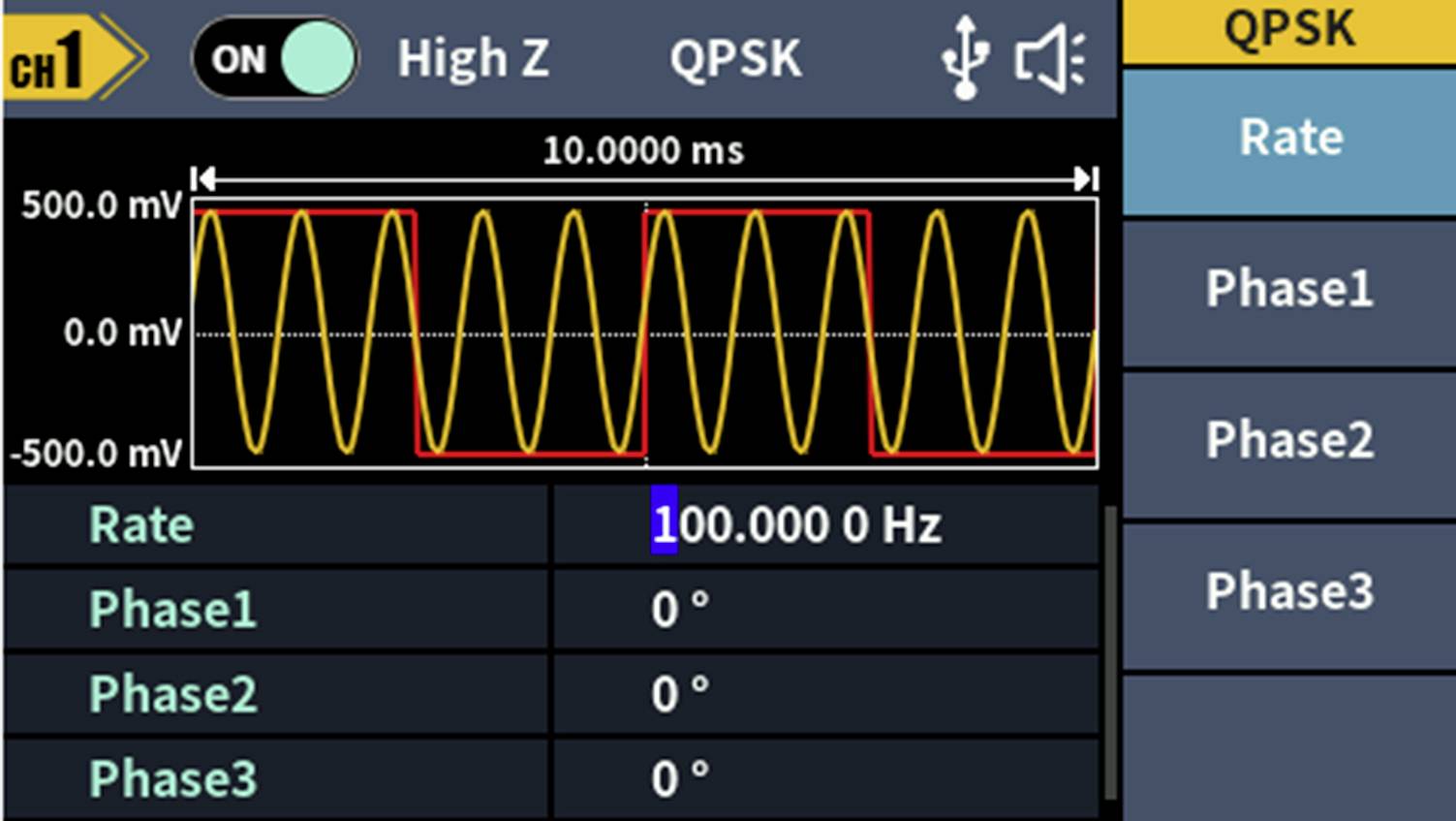

Schermo dell'oscilloscopio con segnale QPSK. Curva sinusoidale gialla con punte rosse. Impostazioni: Frequenza 100.000,0 Hz, angoli di fase tutti a 0°.

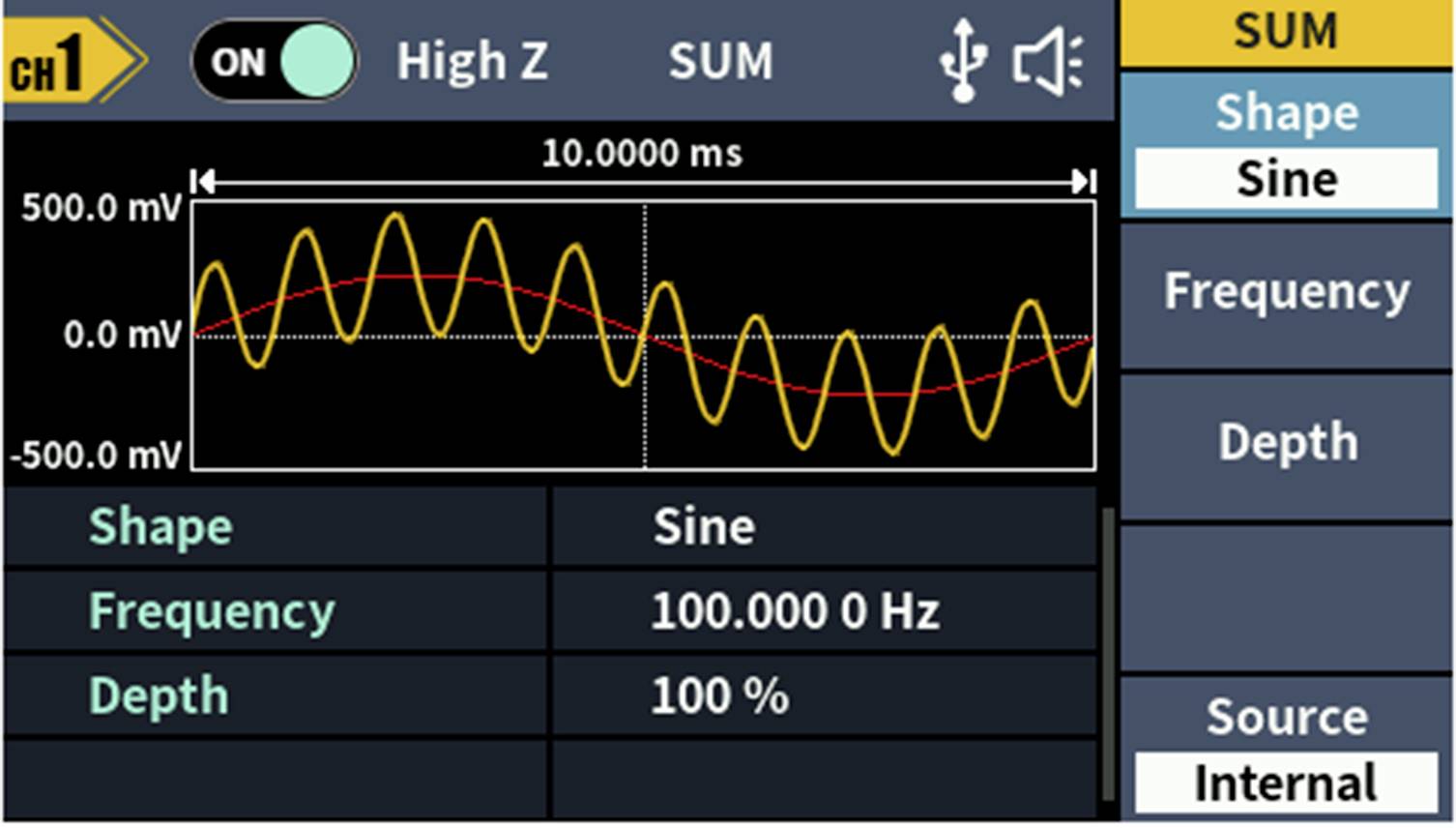

'Oscilloscopio mostra un'onda sinusoidale a 100 Hz. La linea gialla indica le fluttuazioni di tensione. Impostazione: Forma: Sinusoidale, Frequenza: 100 Hz, Profondità: 100%.'

'Display dell'oscilloscopio mostra un'onda sinusoidale gialla. Asse X: 1 microsecondo, Asse Y: 500 mV per divisione. Impostazioni: Lineare, Tempo di scansione: 1 secondo, Frequenza iniziale: 100 kHz, Frequenza finale: 1 MHz.'

1/28

Servizi e promozioni supplementari

Scheda tecnica (PDF)

57 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (239,99 € / Pezzo)

€

Segnala un problema

Highlights & Dettagli

Generatore di funzioni FG-1302

Uscita di frequenza 30 MHzRisoluzione di frequenza 1 µHz2 canaliDisplay LCD TFT da 9,14 cm (3,6") (480 x 272 pixel)Supporta SCPIVelocità di campionamento massima 125 MSA/s.Risoluzione verticale a 14 bit

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 1 µHz - 30 MHz

Segnale in uscita: Arbitrario

Intervallo di frequenza sinusoidale: 1µHz - 30 MHz

Coefficiente di distorsione sinusoidale: 0.2 %

Intervallo di frequenza dell'onda quadra: 1 μHz - 15 MHz

Tempo di salita onda quadra: 15 ns

Display: LCD

Triangolo intervallo di frequenza: 1 μHz - 1 MHz

Intervallo di frequenza ARB: 1 μHz - 10 MHz

: di fabbrica senza certificato

Dim.: (L x A) 200 mm x 92 mm

Peso: 1 kg

Numero canali: 2 canali

Frequenza (Max.): 30 MHz

Frequenza min.: 1 µHz

Caratteristiche: modulazione

Categoria di misura: CAT II 250 V

Larghezza: 200 mm

Altezza: 92 mm

Interfacce: USB 2.0 spina B

Alimentatori VDE: 230 V/AC

Tipo: FG-1302

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2616564 VOLTCRAFT FG-1302 Generatore di funzioni 1 µHz - 30 MHz 2 canali Arbitrario

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2616564 VOLTCRAFT FG-1302 Generatore di funzioni 1 µHz - 30 MHz 2 canali Arbitrario

Condizioni di garanzia

Condizioni di garanzia 2616564 VOLTCRAFT FG-1302 Generatore di funzioni 1 µHz - 30 MHz 2 canali Arbitrario

Download

Download 2616564 VOLTCRAFT FG-1302 Generatore di funzioni 1 µHz - 30 MHz 2 canali Arbitrario

Descrizione

Il generatore di funzioni DDS VOLTCRAFT FG-1302 con frequenza di campionamento di 30 MHz, 125 MSa/s e risoluzione verticale a 14 bit offre 2 canali indipendenti. L'ampia uscita della forma d'onda offre sinusoidale, rettangolare, impulso, rampa, rumore e 150 forme d'onda arbitrarie integrate.

Testo tradotto automaticamente

Versione

Ampia uscita della forma d'onda: Sinusoidale, rettangolare, impulso, rampa, rumore e 150 forme d'onda arbitrarie integrateLunghezza d'onda: Da 2 pts a 100 kMODULAZIONE DELLA FORMA D'ONDA: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, SWEEP, BURSTIntervallo di conteggio delle frequenze: Da 100 MHz a 100 MHzRisoluzione del contatore di frequenza: A 7 cifreIngresso: Ingresso contatore di frequenza, ingresso di modulazione esterno, ingresso trigger esternoUscita: SyncInterfaccia di comunicazione: Host USB, dispositivo USB
