Il cablaggio reinventato.
Quando lo status quo diventa una sfida...
Il settore della costruzione di macchine e impianti si trova oggi ad affrontare grandi sfide a causa della carenza di personale qualificato. Spesso i tuoi tecnici specializzati devono farsi carico di mansioni che potrebbero essere svolte molto più rapidamente. C'è un potenziale di ottimizzazione significativo soprattutto nel cablaggio di salvamotori e contattori. La tecnologia di connessione a vite, ancora ampiamente diffusa, richiede molto tempo. Sebbene le alternative come i morsetti a molla e Push-In offrano una soluzione più rapida, sono adatte solo in parte al personale non esperto e ai robot. Queste alternative sono più difficili da gestire e non si adattano a tutti i tipi di cavo. Inoltre, forniscono un feedback limitato sulla correttezza del collegamento...

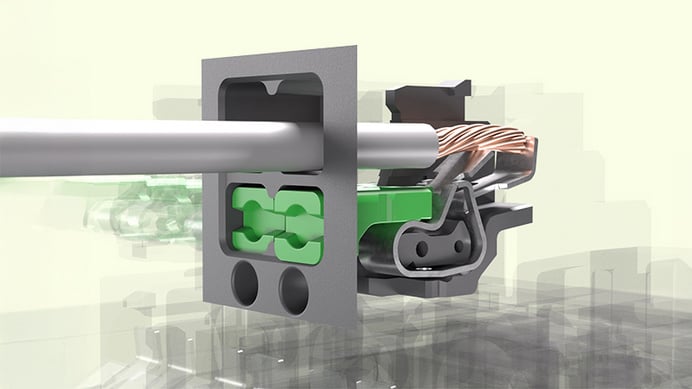

La nostra risposta...
Con oltre 100 anni di esperienza nella protezione del motore e nella tecnologia dei contattori, ti presentiamo la nuova generazione TeSys Deca con tecnologia Snap-In! Grazie a morsetti di collegamento innovativi e intuitivi, puoi effettuare una connessione elettrica senza attrezzi in un solo secondo per conduttore, riducendo i tempi di cablaggio fino al 96% rispetto ai metodi tradizionali. I robusti morsetti a molla sono progettati per non allentarsi nemmeno in caso di forti vibrazioni, eliminando la necessità di successivi serraggi. I connettori Snap-In si bloccano con un clic chiaramente udibile non appena il conduttore è posizionato correttamente, fornendo un feedback acustico, tattile e visivo. Questo ti garantisce un cablaggio rapido e affidabile, ideale anche per l'automazione tramite robot nella quadristica industriale. Puoi collegare conduttori sia flessibili che rigidi senza l'uso di capicorda, mentre speciali punti di prova consentono di effettuare facilmente la verifica del funzionamento.

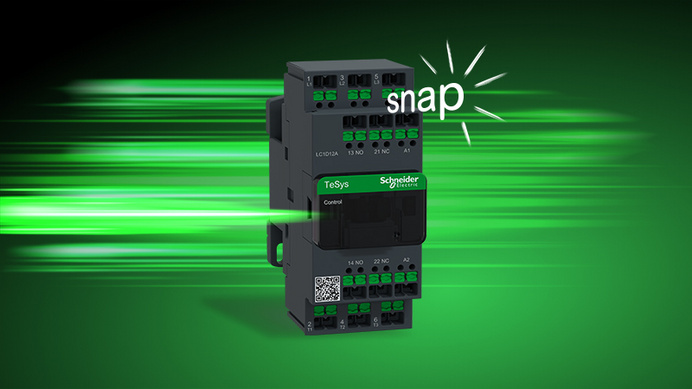

In un battibaleno!
Rivoluziona il tuo modo di lavorare con l'innovativa tecnologia di connessione Snap-In, progettata per garantirti un drastico risparmio di tempo durante la fase di cablaggio. Grazie a questo sistema, anche il personale non specializzato o i sistemi robotici possono eseguire collegamenti elettrici perfetti e privi di errori. L'intero processo di cablaggio si semplifica notevolmente: l'installazione si effettua con una sola mano e senza l'uso di utensili, supportata da chiari meccanismi di feedback visivo o sonoro e con il grande vantaggio di azzerare i costi di manutenzione. In questo modo, puoi mettere in funzione i tuoi impianti in modo rapido, efficiente e in totale sicurezza.
TeSys Snap-In | Panoramica del prodotto

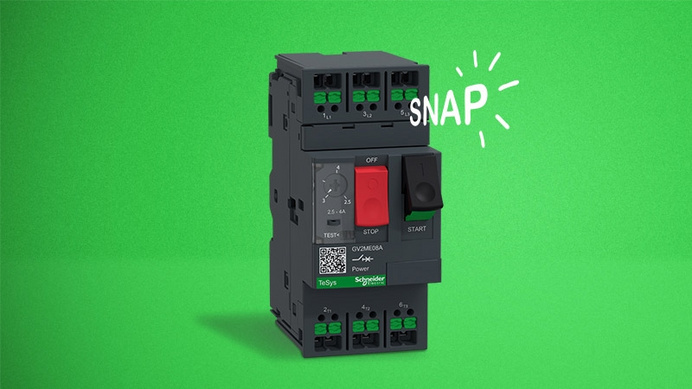

TeSys Deca Power GV2
Interruttore salvamotore
La tua protezione ideale contro sovraccarichi, cortocircuiti e mancanza di fase, per evitare surriscaldamenti e prevenire danni ai tuoi impianti.

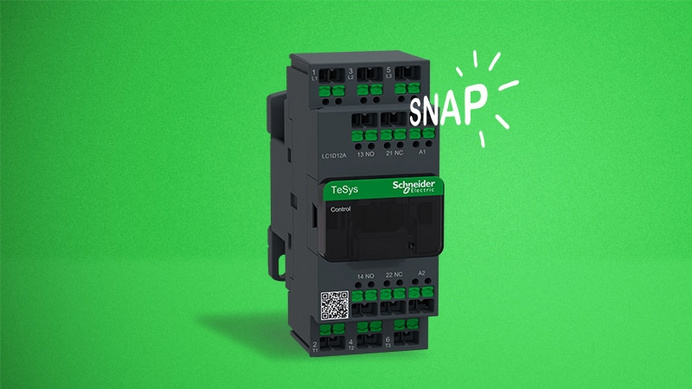

Contattori TeSys Deca LC1D
Contattori di potenza
Per gestire e interrompere grandi correnti nell'industria elettrica con la massima sicurezza ed efficienza

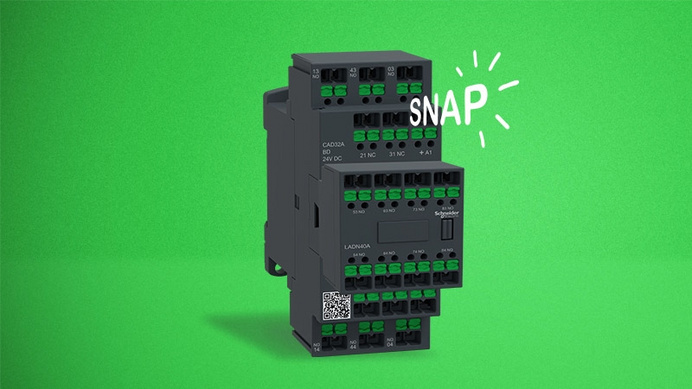

TeSys Deca CAD
Contattori ausiliari
Per l'automazione e la tecnologia di controllo: la tua soluzione ideale per la commutazione di piccole correnti o segnali di comando.
TeSys Snap-In
TeSys Snap-In
L'innovativa tecnologia di connessione Snap-In ti permette di risparmiare tempo grazie a un'installazione senza attrezzi, intuitiva e semplicissima da eseguire. Questo non solo riduce drasticamente i tempi di montaggio, ma azzera anche il rischio di infortuni. La flessibilità del sistema si rivela un vero asso nella manica, specialmente nei punti più difficili da raggiungere. Inoltre, abbatti i costi eliminando l'acquisto e la manutenzione degli utensili. Una soluzione efficiente, sicura e sostenibile: perfettamente su misura per le tue esigenze.

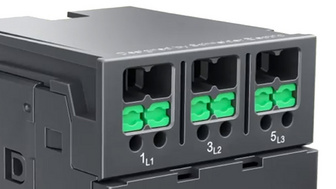

Stato alla consegna
Il dispositivo ti viene fornito con una molla precompressa. La posizione del pulsante ti mostra chiaramente lo stato di commutazione del punto di serraggio precompressa.

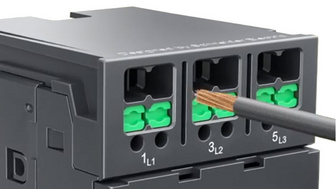

Cablaggio
Puoi inserire il filo spellato nel punto di serraggio in modo sicuro e senza intoppi, senza bisogno di alcuna preparazione aggiuntiva.

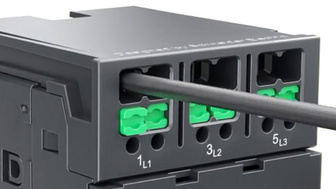

Serraggio
Quando il filo tocca il contatto di terra del morsetto, la molla del punto di serraggio si sblocca e scatta sul morsetto. Noterai subito un chiaro "clic", che conferma il cambio di posizione della leva.
Rimozione del cablaggio
Ti basta azzerare tutti i pulsanti con un semplice cacciavite (2,5-3,5 mm) per estrarre i cavi dai morsetti senza alcuno sforzo e con una sola mano.
Tecnologie di connessione a confronto
| Tipo di connessione | Cavo flessibile senza capocorda | Vuoi un cablaggio rapido senza attrezzi? | Visualizzazione dello stato di connessione | Connessione zero manutenzione | È possibile scollegare i cavi con una sola mano? |
|---|---|---|---|---|---|
| Connessione a scatto | Sì | Sì | Sì | Sì | Sì |
| A innesto rapido | Sì | - | - | Sì | - |
| Bilanciatore a molla | Sì | - | - | Sì | - |
| Vite | - | - | - | - | - |

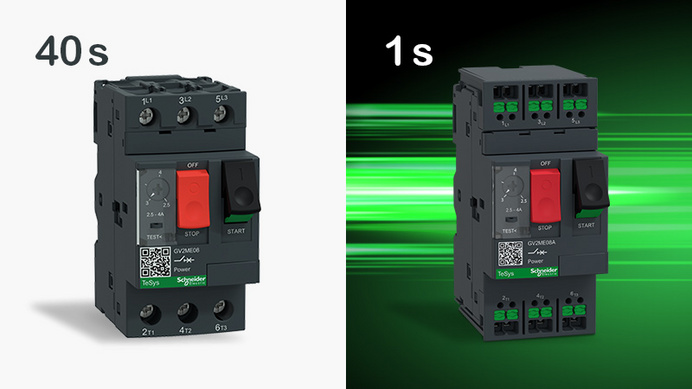

Più tempo per ciò che conta – in un battibaleno!
Grazie alla massima semplicità di cablaggio, collegare i fili ai morsetti diventa un'operazione immediata e senza sforzo, sia per gli operatori che per i sistemi automatizzati, riducendo drasticamente i tempi di installazione. Con la tecnologia Snap-in ti bastano solo due secondi per collegare un conduttore: un risparmio di tempo del 96% rispetto ai circa 30 secondi richiesti dalle tradizionali connessioni a vite. Inoltre, il cablaggio Snap-in accelera le operazioni fino all'88% anche rispetto ai morsetti a molla e ai sistemi Push-In.
| Tipo di connessione | Preparazione alla spelatura | Prepara il terminale del cavo | Tempo di connessione | Tempo totale di cablaggio |
|---|---|---|---|---|
| Connessione a scatto | 1 s | N/D 11 s | 1 s senza capocorda ausiliario 1 s con capocorda preisolato | 2-12 s senza capocorda ausiliario 2-12 s con capocorda preisolato |
| A innesto rapido | 1 s | N/D 11 s | 6 s senza capocorda ausiliario 2 s con capocorda preisolato | 7-18 s senza capocorda ausiliario 3 - 14 s con capocorda preisolato |
| Bilanciatore a molla | 1 s | N/D 11 s | 6 s senza capocorda ausiliario 2 s con capocorda preisolato | 7 - 18 s senza capocorda ausiliario 3 - 14 s con capocorda preisolato |
| Vite | 1 s | 11 s | 18 s | 30 s |
*AEH = Terminale a bussola

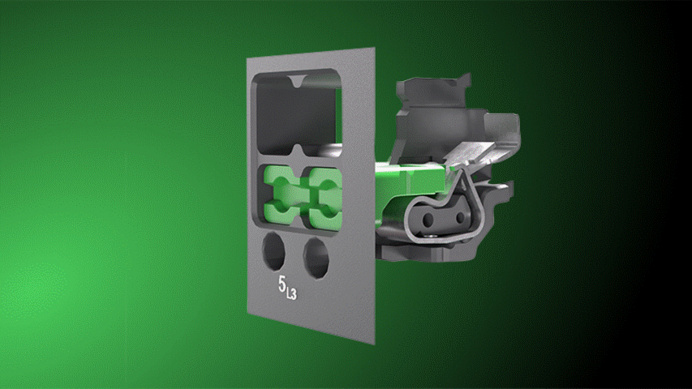

Mantiene le promesse – in un batter d'occhio!
Una caratteristica straordinaria della nuova tecnologia di connessione Snap-In è la sua totale assenza di manutenzione. Le molle integrate esercitano una pressione così forte che i contatti non si allentano nemmeno in caso di forti urti o vibrazioni. Questo rende questi morsetti, particolarmente resistenti, ideali per i quadri elettrici in ambienti gravosi o in punti di difficile accesso per la distribuzione elettrica. I settori d'impiego tipici includono il trasporto ferroviario, le macchine edili o i contesti industriali più sfidanti. Puoi contare su un collegamento elettrico che previene i cablaggi errati anche in condizioni estreme, evitando così lunghi interventi di manutenzione o persino fermi macchina dovuti a connessioni allentate.

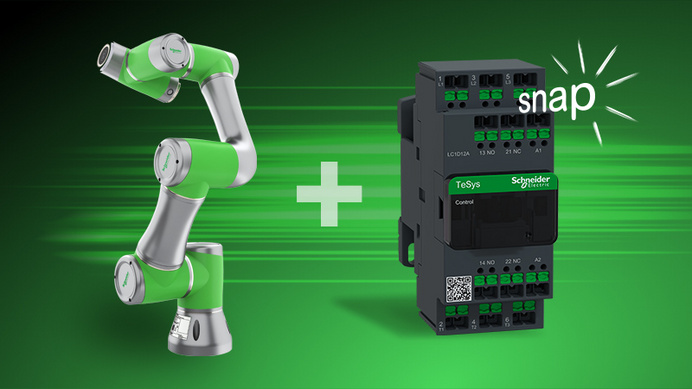

Pronto per la robotica – in un battibaleno!
L'innovativo morsetto di collegamento Snap-In è progettato specificamente per un futuro automatizzato e, quindi, è già "Ready-to-Robot". Un cobot (robot collaborativo) come il Lexium Cobot di Schneider Electric può farsi carico delle necessarie operazioni di cablaggio: al braccio robotico basterà semplicemente inserire il conduttore nell'apposita apertura. Grazie a un chiaro feedback visivo e acustico al momento dell'innesto, un robot dotato di sensori adeguati può verificare che sia stato raggiunto il contatto ottimale. Desideri automatizzare i tuoi processi? I nostri esperti sono a tua completa disposizione per valutare la tua richiesta di progetto.
