Elettrovalvole

Cose da sapere sulle elettrovalvole

• Cosa sono le elettrovalvole?

• Come funzionano le valvole elettromagnetiche?

• Dove vengono utilizzate le elettrovalvole?

• Quali elettro valvole sono disponibili presso Conrad?

• FAQ - cosa si deve osservare quando si lavora con le elettro-valvole?



Cosa sono le elettrovalvole?

Le elettrovalvole utilizzano la forza degli elettromagneti per aprire o chiudere le valvole. In questo modo è possibile controllare il flusso di liquidi e gas. Il supporto da controllare è sempre separato spazialmente dal controllo.

In questa categoria, in aggiunta all'utilizzo della forza magnetica di una bobina chiusa, Conrad offre anche valvole in cui il controllo è azionato da gas o liquidi.

Un altro tipo di azionamento è dotato di servomotori, in modo che non solo gli stati della valvola "aperta" e "chiusa" possano essere controllati, ma anche il dosaggio.

Le valvole recano le denominazioni "via" che descrivono il numero di vie di regolazione disponibili: "2/2" significa "aperto" o "chiuso", paragonabile ad una saracinesca in un corso d'acqua. "3/2" offre un'uscita alternativa quando la prima uscita è chiusa.



Come funzionano le elettrovalvole?

Il principio di funzionamento può essere suddiviso in quattro soluzioni tecniche:

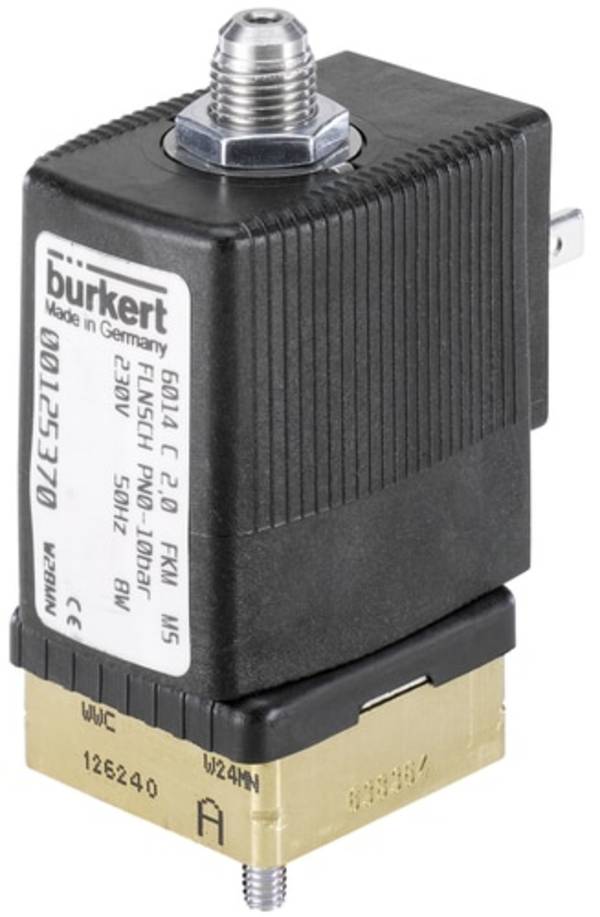

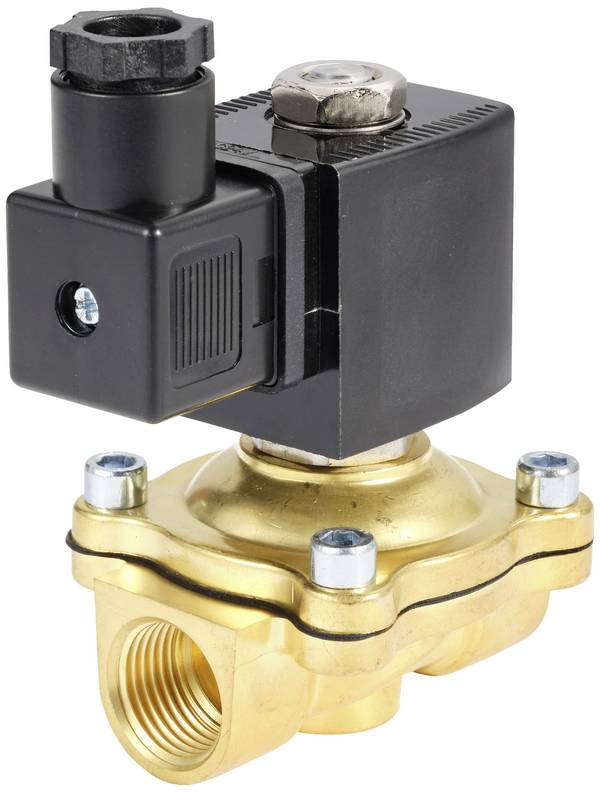

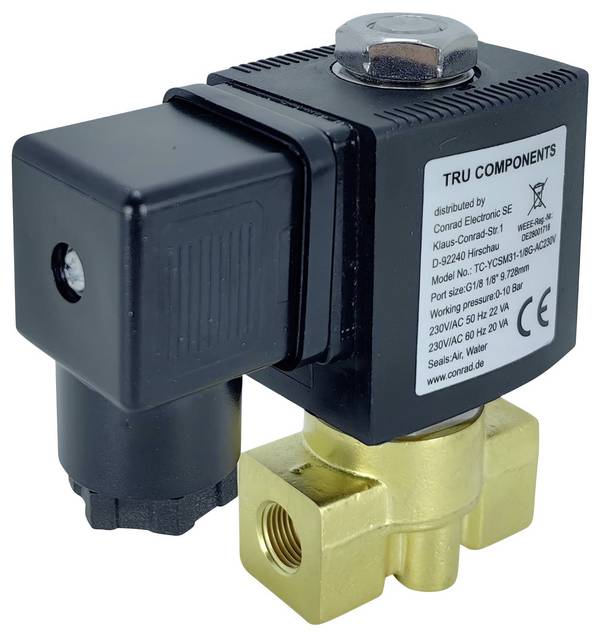

Valvole controllate direttamente

L'elettromagnete di azionamento è collegato direttamente all'elemento di tenuta. Quando l'elettromagnete è spento, una molla di compressione mantiene chiusa la valvola. Per aprire la valvola, l'elemento di tenuta deve essere sollevato dalla sede della valvola solo per mezzo della trasmissione elettromagnetica.

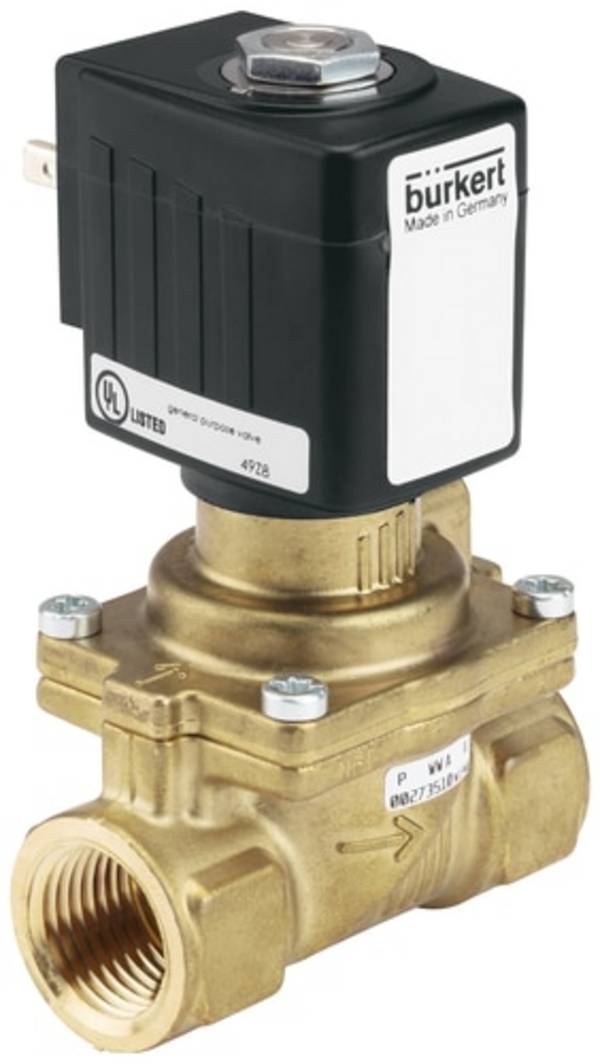

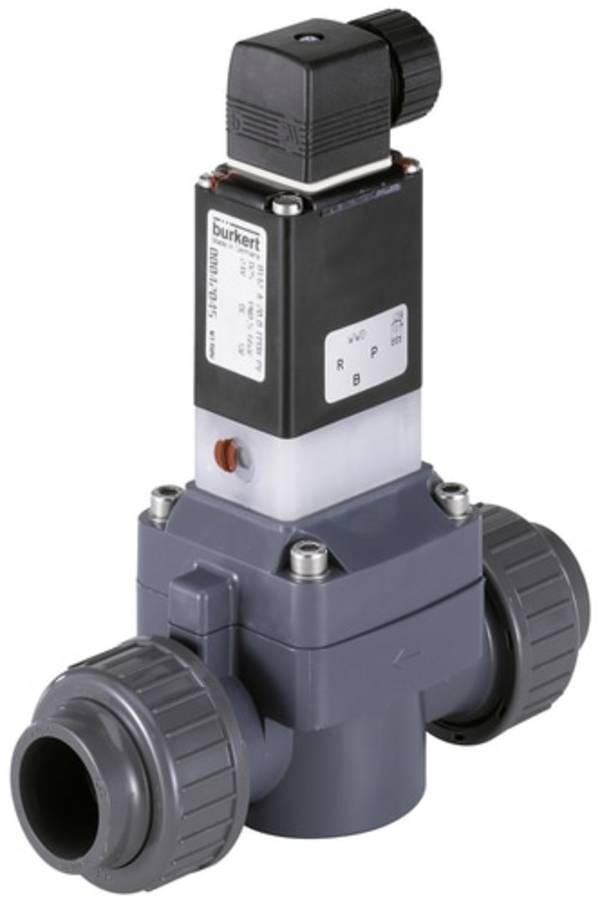

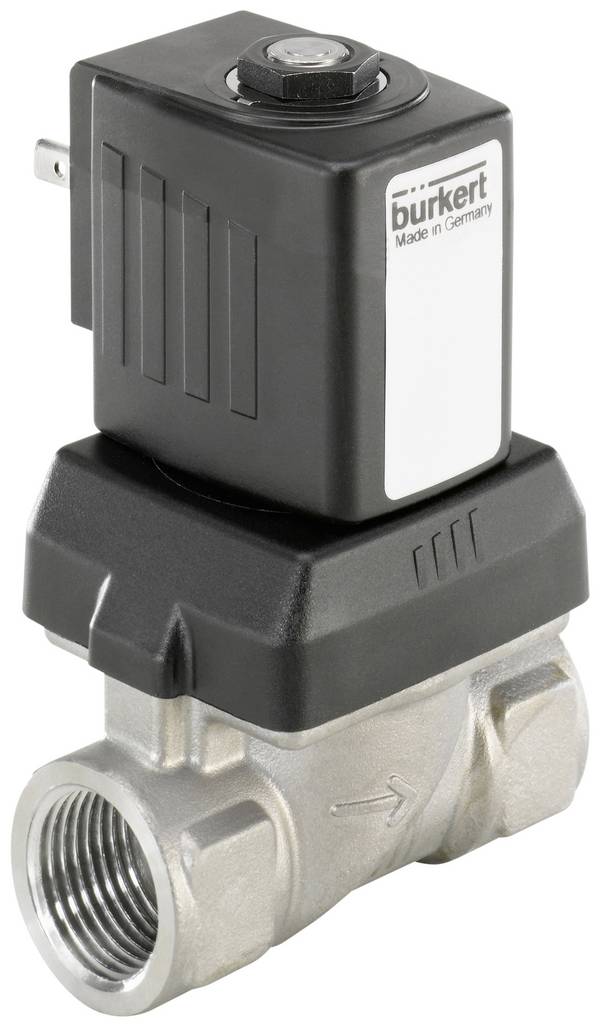

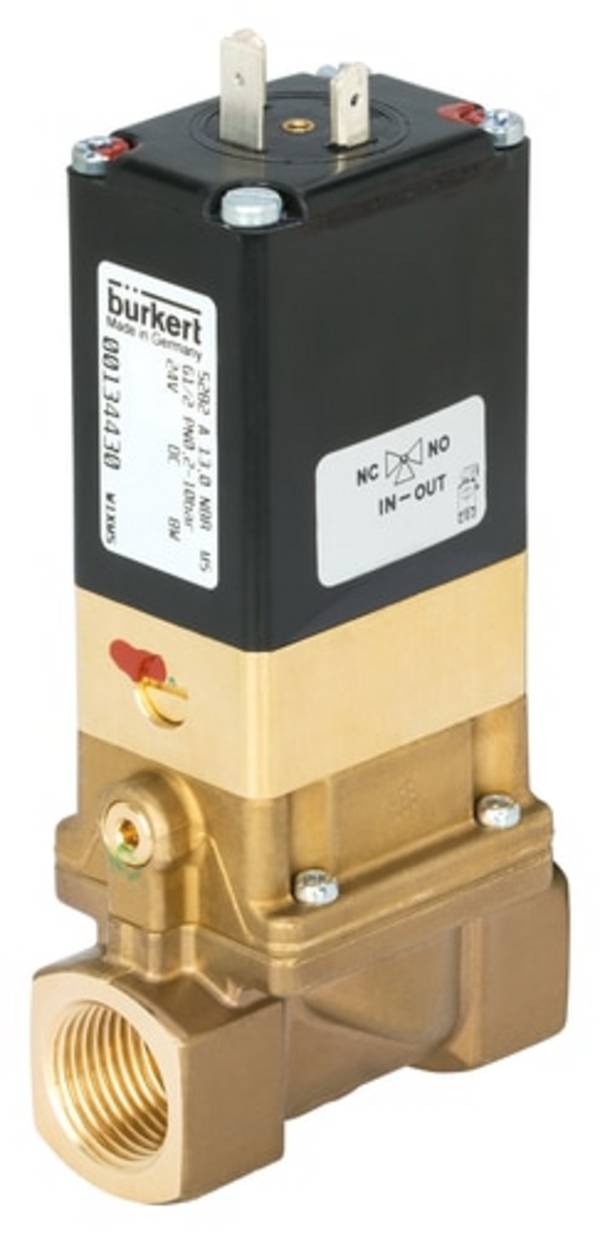

Valvole controllate da pilota

Le valvole di questo tipo richiedono l'apertura e la chiusura di una differenza di pressione della pressione di esercizio. La pressione minima è indicata nella scheda tecnica. L'azionamento svolge qui solo una funzione pilota che alleggerisce l'elemento di tenuta principale (membrana o pistone). La pressione del supporto solleva la guarnizione principale. In questo modo i piccoli magneti possono controllare pressioni elevate.

Valvole a pressione

Una combinazione di valvole controllate da pilota e controllate direttamente, in modo che l'azionamento possa aprire e chiudere la valvola anche senza il supporto di una pressione differenziale.

Valvole controllate dalla pressione

Le valvole di questo tipo sono controllate da una cosiddetta valvola pilota separata e possono controllare con mezzi di controllo a temperature elevate, grandi pressioni, sostanze sporche o aggressive.



Dove vengono utilizzate le elettrovalvole?

Non c'è quasi nessun settore tecnico in cui non si utilizzano valvole (magnetiche). In questo caso si possono citare: Centrali elettriche, industria di produzione e lavorazione di petrolio, chimica e gas, impianti di riscaldamento, impianti di climatizzazione e di scarico in veicoli, gestione di acque e acque reflue in vagoni ferroviari, tecnologia ambientale e industria alimentare e delle bevande.



Quali elettro valvole sono disponibili presso Conrad?

Le elettrovalvole offerte possono essere selezionate nell'shop online di Conrad secondo diversi criteri. Questi includono:

Materiale dell'alloggiamento

Il materiale utilizzato per l'alloggiamento attraverso il quale scorre il fluido da controllare ha un'influenza significativa sulle temperature possibili, sulla pressione massima possibile e sul tipo di fluido. Può essere scelto tra acciaio inox, ottone, PVC, PVDF, poliammide, polisolfuro di polifenilene e polipropilene.

Materiale di tenuta

La guarnizione garantisce una chiusura affidabile tra la sede della valvola e l'elemento di bloccaggio. Il materiale utilizzato è orientato principalmente al mezzo da controllare.



I materiali di tenuta in sintesi:

EPDM: gomma etilene propilene diene

Particolarmente adatto per acqua calda e vapore acqueo, detergenti, natron, oli e grassi siliconici, molti acidi diluiti e sostanze chimiche. Non compatibile con tutti i prodotti petroliferi.

FKM: Gomma fluorata

Elevata resistenza alla temperatura e agli agenti chimici, buona resistenza all'invecchiamento e all'ozono e comportamento antincendio autoestinguente. Non resistente, tra l'altro, all'acqua calda, al vapore acqueo, ai liquidi dei freni a base di glicole e a determinati acidi organici.

FPM:

Denominazione DIN/ISO per FKM. FKM è la denominazione secondo ASTM, un'organizzazione internazionale di standardizzazione (originariamente American Society for Testing and Materials).

NBR: Materiali in tessuto di gomma

Guarnizioni a base di cotone o fibre sintetiche. Il tessuto viene impregnato con NBR e quindi vulcanizzato per la guarnizione. Elevata resistenza all'usura, ottime proprietà di attrito e scorrimento, buona resistenza alle basse temperature e un'elevata resistenza alla pressione e stabilità dimensionale.

PEEK: Polyetheretheretherketon

Plastica termoplastica flessibile con ottima resistenza chimica in un intervallo di temperatura da -100 a +300 gradi Celsius. Resistente alle radiazioni (energia atomica), lubrificanti minerali, benzina, idrocarburi, acidi minerali e organici deboli, alcali, acetone, alcol, acqua calda e vapore acqueo.

PTFE: Politetrafluoroetilene

Resistenza chimica quasi universale da -100 a +250 °C, ottime proprietà di scorrimento, resistenza all'ozono, agli agenti atmosferici e all'invecchiamento quasi illimitata. Adatto per quasi tutti i mezzi idraulici e lubrificanti. Fisiologicamente sicuro e quindi adatto anche per alimenti, settori di impiego farmaceutico e medico. Questa plastica non è infiammabile.



Principio operativo

Visualizza solo le elettrovalvole chiuse in posizione di riposo.

Categoria

La voce di menu descrive la versione tecnica del comando valvola:

• Valvola pneumatica a controllo diretto
• Valvola a controllo diretto
• Valvola controllata dall'aria
• Valvola pneumatica ad azionamento meccanico
• Valvola servocomandata

Pressione di esercizio max./min.
Da un massimo di 0,2 a 100 bar e un minimo di -1 (vuoto) fino a 0,5 bar.
Max./Min. Temperatura media
selezionabile singolarmente in un intervallo complessivo da -40 a +180 gradi Celsius.

Funzione

Distingue in valvole a 2/2 e 3/2 vie.

Collegamento

Mostra tutti i collegamenti in dimensioni standard.

Tensione d'esercizio

Questo va da 12 volt DC a 24 volt AC/DC fino a 110/230 volt AC. La tendenza è quella di fornire una bassa tensione.

Medio

Probabilmente la più importante possibilità di selezione dopo sostanze aggressive, neutre o leggermente sporche, nonché gas (neutri) e liquidi neutri, puliti e sporchi.

Particolarità

Mostra le possibilità di collegamento con flangia o manicotto.



 FAQ - cosa si deve osservare quando si lavora con le elettro-valvole?

• Queste valvole vengono spesso utilizzate in connessione con sostanze pericolose: La conformità alle norme di salute e sicurezza sul lavoro è una priorità assoluta.
• Prima di lavorare su impianti controllati con valvole, il sistema deve essere privo di pressione prima del montaggio/smontaggio dei collegamenti. Osservare anche le norme di sicurezza generali per la gestione della tensione elettrica.
• Prima di iniziare i lavori di manutenzione e riparazione, assicurarsi che il sistema non venga rimesso in funzione involontariamente. In seguito, deve essere garantito un riavvio controllato.
• In caso di guasto, verificare che la valvola e tutti i collegamenti siano installati correttamente e che non siano presenti danni.
• Se un magnete non funziona, verificare che non vi siano cortocircuiti o interruzioni della bobina o che lo sporco ostacoli la corsa di lavoro del magnete.
• Osservare le istruzioni del produttore quando si utilizzano guarnizioni sugli scarichi e gli scarichi delle valvole.
• Utilizzare solo strumenti e utensili idonei e intatti.
• Utilizzare le istruzioni per l'uso e l'installazione in dotazione e conservarle in caso di riparazioni.
