Fusibili Neozed

Cose da sapere su Neozed

Fino a quando non sono stati sostituiti da interruttori automatici, c'erano fusibili in ogni casa. Nel settore industriale, il sistema Neozed è diffuso ancora oggi. Spieghiamo la struttura e il funzionamento dei fusibili e cosa considerare per il loro uso.

• Cos'è un fusibile Neozed?

• Fusibile Neozed: Struttura e funzionamento

• Alcune delle più comuni serie di operazioni

• Il sezionatore del carico di sicurezza NH

• La nostra buona pratica: prestare attenzione agli indumenti protettivi durante la sostituzione del fusibile

• Cosa bisogna considerare quando si ha a che fare con i fusibili Neozed?

• FAQ - domande frequenti sui fusibili Neozed

Cos'è un fusibile Neozed?

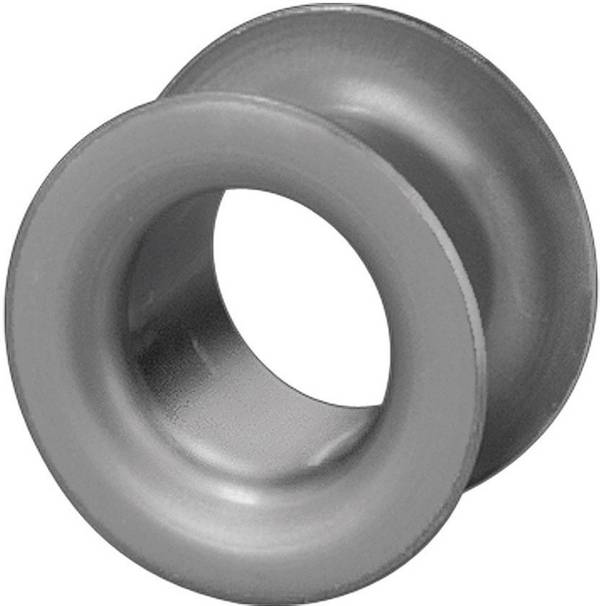

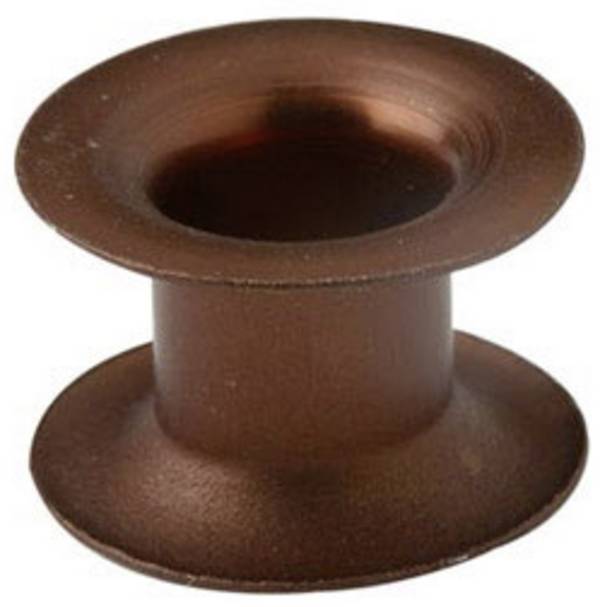

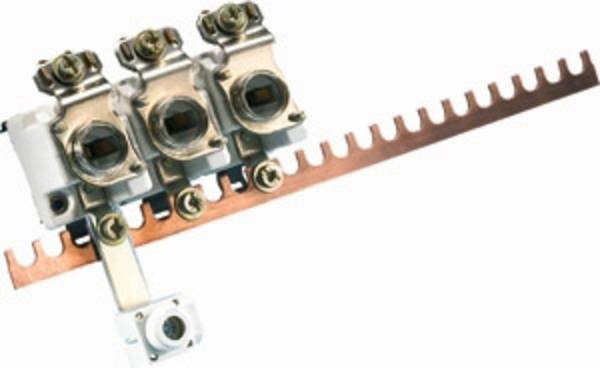

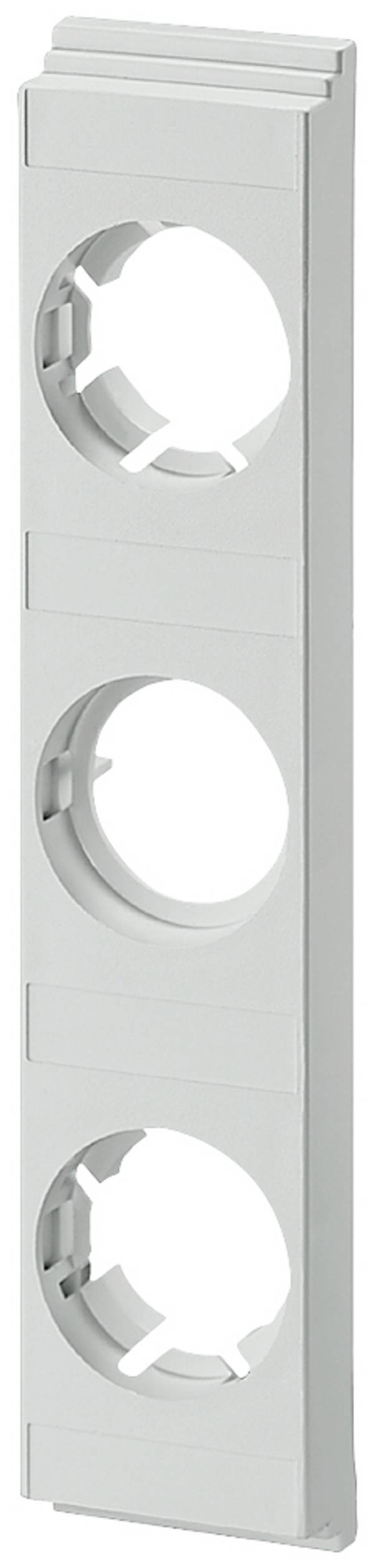

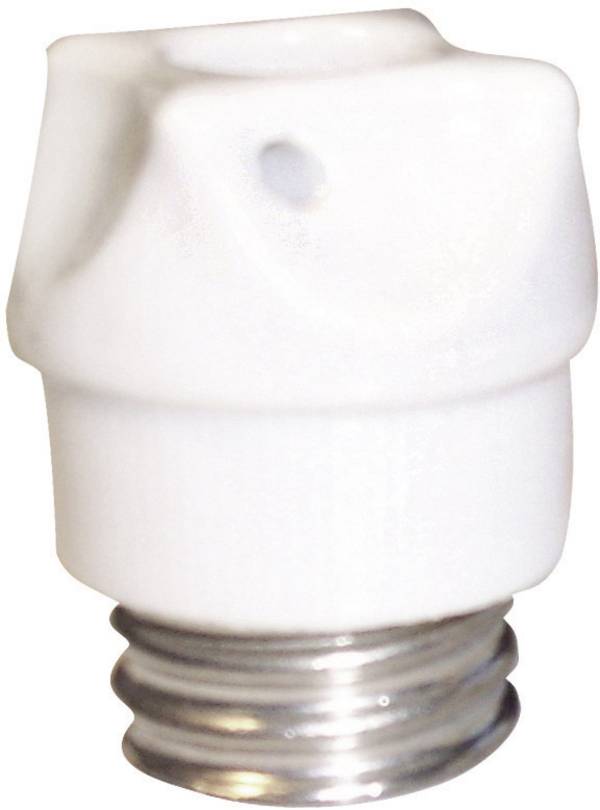

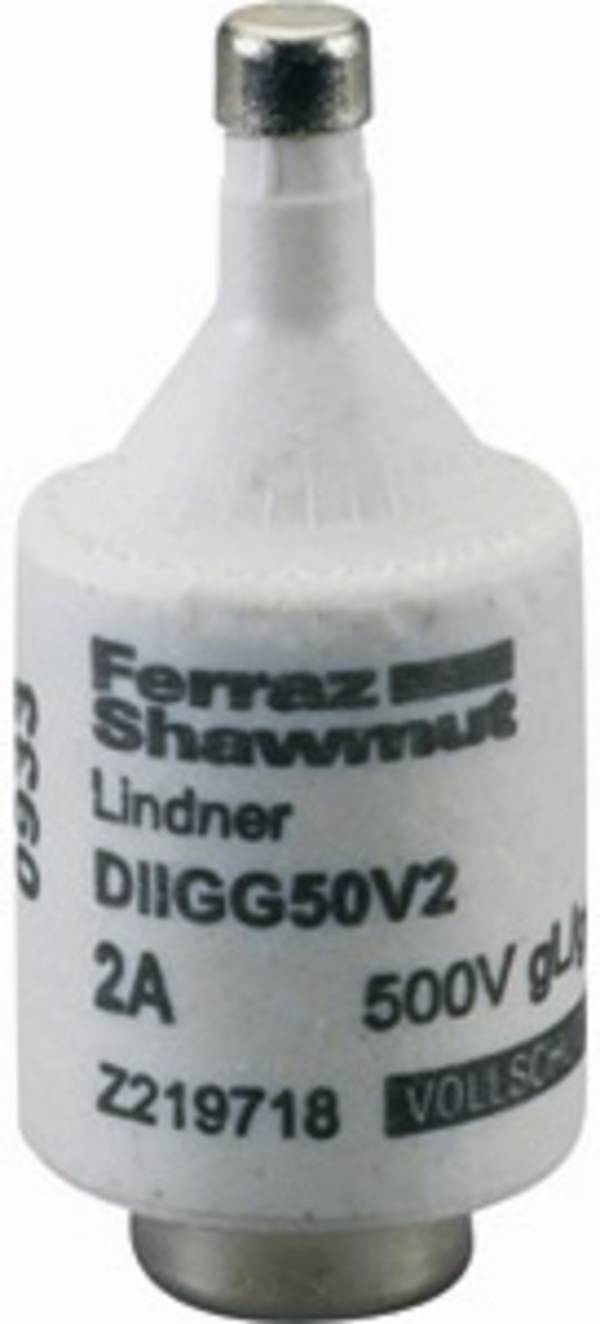

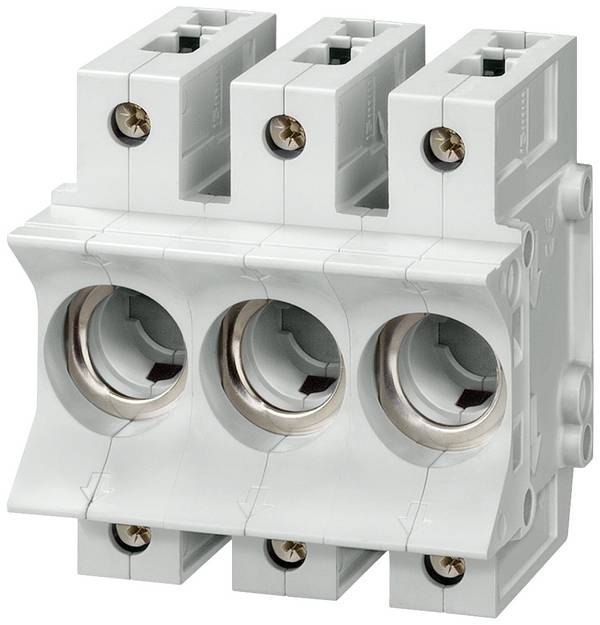

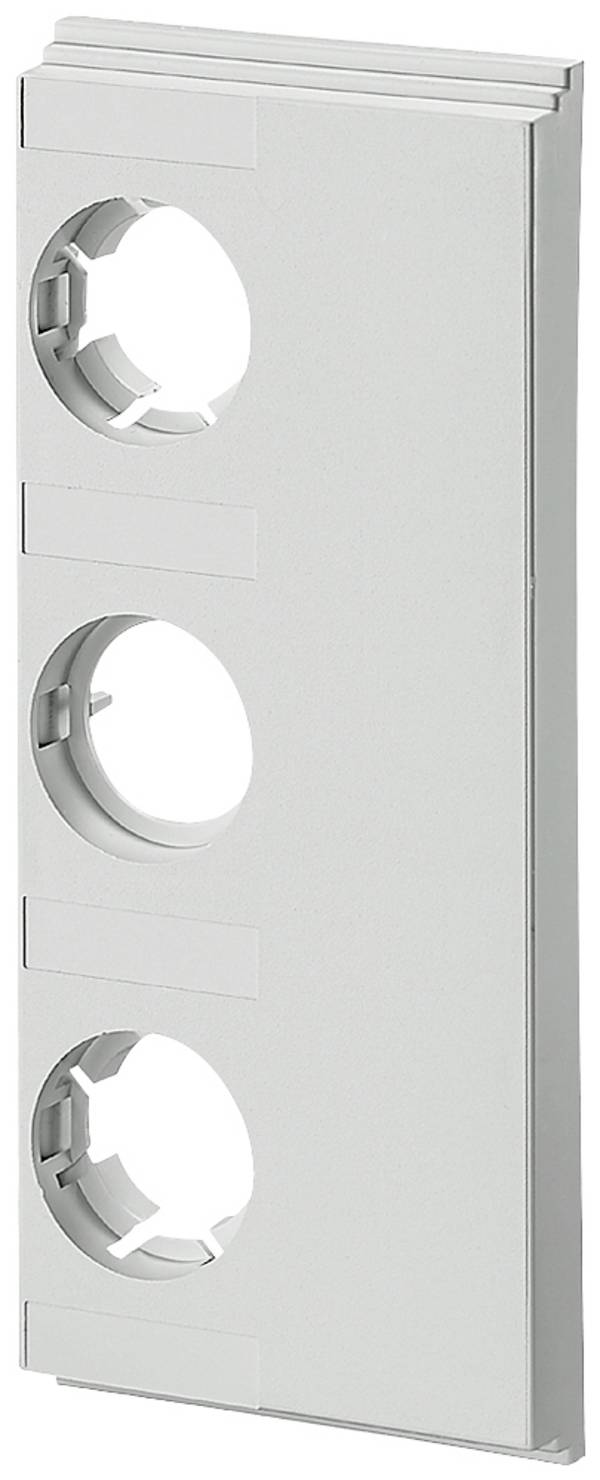

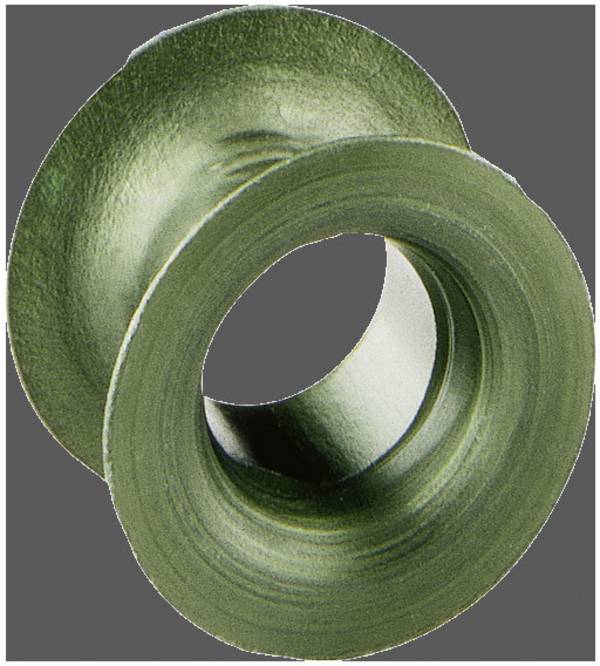

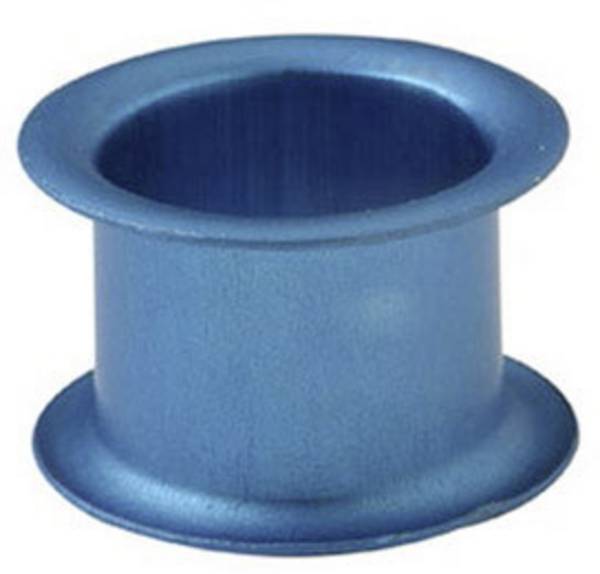

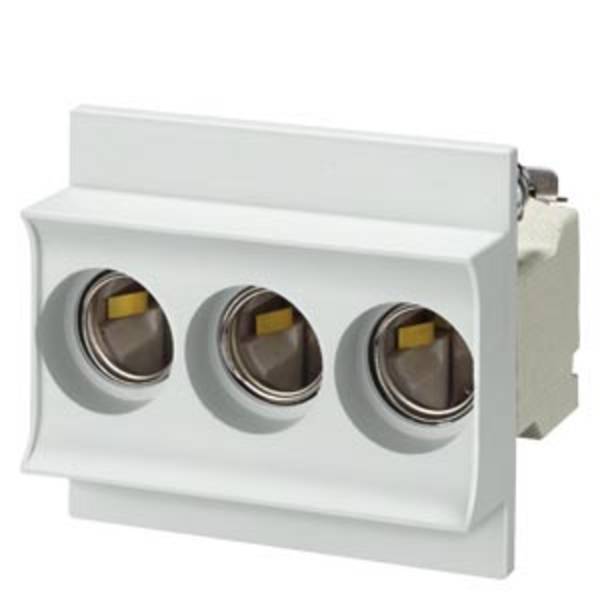

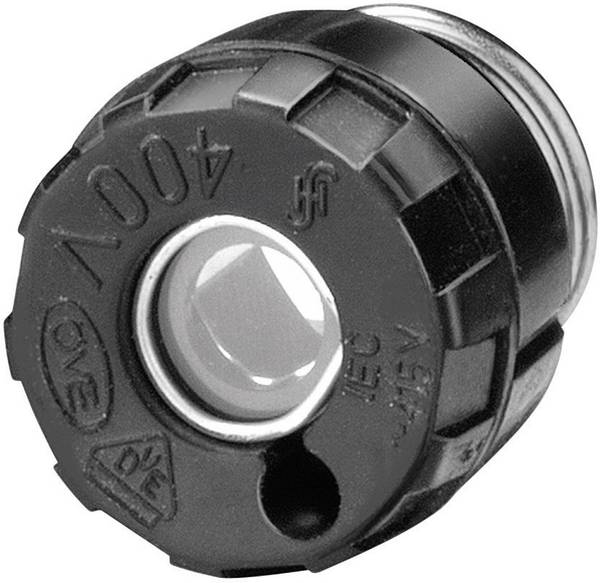

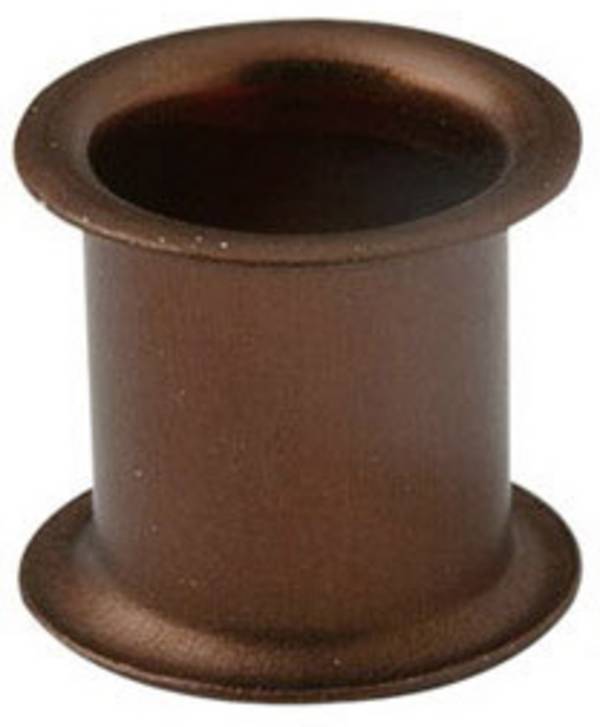

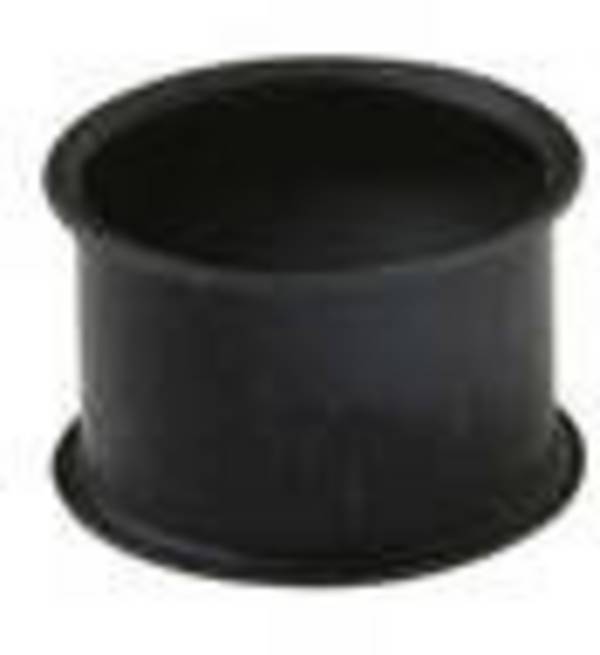

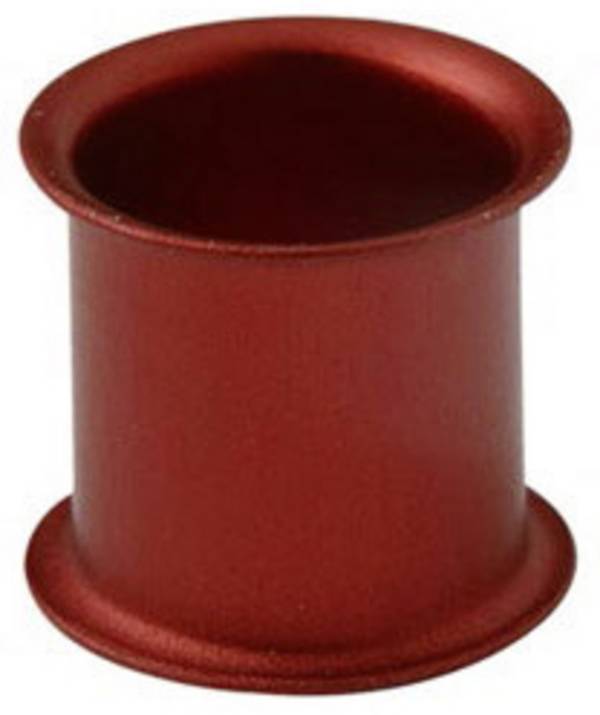

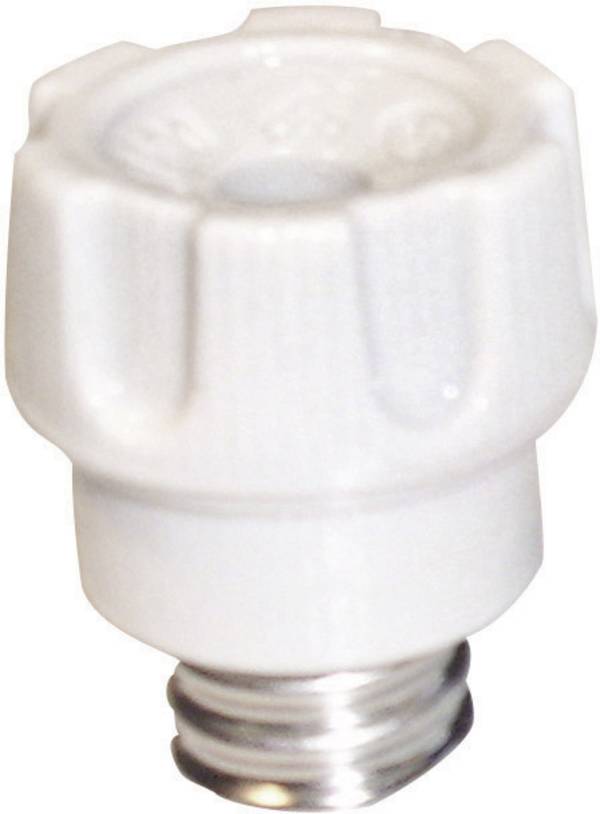

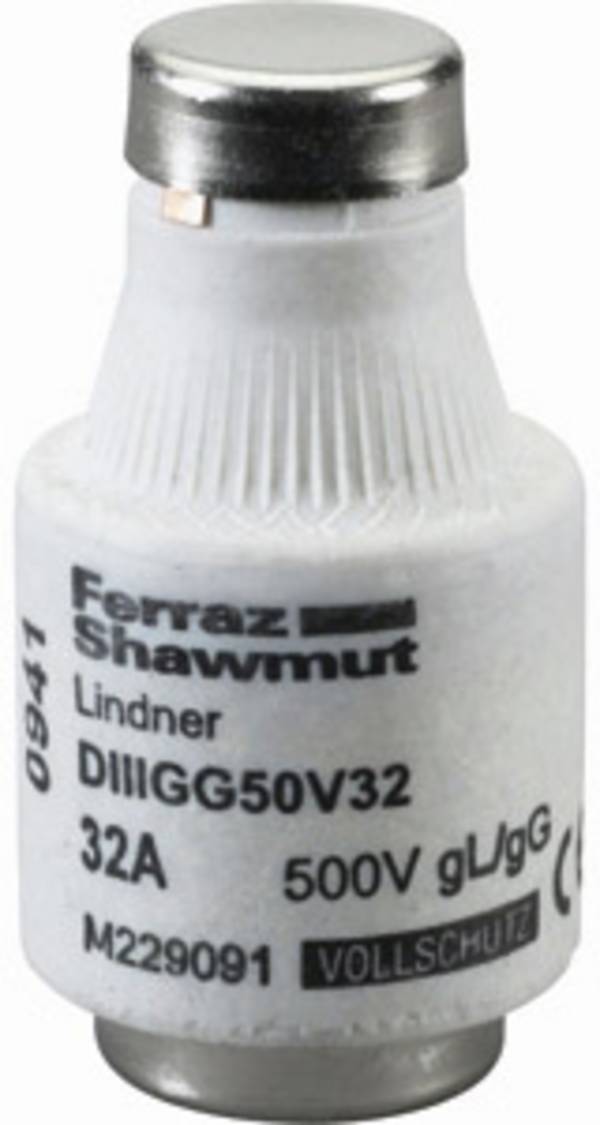

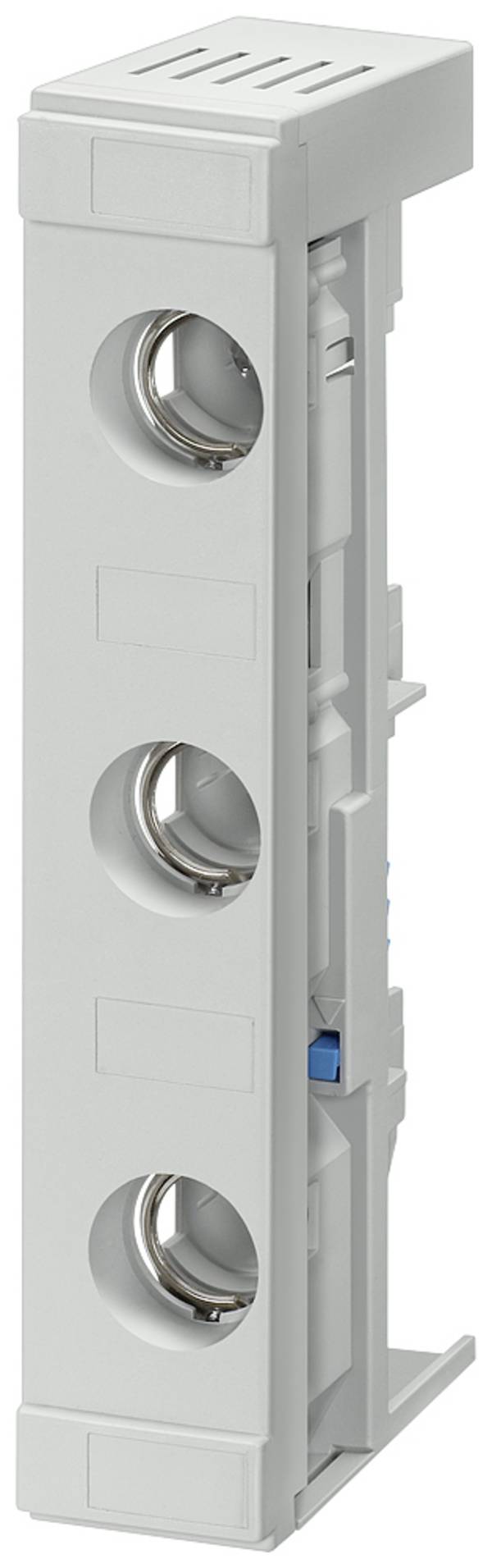

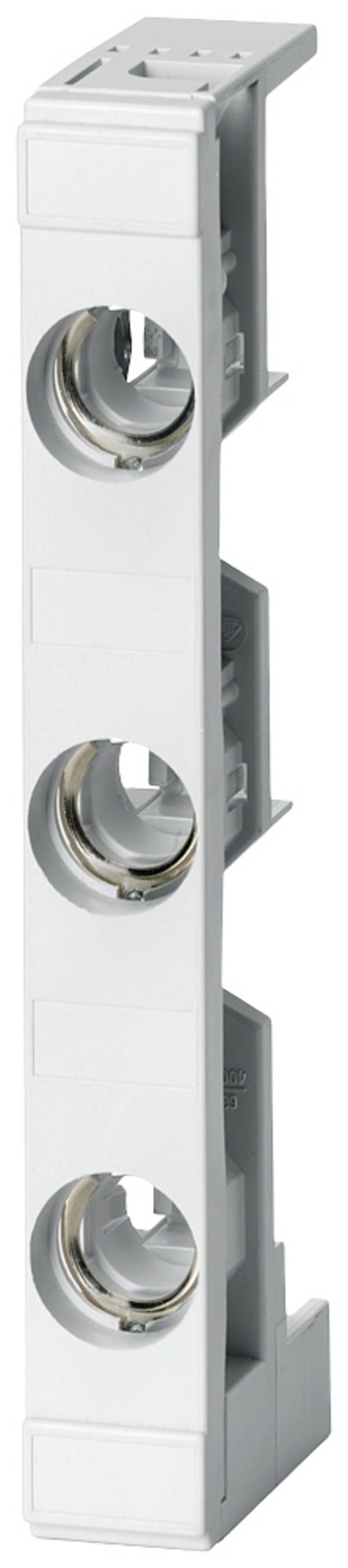

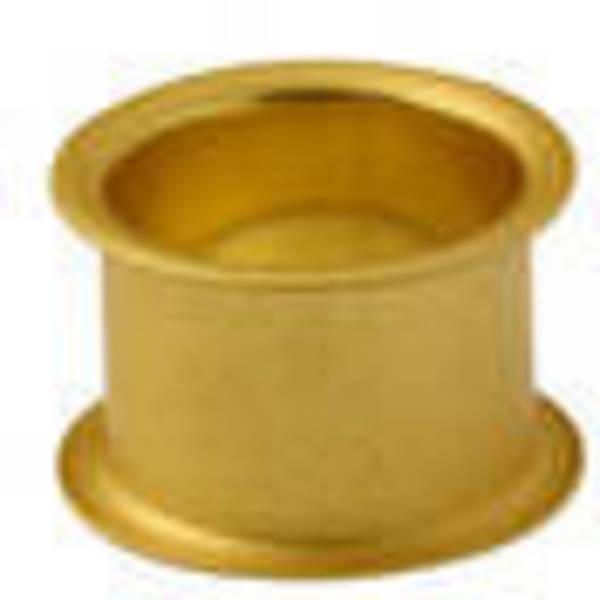

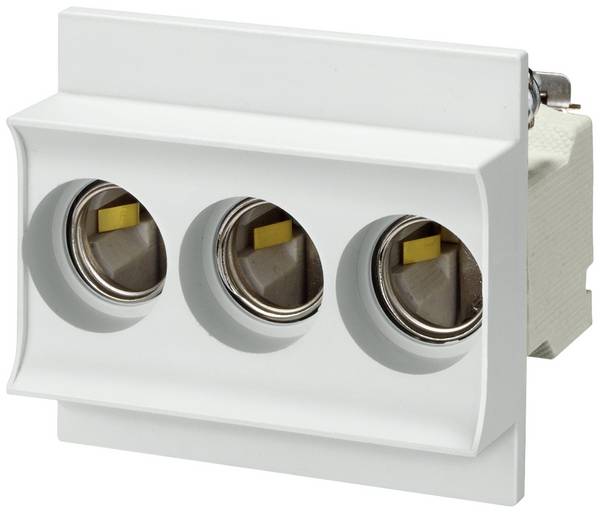

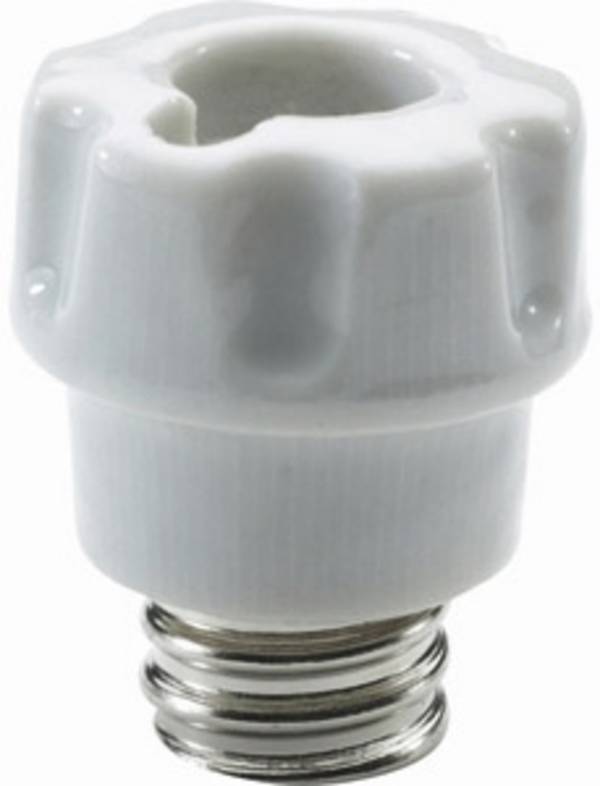

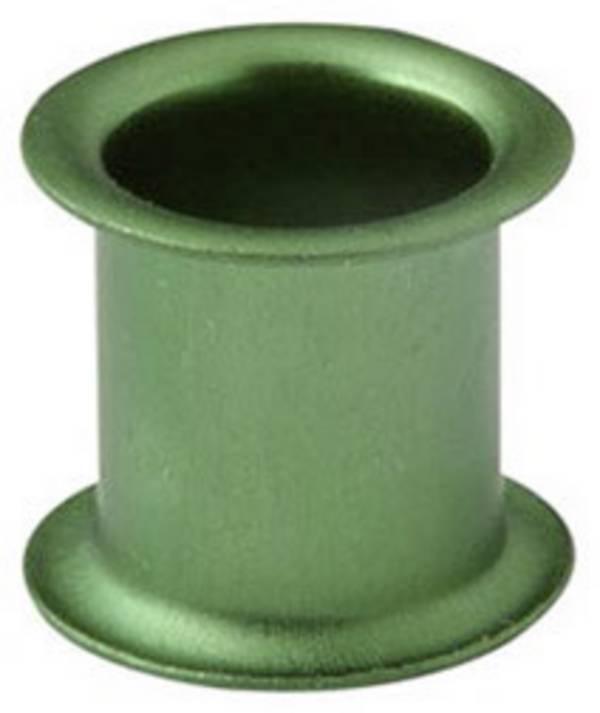

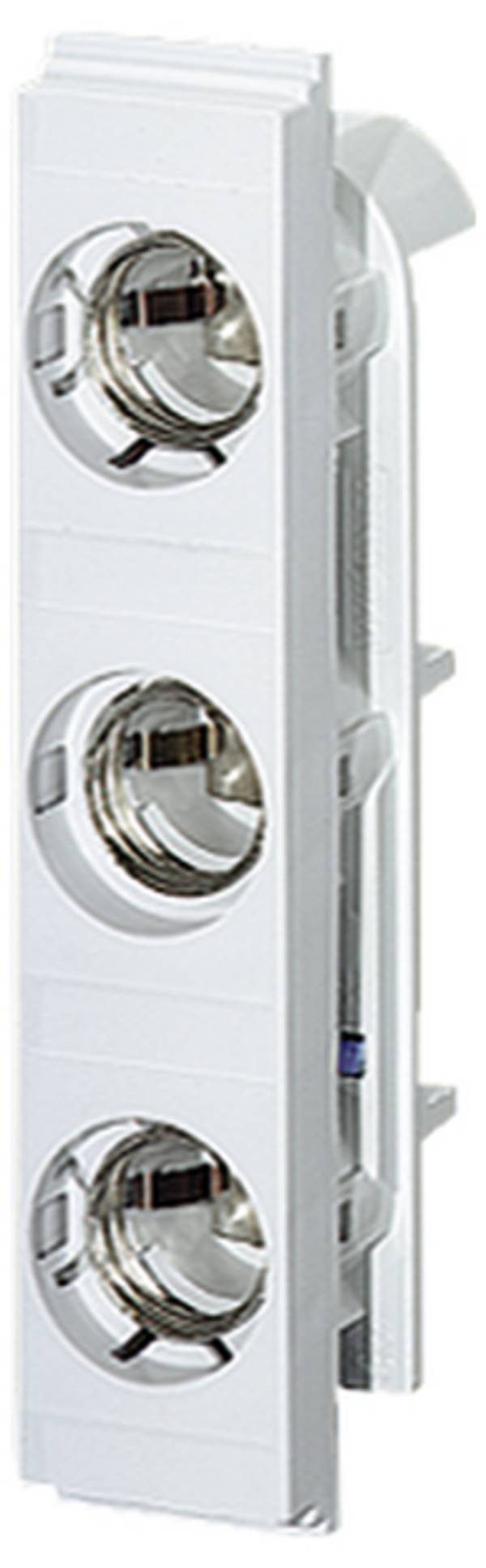

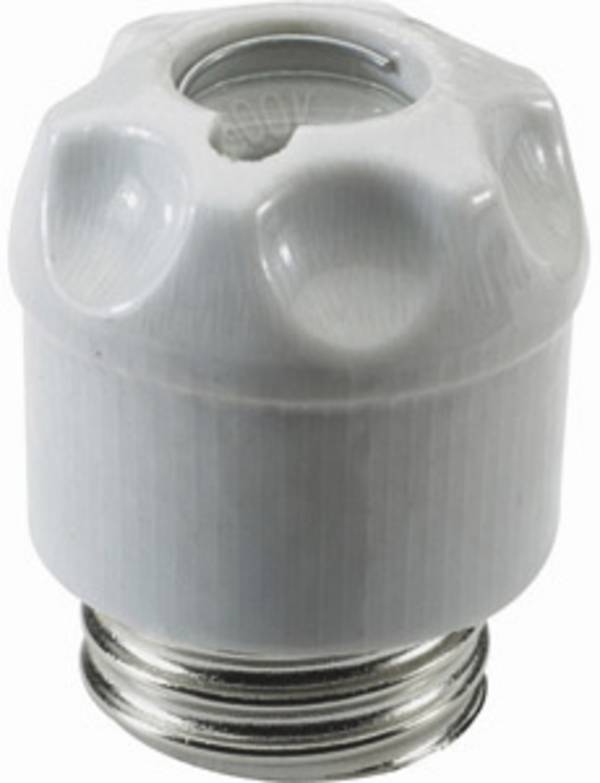

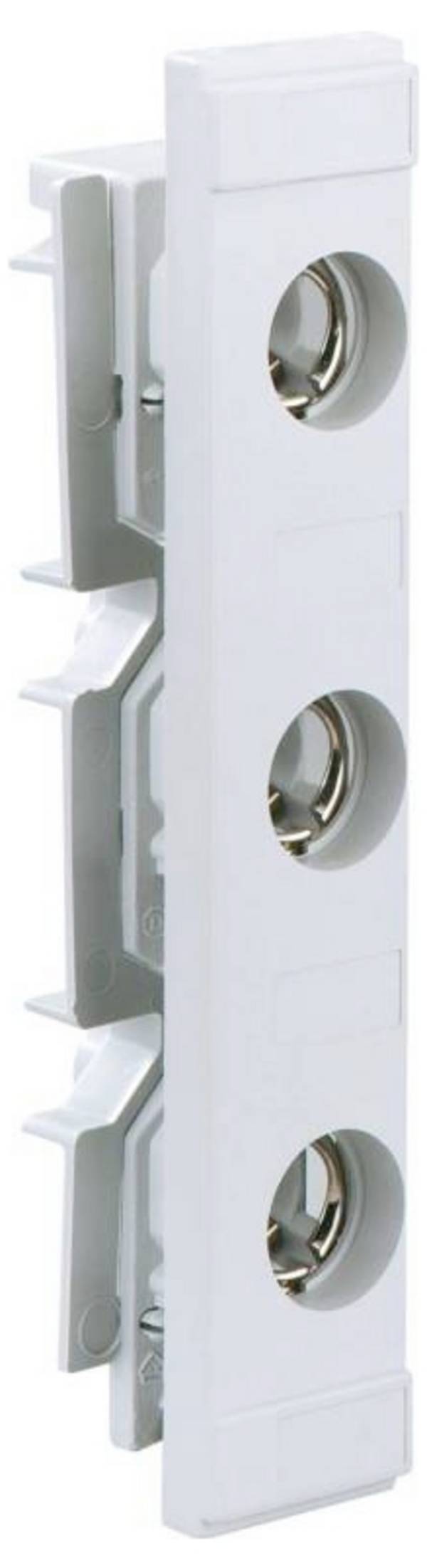

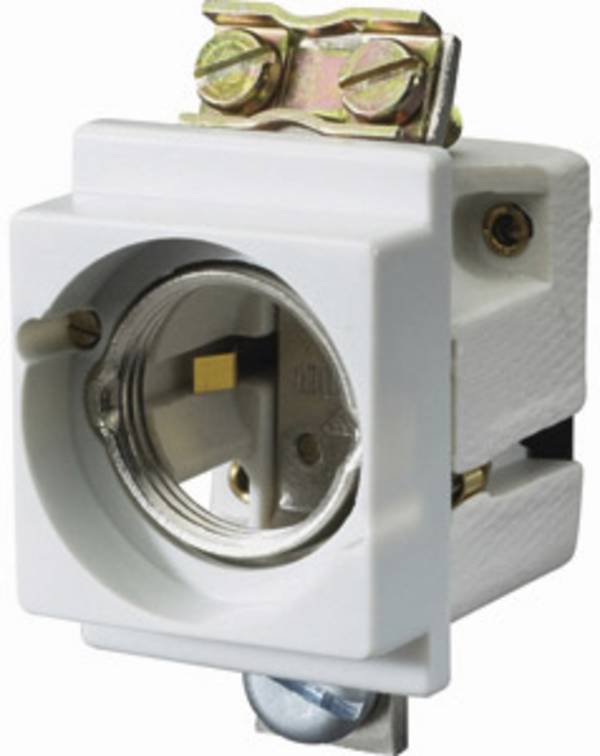

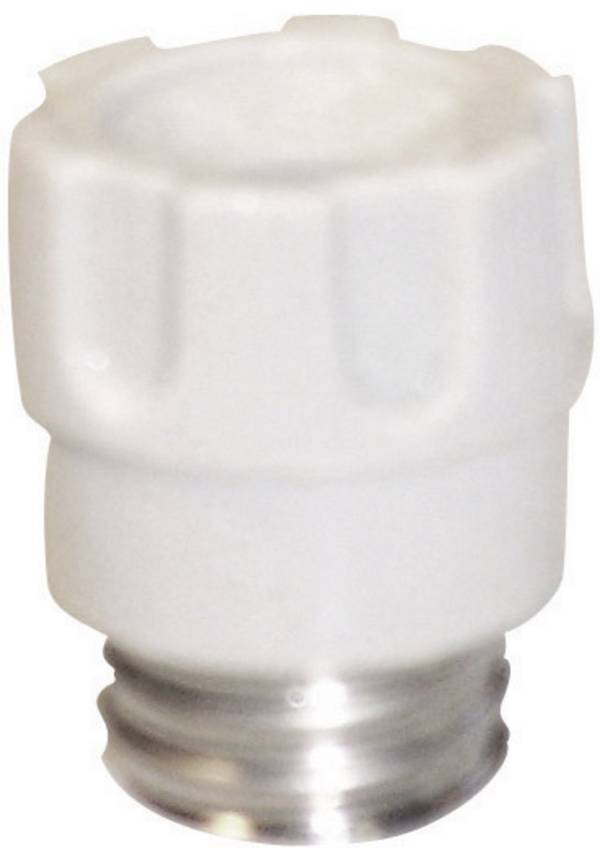

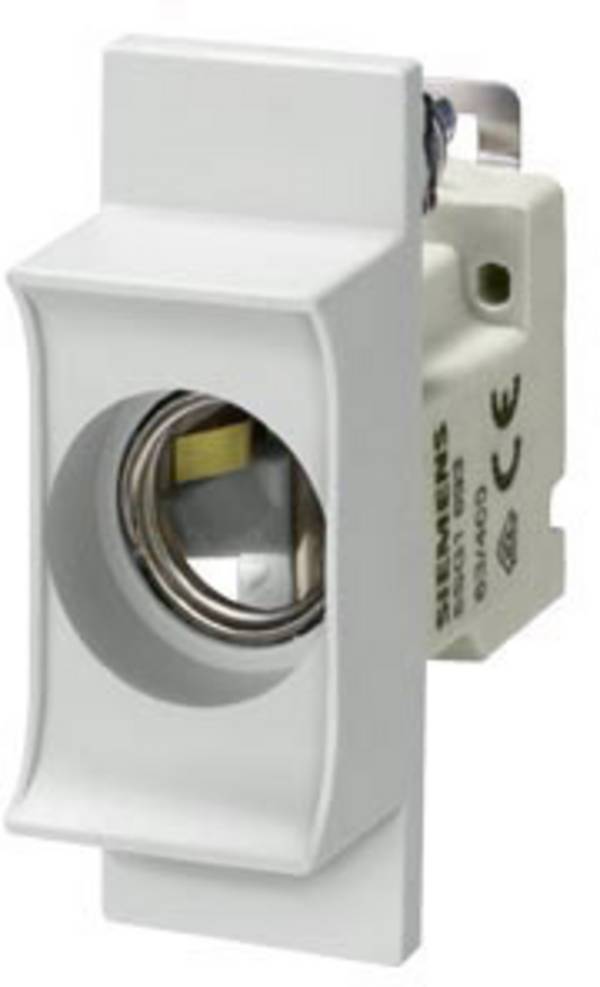

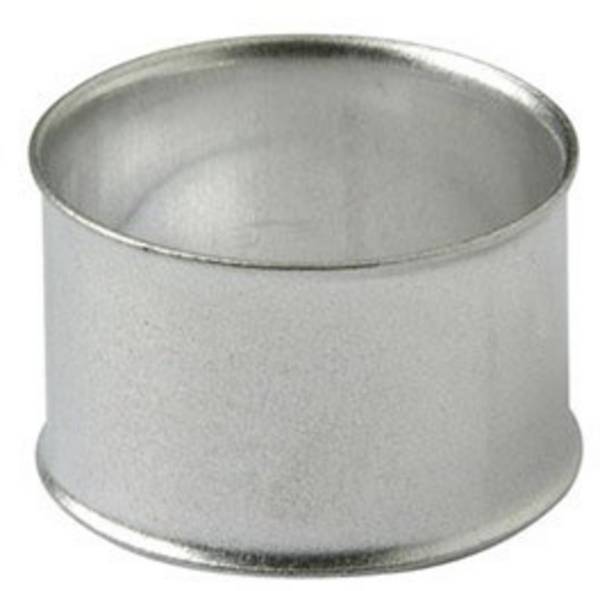

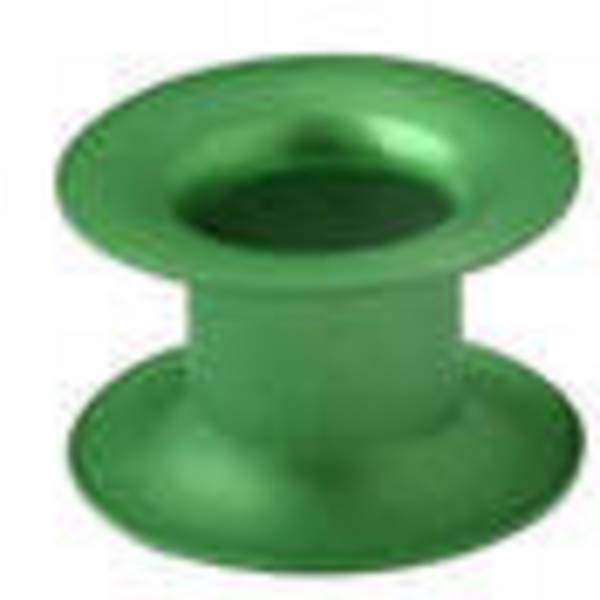

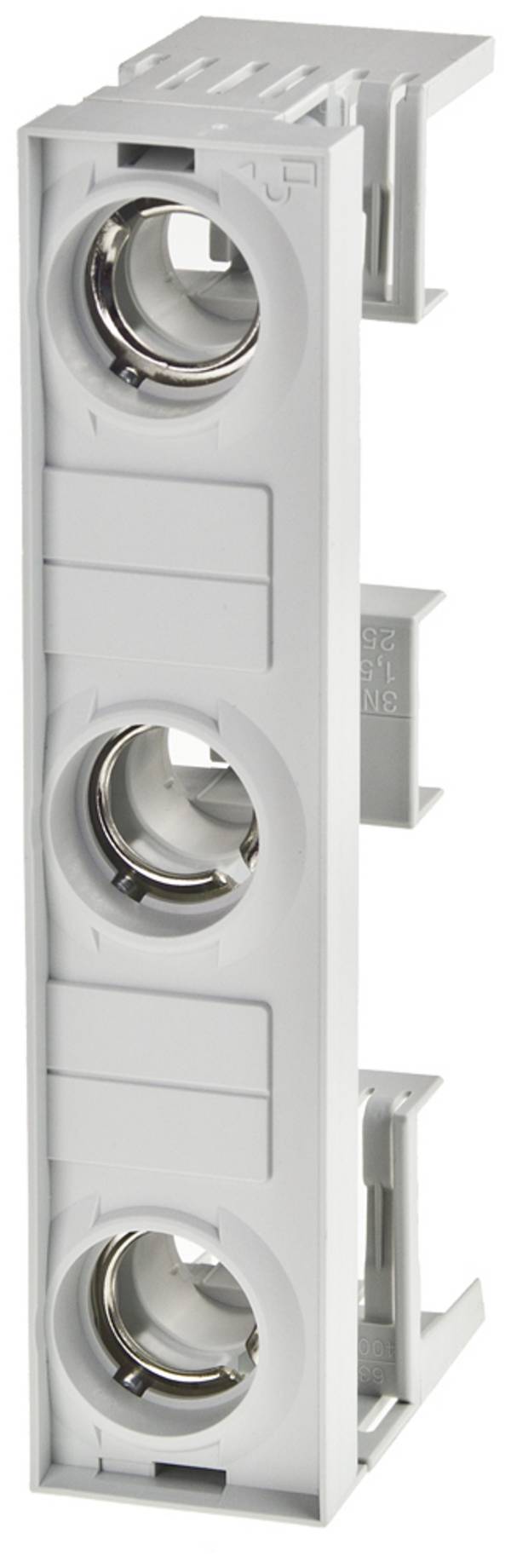

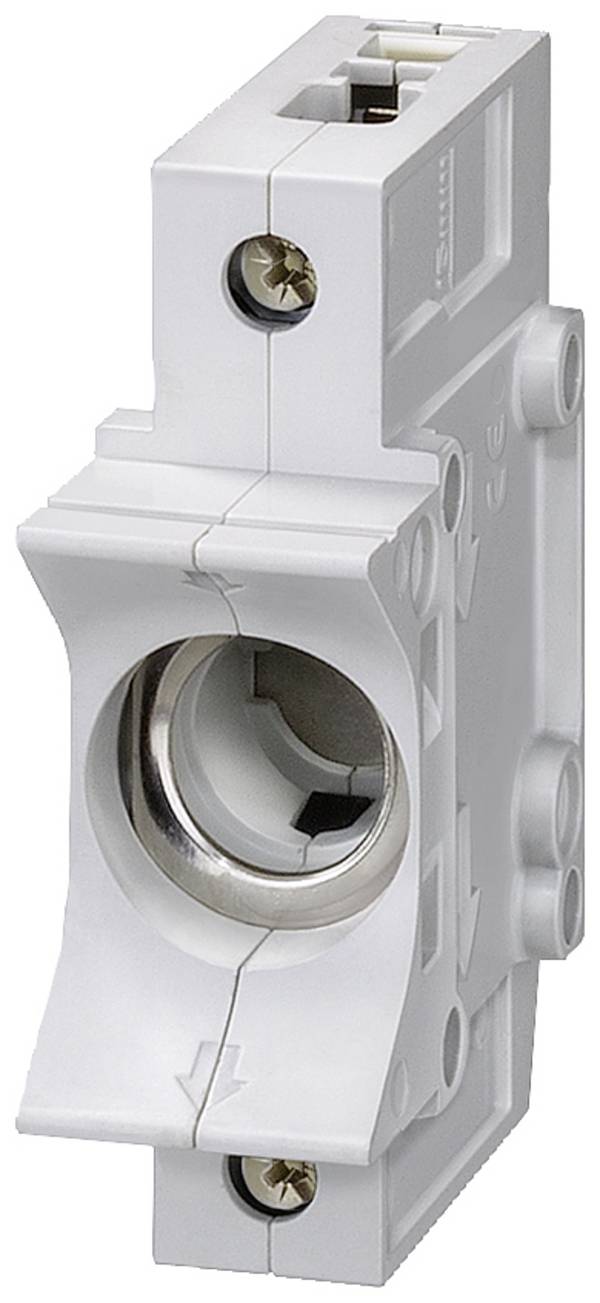

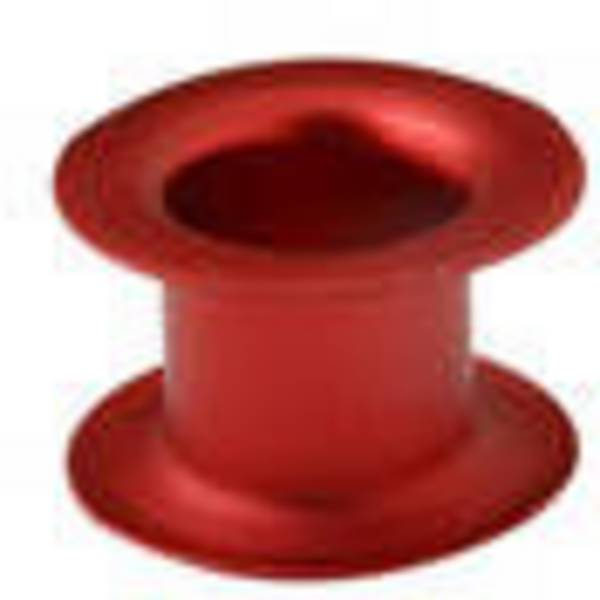

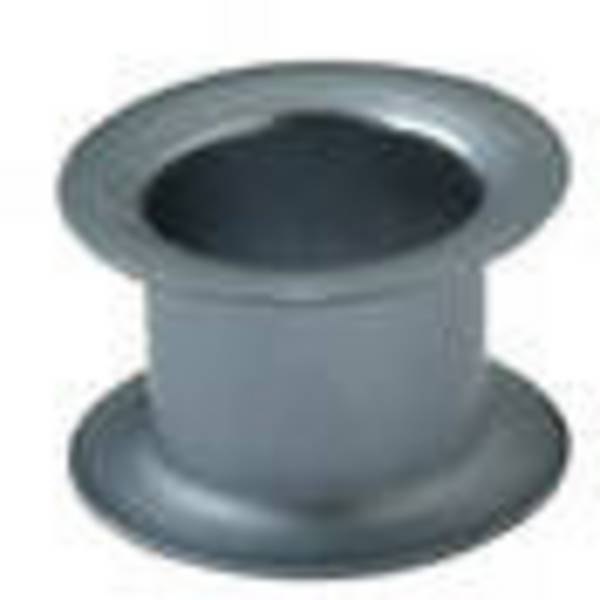

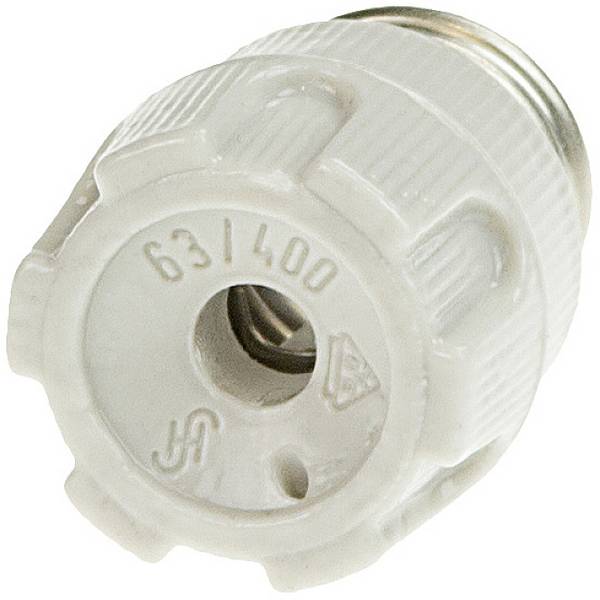

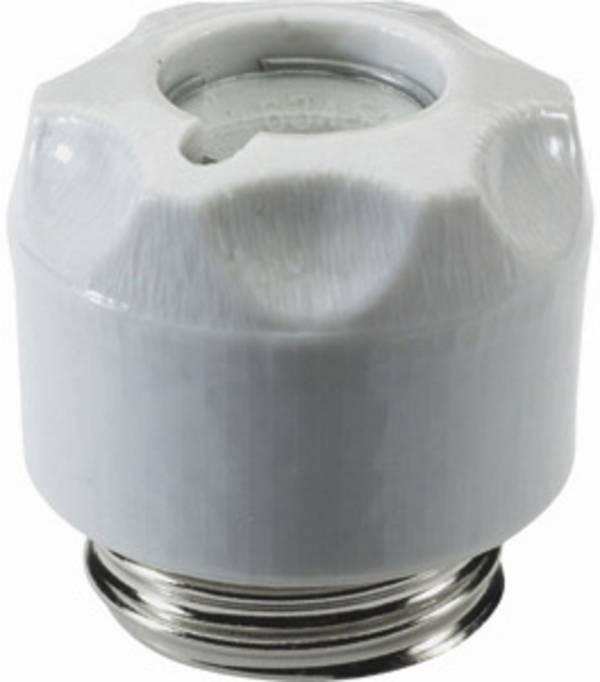

Il modello Neozed introdotto nel 1967 è il successore più compatto del fusibile Diazed. I fusibili Neozed sono utilizzati nell'installazione elettrica nel settore dell'edilizia abitativa solo come protezione dell'alimentazione elettrica di dispositivi fissi, ad esempio di riscaldamento a passaggio, e sono stati solitamente sostituiti da dispositivi di sicurezza. Nell'industria, invece, vengono spesso utilizzati come protezione da sovratensione di utensili elettrici e macchine. Anche in combinazione con un interruttore di protezione del motore, i fusibili Neozed impostano in modo affidabile il vostro servizio. Un fusibile di tipo Neozed è un fusibile a fusione. Il dispositivo di sicurezza completo è costituito dalla base di sicurezza e da una protezione di contatto. Nella base viene inserita l'inserto fusibile o fusibile insieme al manicotto di accoppiamento adatto. Infine, l'inserto di sicurezza viene fissato con il tappo a vite.

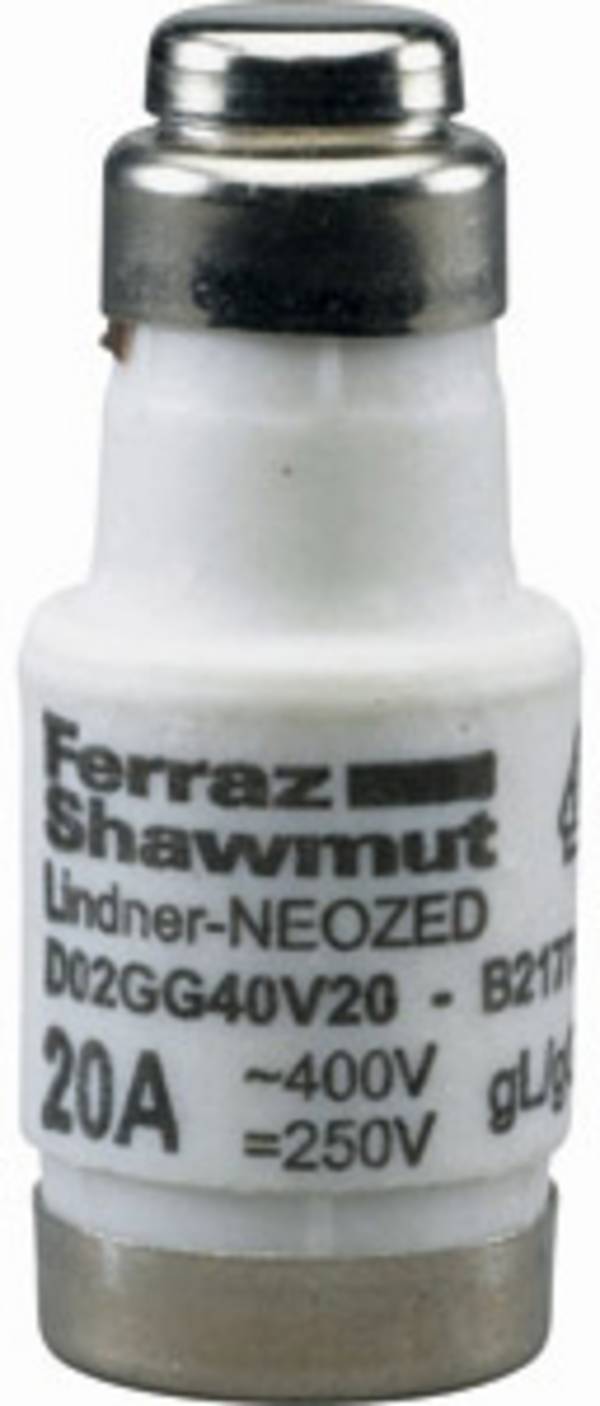

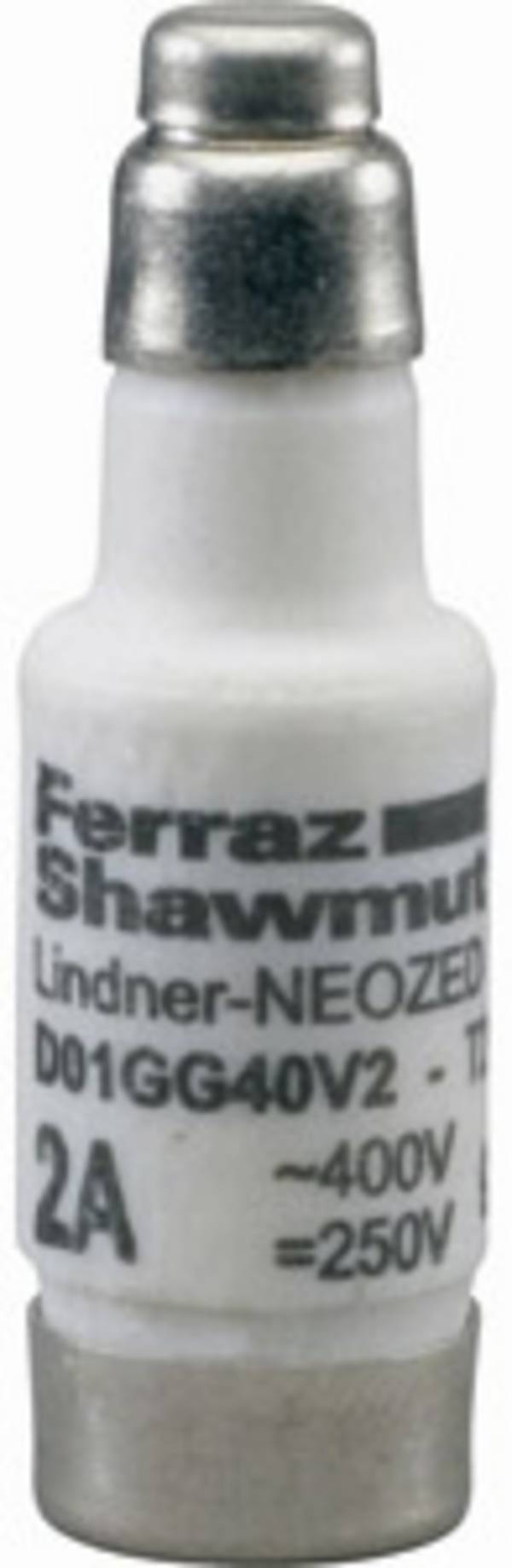

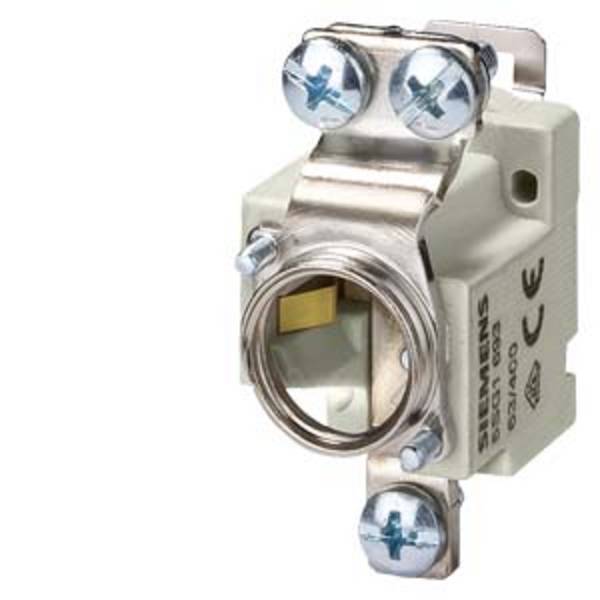

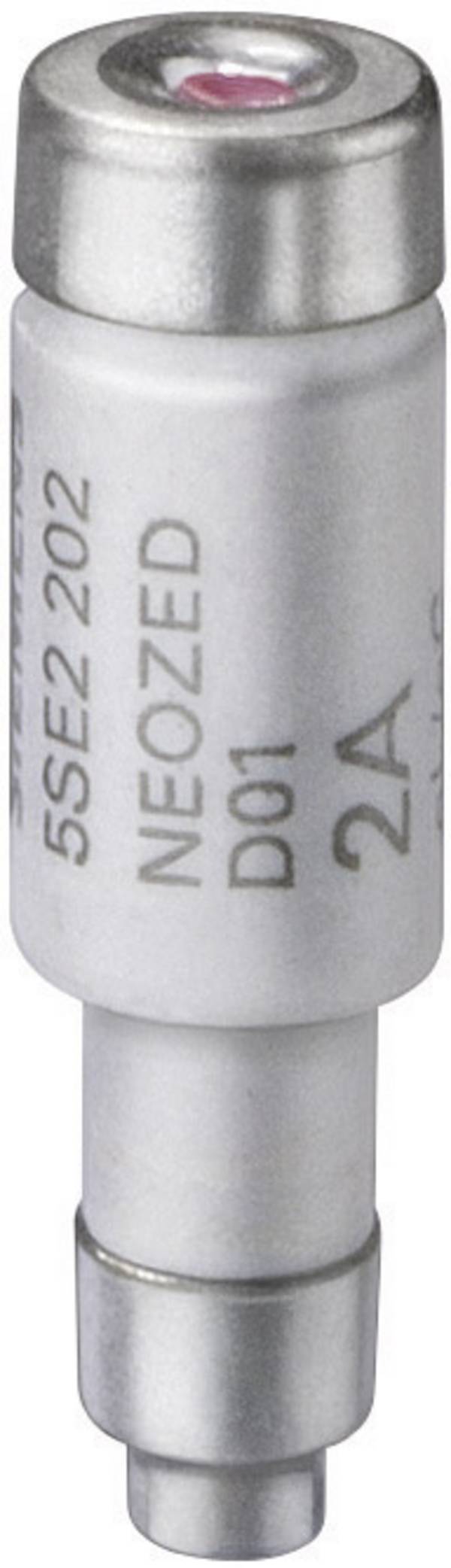

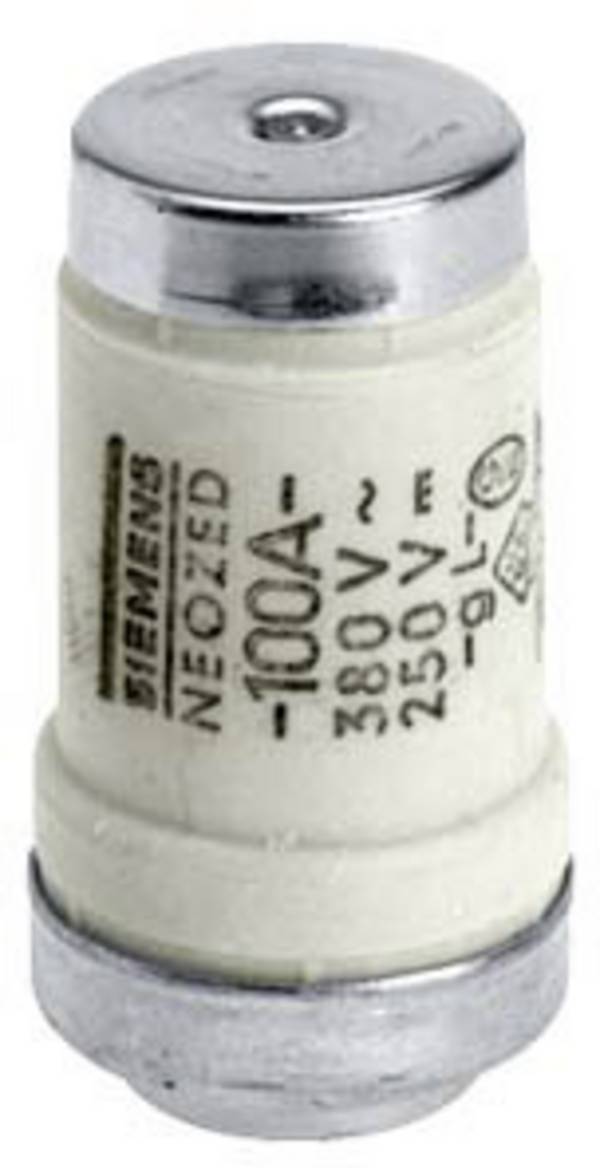

I fusibili Neozed sono disponibili in tre dimensioni: Con le dimensioni D01, la corrente nominale è di 2, 4, 6, 10 o 16 A. Il diametro è di 11 millimetri, mentre la lunghezza è di 36 millimetri. Come filettatura viene utilizzato E 14. La dimensione D02 è dotata di una filettatura E-18, ha un diametro di 15 millimetri e una lunghezza di 36 millimetri. La corrente nominale può essere di 20, 25, 35, 50 e 63 A. Per i fusibili Neozed D03, invece, viene utilizzata una filettatura M 30 x 2. Le dimensioni sono 22

Millimetri in diametro e 43 millimetri in lunghezza, mentre la corrente nominale può essere di 80 o 100 A.

Fusibile Neozed: Struttura e funzionamento

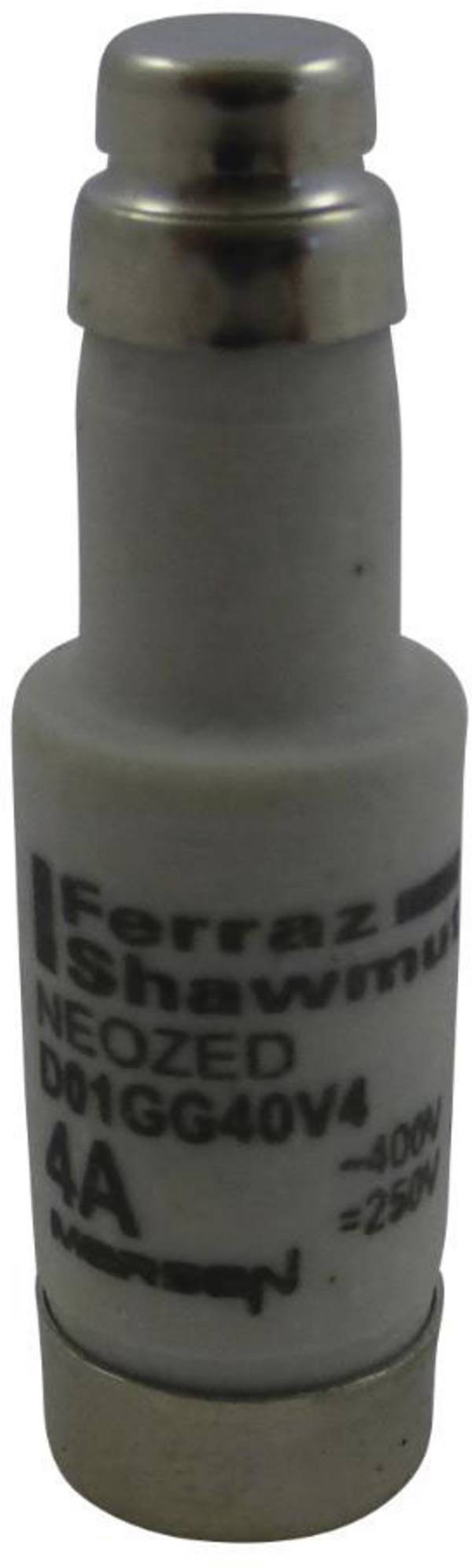

Un fusibile a fusione Neozed è costituito da un conduttore di fusione progettato per una determinata corrente nominale, realizzato in rame elettrolitico o argento sottile. Il conduttore di fusione è solitamente circondato da sabbia di quarzo o anche da aria. Questo avvolgimento garantisce che l'arco che si forma si raffreddi quando si attiva il fusibile. A questo si aggiungono i contatti (contatto testa e piede) su entrambi i lati del fusibile. Tutti questi componenti sono tenuti insieme dal corpo del fusibile. Questo è realizzato in materiale isolante come ceramica, plastica o materiale composito e garantisce che l'arco che si forma all'interno non possa causare danni.

E cosa succede se l'inserto fusibile Neozed si attiva a causa di una sovratensione? In questo caso il fusibile si brucia nel vero senso della parola. Il conduttore di fusione viene portato alla fusione attraverso la corrente in entrata. In particolare, il conduttore di fusione cambia lo stato dell'unità da solido a liquido fino a gas. Allo stato gassoso si forma infine un arco, interrompendo contemporaneamente il flusso di corrente. Il comportamento di attivazione dei fusibili del dispositivo è suddiviso in FF (Superrapido), F (Rapido), M (media), T (lento) e TT (super-ritardato). Si tratta del tempo di reazione necessario per attivare un fusibile. Mentre un fusibile FF reagisce già a brevi picchi di tensione, con l'aumentare del grado di inerzia i fusibili presentano una maggiore tolleranza nel loro comportamento di attivazione.

Alcune delle più comuni serie di operazioni

I fusibili Neozed sono suddivisi in diverse categorie di funzionamento. Di seguito vi presentiamo alcune delle classi più comuni: Il tipo standard per applicazioni generali è denominato gG. Il comportamento di intervento di questo tipo è veloce, cioè lento per basse correnti di cortocircuito e veloce per correnti elevate. Per la protezione dei dispositivi a semiconduttore è previsto il tipo gR (superrapido). Anche per i semiconduttori e per la protezione dei cavi vengono utilizzati i fusibili di tipo gS (super rapido). Per impianti industriali, centrali elettriche o simili, viene utilizzato il tipo gF fast o rapido. Per gli impianti fotovoltaici, invece, viene utilizzato il tipo gPV (super rapido).

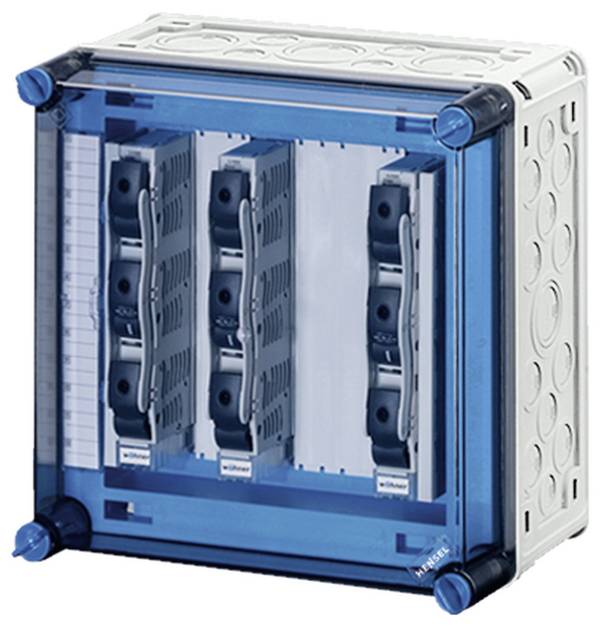

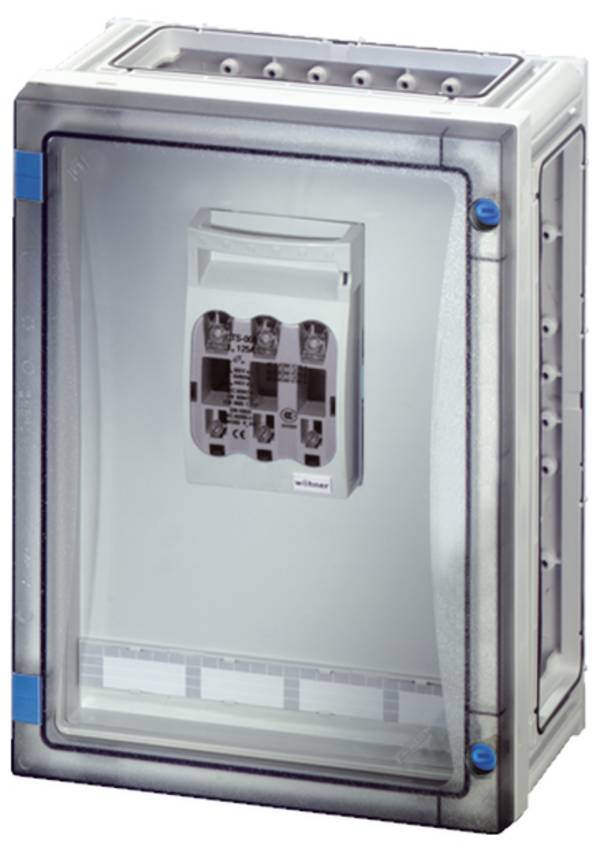

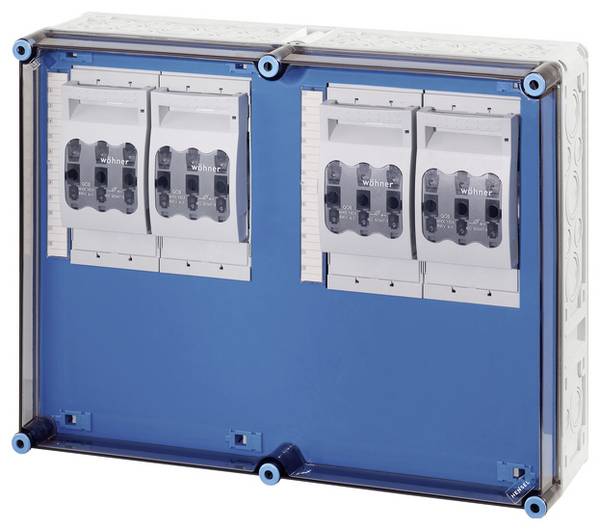

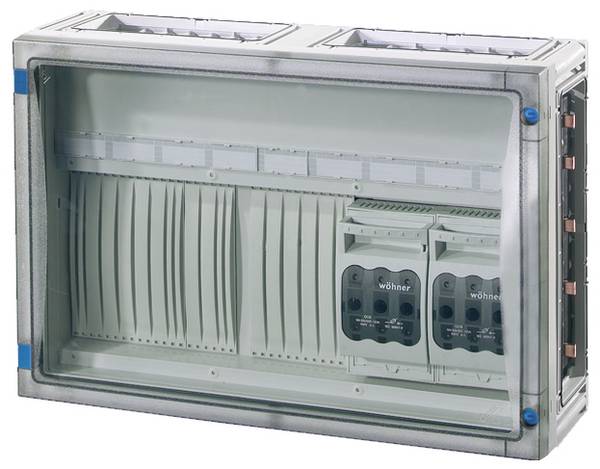

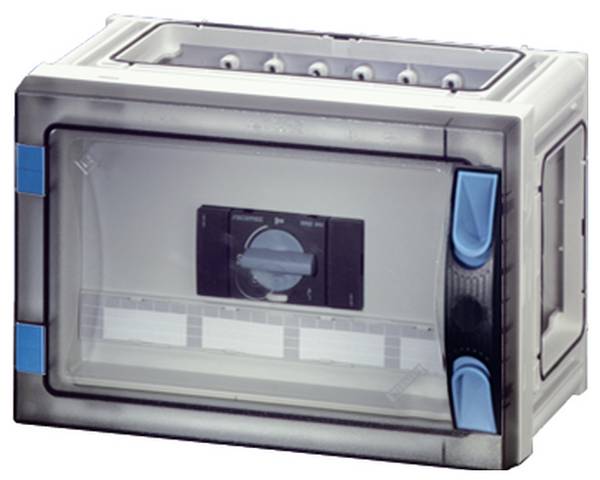

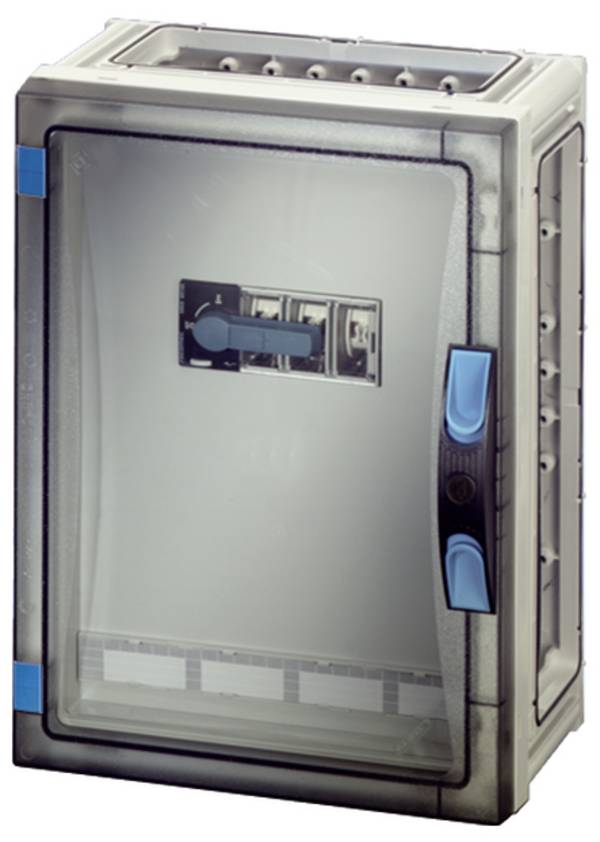

Il sezionatore del carico di sicurezza NH

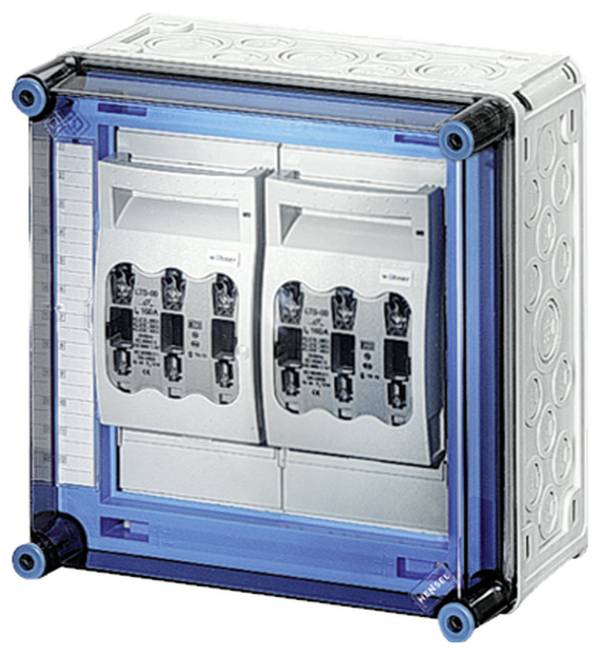

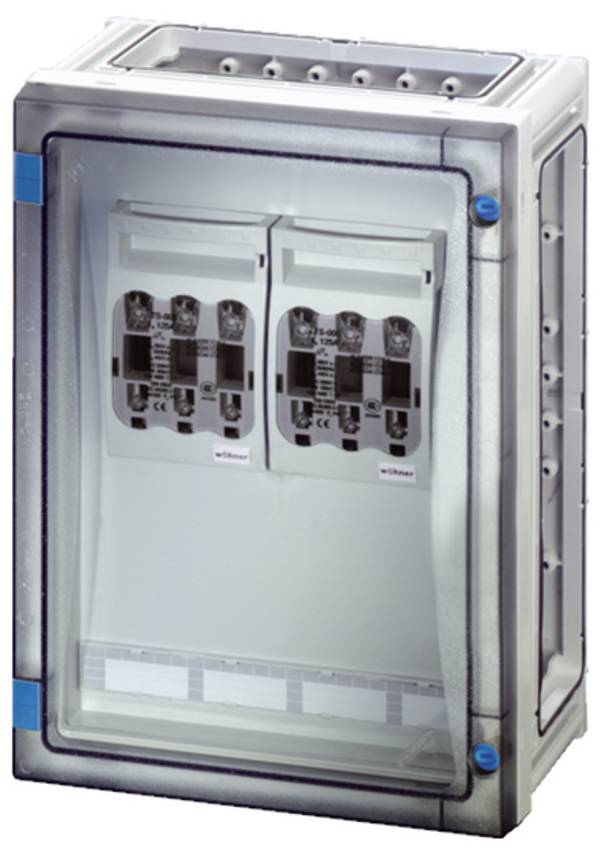

Un sezionatore del carico di sicurezza funge sia da interruttore di carico che da separatore. Con un tale componente è possibile scollegare o attivare un circuito anche sotto carico. La funzionalità è disponibile fino al raggiungimento della corrente nominale corrispondente. La protezione da sovratensione e cortocircuiti avviene tramite fusibili. A differenza di un semplice fusibile, il sezionatore del carico di backup ha il vantaggio di garantire uno stato privo di tensione quando si cambia il fusibile. Senza tale interruttore, in caso di sostituzione del fusibile eseguita su un circuito sotto carico, sussiste il rischio che si possa verificare un arco pericoloso. Le lesioni anche gravi possono essere la conseguenza immediata.

La nostra buona pratica: prestare attenzione agli indumenti protettivi durante la sostituzione del fusibile

Indossare sempre dispositivi di protezione adeguati in conformità con IEC 61482 / EN 61482 quando si cambia un fusibile su un circuito sotto carico. Eventuali archi elettrici che si verificano durante la commutazione possono provocare lesioni gravi.

Cosa bisogna considerare quando si ha a che fare con i fusibili Neozed?

A differenza di un interruttore di protezione di linea, è necessario sostituire un fusibile dopo averlo attivato. Un ponticello di qualsiasi tipo è vietato e può essere pericoloso per la vita. Va quindi evitato a tutti i costi! Assicurarsi che il nuovo fusibile sia dotato anche della corrente nominale e della linea caratteristica adatta. Se ciò non viene osservato, in caso di sovratensione non è più garantita una protezione sufficiente dei dispositivi collegati. Si noti anche che un fusibile è fondamentalmente soggetto a un processo di invecchiamento. Nel corso del loro ciclo di vita, il comportamento di attivazione del fusibile cambia a causa di picchi di corrente causati all'accensione di un dispositivo e di processi di diffusione. Un backup inizialmente lento tende a diventare più rapido nel tempo.

FAQ - domande frequenti sui fusibili Neozed

Cosa cosa significa in realtà le denominazioni Neozed e Diazed?

Il termine Neozed è una parola inventata che è composta dalle parole new (Neo), two-part (Z) e Edison thread (ED). Si tratta quindi di un fusibile nuovo o nuovo in due parti con filettatura Edison. Anche Diazed è una parola composta che consiste nelle parti in modo parametrico (Dia), in due parti (Z) e nelle filettature Edison (ED). Si parla di un fusibile a due parti con scala parametrica con filettatura Edison.
