Livelle Laser E Ottiche

Cose da sapere sugli strumenti di livellamento

Le bolle sono strumenti di misura per la determinazione delle differenze di altezza e degli angoli. Le livelle misurano in modo più preciso rispetto alle bolle ad acqua e sono particolarmente adatti per la misurazione di distanze più lunghe. Per ulteriori informazioni su funzioni, campi di applicazione e versioni diverse, consultare la nostra guida.

• Cosa sono le livelle?

• Campi di applicazione di dispositivi di livellamento

• Quali dispositivi di livellamento sono disponibili per Conrad?

• Cosa si dovrebbe considerare prima dell'acquisto di dispositivi di livellamento?

• Istruzioni di sicurezza per la manipolazione di livelle e bolle

Cosa sono le livelle?

I dispositivi di livellamento fanno parte della tecnica di misurazione e vengono utilizzati per misurare le differenze di altezza e gli angoli. Sono inoltre possibili misurazioni della distanza, a seconda della dotazione dei livellatori ottici.

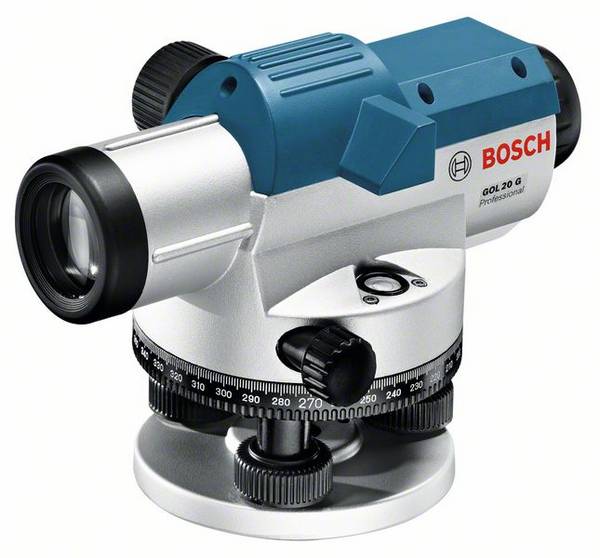

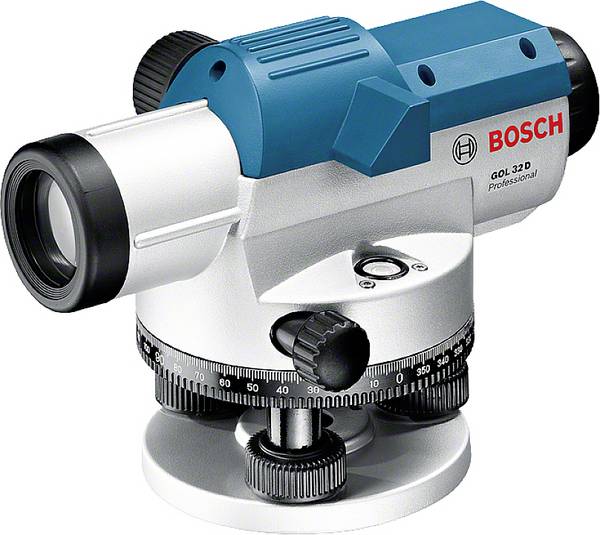

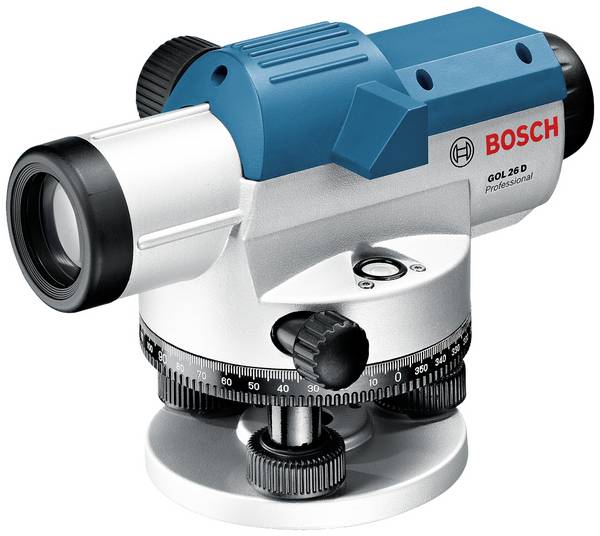

Le livelle classiche sono costituite da un telescopio le cui ottiche sono dotate di reticoli, il cosiddetto reticolo. Con la vista posteriore e anteriore di una piastra di misurazione viene determinata la differenza di altezza tra i punti della piastra di misurazione.

La maggior parte dei livellatori hanno due brevi trattini orizzontali sopra o sotto la linea orizzontale della croce di destinazione, accanto alla croce a linee per l'indicazione del punto di destinazione. In questo modo è possibile determinare le distanze con l'ausilio della classica piastra di misura mediante la lettura e il successivo calcolo con una formula.

Oltre alle piastre di misurazione, nei punti da misurare vengono utilizzati i propri contrassegni (ad esempio il cosiddetto metro) per misurare le differenze di altezza e per impostare, ad esempio, le inclinazioni per l'inserimento di una pendenza. Allo stesso modo, con i cerchi con orizzonte sul dispositivo è possibile eseguire misurazioni angolari molto precise.

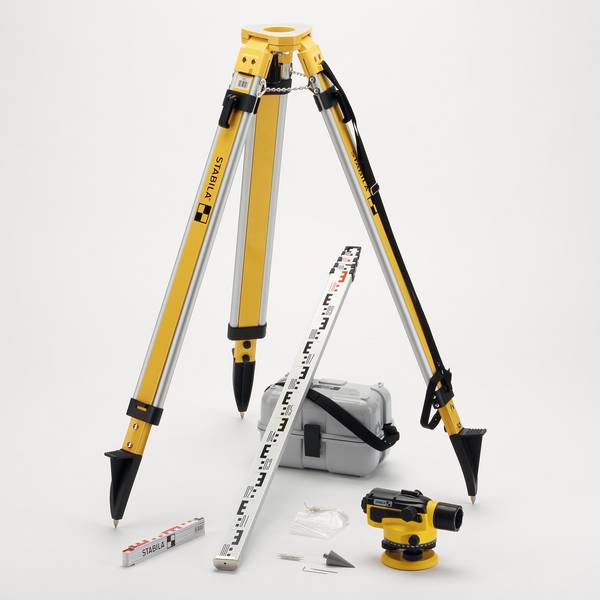

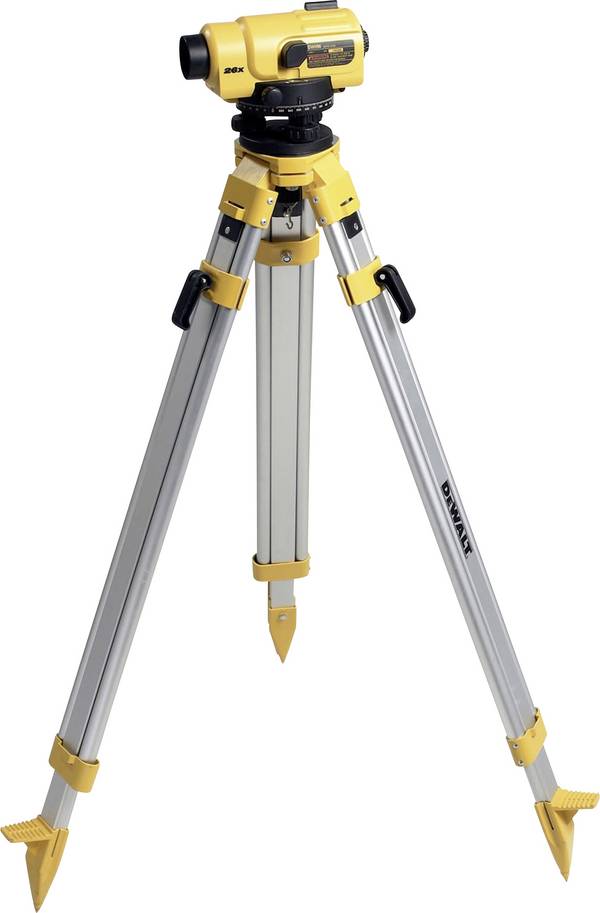

Per l'utilizzo, lo strumento viene montato su un treppiede. Per la regolazione sono presenti sul dispositivo strumenti come livelle a bolla.

I dispositivi di livellamento sono caratterizzati da un'elevata precisione, che supera di gran lunga le possibilità di una bolla ad acqua, ad esempio, a condizione di un utilizzo professionale.

Oltre al classico dispositivo di livellamento ottico, è stata stabilita una vasta gamma di dispositivi di misurazione basati sul laser, che offrono maggiori possibilità in termini di dimensioni e portata rilevabili.

Uno strumento di livellamento digitale è un dispositivo di autolivellamento, lettura e registrazione - tecnicamente parlando, una combinazione di una livella e di una macchina fotografica digitale. Il fascio bersaglio è separato in luce infrarossa e visibile da un cubo divisorio. La luce infrarossa raggiunge il chip CCD e la luce visibile raggiunge lo spettatore senza ostacoli. La piastra di rilevamento è simile a un codice a barre, la cui immagine viene confrontata con una delle immagini memorizzate nel dispositivo. In caso di corrispondenza, il valore memorizzato viene emesso in digitale, appare sul display ed è disponibile per una valutazione digitale.

I dispositivi di livellamento a base laser sono molto precisi e relativamente facili da maneggiare.

Campi di applicazione di dispositivi di livellamento

I dispositivi di livellamento vengono utilizzati nella tecnica di misurazione per misurare le differenze di altezza e gli angoli. Da questo si possono produrre superfici orizzontali o pendenze definite, nonché creare strutture (fondamenta) o macchine. I dispositivi di livellamento sono necessari per la costruzione a secco, per la costruzione di pavimenti e scale, per lavori di carpentiere e per l'installazione di gas e acqua. Ma anche per i lavori di costruzione, la registrazione dei dati di inventario su superfici ed edifici, i controlli di qualità e i lavori di foratura e di demolizione, le livelle sono uno strumento indispensabile.

Quali dispositivi di livellamento sono disponibili per Conrad?

Nel nostro negozio online sono disponibili diverse livelle, alcuni dei quali sono destinati a specifici compiti di misurazione e che a volte combinano diverse possibilità di misurazione. È possibile selezionare dispositivi di livellamento secondo i seguenti aspetti:

Categoria

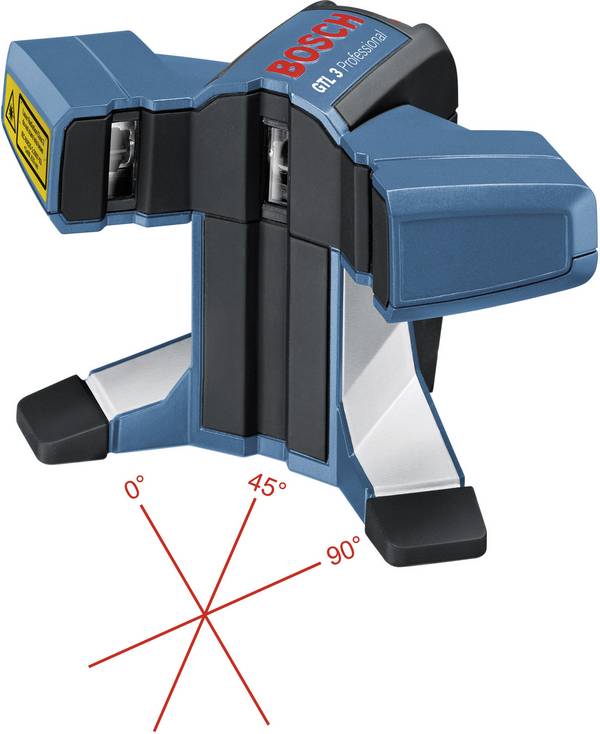

La categoria di apparecchi descrive il campo di applicazione o la tecnologia di misurazione (ottica/laser). Qui è possibile trovare, ad esempio, anche un'applicazione per smartphone con APP associata. I cosiddetti laser per piastrelle vengono utilizzati per la posa esatta di piastrelle e laminato. Alcuni dispositivi laser sono stati sviluppati appositamente per il lavoro in condizioni di forte luminosità ambientale.

Calibrazione secondo...

• ISO: Il prodotto è conforme alla norma DIN EN ISO 9001:2015.
• Standard di fabbrica: Testato con un dispositivo a campione calibrato.

Ingrandimento ottico

L'ingrandimento ottico raggiunge valori da 20x a 32x per i dispositivi dotati di apparecchiature ottiche.

Portata

Questo valore specifico del dispositivo comprende i valori da 5 a 800 metri.

Caratteristiche

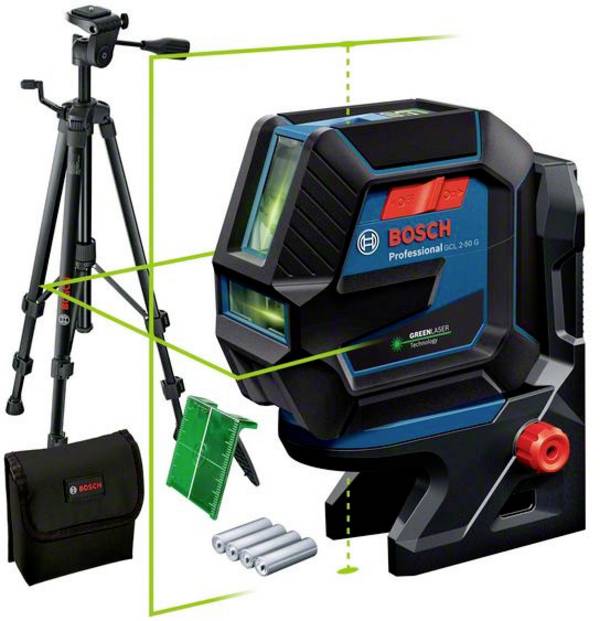

Qui sono disponibili dispositivi di livellamento con ricevitore laser, borsa e/o treppiede e prodotti autolivellanti.

Cosa si dovrebbe considerare prima dell'acquisto di dispositivi di livellamento?

Prima di tutto, familiarizzare con le attività da risolvere per trovare un livellante adatto. I dispositivi di alta qualità hanno prezzi elevati.

La precisione del dispositivo dovrebbe essere la prima cosa. Per i livellatori classici (ottici), la precisione è espressa in millimetri di deviazione per ogni chilometro misurato. Per i dispositivi di punta, questo valore è da circa 2 a 10 millimetri.

Poiché la maggior parte dei lavori di livellamento avviene all'aperto, prestare attenzione al tipo di protezione esistente (IP) per evitare danni al dispositivo e influenzare il risultato della misurazione a causa degli agenti atmosferici.

Per saperne di più sullo standard IP

Il nostro consiglio pratico: Valore angolare

Nella tecnica di misurazione, il Gon viene spesso utilizzato come valore angolare. Il circuito completo ha 400 Gon con questa unità di misura. Il fattore di conversione è 1 Gon pari a 0,9 gradi. Un grado è pari a 1,111 (periodo) Gon. L'angolo retto a 90 gradi ha un valore di 100 Gon con questa unità di misura.

Istruzioni di sicurezza per la manipolazione di livelle e bolle

Quando si lavora con qualsiasi tipo di indice/asta di rilevamento in un ambiente immediato di impianti elettrici come linee aeree o in prossimità di impianti ferroviari con funzionamento elettrico, può esserci pericolo di morte a causa di scosse elettriche. Mantenere una distanza di sicurezza sufficiente da tali impianti. Potrebbe essere necessario informare le autorità competenti prima di iniziare il lavoro.

Le operazioni di misurazione in caso di temporali comportano il rischio di un fulmine. Non eseguire lavori di misurazione durante i temporali!

Non guardare mai al sole con un dispositivo di livellamento ottico e non guardare neanche il raggio laser elettronico di livellamento.

Una protezione insufficiente o un'indicazione del luogo di misurazione non sufficientemente riconoscibile può causare situazioni pericolose nel traffico stradale, nei cantieri o in impianti industriali e commerciali. Osservare le norme di prevenzione degli incidenti e le norme del traffico stradale.
