Cosa sono i puntali per test?
I puntali di prova forniscono il collegamento elettrico tra il punto di misura e lo strumento di misura e consentono quindi la trasmissione a filo dei valori misurati. A seconda delle dimensioni da misurare, questi cavi devono soddisfare requisiti speciali. Questi includono una bassa resistenza interna nella gamma Milli-Ohm, isolamento sicuro e flessibile contro il contatto e protezione contro l'irradiazione di supporti che possono distorcere il risultato della misurazione. La protezione dal contatto non riguarda solo il cavo di misurazione, ma in particolare gli elementi che stabiliscono il contatto diretto con il puntale di prova o con il punto di misurazione. Le sonde di prova sono incluse in alcuni set di puntali.
A seconda dell'intervallo di tensione e/o dell'amperaggio e a seconda dell'ambiente di misurazione, è necessario rispettare diversi requisiti di protezione. In Conrad sono disponibili linee di misura per correnti da 0,5 A a 32 A e tensioni da 30 V a 1.000 V.
L'isolamento dei cavi di misura
I cavi di misura sono isolati con
- gomma per condizioni di funzionamento calde, dotata su un lato di spina IEC o di contatto di protezione e sull'altro lato di collegamenti di misurazione.
- PVC per cavi di misura altamente flessibili e requisiti di isolamento elevati. Questi puntali sono disponibili anche in un design resistente al calpestio e con un rivestimento interno colorato che rende facilmente visibili i danni all'isolamento.

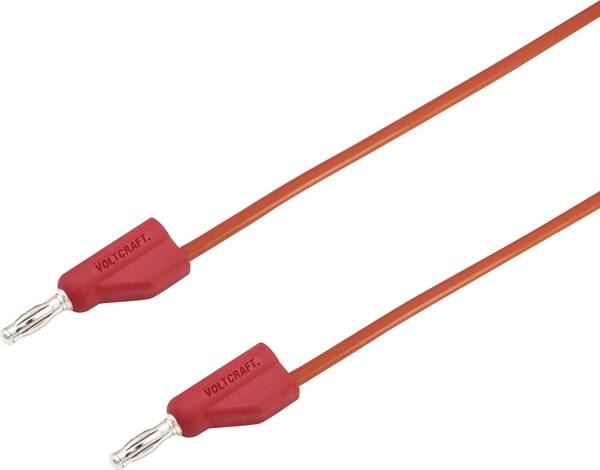

- Silicone per cavi di misura altamente flessibili, per un utilizzo ad alte temperature a prova di fusione e a basse temperature. Disponibile anche in versione con sicurezza di uscita e con rilevamento di danni.

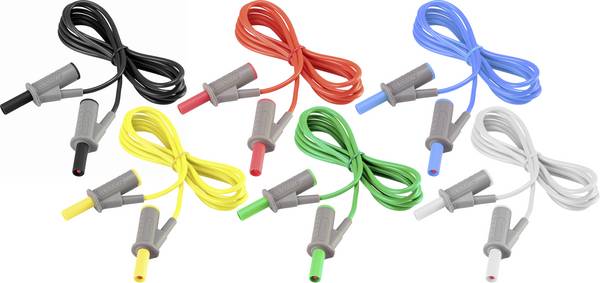

L'isolamento è disponibile in dodici colori o combinazioni di colori. In questo modo è facile distinguere tra i cavi e i puntali.
I collegamenti dei cavi di misura
Il collegamento di un cavo di misura viene utilizzato sia per rilevare il valore misurato direttamente nel punto di misura, sia per accogliere sonde di misura o di prova supplementari progettate per applicazioni speciali. Si distinguono il collegamento A e il collegamento B, che si trovano per stabilire il contatto con il punto di misurazione da un lato e il collegamento con il dispositivo di misurazione dall'altro. L'esatta versione è indicata nei dati tecnici del rispettivo cavo di misura sulla pagina del prodotto nel negozio di Conrad. La visualizzazione dei prodotti può essere regolata su collegamenti specifici mediante condizioni di selezione.
Sono disponibili i seguenti connettori o collegamenti:

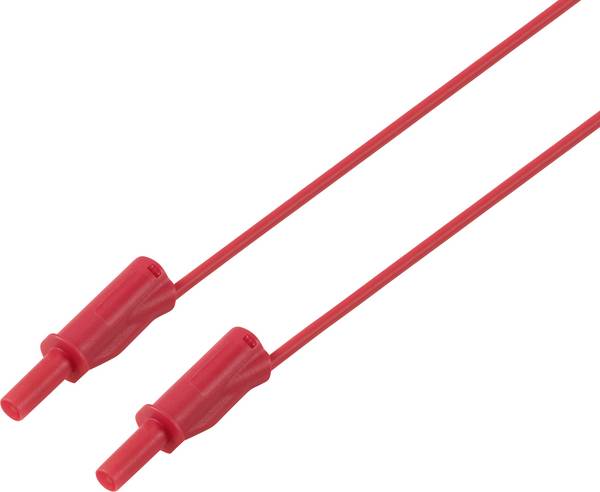

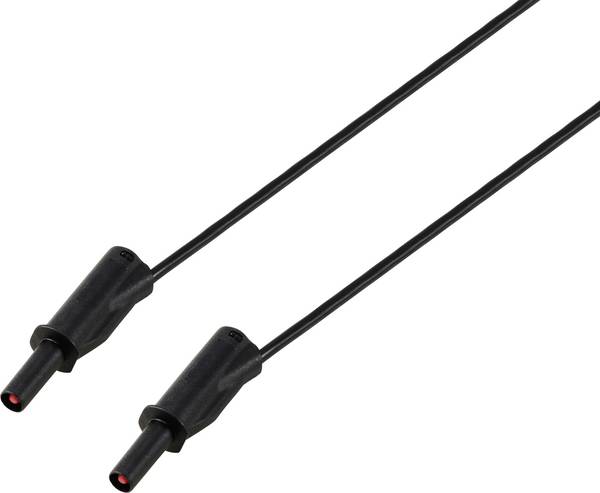

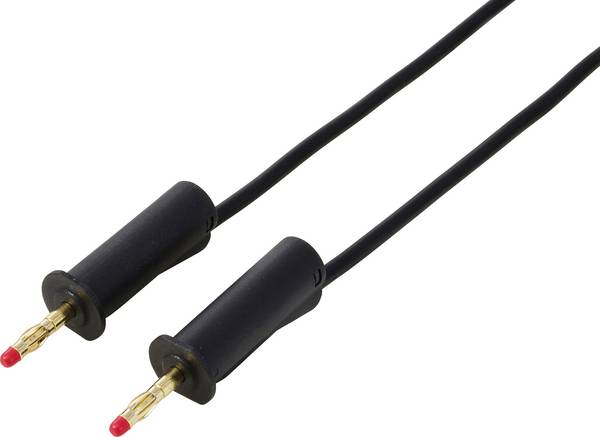

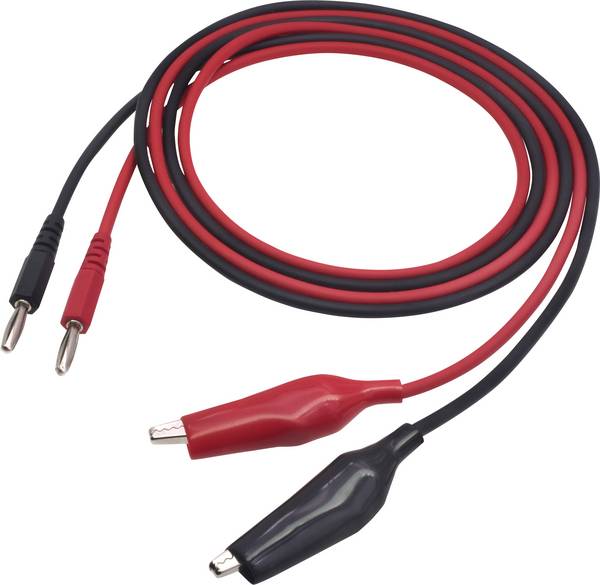

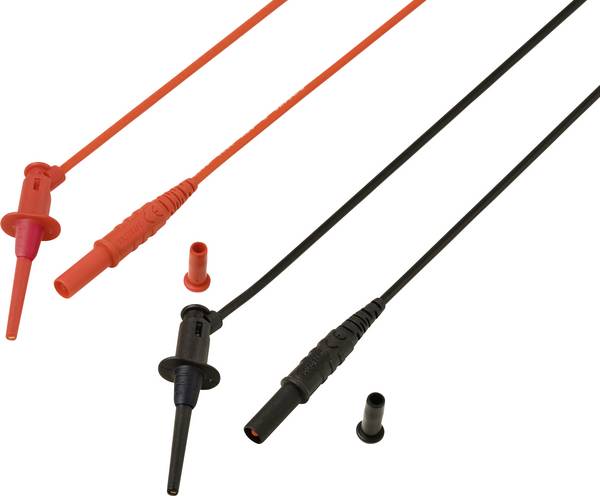

| Spina da 4 mm | Per l'inserimento di puntali di prova o per il collegamento ad altri cavi di misura. |
| Morsetto a coccodrillo | Tirando indietro una guaina di protezione isolante vengono esposti morsetti o ganci che possono essere fissati al punto di misurazione e quindi possono essere fissati autonomamente. |
| Spina BNC | Connettore coassiale con chiusura a baionetta. Vengono utilizzati in via prioritaria per le misurazioni nella tecnologia ad alta frequenza. |

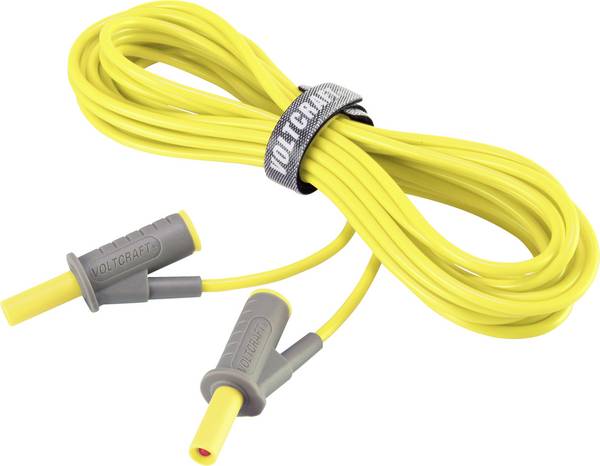

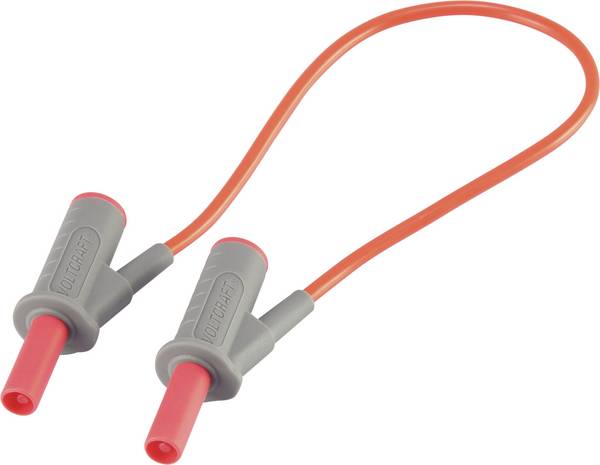

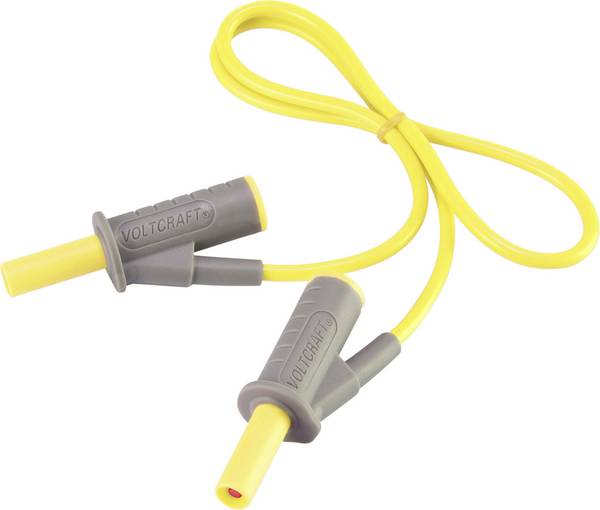

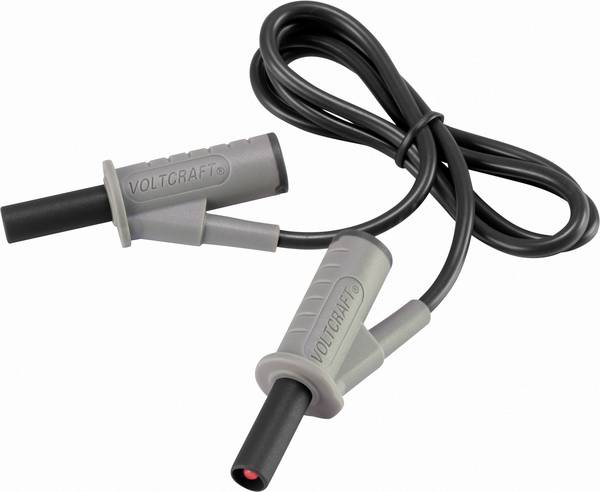

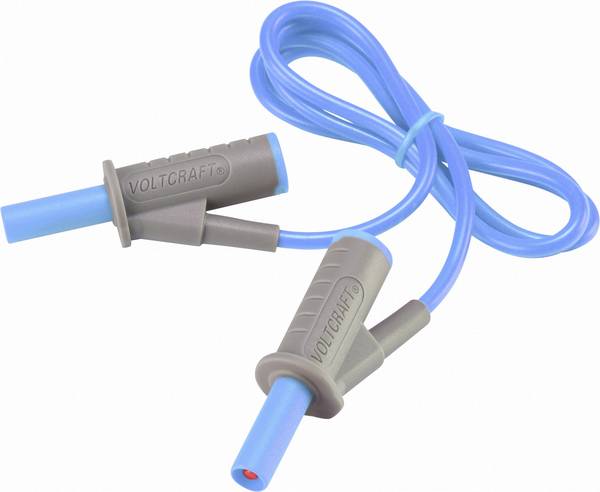

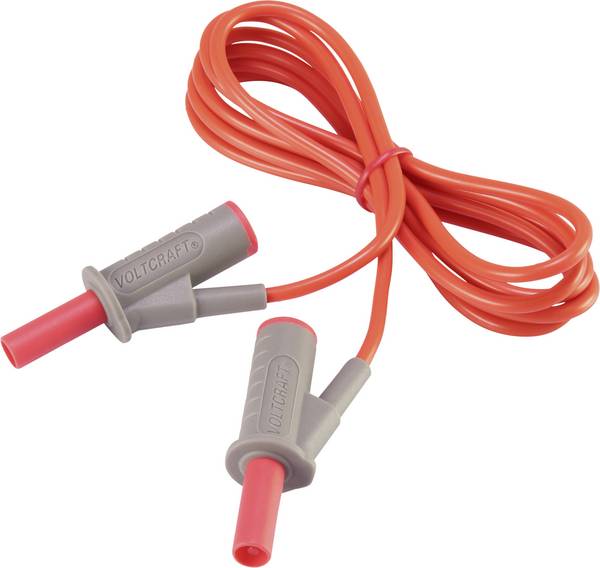

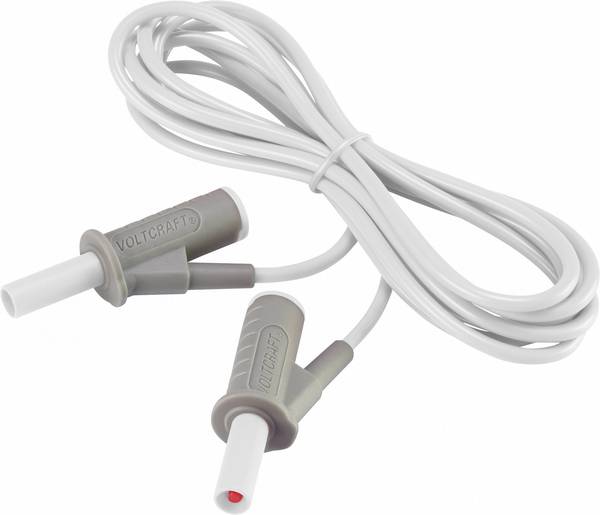

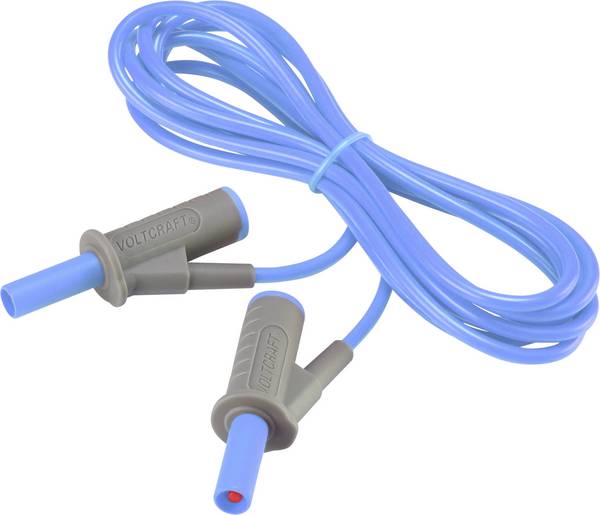

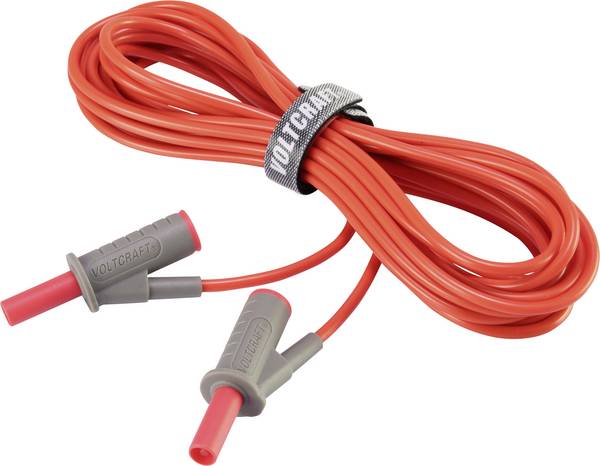

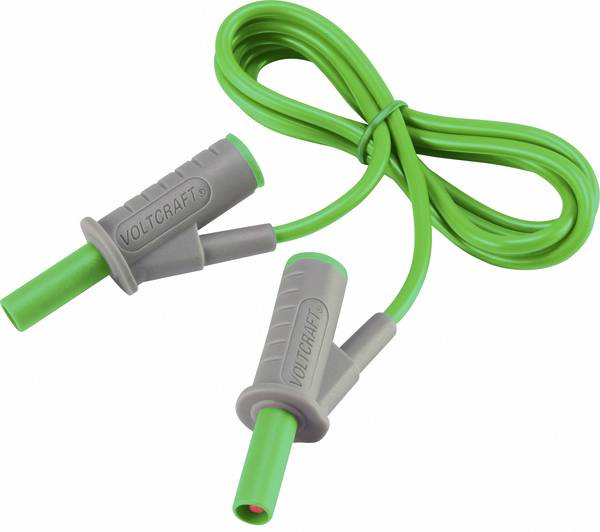

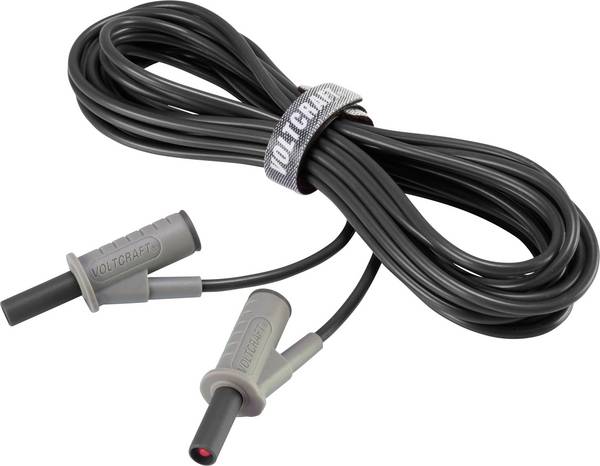

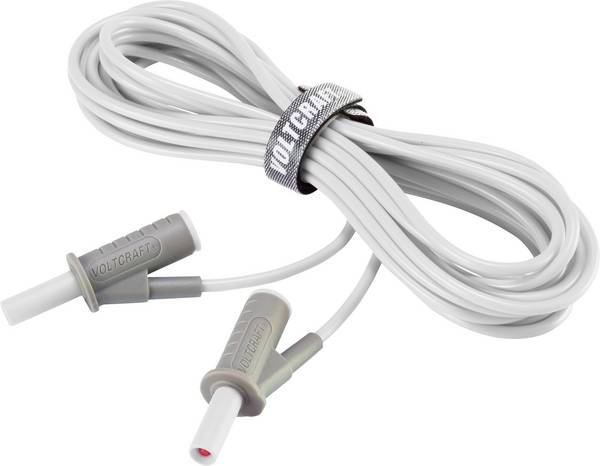

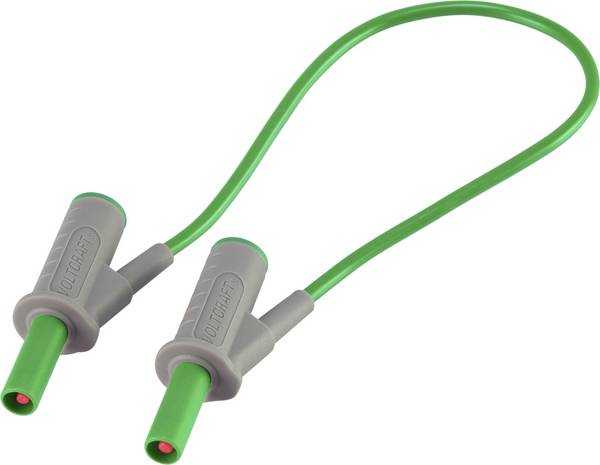

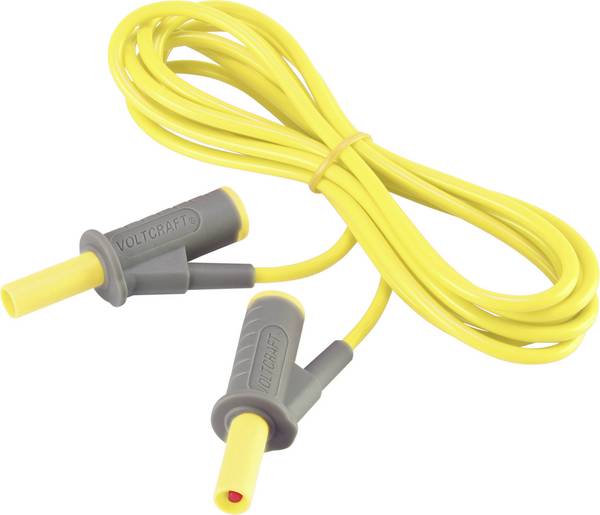

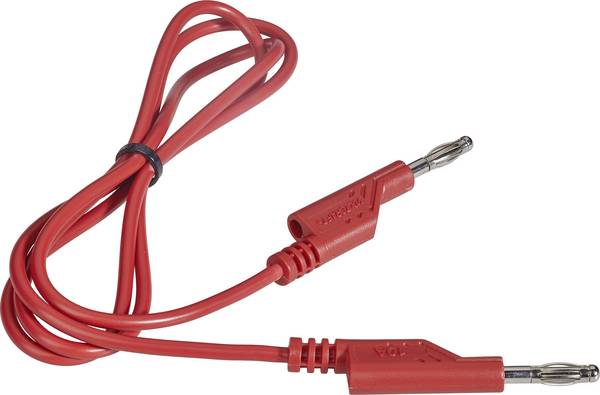

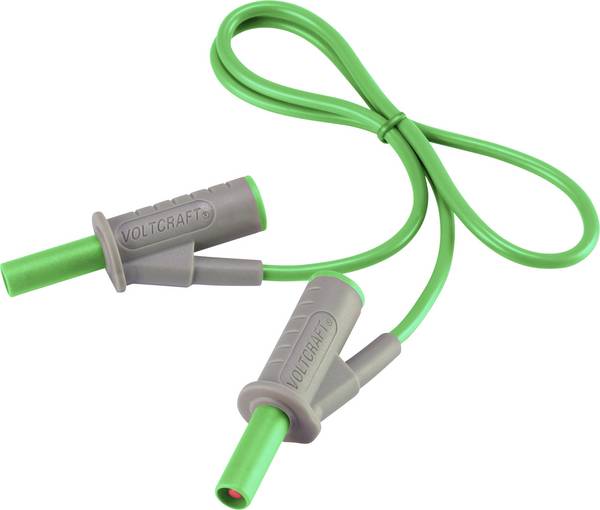

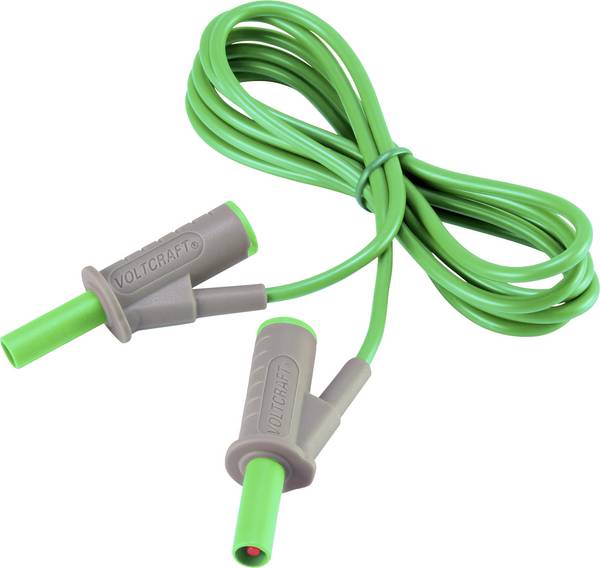

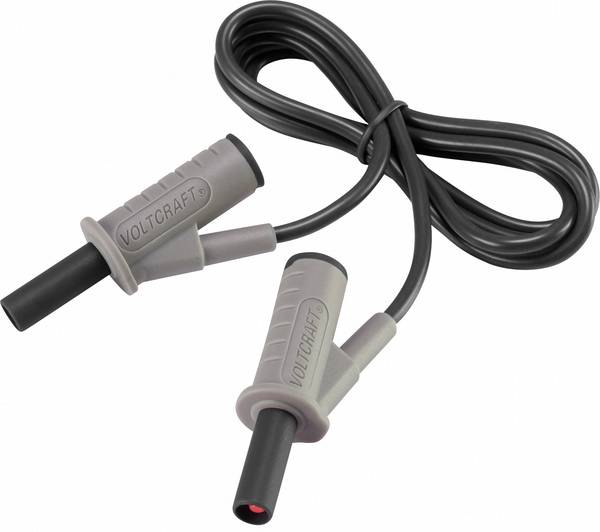

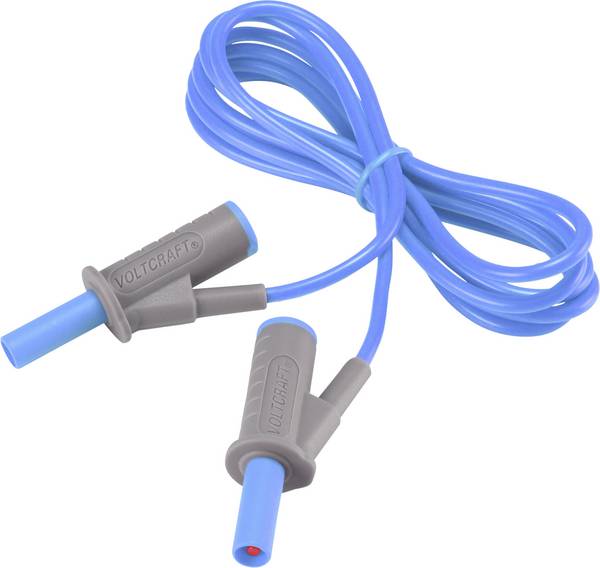

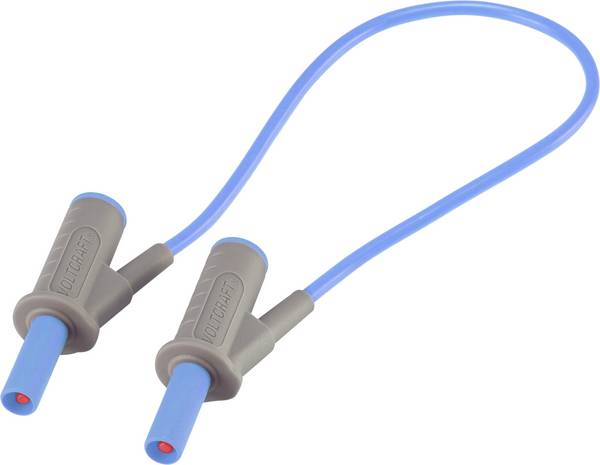

| Spine a banana | Nota anche come spina a molla da 4 mm, è un connettore ampiamente utilizzato, originariamente sviluppato dalla società tedesca Hirschmann. Deve il suo nome alla forma dell'elemento elastico, che garantisce il posizionamento sicuro del connettore nella presa. |
| Presa 0,64 mm | Forma standard per il montaggio di perni e montanti con 0,64 millimetri. |
| Presa per apparecchi a freddo C 13 | Collegamento standard per la misurazione su apparecchi a freddo da 230 V. |

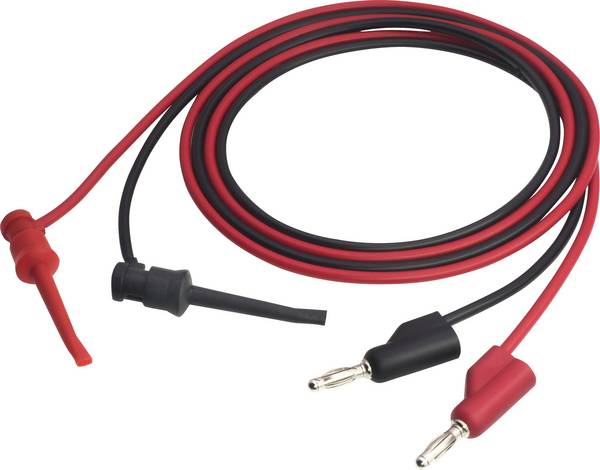

| Morsetto a coccodrillo | Chiamato anche morsetto a pinza. Per creare e allentare rapidamente i collegamenti elettrici. Disponibile in molte versioni (isolate e non isolate). |
| Spina a lamelle 2 e 4 mm | Struttura a parete della spina a banana |
| Spina/presa MC | Una spina standard in impianti fotovoltaici |
| Spina N/SMA | Collegamenti a spina coassiali con collegamento a vite, a tenuta d'acqua |

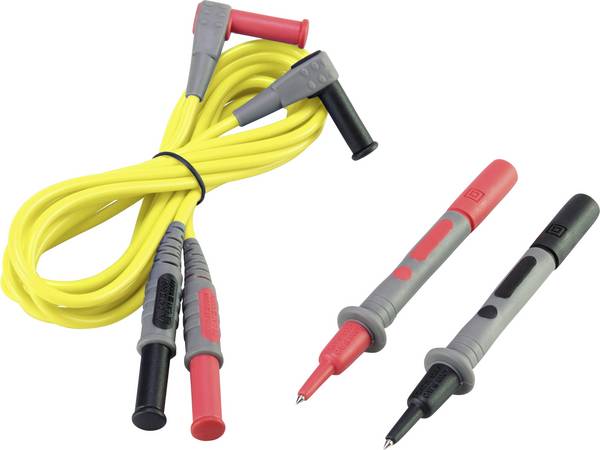

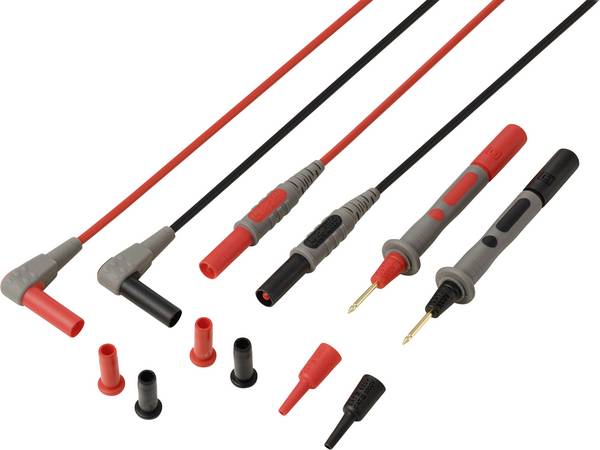

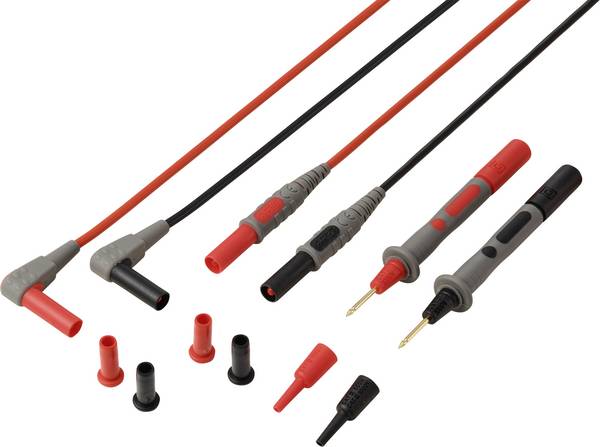

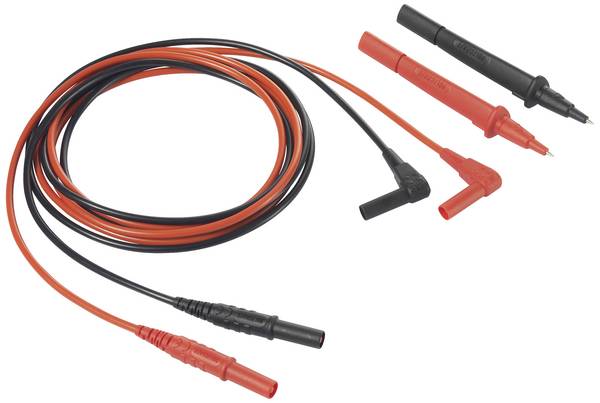

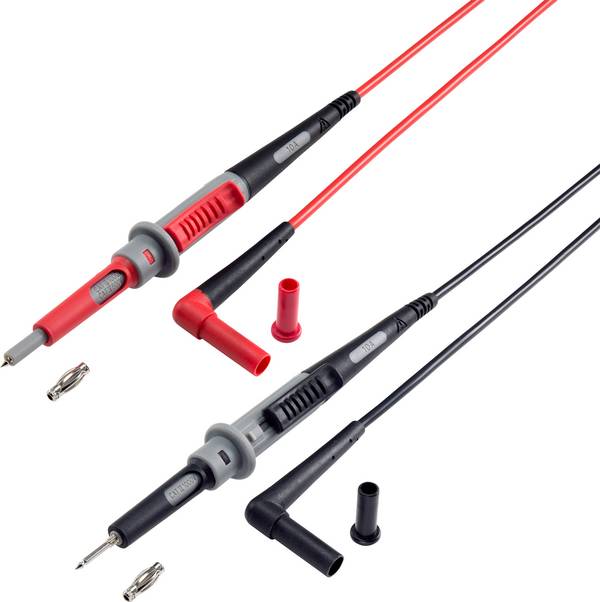

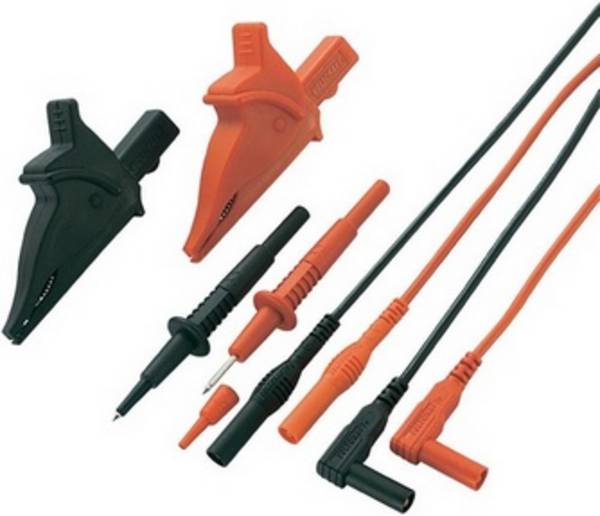

| Puntale di prova | Con questi puntali, la sonda di prova per il collegamento al punto di misura è già integrata, in parte con una lamella di contatto a molla disposta dietro di essa. |
| Spine schuko | Per misurazioni sicure sulla rete da 230 volt |

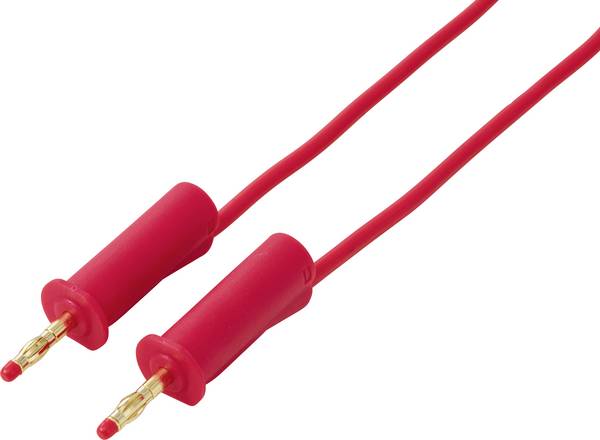

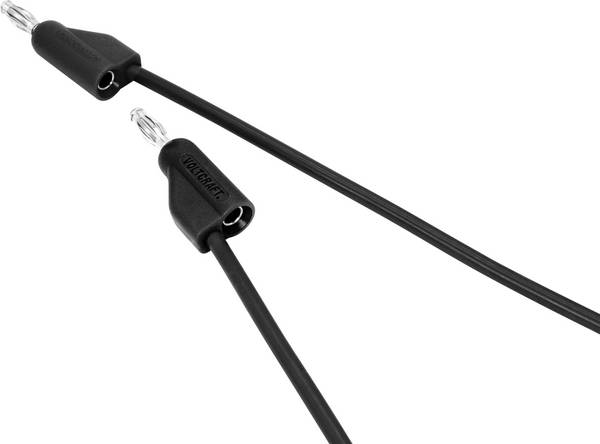

| Spina 2 e 4 mm | Modello simile al connettore a banana, ma senza contatto a molla. |
| Spina per apparecchi a caldo C 16 | Collegamento standard per la misurazione su apparecchi a caldo da 230 V. |
Caratteristiche dei connettori sui cavi di misura
La struttura dei connettori sui cavi di misura garantisce il collegamento sicuro degli elementi di prova e il raggiungimento del punto di misura effettivo e la protezione dal contatto per la persona che agisce. A questo proposito è importante sottolineare quanto segue:
- Manicotto scorrevole: Non lasciare il contatto fino all'inserimento nella presa di un punto di misurazione
- Spina angolata: Il cavo di misura effettivo viene fatto uscire dalla spina di 90 gradi. Questo protegge, tra l'altro, da danni al cavo di misura causati da attorcigliamenti.
- Impilabile: Sul retro del connettore a coltello è presente una presa della stessa dimensione per il collegamento di un altro cavo di misurazione senza ulteriori strumenti come morsetti o collegamenti a vite.
Categorie di misura per i puntali
La categoria di misurazione descrive gli intervalli di applicazione consentiti dei cavi di misura, definiti dalla norma IEC 61010-1 (norme di sicurezza per strumenti di misurazione, controllo, regolazione e laboratorio elettrici). Internazionale è la denominazione IEC 1010.
Sono disponibili le seguenti categorie:
- CAT I: Misurazioni su circuiti che non hanno un collegamento diretto alla rete, ad esempio dispositivi di classe di protezione 3 (funzionamento con bassa tensione di protezione), dispositivi alimentati a batteria, impianto elettrico per auto.
- CAT II: Misurazioni su circuiti che hanno un collegamento diretto con la rete a bassa tensione, ad esempio elettrodomestici, apparecchi elettrici portatili.
- CAT III: Misurazioni all'interno della installazione dell'edificio (utenze fisse con collegamento non a innesto, collegamento di distribuzione, dispositivi fissi nel distributore), ad esempio, distribuzione secondaria.
- CAT IV: Misurazioni alla fonte dell'installazione a bassa tensione come contatori, collegamento principale, protezione primaria da sovracorrente, linee elettriche a bassa tensione o sulla scatola di collegamento domestica.
FAQ - domande frequenti sui cavi di misura
Quale cavo di misura è adatto a quale scopo?
Al momento dell'acquisto è necessario tenere conto di fattori quali la categoria di misurazione, l'intervallo di corrente e tensione e l'ambiente in termini di temperatura, agenti chimici e agenti fisici. È sempre consigliabile consultare la scheda tecnica del produttore, disponibile per il download su quasi tutti i cavi di misura. In questo troverete informazioni dettagliate sul campo di applicazione.
Come posso riconoscere un cavo di misura difettoso?
Molti cavi di misura hanno un rivestimento colorato aggiuntivo sotto l'isolamento, che diventa chiaramente visibile in caso di rottura dell'isolamento. Le rotture nel cavetto sotto tensione possono essere avvertite a tensioni più elevate a causa di crepitio e/o odore di bruciato. Un'altro segnale è la mancanza di un'indicazione sul dispositivo di misura, che può anche essere dovuta ad un guasto nel punto di misura. In questo caso, ripetere la prova con un cavo di misura di ricambio. Non si può escludere anche un difetto dello strumento di misura.
È possibile riparare un cavo di misurazione?
L'apertura dell'isolamento e il ricollegamento di due singole parti di un puntale di prova invalida le caratteristiche di misura e di sicurezza garantite dal costruttore, per cui è sempre necessario utilizzare un nuovo puntale di prova. Devono essere sempre disponibili cavi di misura di ricambio.
