Spine E Adattatori Industriali

Fatti interessanti sulla spina CEE, adattatore CEE

Per le applicazioni industriali sono necessari tipi di spina speciali: La spina CEE. Questi sono connettori trifase disponibili in diverse varianti. Nella nostra guida vengono fornite le informazioni più importanti su connettori CEE, adattatori CEE e spine e prese CEE.

• Panoramica dei diversi tipi di spine

• Spina CEE e adattatore CEE

• I principali criteri di acquisto per spine CEE e adattatori CEE

• La nostra pratica: La sicurezza soprattutto!

• FAQ - domande frequenti su connettori CEE e adattatori CEE

Panoramica dei diversi tipi di spine

In casa, gli apparecchi vengono utilizzati principalmente a 230 Volt. Che si tratti di utensili elettrici, bollitore o aspirapolvere, gli apparecchi elettrici utilizzati nella vita quotidiana sono dotati di diversi connettori. Le spine di contatto di protezione, ad esempio, note anche come spina tipo F o CEE 7/4, dispongono di superfici di contatto di protezione. All'inserimento, le superfici di contatto di protezione vengono collegate alle molle della presa di contatto di protezione prima di alimentare i pin di contatto con tensione. Oltre alle spine con contatto di protezione, le spine europee (spine piatte) e le spine con profilo sono comuni. Tuttavia, ci sono applicazioni speciali che richiedono connettori CEE.

Spina CEE e adattatore CEE

Le spine e gli adattatori CEE conformi allo standard internazionale IEC 60309 sono realizzati per applicazioni industriali. Per questi connettori, prese e connettori è necessario che non venga superata una tensione di 690 Volt e un carico di corrente massimo di 125 Ampere. La temperatura di esercizio consentita è impostata su un intervallo compreso tra -25 e +40 gradi Celsius.

Tra l'altro: L'acronimo CEE è dovuto alla Commissione sulle regole per l'approvazione delle apparecchiature elettriche, che definisce diverse designazioni per i tipi di spine. Anche le spine con contatto di protezione di terra sono note secondo la norma CEE 7/4 ma oggi sono chiamate "spina CEE" come connettori di corrente trifase.

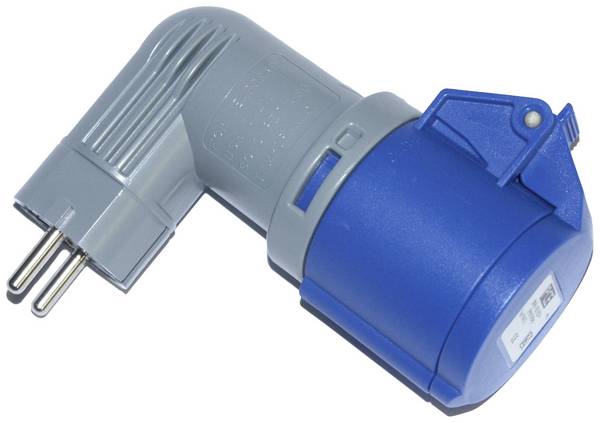

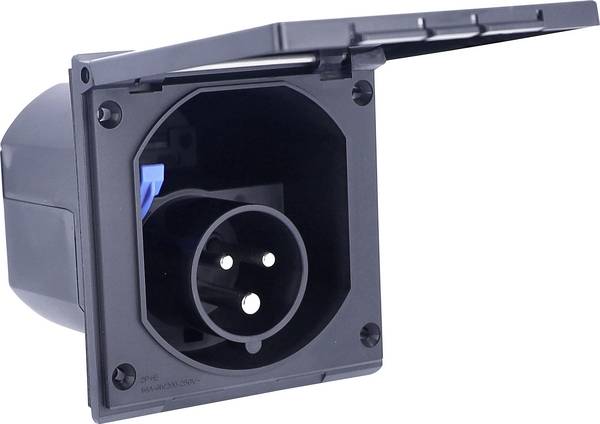

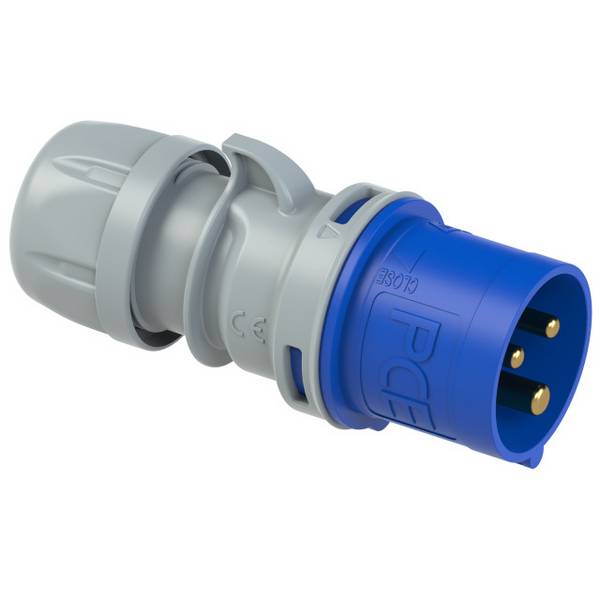

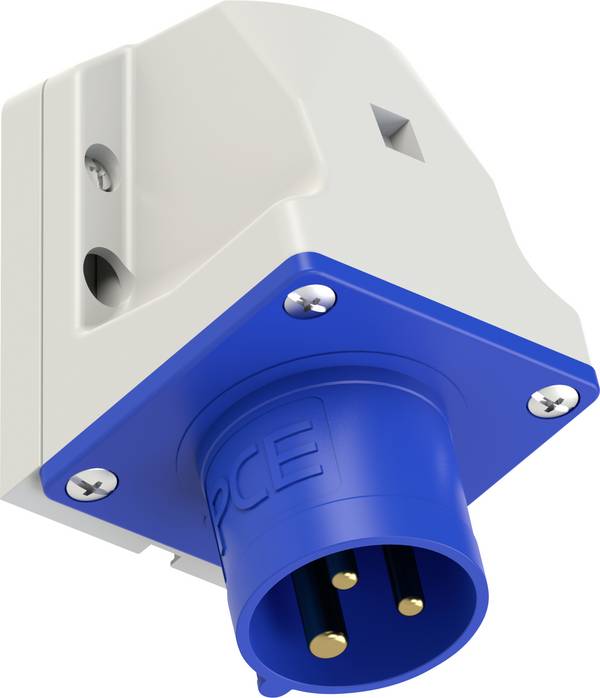

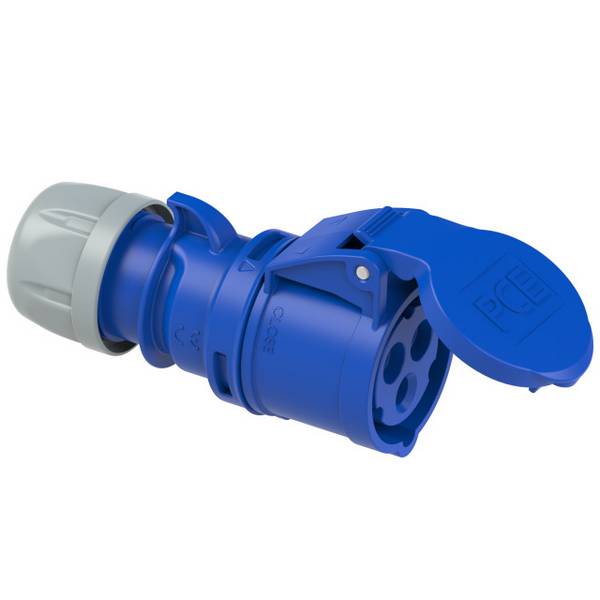

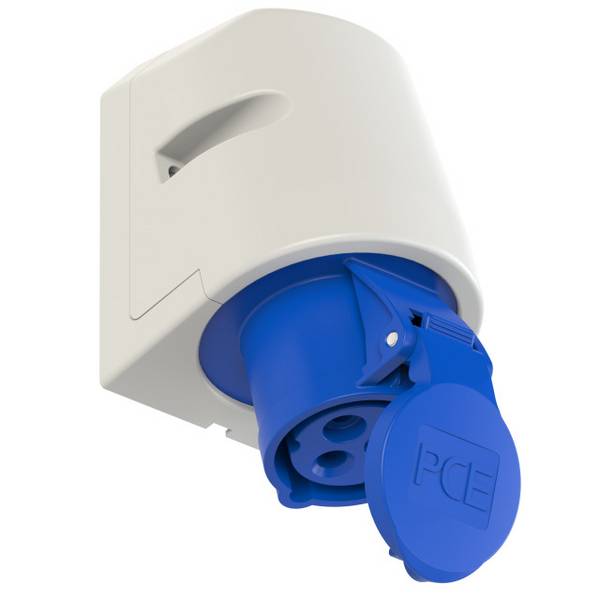

I dispositivi di alimentazione a spina CEE non sono utilizzati solo nell'industria e nell'artigianato. La spina CEE blu 16A può essere trovata in qualsiasi campeggio e gli appassionati di attività all'aperto che si trovano in viaggio con camper o roulotte sono ben noti. Le prese blu adatte sono montate anche su barche e nei porti. In genere sono classificati con il tipo di protezione IP44. In IP44 si riconosce che le prese e le spine CEE sono protette dall'ingresso di corpi estranei solidi da 1 mm e da spruzzi d'acqua su tutti i lati.

Attenzione: A seconda del campo di applicazione sono necessarie classi di protezione più elevate. Oltre a IP44, sono disponibili, tra l'altro, IP54 (protezione contro gli spruzzi d'acqua e i depositi di polvere), IP66 (protezione contro forti getti d'acqua e polvere penetrante) o IP67 (a tenuta d'acqua a profondità fino a 1 metro per 30 minuti e protezione contro la polvere penetrante). A partire da 125 ampere, IP67 è obbligatorio.

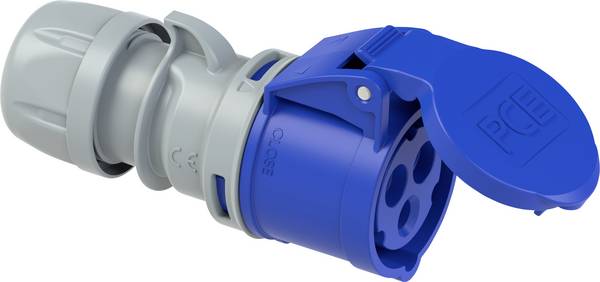

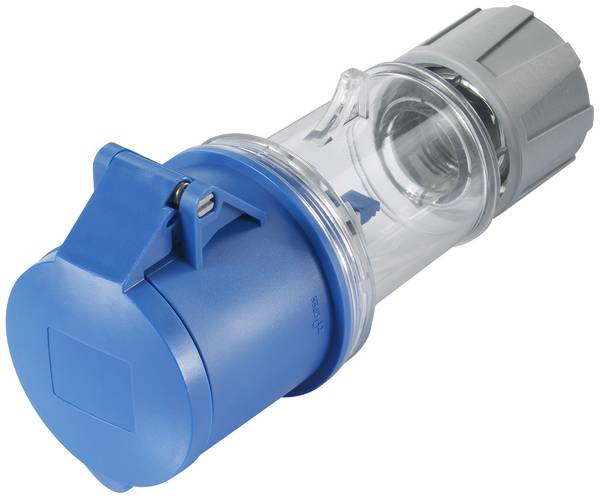

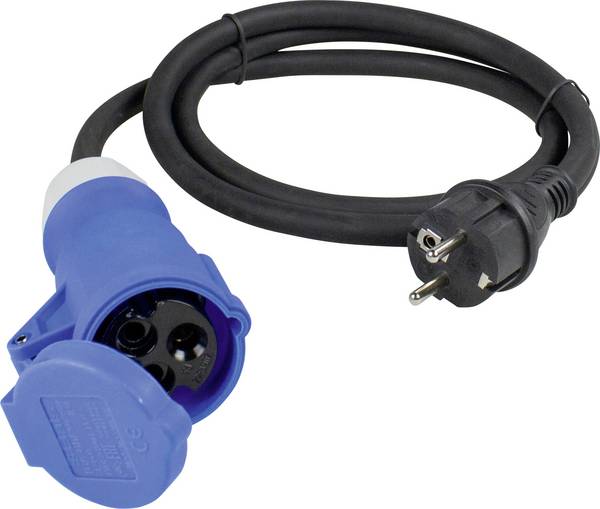

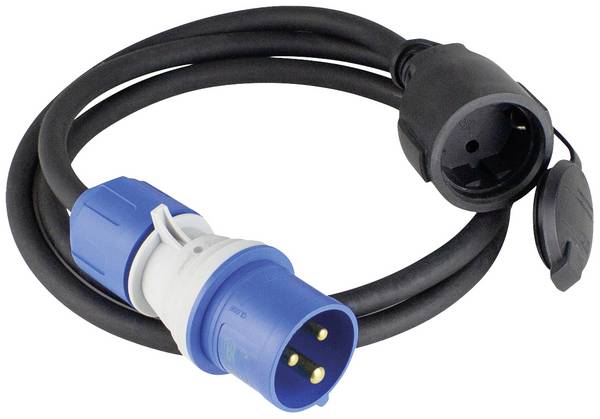

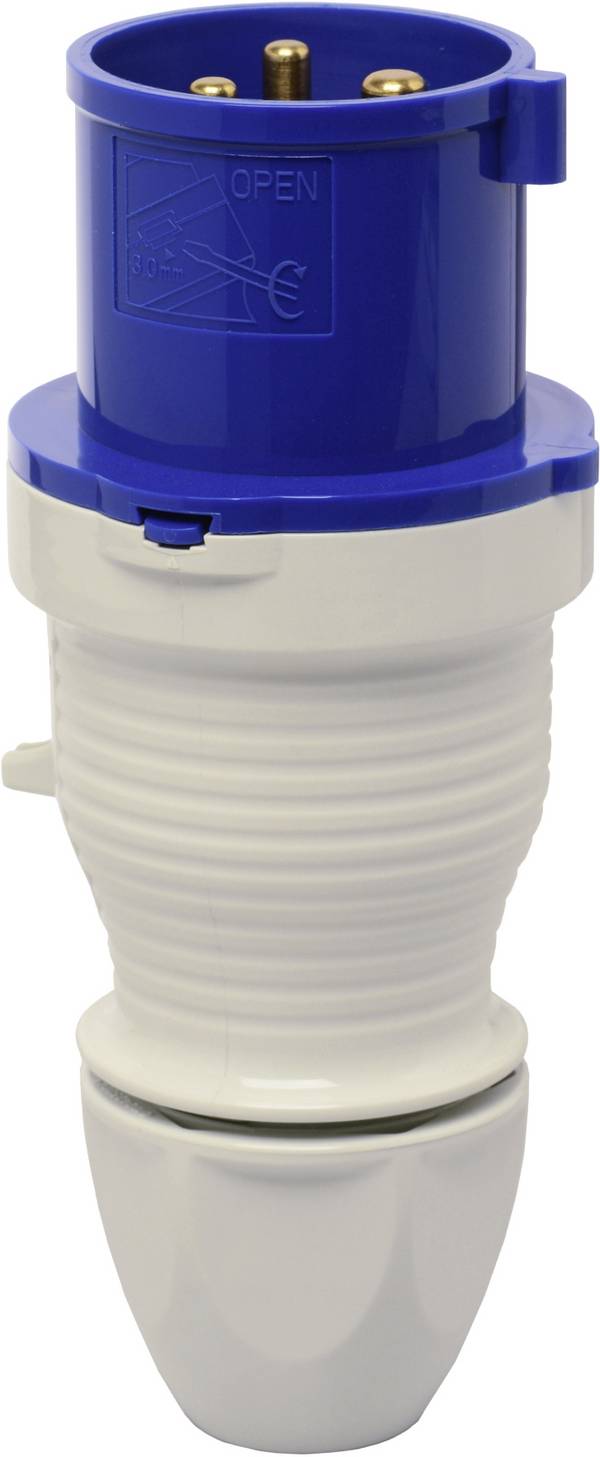

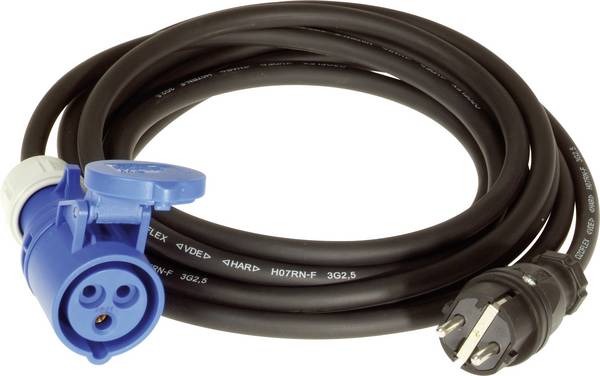

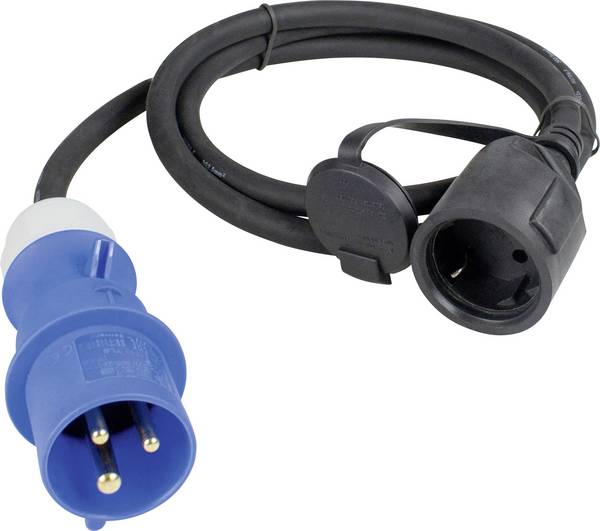

Con questi connettori si incontrano spesso le indicazioni "L+N+PE, 6h": "L" significa "conduttore", "N" per "conduttore zero", "PE" per "conduttore di terra" e "h" determina la posizione del conduttore di protezione. Sono a 3 poli e progettati per correnti continue con 16 Ampere. I cavi adattatori CEE o le prolunghe CEE sono spesso cavi in gomma pesanti chiamati H07RN-F. Un cavo H07RN-F da 15 m su un avvolgicavo è l'ideale per l'uso sul camper o su roulotte: È adatto a carichi meccanici elevati e può rimanere permanentemente in ambienti esterni.

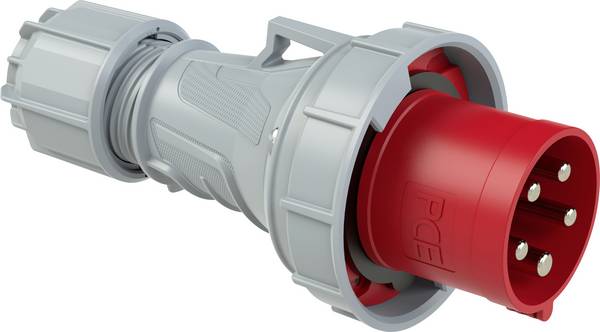

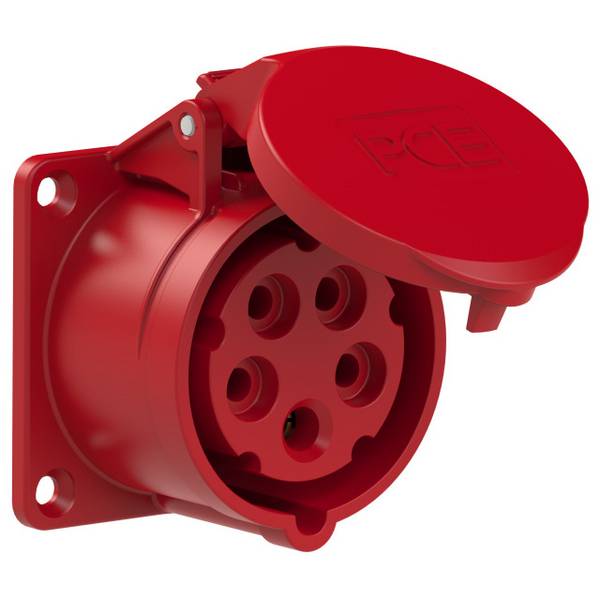

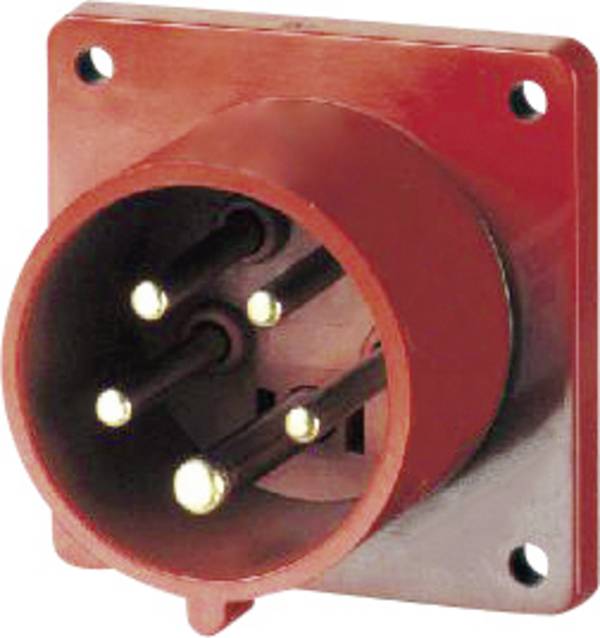

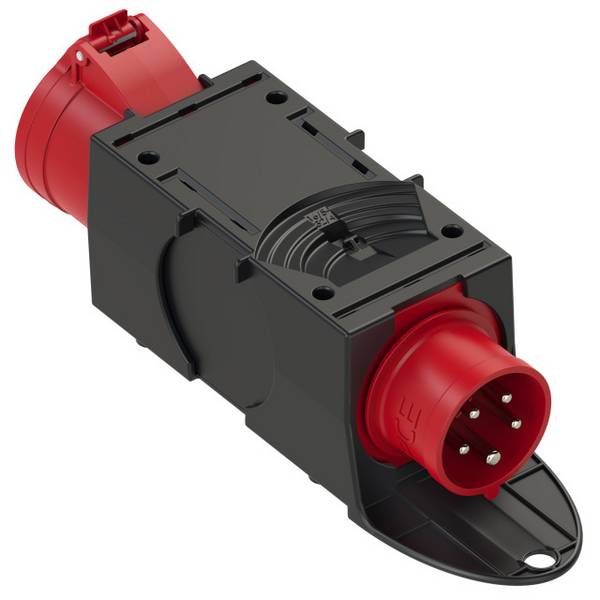

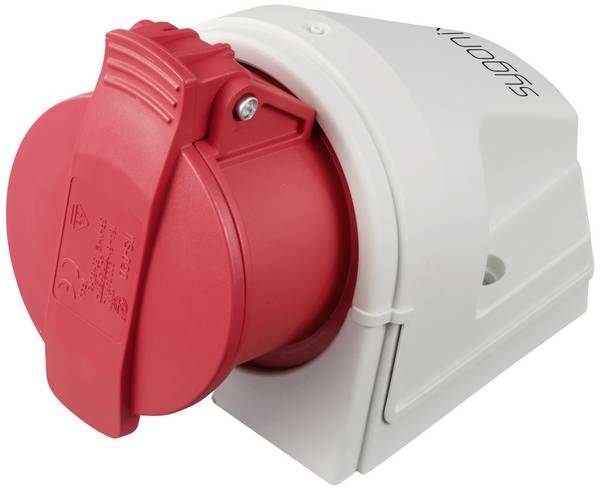

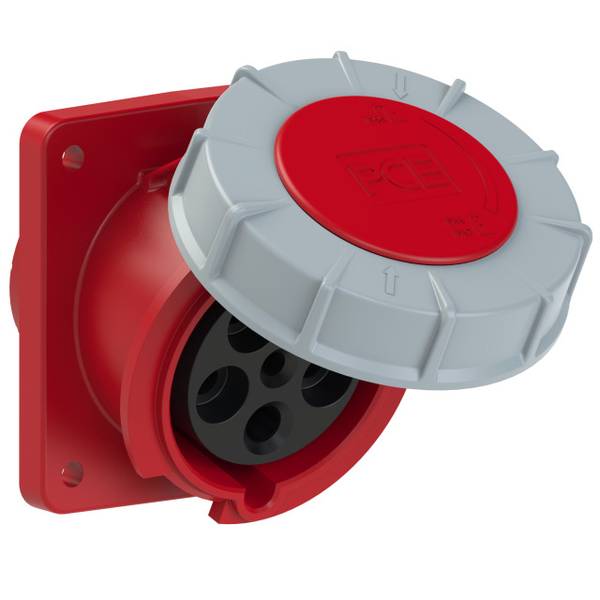

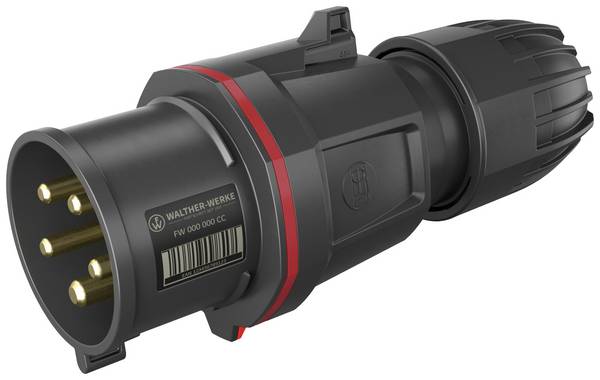

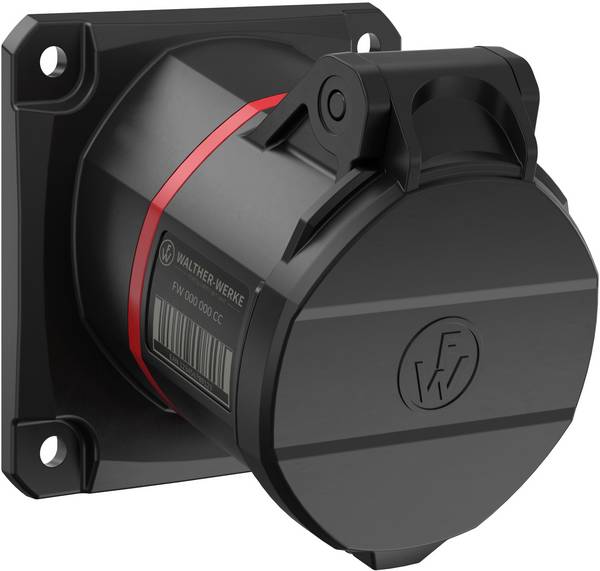

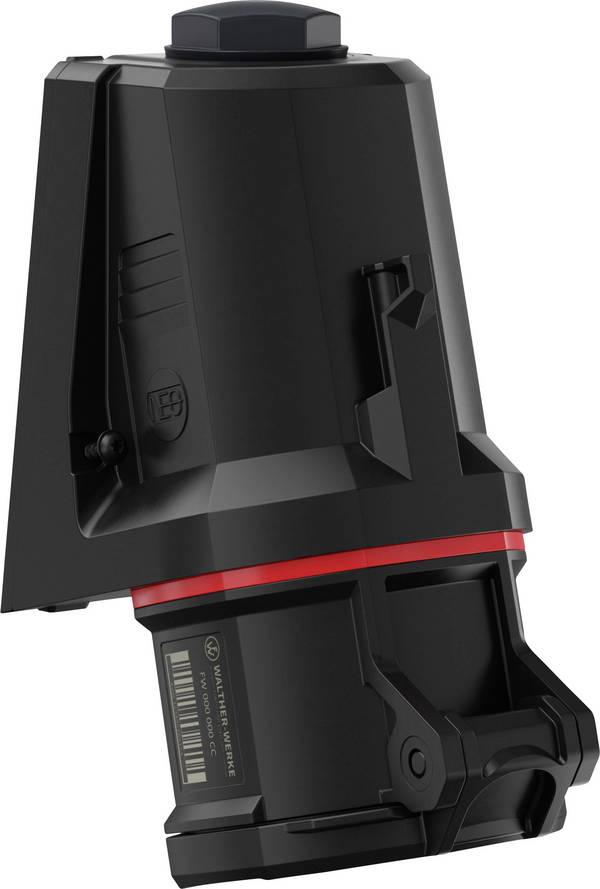

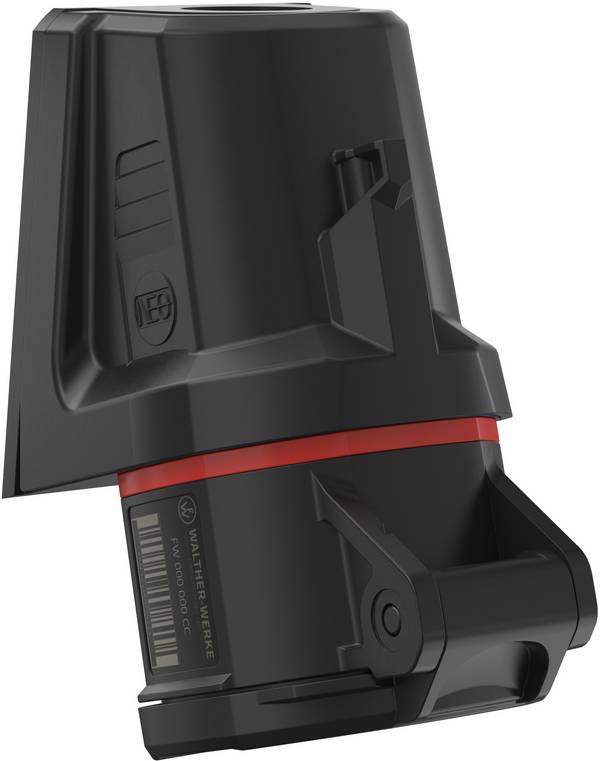

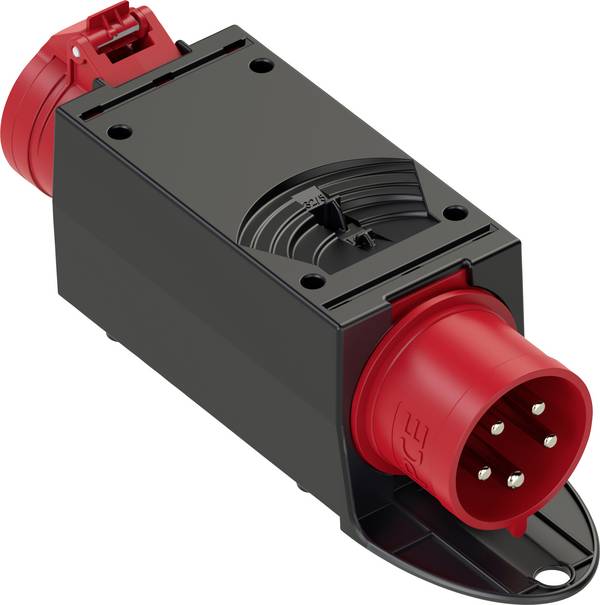

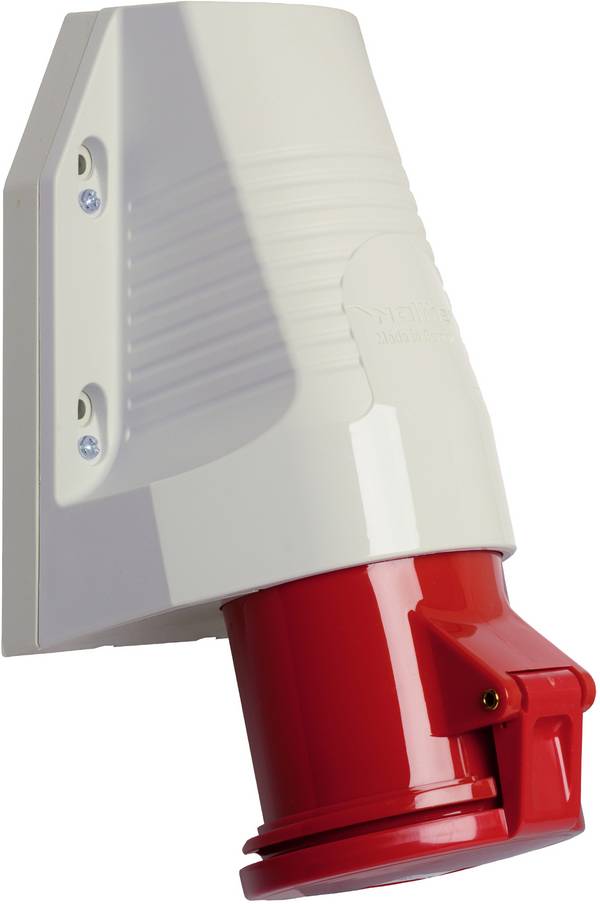

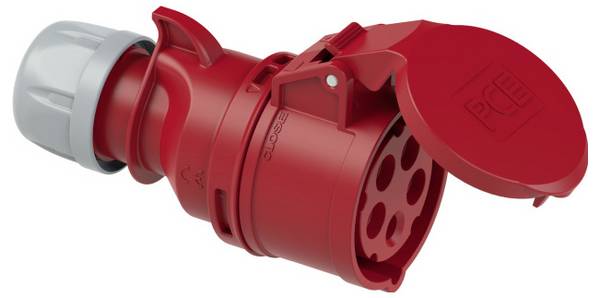

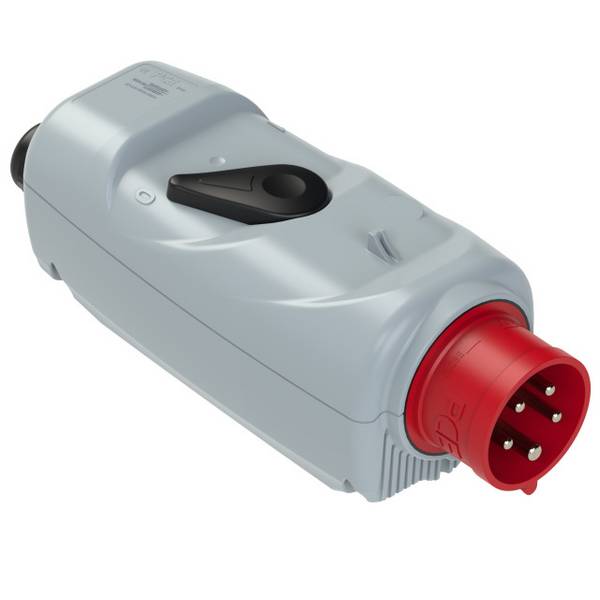

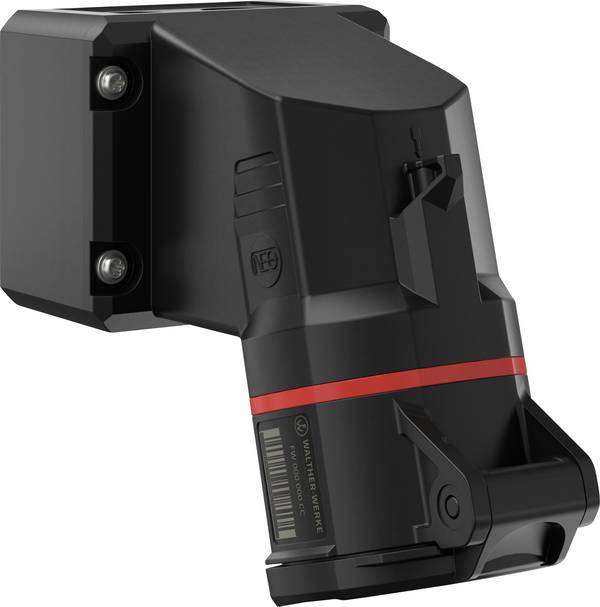

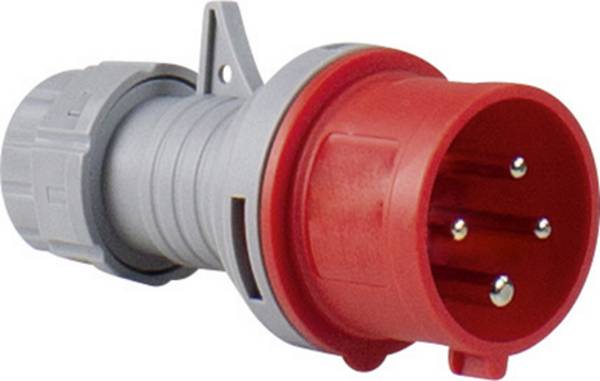

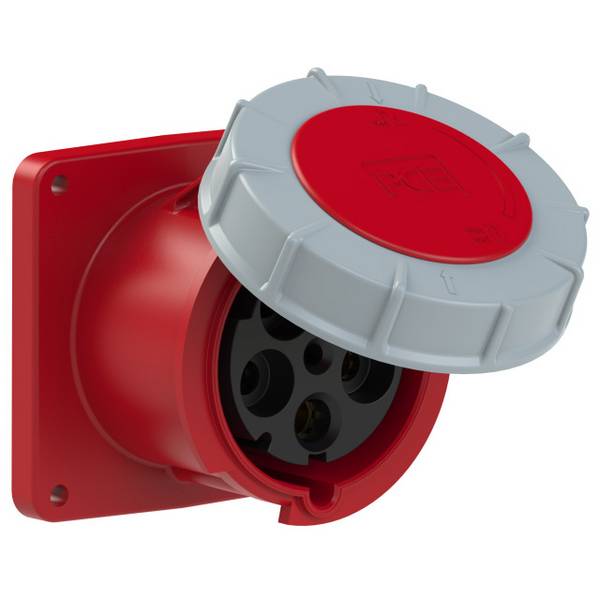

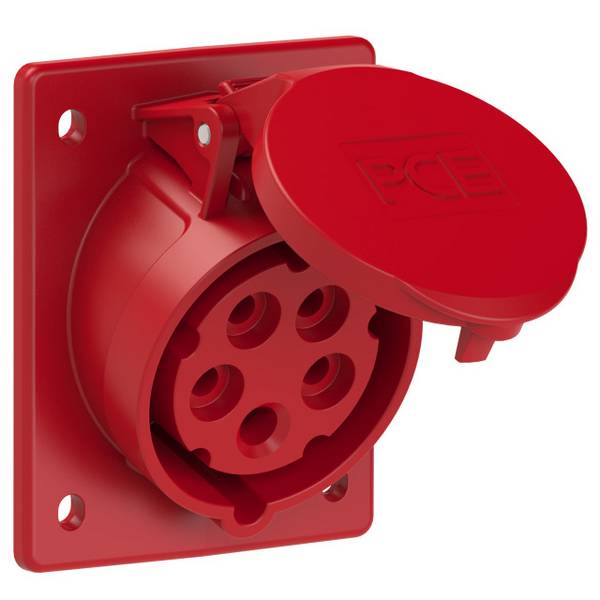

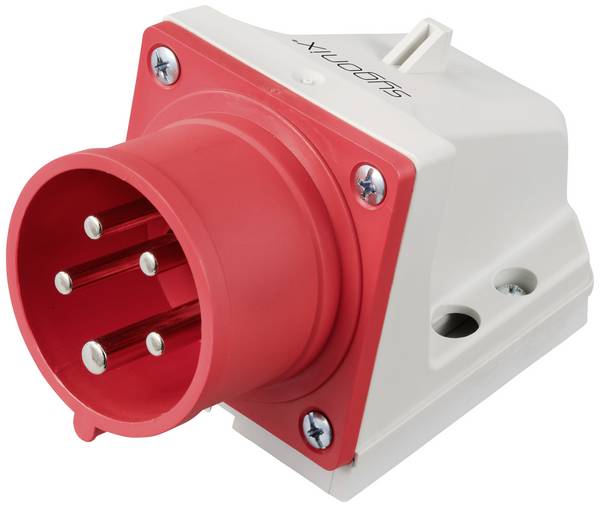

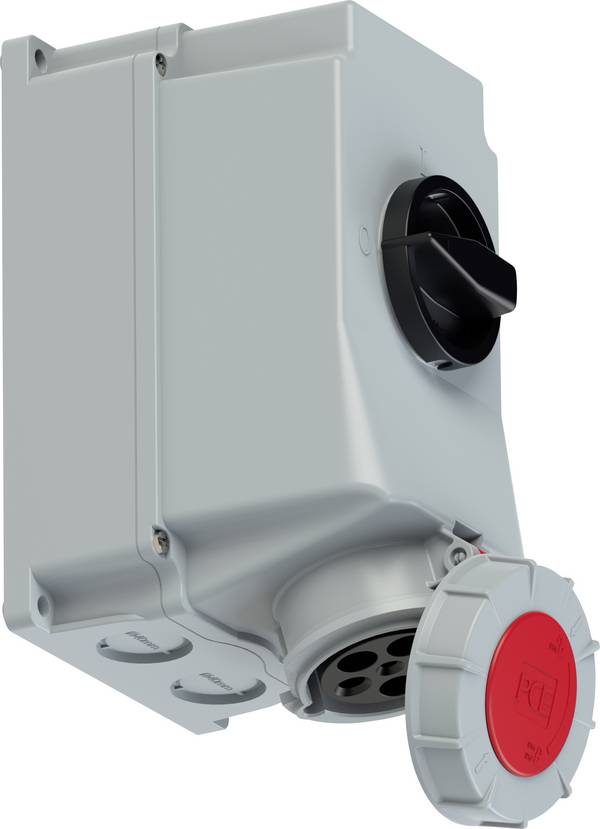

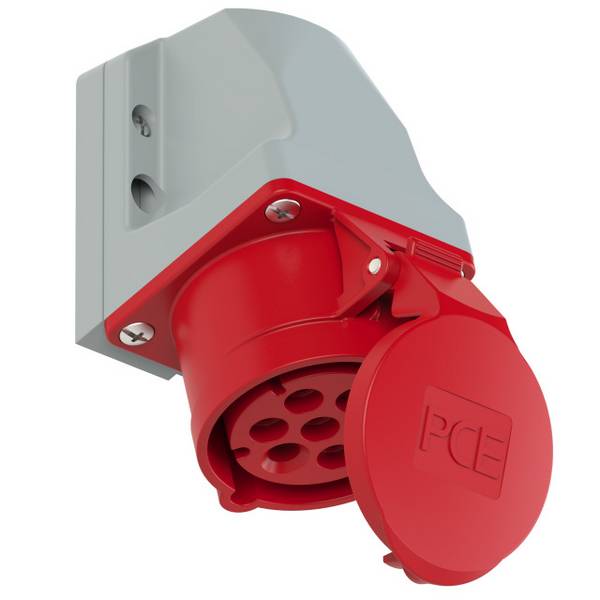

Nel nostro negozio online troverete altre varianti oltre ai connettori per Caravan. Spesso viene utilizzato anche il connettore rosso a 5 poli "3L+N+PE, 6h", concepito per l'utilizzo di tensioni da 400 volt in corrente alternata trifase. Questi sono disponibili principalmente in una variante per 16 ampere o 32 ampere, ma sono anche disponibili modelli progettati per 63 o 125 ampere.

I principali criteri di acquisto per spine CEE e adattatori CEE

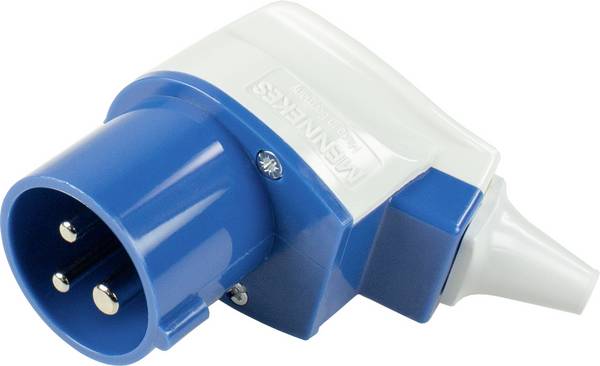

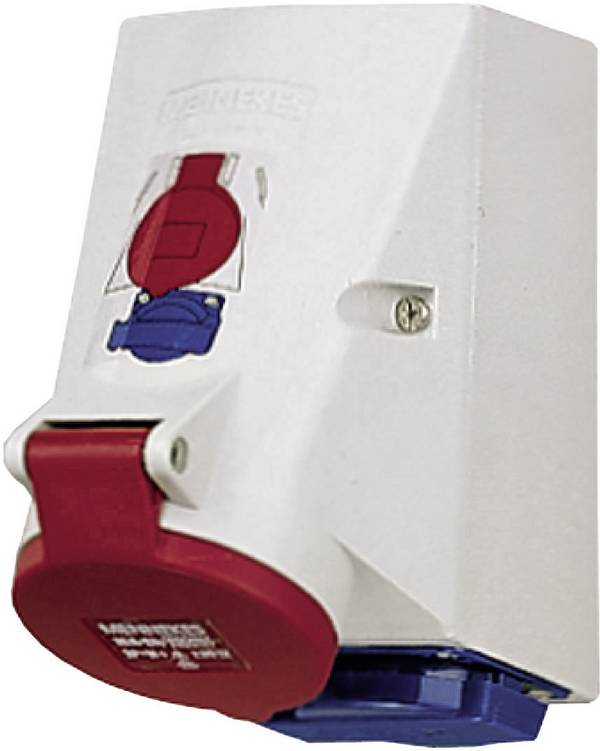

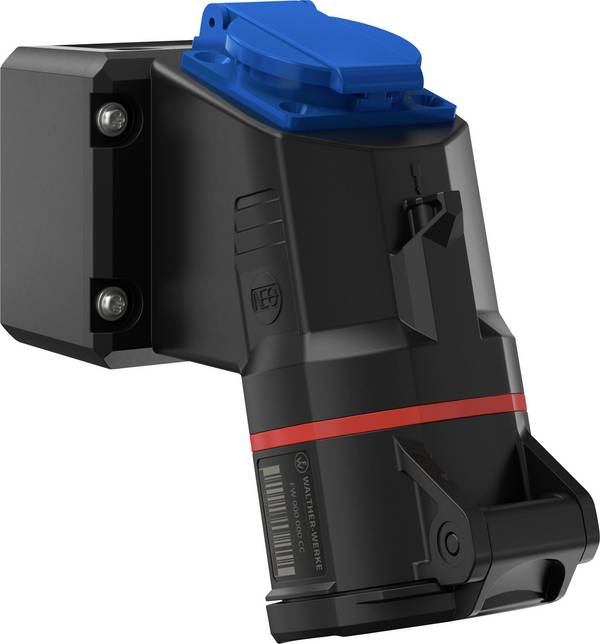

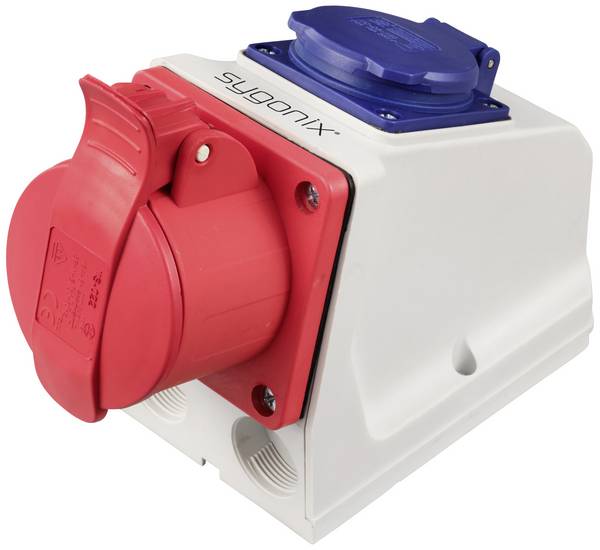

Al momento dell'acquisto di spine CEE e prese a parete CEE, connettori a gomito CEE, cavi adattatori CEE e altri dispositivi di collegamento CEE, è necessario prendere in considerazione in anticipo il campo di applicazione previsto e verificare quale spina o adattatore CEE è quello giusto per voi. È possibile visualizzare i dettagli tecnici importanti nella pagina del prodotto e, allo stesso tempo, scoprire di più sui possibili collegamenti. Per l'acquisto di spine CEE e adattatori CEE, la massima sicurezza e l'alta qualità hanno la priorità assoluta, sia che si stia cercando connettori caravan o modelli "semplici" e connettori CEE per applicazioni industriali.

Il colore svolge un ruolo importante nel CEE in generale, in quanto fornisce informazioni sulla tensione nominale. La frequenza non è più messa a fuoco sul materiale CEE, in quanto la gamma di frequenza è normalmente standardizzata da 50 a 60 Hertz:

Laddove spesso sono necessarie spine CEE, vale la pena acquistare un distributore (con interruttore a levetta o interruttore a slitta, se necessario). Anche se è necessario aspettarsi un prezzo più elevato per questi distributori di corrente, a seconda del modello avrete a disposizione più dispositivi di spina CEE, anche per diversi connettori CEE.

Per il montaggio di prese per sistemi CEE a 3 o 5 poli non sono necessari solo cacciaviti e capicorda, ma anche altri materiali di montaggio e accessori.

La nostra pratica: La sicurezza soprattutto!

Quando si comprano cavi (prolunghe, cavi di corrente), connettori, commutatori di fase CEE e molto altro ancora, prestare attenzione alla migliore lavorazione possibile e almeno al tipo di protezione IP44. Attenzione: Lasciate che i lavori di elettrotecnica si eseguano solo da professionisti!

FAQ - domande frequenti su connettori CEE e adattatori CEE

Per l'alimentazione di corrente in caso di uso esterno, da viaggio è necessario un cavo speciale?

Sì. Poiché il cavo viene utilizzato in ambienti esterni, un normale cavo potrebbe comportare un rischio troppo elevato in caso di umidità, acqua e sporco.

Cosa fare per i connettori CEE per il campeggio?

Particolarmente consigliato sono gli avvolgicavo per cavi con cavi H07RN-F con adattatore CEE o connettori CEE con almeno grado di protezione IP44. In questo modo sarete certi di viaggiare sicuri con il camper.
