Tachimetri E Stroboscopi

Per il funzionamento dei contagiri, è necessario distinguere i seguenti principi:

Misurazione meccanica del numero di giri

In questo tipo di misurazione si sfrutta la forza centrifuga delle masse in movimento. Maggiore è il numero di giri, maggiore è la forza t con la quale la massa in movimento si allontana dall'asse. Questo movimento viene emesso tramite un meccanismo a leva a un puntatore su una scala. Con questo metodo di misurazione è necessario un contatto meccanico diretto tra l'oggetto da misurare e lo strumento di misura. Ciò viene realizzato con puntali di misurazione, puntali cavi, alberi di prolunga e/o ruote di misurazione.

Misurazione elettrica del numero di giri

Qui un magnete ruota in una bobina elettrica in cui viene generata una tensione. L'altezza aumenta con il numero di giri, in modo che questo valore possa essere calcolato. Il movimento di rotazione deve essere trasmesso anche tramite un collegamento meccanico tra la parte rotante e il misuratore.

Misurazione elettronica del numero di giri

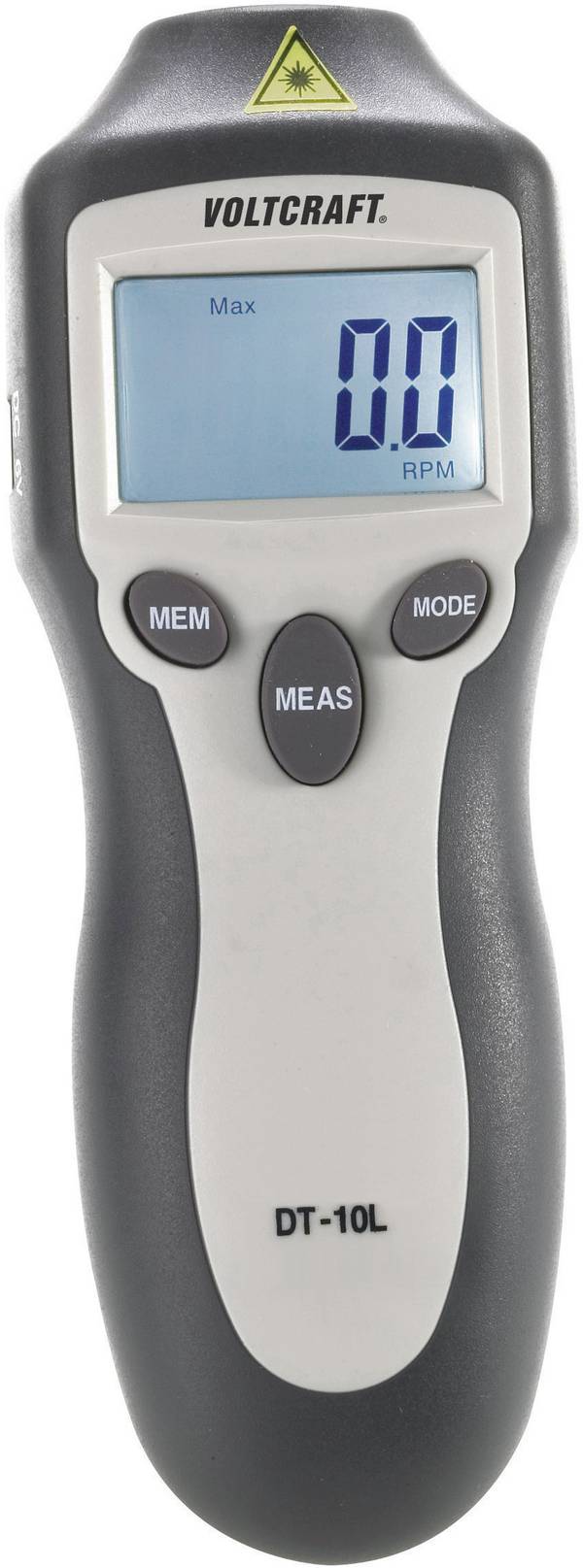

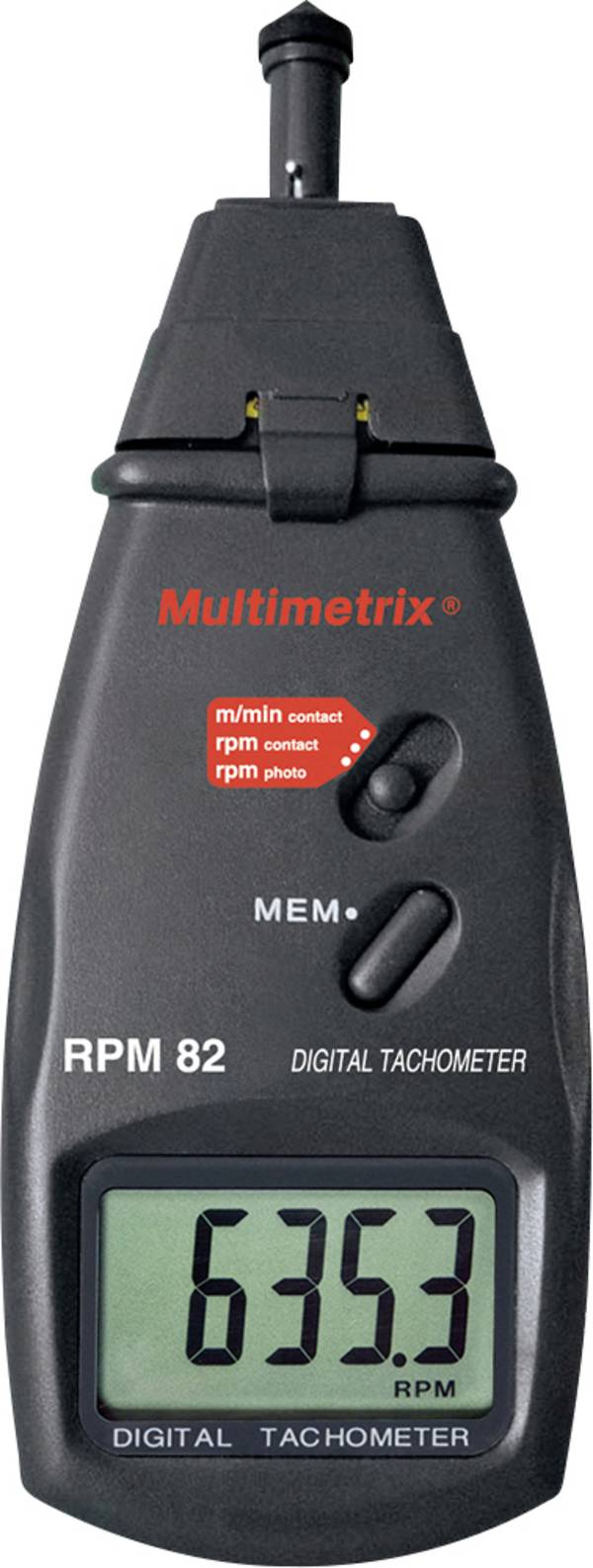

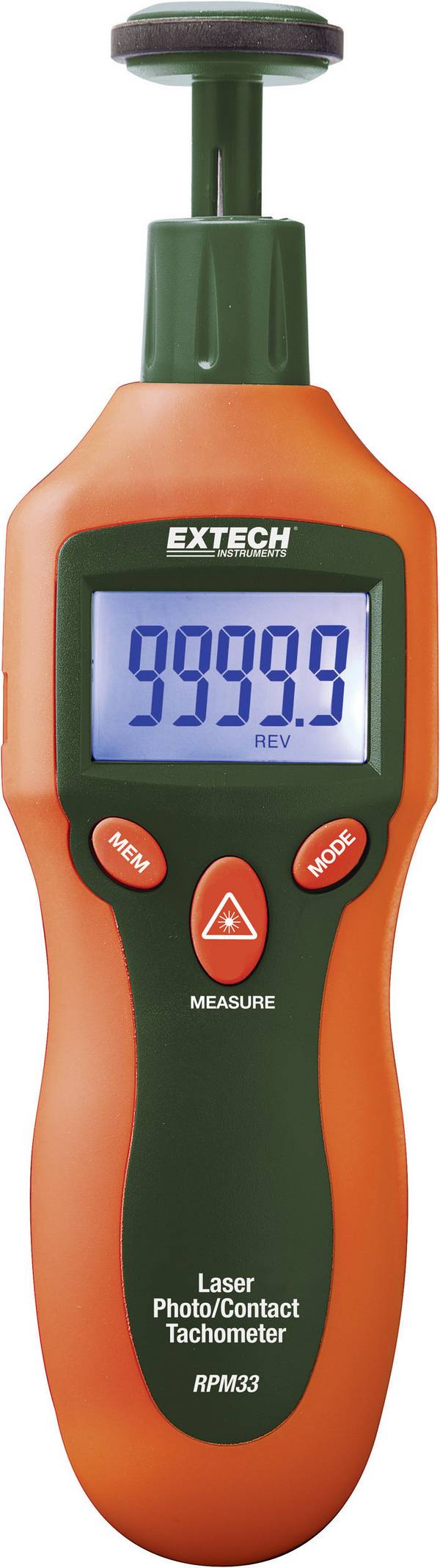

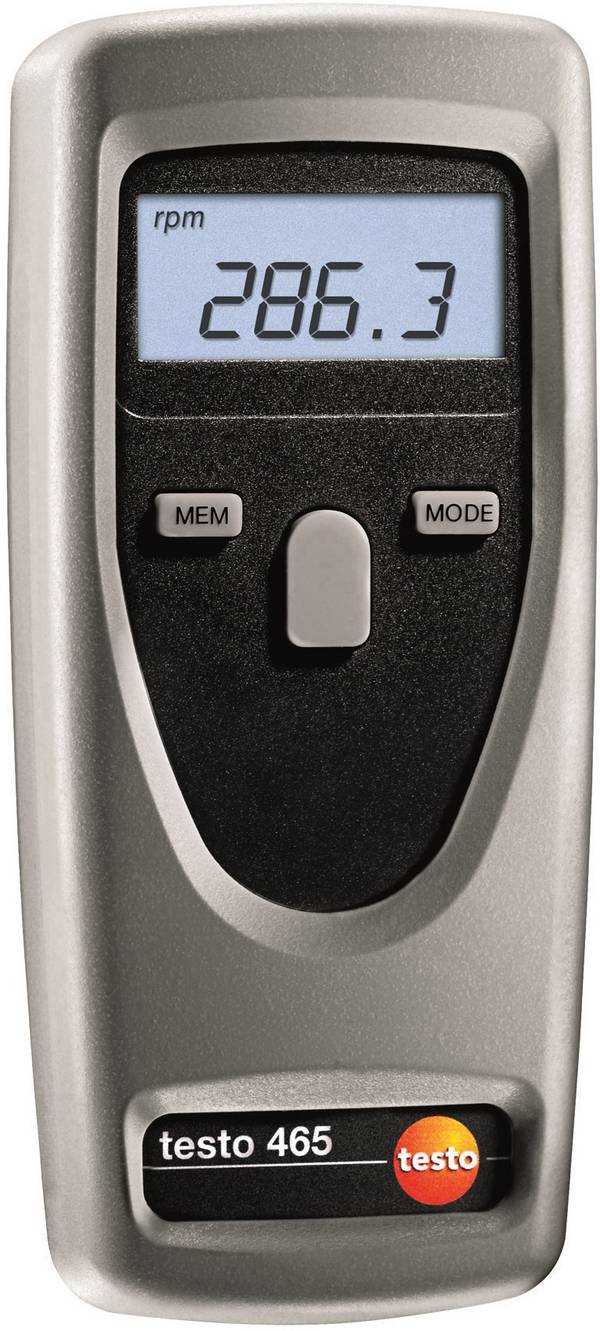

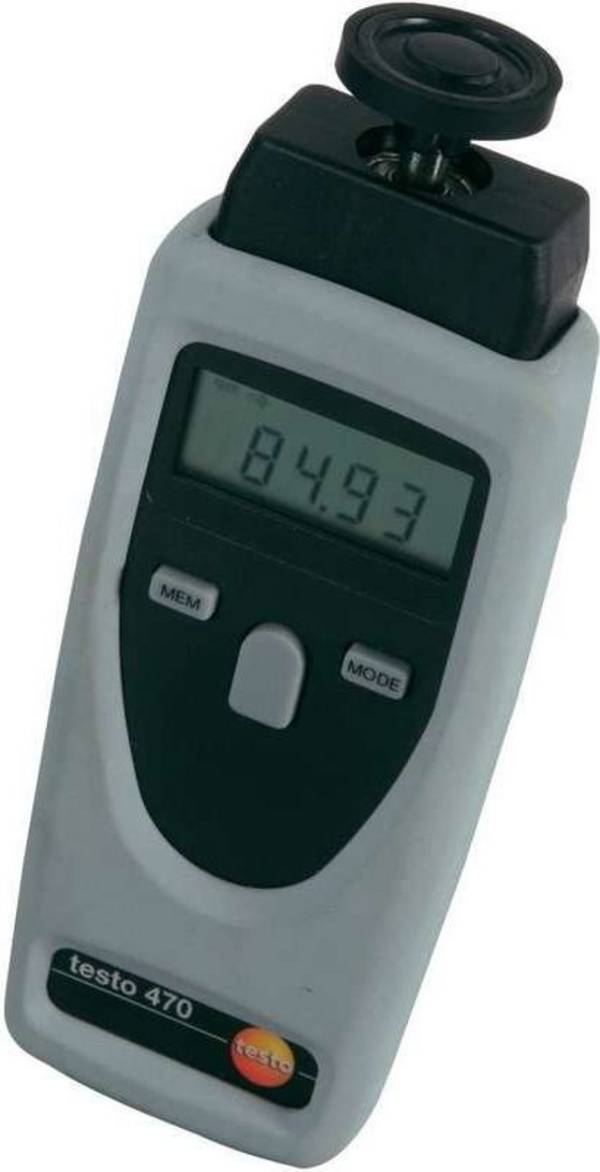

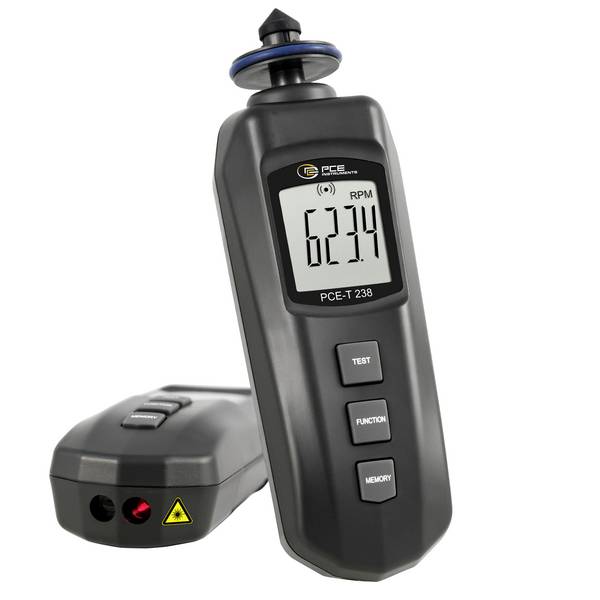

In questo campo sono disponibili diverse soluzioni tecniche, ma tutte si muovono in modo che un raggio di luce (generazione, intensità e lunghezza d'onda diverse) venga interrotto. Dalle interruzioni per unità di tempo viene determinato il numero di giri. Un'altra possibilità è che la frequenza di riflessi di un elemento riflettente applicato alla parte rotante sia conteggiata. La misurazione può essere effettuata mediante contatto meccanico o senza contatto, ad esempio mediante raggi con un raggio laser.

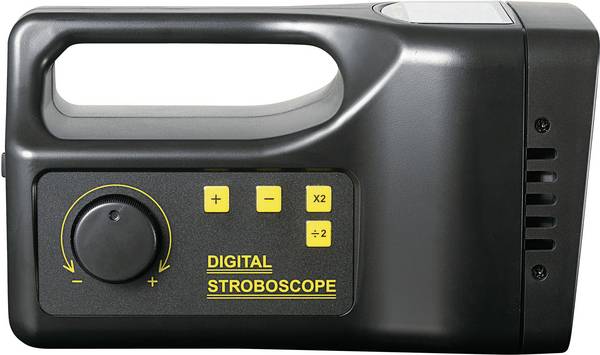

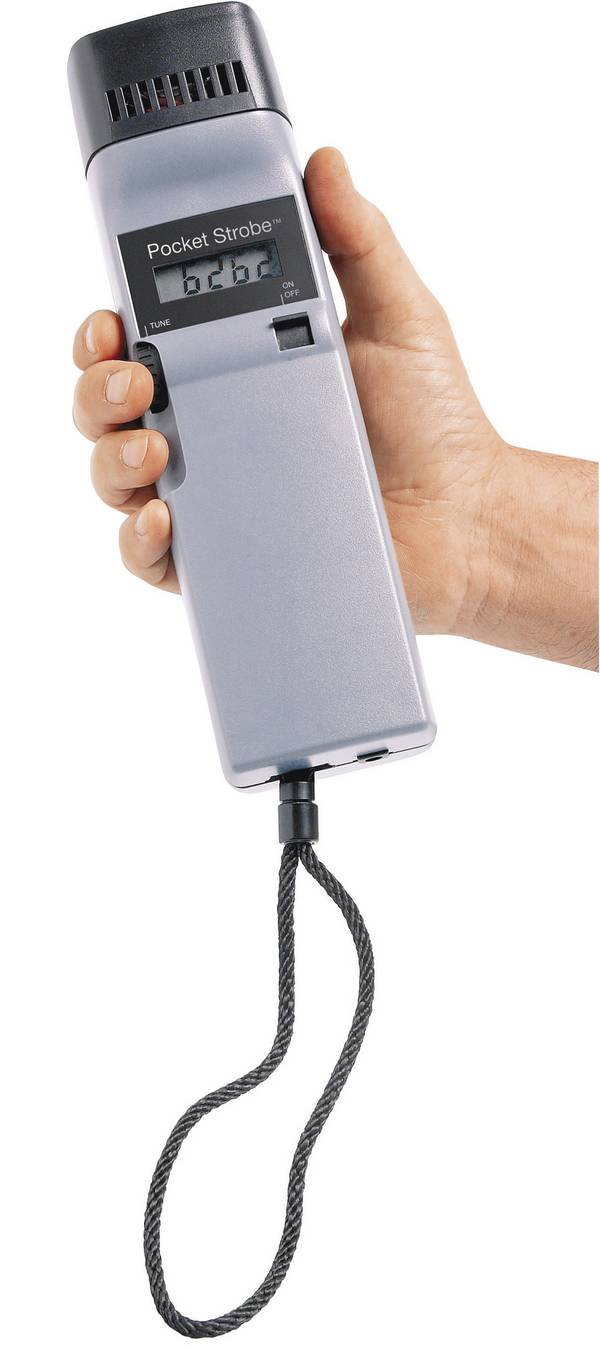

Misurazione stroboscopica

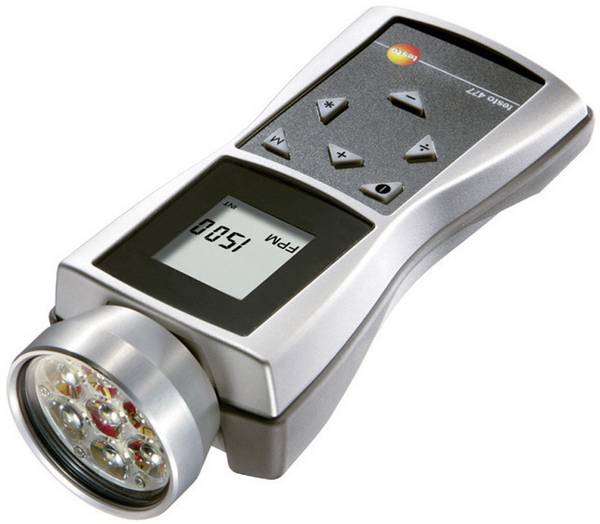

Con questo metodo di misurazione, l'oggetto da misurare può essere dotato di contrassegni aggiuntivi. Per la misurazione, è illuminato con flash di luce estremamente luminosi con frequenza di lampeggiamento definita. Se la frequenza del flash e la velocità di rotazione corrispondono, l'oggetto da misurare appare come in piedi. Si noti che questo effetto si verifica anche con i divisori a numero dritto o multipli del numero di giri. Per la produzione dei flash luminosi si utilizzano lampade allo xeno o LED ad alte prestazioni. Gli stroboscopi richiedono in genere un trigger esterno per l'attivazione definita. Sono possibili frequenze di lampeggio fino a 120.000 flash al minuto. I dispositivi con questa funzione di misurazione sono disponibili anche piccoli stroboscopi.

Particolarità

Grazie alla possibilità di misurare le operazioni di rotazione, con semplici strumenti si ottengono ulteriori possibilità di valutazione. La velocità di trasporto dei nastri trasportatori, quindi anche la loro lunghezza, è un esempio, con il contagiri integrato da una ruota di misurazione che si trova sul nastro.

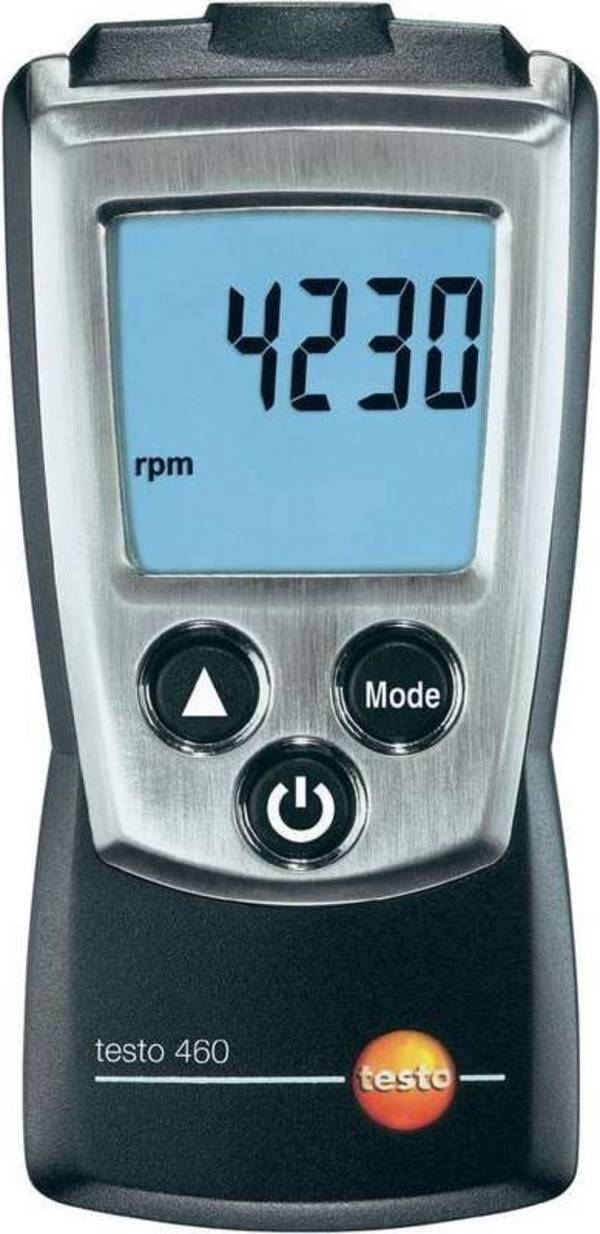

I dispositivi digitali emettono valori numerici su display, hanno memoria per valori medi, massimi e minimi e l'ultimo valore misurato. Spesso sono inclusi gli accessori, come i marchi di misurazione riflettenti.
