Rilevatori Di Tensione

Fatti interessanti sui rilevatori di tensione

• Cos'è un tester di tensione a 2 poli?

• Quali sono i rilevatori di tensione a 2 poli?

• I seguenti marchi di prova indicano i tester di tensione a 2 poli nell'offerta di Conrad

• Categorie di misurazione per tester di tensione a 2 poli

• I tipi di protezione IP dei rilevatori di tensione a 2 poli di Conrad

• Tipi di calibrazione del rilevatore di tensione a 2 poli

• FAQ - domande frequenti sui tester di tensione a 2 poli

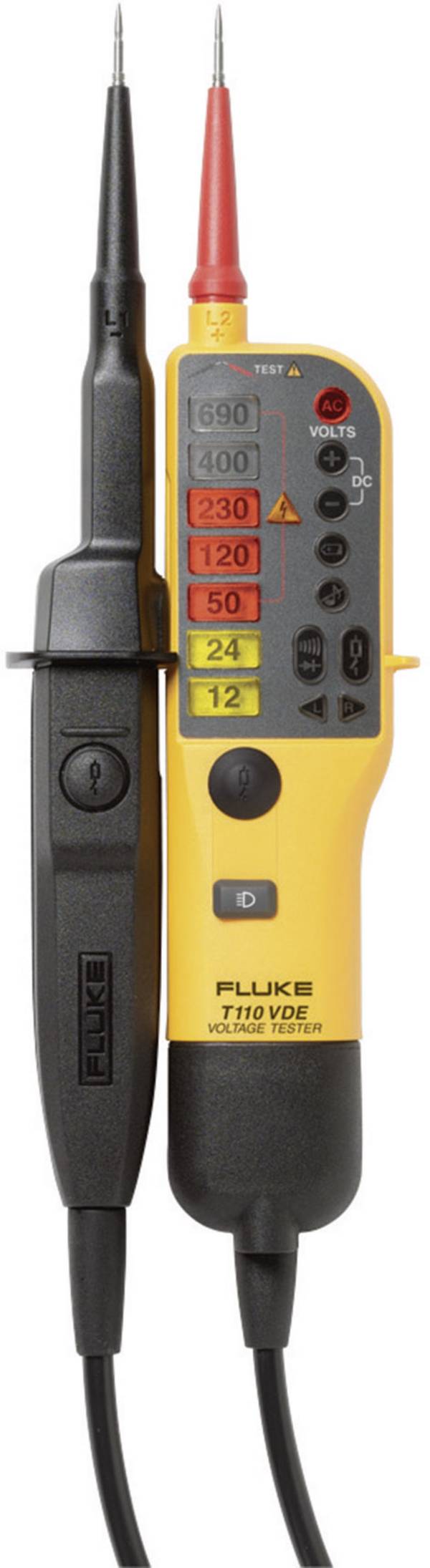

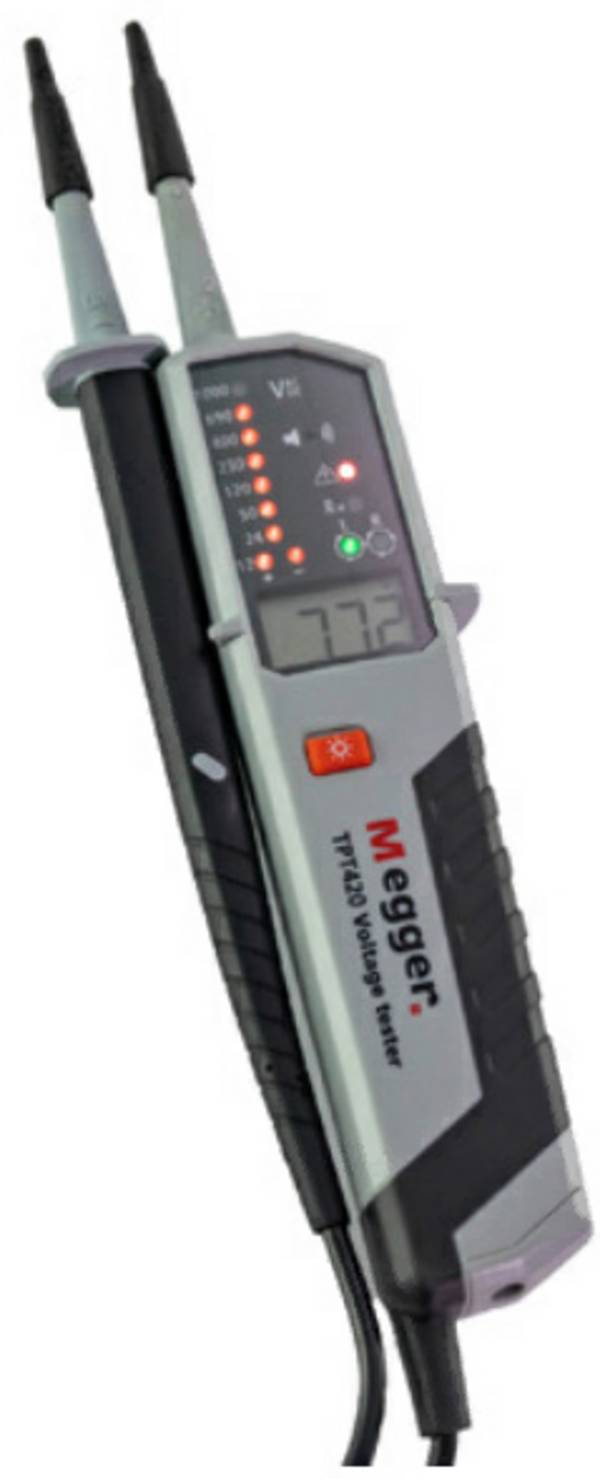

Cos'è un tester di tensione a 2 poli?

Un rilevatore di tensione è un dispositivo di prova elettrico per determinare la mancanza di tensione di un impianto elettrico. In conformità con la norma VDE 0682, parte 401, un rilevatore di tensione a 2 poli è l'unico strumento di prova consentito per soddisfare i requisiti della legge sulla sicurezza sul lavoro.

La persona che opera su un impianto elettrico/installazione deve determinare la tensione a tutti i poli mediante strumenti di misura/prova adeguati come il rilevatore di tensione e quindi verificare se i dispositivi elettrici hanno ancora tensione residua o se è stata accidentalmente scollegata la linea sbagliata.

I tester di tensione per impianti fino a 1 kilovolt (kV) sono versioni a due poli con diverse varianti di visualizzazione e test di funzionamento integrato. Una tensione esistente è indicata da una lampada a incandescenza illuminata, da un misuratore o da diodi luminosi. Con molti dispositivi è inoltre possibile determinare l'altezza di tensione dell'impianto.

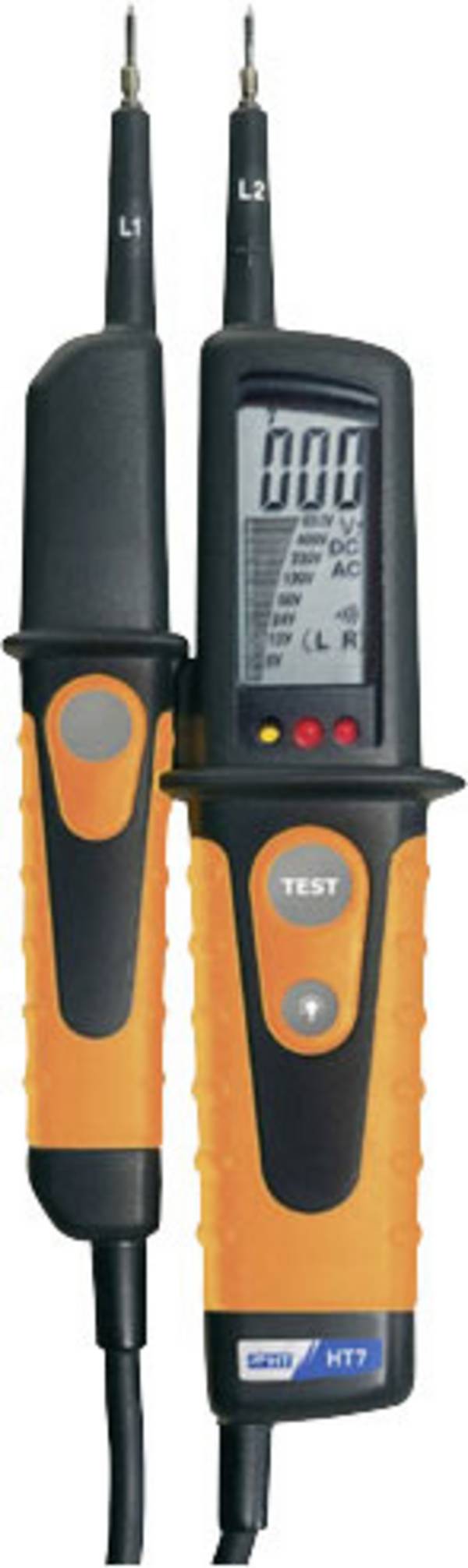

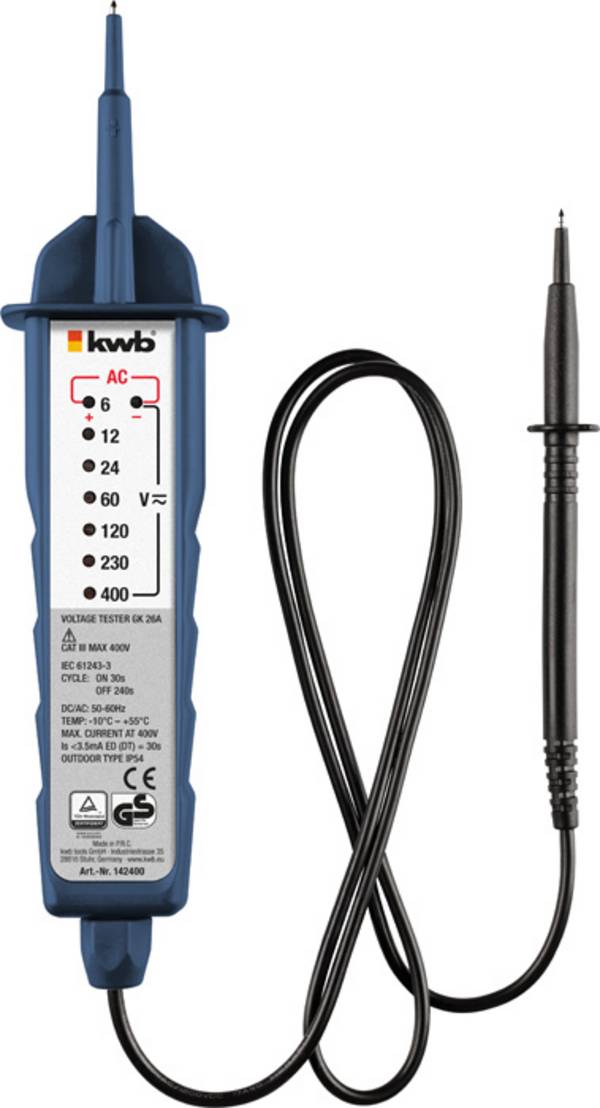

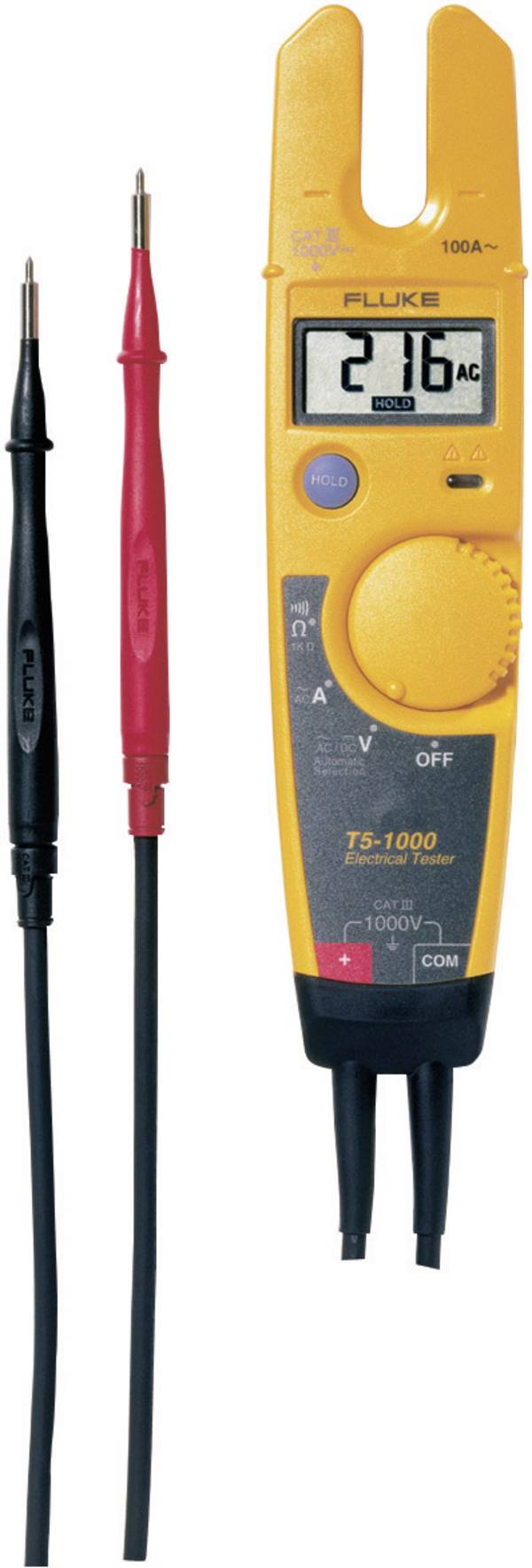

Quali sono i rilevatori di tensione a 2 poli?

I tester di tensione di questo tipo offrono diverse attrezzature per le possibilità di prova, che vanno oltre il semplice controllo della mancanza di tensione:

• La visualizzazione del risultato del test di tensione mediante display a LED o LCD. I controllori con strumenti a lancetta non sono più rappresentati.

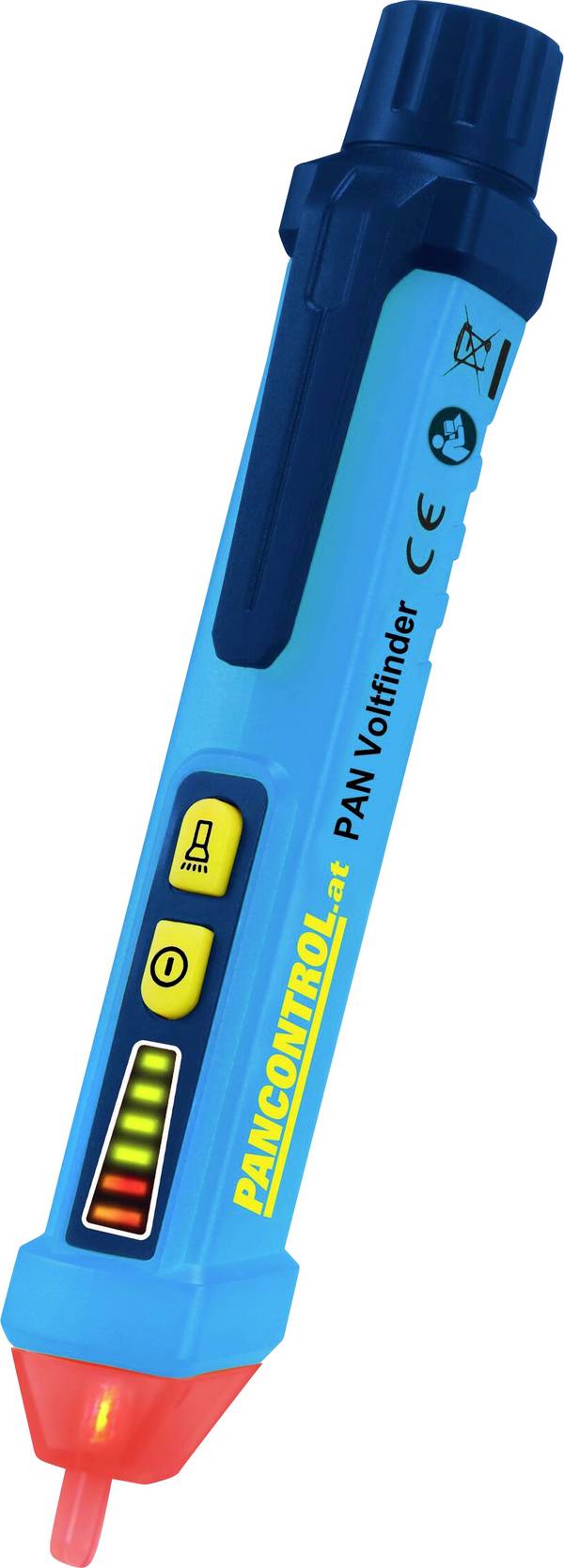

• Controllo fase unipolare

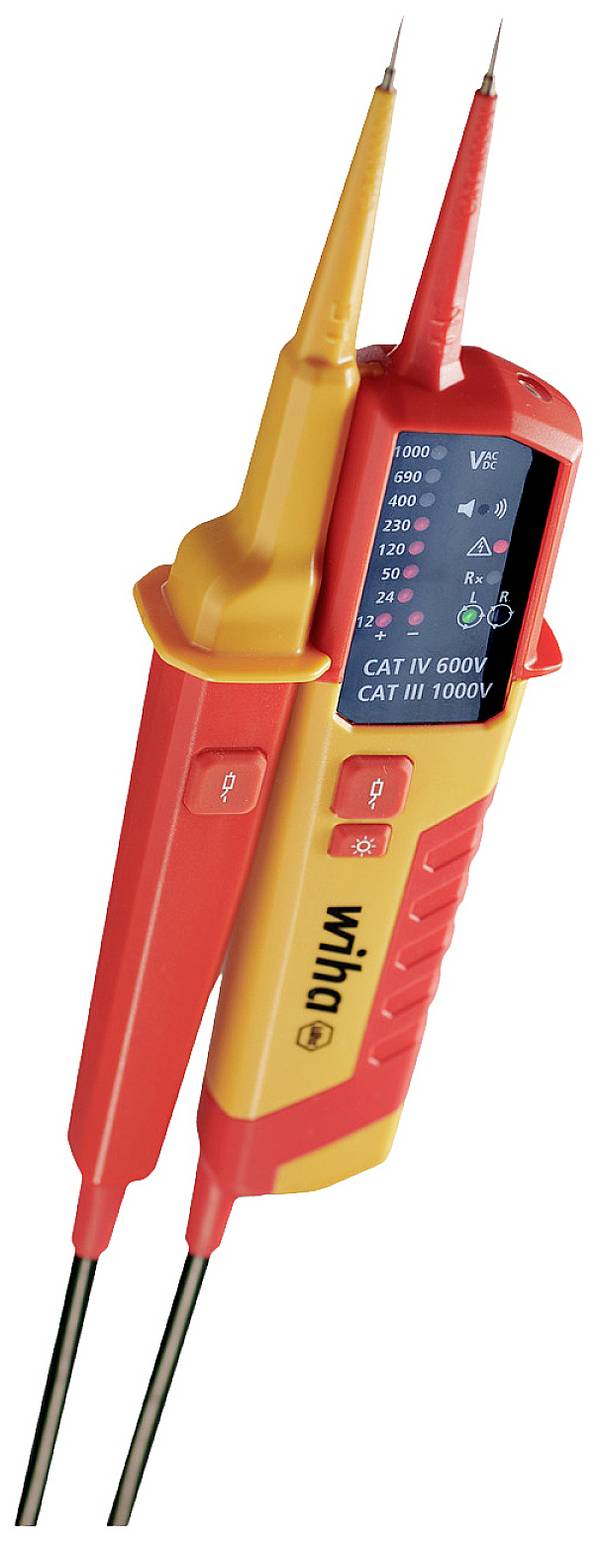

• Prova di continuità con cicalino acustico e indicatore visivo

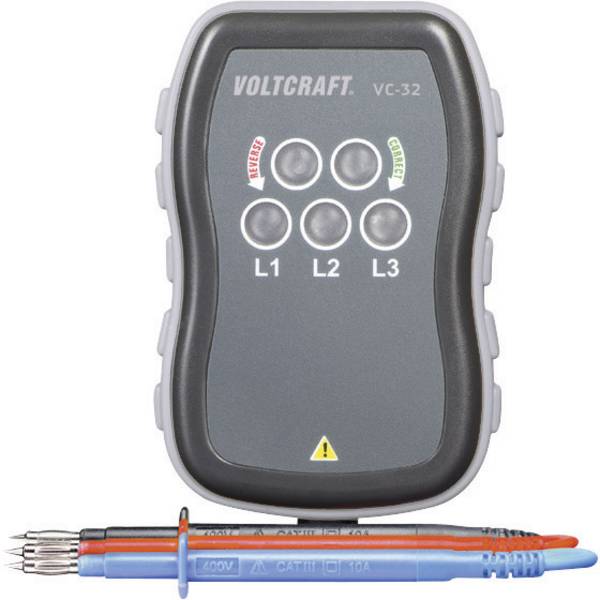

• Indicatore della direzione del campo rotante a due poli, nessuna, 3 Mano necessaria
• Carico attivabile (tester di carico) mediante due pulsanti, attivazione definita di un interruttore di protezione
• Rilevamento automatico di tensione continua/alternata, riconoscimento della polarità
• Grado di protezione fino a IP 64, resistente agli spruzzi d'acqua e alla polvere
• Con marchio di calibrazione e verifica, categorie di misurazione e tipi di protezione

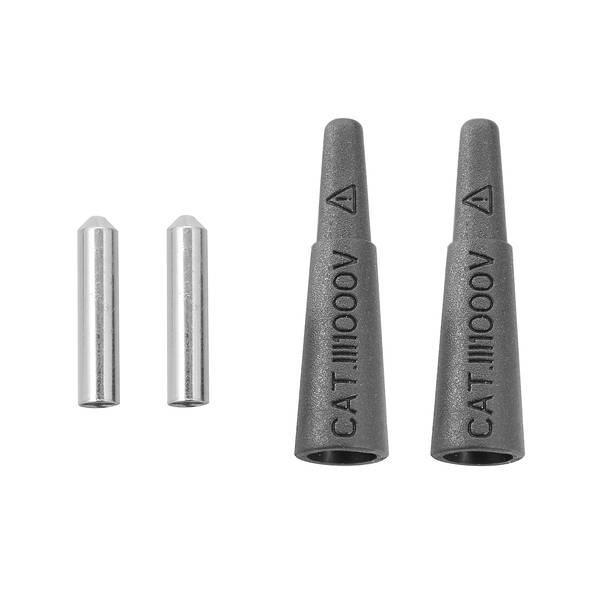

• Protezione dei puntali di misurazione, in parte in versione imperdibile, per ridurre il rischio di lesioni
• Puntali di prova illuminati
• Distanza di inserimento o fissaggio magnetico dei puntali di prova di 19 mm per il controllo con una sola mano su prese standard

I seguenti marchi di prova indicano i tester di tensione a 2 poli nell'offerta di Conrad:

• TUV. Associazioni registrate che effettuano controlli di sicurezza come organizzazione di verifica tecnica, generalmente prescritti da leggi o disposizioni statali.
• CE: Marcatura che il produttore può applicare a propria discrezione e che indica che conosce i requisiti specifici del prodotto da esso distribuito e che è conforme a questi requisiti.
• VDE: Associazione di elettrotecnica, elettronica e tecnologia dell'informazione, creata nel 1893 in Germania.
•  CSA: Organizzazione di standardizzazione indipendente dal Canada (precedentemente Associazione degli standard canadesi).

Categorie di misurazione per tester di tensione a 2 poli

La categoria di misurazione indica gli intervalli di applicazione consentiti di strumenti di misura e di prova per l'applicazione nel campo delle reti a bassa tensione. La classificazione della categoria di misurazione è determinata dalla norma IEC 61010-1 (norme di sicurezza per strumenti di misurazione, controllo, regolazione e laboratorio elettrici). Sono disponibili le seguenti categorie:

• CAT I: Misurazioni su circuiti che non hanno un collegamento diretto alla rete (funzionamento a batteria), ad esempio dispositivi di classe di protezione 3 (funzionamento con bassa tensione di protezione), dispositivi alimentati a batteria, impianto elettrico per auto.
• CAT II: Misurazioni su circuiti che hanno un collegamento diretto tramite spina alla rete a bassa tensione, come elettrodomestici e apparecchi elettrici portatili.
• CAT III: Misurazioni all'interno della installazione dell'edificio (utenze fisse con collegamento non inseribile, collegamento di distribuzione, dispositivi fissi nel distributore), ad esempio, distribuzione secondaria.
• CAT IV: Misurazioni alla fonte dell'installazione a bassa tensione come contatori, collegamento principale, protezione primaria da sovracorrente, linee elettriche a bassa tensione o sulla scatola di collegamento domestica.

I tipi di protezione IP dei rilevatori di tensione a 2 poli di Conrad

Tipi di calibrazione del rilevatore di tensione a 2 poli

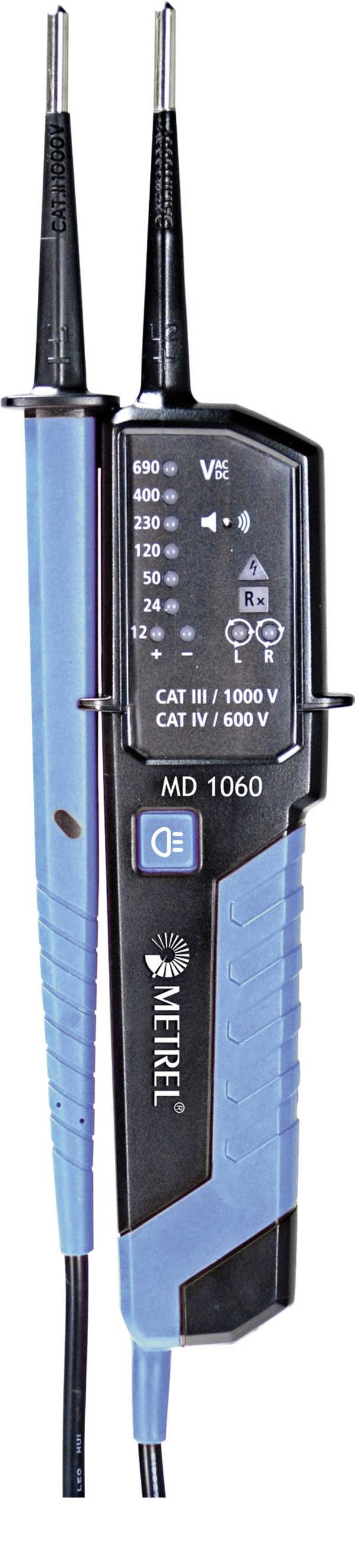

• Calibrazione secondo ISO: Per il prodotto vengono misurati i dati di qualità rilevanti con strumenti di misura calibrati secondo DIN EN ISO 9001:2015.
• Calibrazione secondo DAkks: L'ente di accreditamento tedesco GmbH (DAkkS) è l'ente di accreditamento nazionale, un'organizzazione privata che svolge compiti di autorità pubblica.
• Calibrazione secondo lo standard di fabbrica: Qui il dispositivo viene calibrato secondo le specifiche del produttore e non viene fornito alcun documento di calibrazione.

FAQ - domande frequenti sui tester di tensione a 2 poli

Chi utilizza il rilevatore di tensione a 2 poli?

Gli elettricisti, gli installatori elettrici, i tecnici del clima, gli ingegneri e le società di consulenza in materia di qualità della rete, che si occupano della manutenzione, dell'assistenza e della progettazione di tutti i tipi di impianti elettrici, hanno bisogno di tester di tensione. I dispositivi aiutano gli elettricisti a testare, risolvere i problemi, analizzare e riparare gli impianti.

Quali note di funzionamento devono essere osservate?

I rilevatori di tensione utilizzati devono essere sottoposti a test di funzionalità prima e dopo l'uso su una fonte di tensione definitiva. Prima, perché il dispositivo di prova potrebbe essere difettoso in alcuni casi, e poi perché potrebbe aver subito un difetto durante l'uso.

Cosa si deve osservare per le batterie per i tester di tensione a 2 poli?

Un rilevatore di tensione non deve essere utilizzato con il vano batteria aperto. Inoltre, il rilevatore di tensione non deve più essere utilizzato in caso di perdite di batterie.

Quali sono le caratteristiche da tenere in considerazione quando si utilizzano rilevatori di tensione a 2 poli?

Come caratteristica speciale, i due manici di alcuni tester di tensione hanno ciascuno 2 magneti al neodimio per il blocco comune, che hanno un campo magnetico più forte dei magneti "ordinari". Ciò richiede una distanza di sicurezza da tutti i dispositivi e gli oggetti che possono essere danneggiati dal magnetismo, come:

• TV e monitor per computer
• Carte di credito e schede EC
• Computer, floppy disk e altri supporti dati
• Video tape
• Orologi meccanici
• Apparecchi acustici e altoparlanti
• Pacemaker
