Acquista 3M 314 Connettore flessibile: 0.5-1.5 mm² rigido: 0.5-1.5 mm² Numero Poli (num): 3 50 pz. Blu da Conrad

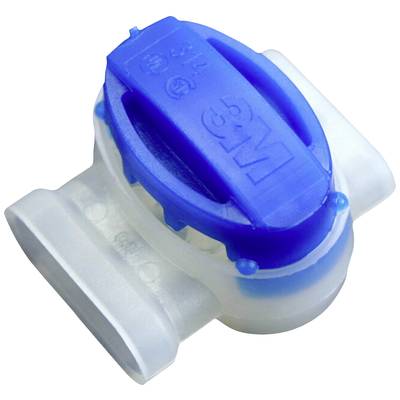

Componente in plastica con parte superiore blu e lati trasparenti, probabilmente un connettore o una valvola per tubi.

Busta di plastica 3M con scritta 'Scotchlok'. Contiene 50 connettori elettrici isolati. Riporta la bandiera degli Stati Uniti e resistenza all'umidità.

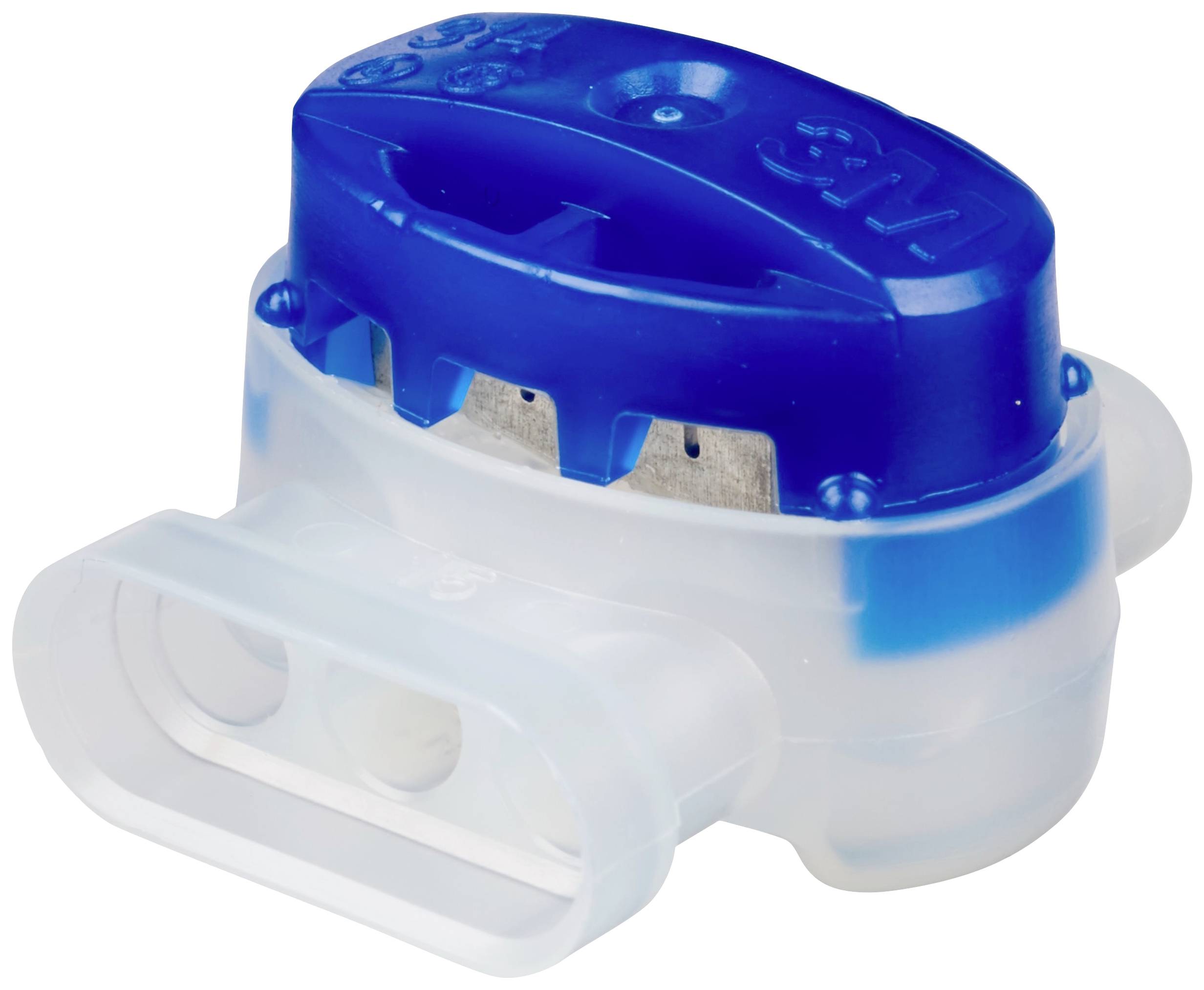

Un connettore per cavi Scotchlok blu di 3M con involucro in plastica trasparente, utilizzato per collegare in modo sicuro i cavi elettrici.

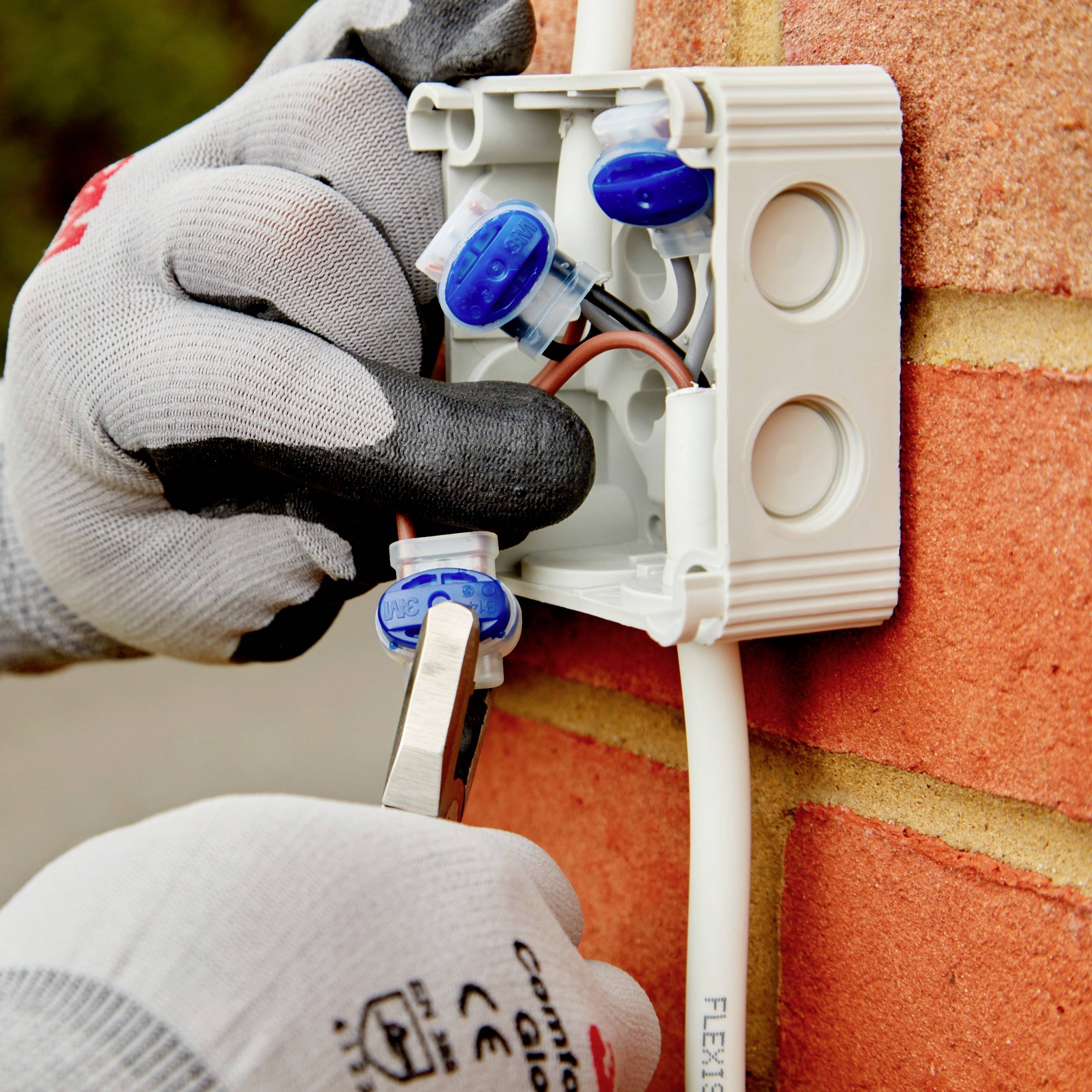

Un elettricista con i guanti installa una presa elettrica bianca su un muro di mattoni. Sta collegando i cavi con un cacciavite.

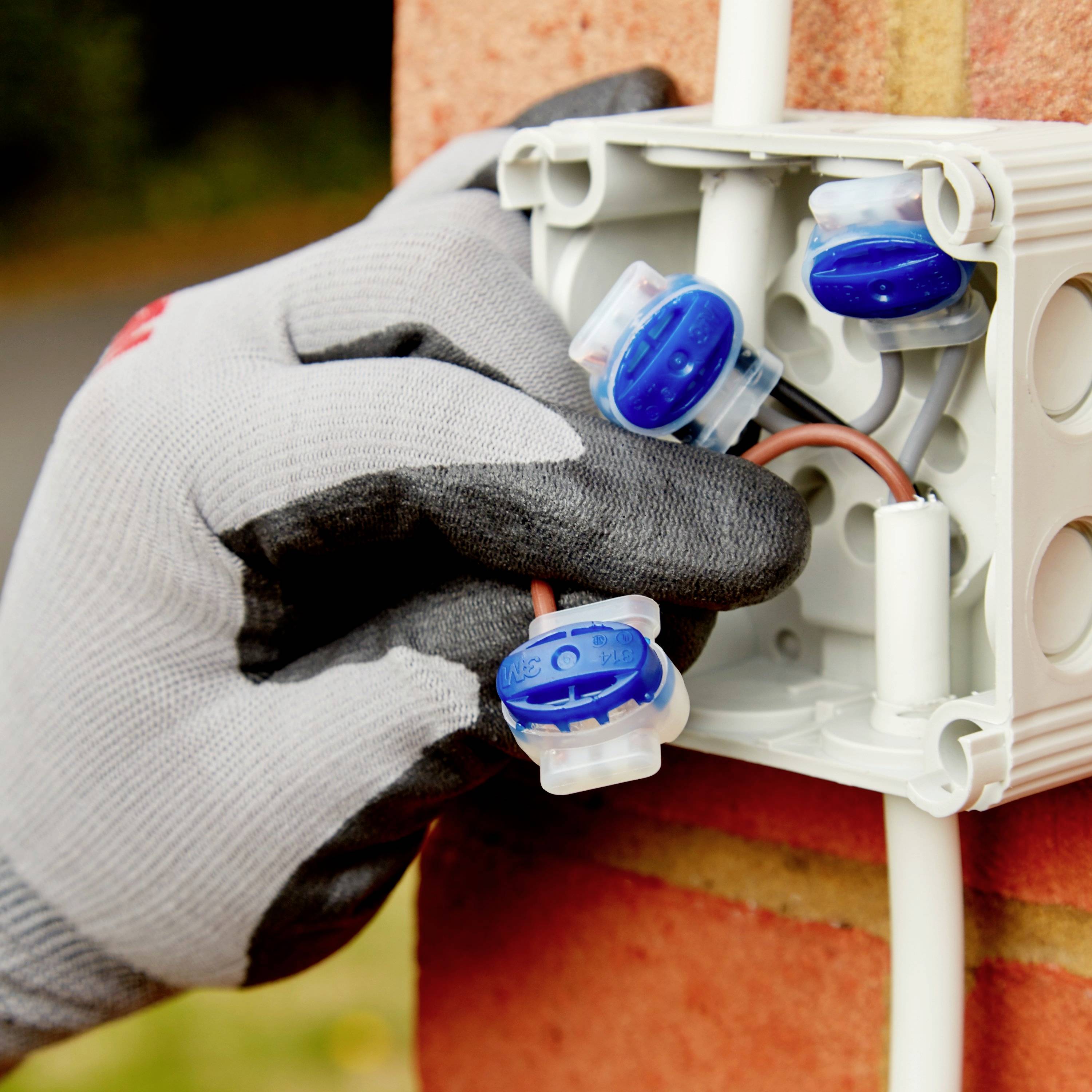

Una mano guantata lavora su un quadro elettrico aperto contro un muro di mattoni. Fili e morsetti blu sono visibili.

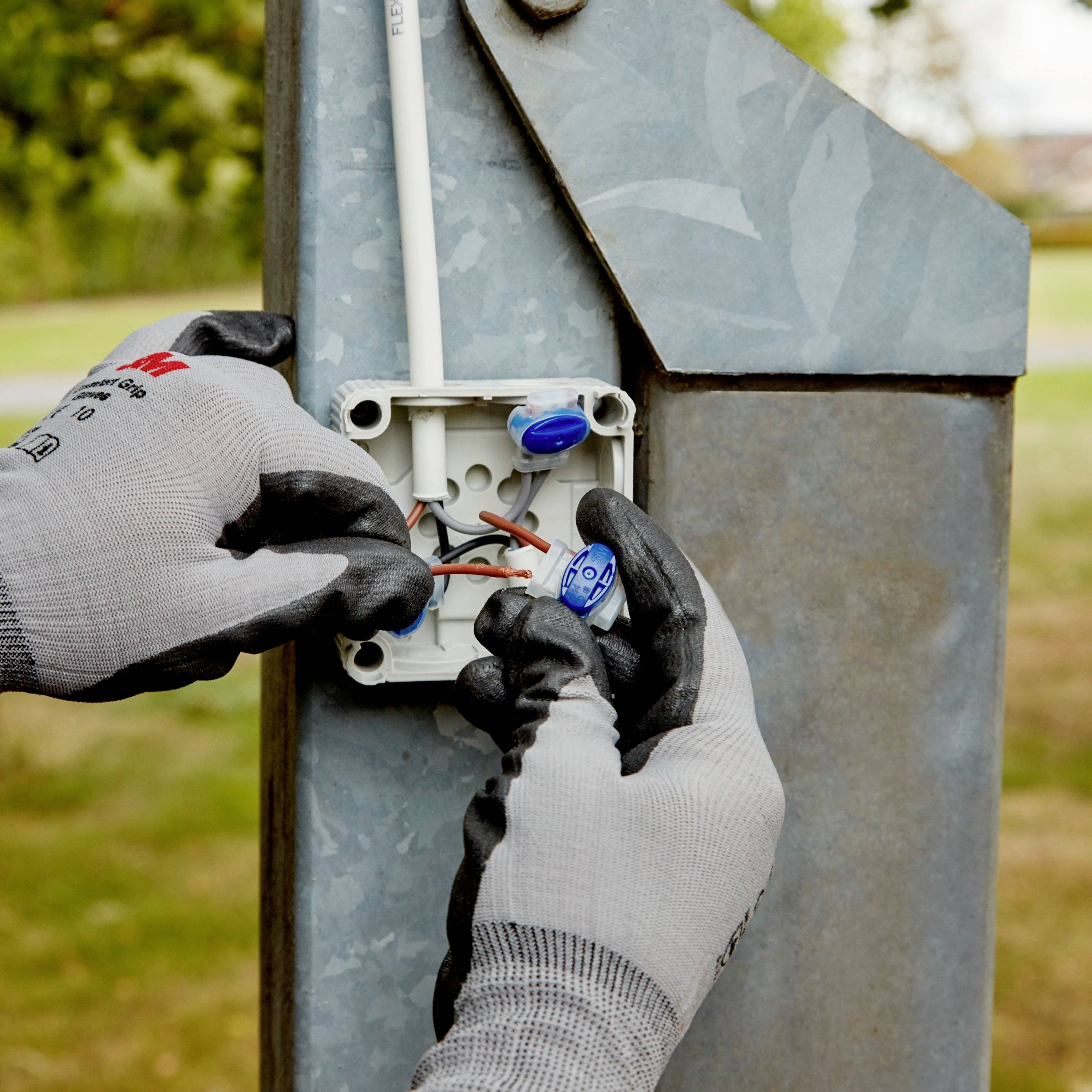

Una persona con guanti grigi sta installando un cavo elettrico in un quadro elettrico all'esterno. Sono visibili connettori blu.

1/6

Tipo di imballaggio

Pezzo

Tipo prodotto

Connettore

Sezione flessibile (min.)

0.5 mm²

Sezione flessibile (max.)

1.5 mm²

Sezione rigida (min.)

0.5 mm²

Scheda tecnica (PDF)

Consegna entro Mar. 15 Set.

107 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Pezzo(i)

Totale (36,88 € / Pezzo)

36,88 €

IVA escl.

Segnala un problema

3M™ Scotchlok™ 314 connettore, resistente all'umidità, non infiammabile, blu, 600 V, max. 0,5 - 1,5 mm², 500 pezzi/confezione

Highlights & Dettagli

L'esclusivo contatto "U" garantisce un collegamento elettrico affidabile fino a 600 V.
Utilizzo rapido e semplice grazie al semplice ripiegamento senza spelatura o torsione del cavo.
60998-2-3
Resistente all'umidità in applicazioni in ambienti umidi quando utilizzato con scatola di distribuzione.
Protezione contro l'umidità IPX8
Resiste a temperature fino a 105°C.
Compatibile RoHS 2011/65/EU

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Connettore

Sezione flessibile (min.): 0.5 mm²

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (min.): 0.5 mm²

Sezione rigida (max.): 1.5 mm²

Numero Poli: 3

Colore: Blu

Contenuto: 50 pz.

Codice articolo produttore: 314

Collegamento: IDC

Tensione nom.: 600 V

Intervallo di temperatura: fino a +105 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 3098735 3M 314 Connettore flessibile: 0.5-1.5 mm² rigido: 0.5-1.5 mm² Numero Poli (num): 3 50 pz. Blu

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3098735 3M 314 Connettore flessibile: 0.5-1.5 mm² rigido: 0.5-1.5 mm² Numero Poli (num): 3 50 pz. Blu

Informazioni

Informazioni 3098735 3M 314 Connettore flessibile: 0.5-1.5 mm² rigido: 0.5-1.5 mm² Numero Poli (num): 3 50 pz. Blu

Descrizione

Il connettore 3M™ Scotchlok™ 314 IDC è autoestraibile, ignifugo e resistente all'umidità, con un contatto "U" unico che offre un collegamento elettrico rapido e affidabile.

Testo tradotto automaticamente

Versione

Per il raggruppamento, la codifica a colori e la marcatura

Note

Il connettore 3M™ Scotchlok™ è adatto per il collegamento di conduttori a uno o più fili nella tecnica di cablaggio di installazione. Con un intervallo di sezione da 0,5 a 1,5 millimetri quadrati, consente un collegamento passante anche su conduttori non tagliati. Il connettore nero Scotchlok™ mantiene una tensione massima di 30 volt e una temperatura limite di 105 °C. Può essere utilizzato sia nel campo di controllo, misurazione e regolazione, sia nell'impianto elettrico per auto e nella costruzione di impianti di commutazione. Il suo funzionamento si basa sul principio di un elemento a U: I conduttori da collegare, senza dover prima essere spelati, vengono inseriti nel connettore. Con una leggera pressione con le pinze Scotchlok™, gli elementi a U rimuovono l'isolamento del cavo, aumentano la superficie di contatto e HER. L'elemento a U sotto una tensione della molla circonda i singoli conduttori e garantisce un collegamento meccanico stabile, sicuro da vibrazioni, elettricamente perfetto e duraturo. Il connettore è stato testato nel campo di prova ad alta tensione 3M Deutschland GmbH in conformità con VDE 0606, 0607, 0303, 0470 e IEC23F e ha soddisfatto tutte le condizioni. I connettori Scotchlok™ sono tutti elencati UL e C.S.
