ABB 2CDL230001R1011 Guida di fase 3/11 3Ph.,11Pin,10qmm Phase busbar 10 mm² 63 A 690 V 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Phase busbar
Tensione nom.
690 V
Sezione trasversale
10 mm²
Corrente nominale
63 A
Corrente nominale
63 A
Scheda tecnica (PDF)
Numero
Totale (9,83 € / Pezzo)
9,83 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero di unità di divisione: -
- Resistenza alla corrente di breve durata nominale Icw: 25
- Tensione d'urto nominale: -
- Adatto per numero di dispositivi: 3
- Adatto per dispositivi con interruttore ausiliario: No
- Adatto per dispositivi con conduttore N: No
- Isolato: Sì
- Max. Tensione di esercizio nominale UE: 690
- Sezione: 10
- Dimensione divisione: 17,5
- Corrente di corto circuito nominale condizionale IQ: -
- Corrente continua nominale IU: 63
- Modello del collegamento elettrico: Pin
- Numero di poli: 11
- Lunghezza 195
- Numero di fasi: 3
- Tensione nom.
690 V
- Tipo prodotto
Phase busbar
- Sezione trasversale
10 mm²
- Corrente nominale
63 A
- Corrente nominale
63 A
- Contenuto
1 pz.
- Lunghezza
195 mm
- Peso
0
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2325624 ABB 2CDL230001R1011 Guida di fase 3/11 3Ph.,11Pin,10qmm Phase busbar 10 mm² 63 A 690 V 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2325624 ABB 2CDL230001R1011 Guida di fase 3/11 3Ph.,11Pin,10qmm Phase busbar 10 mm² 63 A 690 V 1 pz.
Descrizione

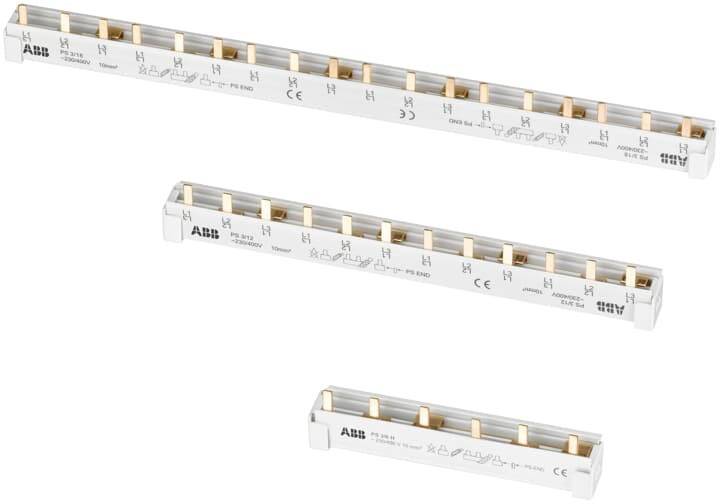

Le guide di fase ABB consentono un cablaggio trasversale sicuro ed economico di macchine con fusibili, dispositivi di protezione contro corrente di guasto e altri dispositivi di installazione modulari. Per una corretta selezione della guida di fase è necessario osservare quanto segue: Tipo di morsetto (morsetto doppio o morsetto a gabbia), numero di poli dei dispositivi (1, 2, 3, 4, 1+N o 3+N), Tipo di dispositivo (distributori automatici, dispositivi di protezione da corrente residua o dispositivi di installazione modulari), combinazioni dei diversi tipi di dispositivi, utilizzo di distributori automatici con interruttori ausiliari montati a destra e in basso, sezione di collegamento per guide di fase (carico di corrente), numero di moduli (scelta tra guide di fase standard o guide di fase corte)
