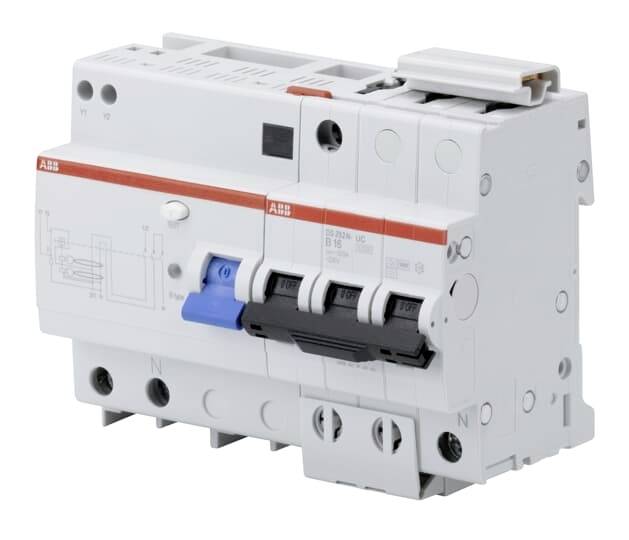

ABB 2CDR272568R3637 Magnetotermico e differenziale universale sensibile alla corrente 63 A 0.03 A

Le combinazioni FI/LS (RCBos) offrono protezione per persone e cose e una protezione contro gli incendi accesi elettricamente in conformità con DIN VDE 0100-410 e DIN VDE 0100-530. Le combinazioni FI/LS della serie DS250N-UC garantiscono la protezione in caso di correnti alternate sinusoidali, correnti pulsatrici contro la terra e correnti di guasto continue uniformi con diverse frequenze (alte/alte). E protezione da errori (protezione in caso di contatto indiretto), protezione aggiuntiva (con IΔn ≤ 30 mA) e protezione da incendi accendiati a livello elettronico (con IΔn ≤ 300 mA). Sono conformi agli standard del prodotto per tipo A DIN EN 61009-1 (VDE 0664-20) allegato G e tipo B DIN EN 60947-2 (VDE 0660-101).
La serie DS250N-UC sono speciali combinazioni FI/LS per l'uso in ambito di linee di trasporto locali a corrente continua, in particolare all'interno dell'area di linea aerea. Sono stati sviluppati in conformità con le norme di prodotto sopra riportate e soddisfano esattamente le raccomandazioni della scrittura VDV 509 (10/08): "Utilizzo di circuiti di protezione per corrente di guasto (FI) in impianti elettrici di energia di linee di trasporto locali a corrente continua".
DS250N-UC è costituito da un blocco FI sensibile alla corrente (tipo B) e da una parte LS composta da uno o tre poli conduttori esterni in versione CA e due poli conduttori neutri commutati in modo opposto in versione UC - per la disattivazione indipendente dalla polarità di correnti continue (N-UC: Polo N per corrente universale).
In questo modo è possibile disattivare in modo sicuro le alte correnti continue di compensazione tra il conduttore neutro della rete generale e la messa a terra DC (il conduttore di ritorno della rete ferroviaria a corrente continua) o viceversa.
