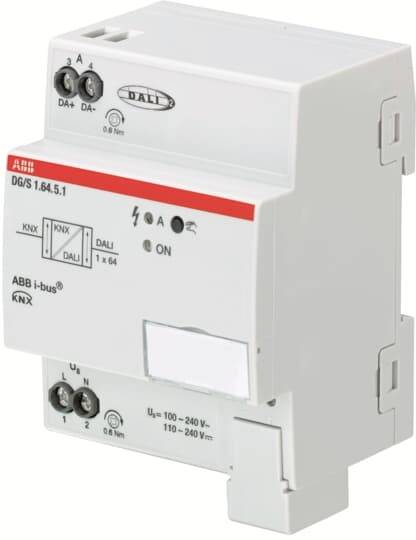

ABB KNX 2CDG110273R0011 Gateway DG/S1.64.5.1
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (315,57 € / Pezzo)
315,57 €
IVA escl.
Spedizione gratuita
Solo 6 Pezzo(i) disponibili
Dati tecnici
- Tipo prodotto
Gateway
- Serie
KNX
IP20
- Trasmissione dati (Smart Home)
cablato
- Canali
1
- Metodo di montaggio
Guida portante (guida DIN)
- Colore
Multicolore
- HUB (Smart Home)
Non necessario, opzionale per l'accesso remoto
- Scambio di dati
bidirezionale (bi)
n.rel.
- Peso
0
- Caratteristiche
con funzione dimmer
DRA (DIN-rail adaptor)
Light system interface/DALI
AC/DC
1
2 W
TRUE
FALSE
FALSE
4
Other
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
IP20
TRUE
FALSE
FALSE
64
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3104032 ABB KNX 2CDG110273R0011 Gateway DG/S1.64.5.1
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3104032 ABB KNX 2CDG110273R0011 Gateway DG/S1.64.5.1
Descrizione
Controller DALI single master certificato secondo DALI-2 (EN 62386). Il dispositivo viene utilizzato per controllare i terminali radio DALI o DALI-2 tramite ABB i-bus ®. Un'uscita DALI per max. 64 utenti DALI. L'alimentazione di tensione DALI è integrata.
Il controllo e il feedback di stato avvengono tramite i ABB i-bus ® KNX PRO DALI-terminale (64), con gruppi di luci (16), in comune in broadcast o per scene (16).
Sono supportati i dispositivi DALI di tipo DT1 (convertitore di corrente di emergenza autoalimentato secondo EN 62386-202) e tipo DT8 (temperatura del colore Tc & RGB(W) secondo EN 62386-209). Altri utenti DALI, ad es. DT6, possono essere controllati tramite comandi DALI standard in conformità con ENb62386-102.
Sono integrate le funzioni slave, scale, di bloccaggio, di bloccaggio e di scena. Funzioni di regolazione/regolazione del colore, HSV(W), Dim2Warm, HCL sono possibili. È possibile uno spegnimento in standby in combinazione con un attuatore di commutazione KNX (ad es. SA/S), 4 sequencer per uscita DALI e la possibilità di integrare il gateway DALI in un sistema di controllo del carico
Per la diagnosi e la modifica individuale dell'indirizzo DALI o della mappa di gruppo è disponibile uno strumento software separato (ABB i-bus ® Tool).
Testo tradotto automaticamente
Il controllo e il feedback di stato avvengono tramite i ABB i-bus ® KNX PRO DALI-terminale (64), con gruppi di luci (16), in comune in broadcast o per scene (16).
Sono supportati i dispositivi DALI di tipo DT1 (convertitore di corrente di emergenza autoalimentato secondo EN 62386-202) e tipo DT8 (temperatura del colore Tc & RGB(W) secondo EN 62386-209). Altri utenti DALI, ad es. DT6, possono essere controllati tramite comandi DALI standard in conformità con ENb62386-102.
Sono integrate le funzioni slave, scale, di bloccaggio, di bloccaggio e di scena. Funzioni di regolazione/regolazione del colore, HSV(W), Dim2Warm, HCL sono possibili. È possibile uno spegnimento in standby in combinazione con un attuatore di commutazione KNX (ad es. SA/S), 4 sequencer per uscita DALI e la possibilità di integrare il gateway DALI in un sistema di controllo del carico
Per la diagnosi e la modifica individuale dell'indirizzo DALI o della mappa di gruppo è disponibile uno strumento software separato (ABB i-bus ® Tool).
