Name: Aim TTi LD400 Carico elettronico 80 V/DC 80 A 400 W
Brand: Aim TTi
SKU: 1418406
Availability: BackOrder

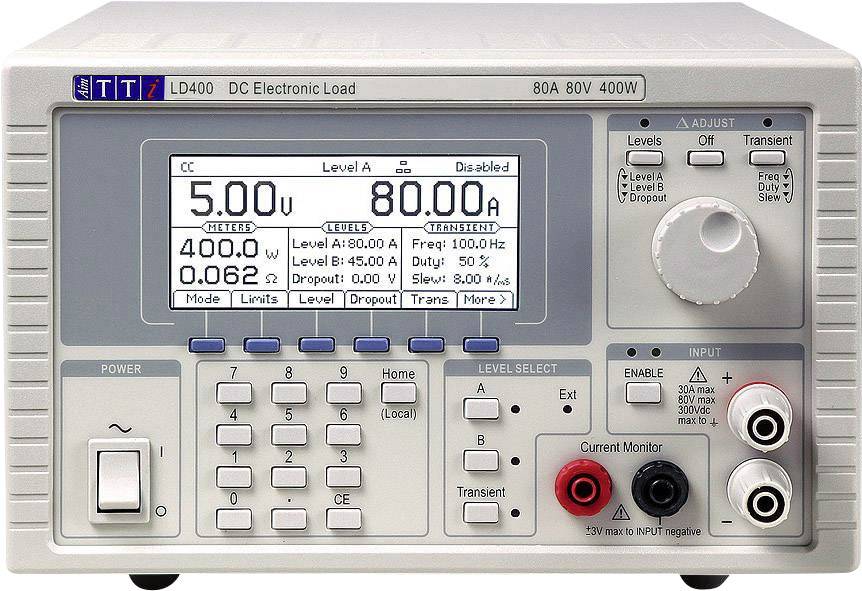

Un dispositivo di carico elettronico con display digitale, che mostra valori di tensione, corrente, livello di potenza e diverse opzioni di regolazione.

EAN:

Codice produttore

Articolo n°:

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1759,00 € / Pezzo)

1759,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Carico elettronico DC LD400

400 W
80 V/DC
80 A
Soluzione versatile per i test di fonti di corrente continua
Corrente costante, resistenza, conduttanza, tensione e potenza modalità
Avanti di tensione e corrente, da 0 a 80V e da 0 a 80A
400 Watt di potenza continua
600 Watt di potenza massima (fino a 60 secondi)
Bassa tensione di esercizio di< 1V a 40A
Alta risoluzione e precisione per la regolazione del livello
Test integrato con soglia variabile
Uscita monitor per visualizzazione delle forme d'onda
Tensione di spegnimento variabile per test batteria
Retroilluminato ad alta risoluzione, display grafico LC con tasto di controllo
Telecomando analogici il livello TTL e controllo di on / off e commutazione temporanea
Morsetti ingresso anteriore e posteriore (morsetti anteriore max. 30 A)

Dati tecnici

Tipo: LD400

Tipo prodotto: Carico elettronico

Corrente d'ingresso (max.): 80 A

Carico continuo collegato (max.): 400 W

Dim.: (L x A x P) 212 x 130 x 435 mm

Tensione d'ingresso (max.): 80 V/DC

Peso: 5.7 kg

: di fabbrica senza certificato

Carico continuo collegato (min.): 0 W

Tensione d'ingresso (min.): 0 V/DC

Corrente d'ingresso (min.): 0 A

Collegamento del carico: Morsetti a vite (anteriore)
Morsetti a vite (posteriore)

Larghezza: 212 mm

Altezza: 130 mm

Profondità: 435 mm

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1418406 Aim TTi LD400 Carico elettronico 80 V/DC 80 A 400 W

Informazioni

Informazioni 1418406 Aim TTi LD400 Carico elettronico 80 V/DC 80 A 400 W

Descrizione

Il dispositivo LD400 rappresenta un carico elettronico, per il controllo e la caratterizzazione una vasta gamma di fonti di corrente continua.
E può essere utilizzato per il comportamento di molti tipi diversi di fonti di alimentazione, come ad esempio batterie e celle solari ed elettronica unità di alimentazione.
Il suo ampio intervallo di tensione/corrente, vari tipi di funzionamento e un generatore di test integrato immettere la versatilità per soluzioni di prova dal design labor fino al test dei componenti.

Testo tradotto automaticamente.

Versione

Bassa tensione d'ingresso minima
Il dispositivo LD400 può essere utilizzata con un inferiore a 500 mV per correnti fino a 10 ampere. In caso di elevate correnti aumenta l'resistenza minima (in genere più di 25 mW) gradualmente la tensione d'esercizio minima, ma resta al di sotto di 1 volt fino a 40 Ampere e meno di 2 volt fino a 80 ampere.
Questa tensione più bassa consente, per molte applicazioni a bassa tensione può essere utilizzato per la per l'altra carichi elettronici non funzionano.
600 Watt di potenza massima
Il dispositivo LD400 può essere utilizzato fino a distanze di 1 minuto con una potenza massima. Può essere 600 Watt
Carichi a breve termine è possibile per molte applicazioni di prova deve essere sufficiente ed espandere l'usabilità del LD400. La potenza continua è pari a 400 W.
Più Modalità di funzionamento
Modalità a corrente costante
Dell'alimentazione a tensione costante per la prova di carico delle normali alimentazioni elettriche e per la scarica di corrente costante di batterie. Questa modalità consente una rapida misurazione fonte di corrente (V/I-integrate).
Modalità di potenza costante
Modalità costante della potenza simula un carico, la cui potenza assorbita indipendentemente dalla tensione creata. Ciò vale per molti tipi di periferiche, gli alimentatori di rete a commutazione. Questa modalità è particolarmente adatto per i test di fonti di alimentazione da dispositivi portatili, quali batterie agli ioni di litio.
Modalità a tensione costante
La modalità a tensione costante per il carico di alimentazioni corrente costante. L'apparecchio funziona come regolatore shunt ad alte prestazioni.
Modalità di resistenza costante
Modalità costante della resistenza simula un carico di resistenza standard distribuzione di scadenza, in modo proporzionale alla tensione. Le impostazioni sono visualizzate in Ohm o Milli-Ohm.
A differenza di resistenze fisso o rheostaten offre il carico un resistenza controllabili con elevata potenza dissipata e l'elevata stabilità della temperatura su un ampio intervallo di frequenza.
Modalità di conduttanza costante
Modalità costante della conduttanza è anche inclusa.
Accanto alle impostazioni in ampere per Volt di questa modalità una migliore risoluzione per l'impostazione di valori di resistenza equivalente molto basso.
Generatore di test completamente automatica con frequenza variabile
La commutazione tra i due livelli preimpostati può essere utilizzato con qualsiasi frequenza compresa tra 0,01 Hz e 10 kHz. Generatore di prova può essere utilizzato in tutti i tipi di funzionamento.
La frequenza di modifica tra i livelli (Slew Rate) è su un ampio intervallo.
