akYtec PR103.24.3.2 138888 Relè di controllo PLC 24 V/DC
Codice produttore
Articolo n°:
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
277,87 €
3
2% = 6,78 €
271,09 €
5
3% = 9,48 €
268,39 €
10
4% = 11,28 €
266,59 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (277,87 € / Pezzo)
277,87 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli

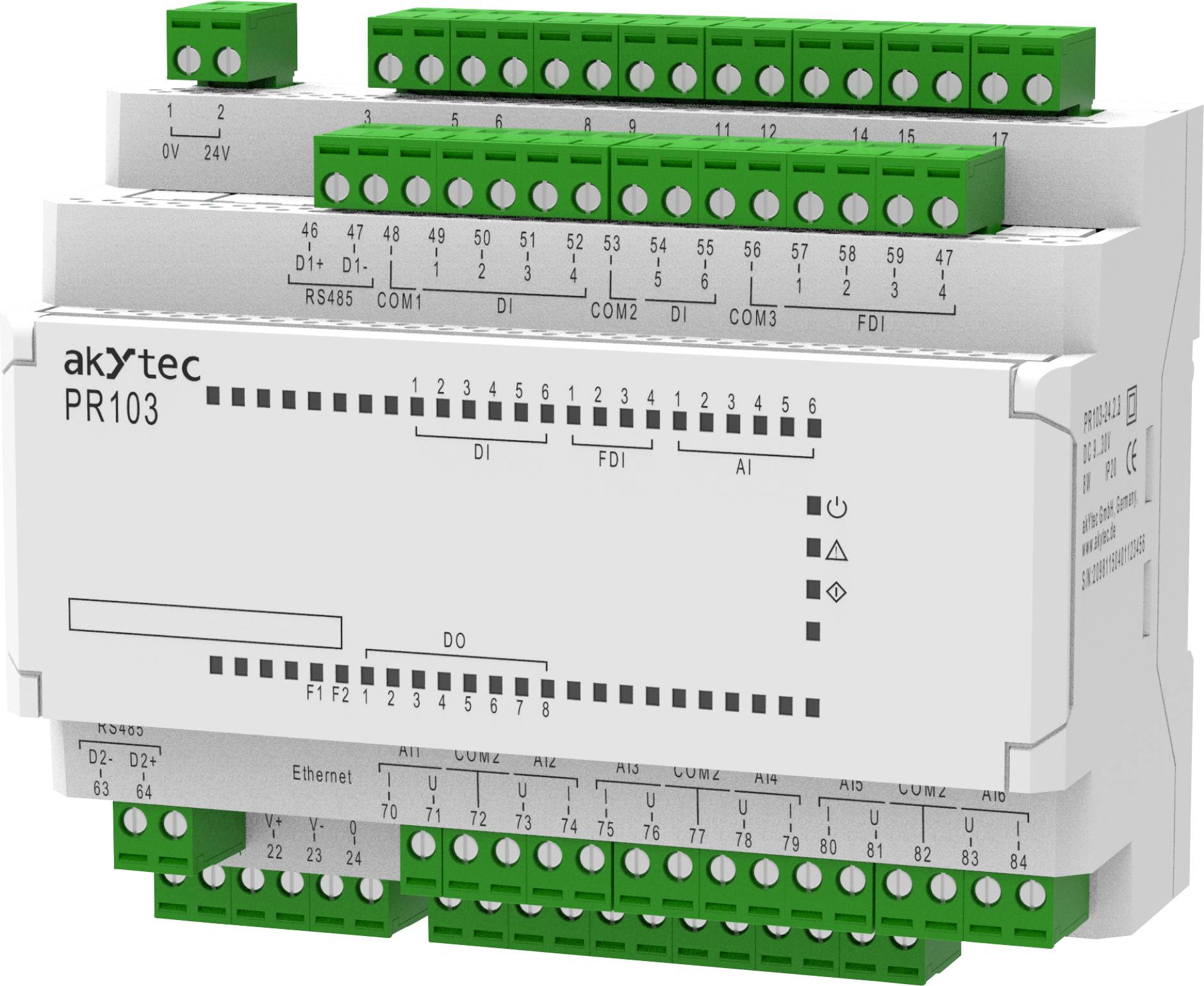

PR103.24.3.2, relè programmabile
- Dotazione di collegamento:
- 10 ingressi digitali
- 4 ingressi digitali veloci, fino a 100 kHz
- 6 ingressi analogici: PT1000, NTC/PTC, 4...20 ma/ 0...10 V, modalità discreta, ecc.
- 10 uscite digitali (relè e/m o interruttore transistor)
- Possibilità di comunicazione:
- Interfaccia Ethernet, modalità Master/slave:
- Accesso diretto al servizio cloud akYtecCloud. (Disponibile a breve)
- Collegamento PC per la configurazione del programma e la registrazione
- Visualizzazione dei processi con pannelli di controllo e scada.
- Espansione dell'i/o con i moduli akYtec Mx210
- 2 interfacce RS-485, modalità Master/slave:
- Integrazione con sistemi scada
- Visualizzazione dei processi tramite pannelli di controllo
- Espansione di i/o con moduli akYtec Mx110
- Controllo di dispositivi esterni: Convertitore di frequenza, sensori, ecc.
- Collegamento al PC per la configurazione e l'acquisizione dei programmi
- Alloggiamento modulare compatto con una larghezza di 7 moduli
- Morsettiere rimovibili per una facile installazione
- Sostituzione rapida della batteria
- Funzionamento:
- Tensione di alimentazione: 24V
- Alimentazione a 12 V tramite la rete di bordo
- Espansione dei canali di i/o fino a 32 pezzi con l'aiuto dei moduli akYtec PRM
- Funzionamento in ambienti non riscaldati: Da -40...+55 °С
- Configurazione e registrazione dei programmi tramite USB, Ethernet e RS-485.
Dati tecnici
- Min. Tensione d'esercizio 9 V c.c.
- Max. Tensione d'esercizio 30 V c.c.
- Tensione di esercizio: 24 V DC
- Display: No
- Dimensioni: 123 x 108 x 58 mm (L x P x a)
- Numero di uscite relè (max.): 10
- Altezza: 58 mm
- Lunghezza: 123 mm
- Larghezza: 108 mm
- Tipo di protezione IP: IP20
- Numero di parte del produttore: 138888
- Tipo di montaggio (dettagli): Guida DIN (pannello di comando / scatola di distribuzione)
- Orologio in tempo reale: Sì
- Temperatura ambiente massima: +55 °C.
- Temperatura ambiente minima: Da -40 °C.
- Interfacce: 1 x Ethernet, 2 x RS485
- Numero di ingressi digitali (max.): 6
- Numero di ingressi digitali veloci (max.): 4
- Numero di ingressi analogici (max.) (4...20 ma, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm, ecc.): 6
- Protocolli supportati: Modbus TCP/RTU/ASCII (Master/slave)
- Orologio: Orologio in tempo reale
- Memoria programmi: ROM 224 kB / Retain 60 kB
- Numero di moduli di espansione: 2
- Tipo di modello: PR103.24.3.2
- Tipo di prodotto: Controllo SPS
- Tipo prodotto
Relè di controllo PLC
- Numero max. Ingressi analogici
6
- Ingressi digitali max.
6
- Num. Ingressi max.
16
- Ingressi max.
10
- Uscite relè max.
10
- Protocolli supportati
Modbus TCP/RTU/ASCII (Master/slave)
- Voltaggio operativo Min.
9 V/DC
- Tensione d'esercizio
9 - 30 V/DC
- Voltaggio Max.
30 V/DC
- Tensione di esercizio
24 V/DC
- Altezza
58 mm
- Lunghezza
123 mm
- Larghezza
108 mm
- Memoria programma
224 kB
IP20
- Tipo
PR103.24.3.2
- Codice articolo produttore
138888
- Dim.
(L x L x A) 123 x 108 x 58 mm
- Display
No
- Orologio in tempo reale
Sì
- Max. Temperatura ambiente
-40 °C
- Min. Temperatura ambiente
+55 °C
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3553216 akYtec PR103.24.3.2 138888 Relè di controllo PLC 24 V/DC
Istruzioni d'uso e di sicurezza 3553216 akYtec PR103.24.3.2 138888 Relè di controllo PLC 24 V/DC
Descrizione
Il PR103 è il primo relè programmabile akYtec con interfaccia Ethernet integrata ed è stato progettato per il controllo di impianti di ventilazione, riscaldamento, gruppi pompa e altri dispositivi. Tramite l'interfaccia Ethernet, il dispositivo può essere integrato in sistemi distribuiti ed è possibile il controllo remoto e la gestione dei dispositivi tramite il servizio cloud akYtec o un sistema scada. Inoltre, il PLC compatto è dotato di due interfacce RS-485 integrate per il trasferimento dei dati al livello superiore.
Per ampliare i propri ingressi/uscite, i moduli di espansione PRM possono essere collegati direttamente al PLC tramite il bus interno. La scrittura di algoritmi viene eseguita dall'utente in linguaggio FBD con il supporto di blocchi funzionali su ST nell'ambiente di programmazione gratuito ALP akYtec.
Il caricamento e la configurazione del dispositivo avvengono tramite micro USB, Ethernet o RS-485.
Testo tradotto automaticamente
Per ampliare i propri ingressi/uscite, i moduli di espansione PRM possono essere collegati direttamente al PLC tramite il bus interno. La scrittura di algoritmi viene eseguita dall'utente in linguaggio FBD con il supporto di blocchi funzionali su ST nell'ambiente di programmazione gratuito ALP akYtec.
Il caricamento e la configurazione del dispositivo avvengono tramite micro USB, Ethernet o RS-485.
Testo tradotto automaticamente
Contenuto della fornitura
- PR103 - dispositivo
- Istruzioni brevi
- Blocchi di giunzione (set)
