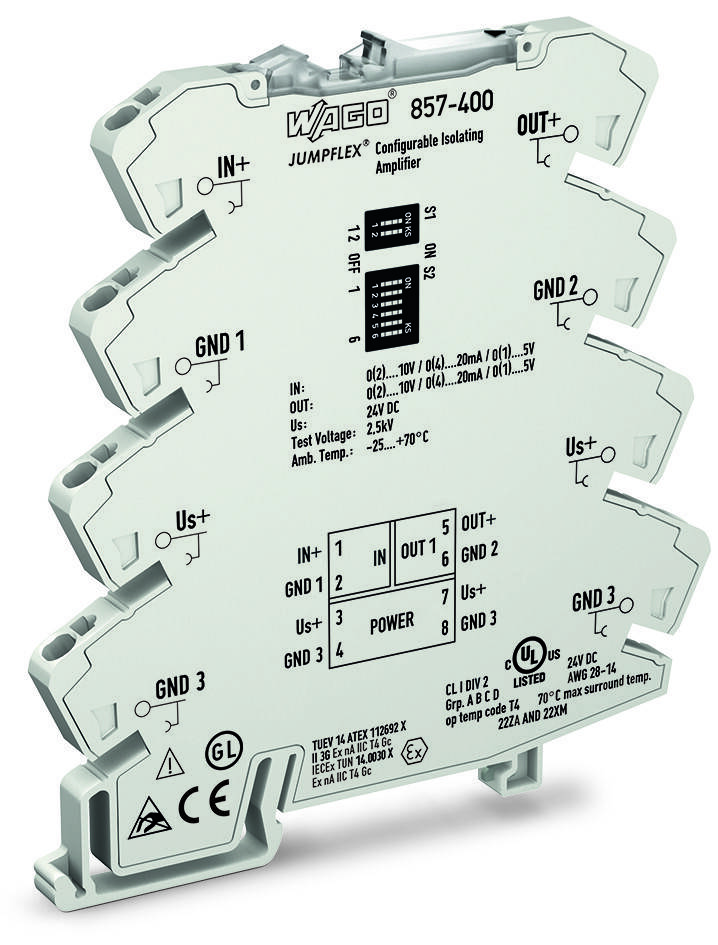

Amplificatore di isolamento WAGO 857-400
EAN:
Codice produttore
Articolo n°:
Tipo
857-400

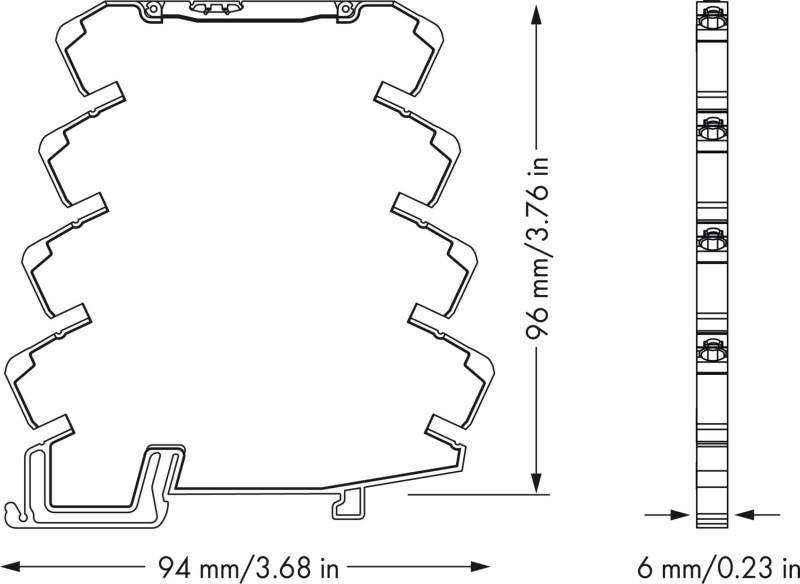

Dim.
(L x L x A) 94 x 6 x 97.8 mm
Carico
2 kΩ / 600 Ω
Contenuto
1 pz.
Larghezza
6 mm
Scheda tecnica (PDF)
3 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
224,10 €
Prodotto proveniente da altro paese EU (IVA 0%)
Spedizione gratuita
Solo 3 Pezzo(i) disponibili
Highlights & Dettagli
Amplificatore di isolamento a 3 vie configurabile
- Convertitore di misure JUMPFLEX®
Dati tecnici
- Errore di trasmissione: < 0,1 % dal valore finale
- Tipo
857-400
- Dim.
(L x L x A) 94 x 6 x 97.8 mm
- Carico
2 kΩ / 600 Ω
- Contenuto
1 pz.
- Larghezza
6 mm
- Altezza
97.8 mm
- Lunghezza
94 mm
- Assorbimento di corrente
< 25 mA
- Max. Temperatura ambiente
+70 °C
- Min. Temperatura ambiente
-25 °C
- Isolamento
Poliammide 6,6
- Modello
Con calibratura zaro/span
- Tipo
857-400
- Collegamento
A molla
- Segnale d'uscita
0 - 20 mA, 4 - 20 mA, 0 - 5 V, 0 - 10 V, 2 - 10 V, 1 - 5 V
- Segnale d'ingresso
0 - 20 mA, 4 - 20 mA, 0 - 5 V, 0 - 10 V, 2 - 10 V, 1 - 5 V
- Impostazione
Interruttore DIP
- Tensione di alimentazione
16,8 - 31,2 V
- Resistenza d'ingresso
≤ 50 Ω / ≥ 100 kΩ
Snap mounting support rail
6
96 mm
94 mm
-25-70 °C
Spring clamp connection
IP20
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 737642 Amplificatore di isolamento WAGO 857-400
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 737642 Amplificatore di isolamento WAGO 857-400
Descrizione
Amplificatore di isolamento
Commutazione della gamma calibrata
Segnale di ingresso corrente: 0-20 mA; 4-20 mA
Tensione segnale d'ingresso: 0-5 V; 1-5 V; 0-10 V
Segnale di uscita corrente: 0-20 mA; 4-20 mA; 0-10 mA; 2-10 mA
Segnale d'uscita tensione: 0-5 V; 1-5 V; 0-10 V; 2-10 V;Regolazione zero/span
Tensione di alimentazione: 24 V DC
Frequenza limite: 100 Hz/5 kHz (selezionabile)
Settaggio: Interruttore DIP
Connessione: Push-in
Montaggio: Guida di supporto DIN 35
L'amplificatore di isolamento 857-400 di WAGO con una tensione di 24 V DC garantisce la trasmissione tramite un isolamento a 3 vie sicuro e senza errori del segnale di ingresso (corrente/tensione) dal segnale di uscita ( corrente/tensione)
L'amplificatore di isolamento 857-400 impostato con una tensione di prova di 2,5 kV viene configurato tramite interruttore DIP. Gli spostamenti di errori o segnali vengono compensati mediante la regolazione di zero e span e la frequenza di taglio può essere selezionata tra 100 Hz e 5 kHz. Il collegamento dell'amplificatore di isolamento avviene tramite connessione push-in e montato su guida DIN 35.
