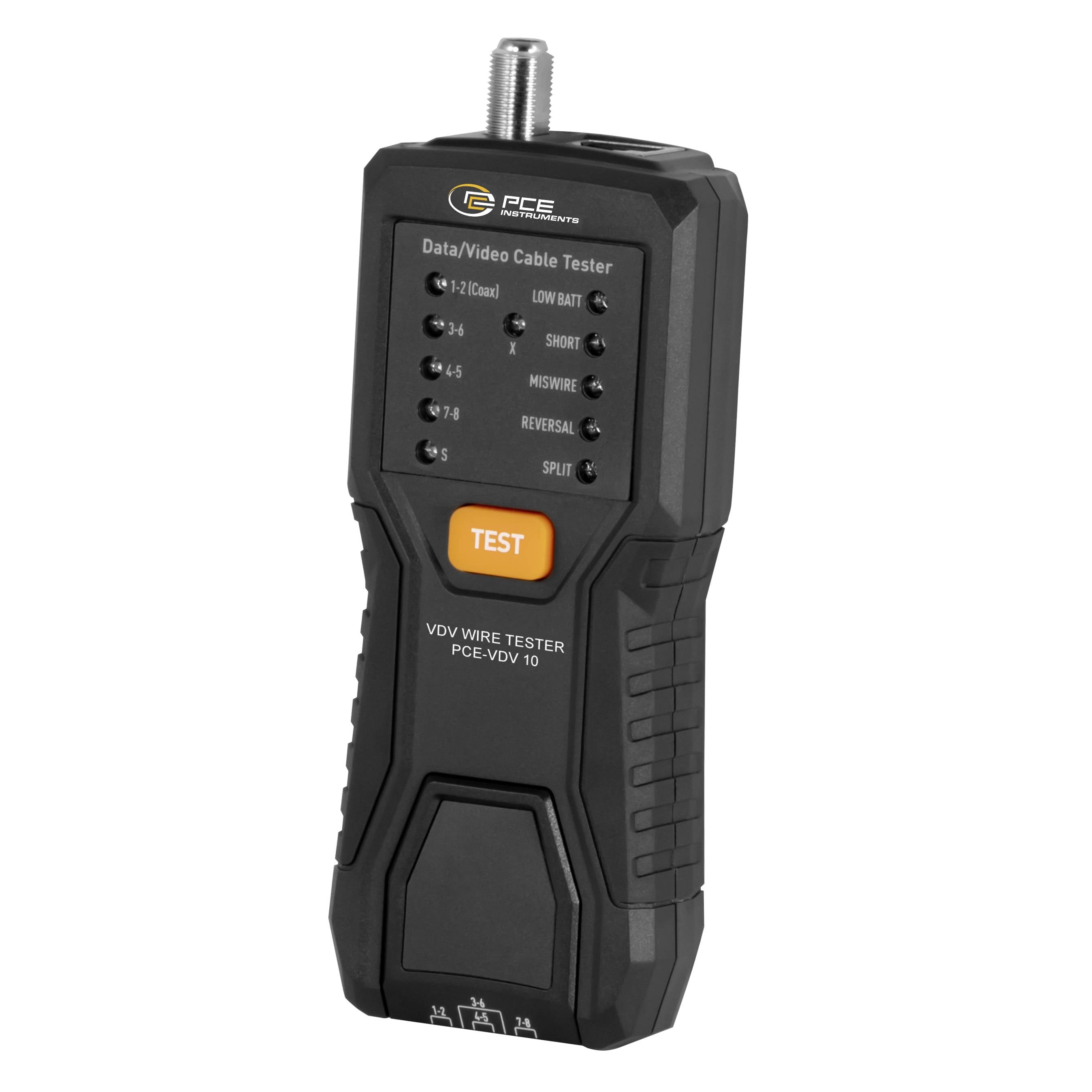

Tester portatile nero per cavi dati/video con pulsante 'TEST' arancione, spie luminose e connettore coassiale sulla parte superiore.

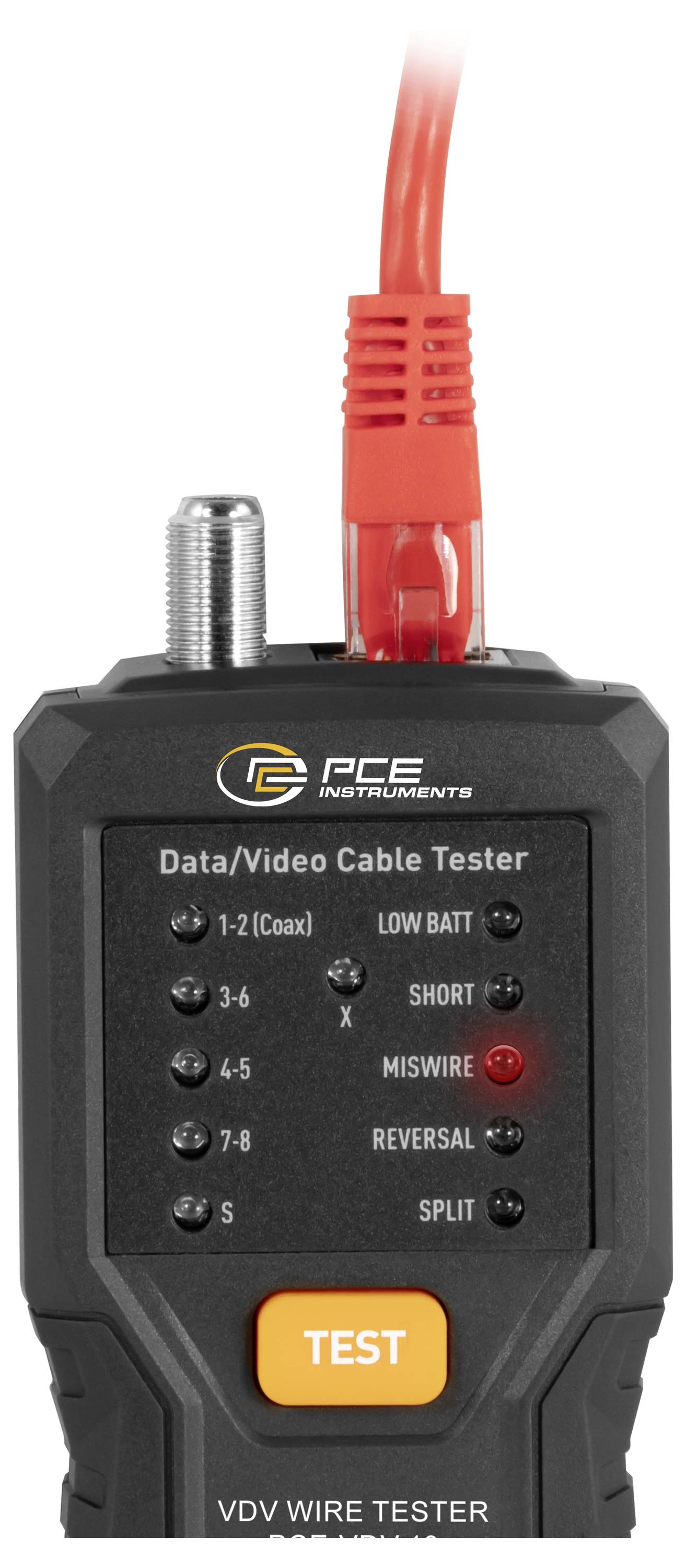

Tester di cavi dati/video PCE Instruments con cavo rosso collegato e indicatore 'MISWIRE' illuminato, più pulsante 'TEST' e LED di stato.

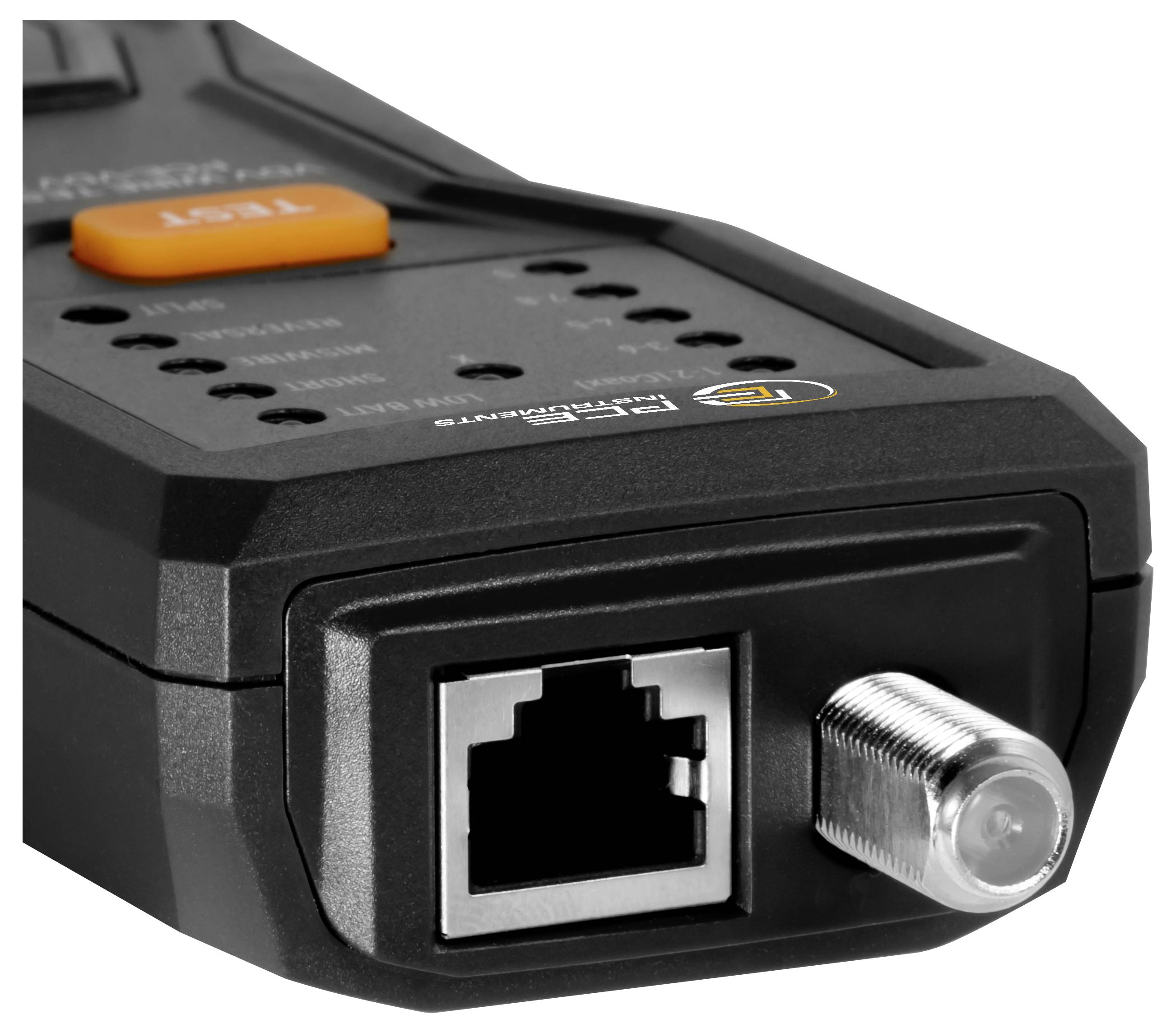

Primo piano di un dispositivo di rete nero con porta Ethernet e connettore coassiale, con un pulsante arancione in alto.

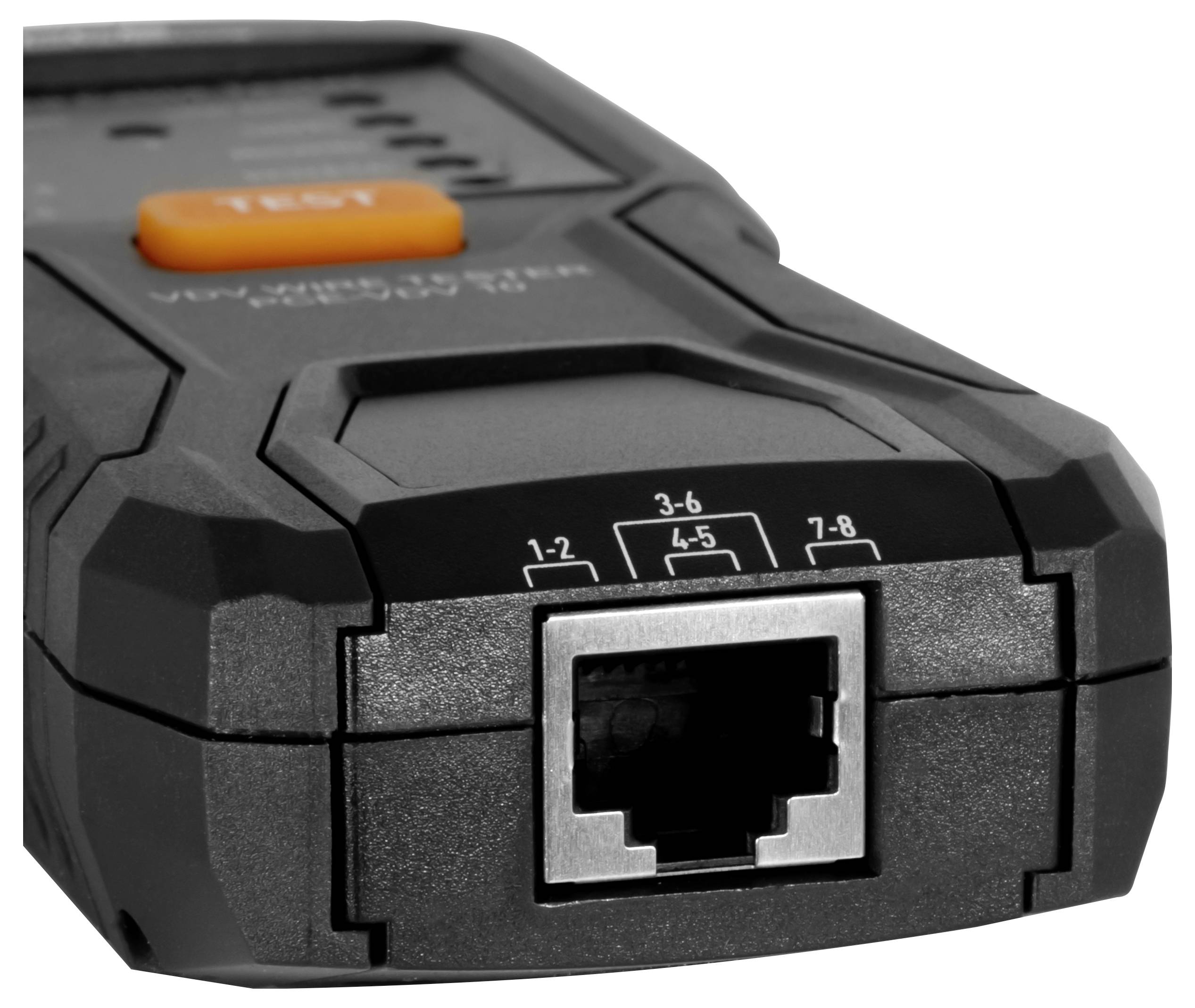

Primo piano di un tester di cavi di rete portatile nero con una porta Ethernet e un pulsante arancione, mostrato su uno sfondo bianco.

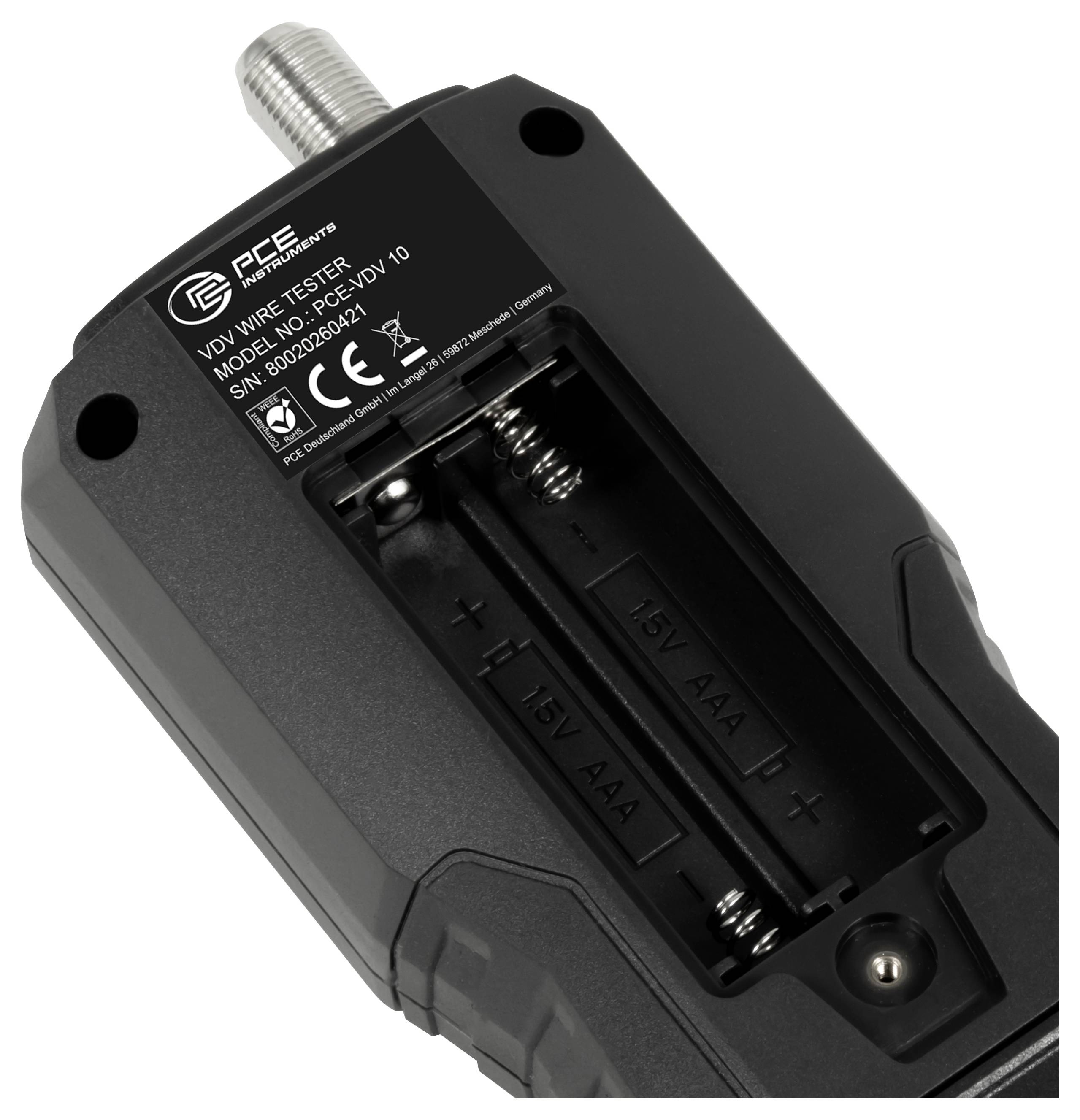

Retro di un tester digitale portatile PCE per cavi che mostra il vano batterie aperto per due batterie AAA e un connettore metallico filettato in alto.

1/5

Scheda tecnica (PDF)

Consegna entro Mer. 7 Ott.

96 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (37,70 € / Pezzo)

37,70 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONISTA. CALIBRATED. ATTREZZATURA. PCE-VDV 10

Supporta cavi schermati e non schermati (CAT 3 ... CAT 7A, coassiale)
Indicatori LED per la diagnosi dello stato e degli errori
Resistenza massima del cavo: 100 Ω DC
Lunghezza massima del cavo fino a 305 m.
Prova di continuità
Controllo del cablaggio
Verifica corto circuito
Controllo coppia di fili
Verifica degli schermi

Dati tecnici

Dati tecnici generali
Funzioni di misura prova di continuità, prova di cablaggio, prova di cortocircuito, prova di coppia di fili, prova di schermatura
Collegamenti RJ45, presa F.
Tipi di cavi - coassiali,- CAT 3,- CAT 5,- CAT 5e,- CAT 6,- CAT 6A,- CAT 7,- CAT 7A
max. TENSIONE D'INGRESSO 60 V DC / 55 V AC
Classe di protezione (dispositivo) IP20
Alimentazione di tensione batterie
Batteria/batteria ricaricabile 2 x batterie AAA da 1,5 V, alcalina/manganese
Capacità 1270 mAh
Condizioni di funzionamento 0 ... 50 °C , 10 ... 90% R (senza condensa)
Condizioni di conservazione -20 ... 60 °C , 10 ... 90% R (senza condensa)
Dimensioni ( L x P x a ) 55 x 28 x 140 mm
Peso 119 g

Tipo prodotto: Analizzatore di rete

Funzioni: Identificazione

Indicatore acustico: No

Display: LED

Display ottico: Sì (integrata)

Prese di misura: Presa RJ45
Presa F

Dim.: (L x L x A) 55 x 28 x 140 mm

: di fabbrica senza certificato

Peso: 119 g

Zona: Rete

Larghezza: 28 mm

Altezza: 140 mm

Lunghezza: 55 mm

Tipo: PCE-VDV 10

Documenti & Download

Scheda tecnica

Scheda tecnica 3812983 Analizzatore di rete PCE-VDV 10 PCE Instruments PCE-VDV 10 Rete

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812983 Analizzatore di rete PCE-VDV 10 PCE Instruments PCE-VDV 10 Rete

Descrizione

Il tester per cavi VDV è uno strumento di prova portatile per la diagnosi di errori nelle linee di rete e coassiali ed è utilizzato per un rapido controllo dei cablaggi strutturati. Il tester per cavi VDV supporta cavi a doppino ritorto schermati e non schermati delle categorie CAT 3, CAT 5, CAT 5e, CAT 6, CAT 6A, CAT 7, CAT 7A e cavi coassiali come vengono utilizzati in TV, antenne e sistemi di monitoraggio.

La verifica viene eseguita tramite un sistema in due parti, composto da un'unità principale e da un'unità remota, che consente di testare in modo affidabile anche le linee fisse. I principali metodi di prova includono la prova di continuità dei fili (pin 1... 8), la verifica del cablaggio per controllare la corretta assegnazione delle coppie di fili e il rilevamento di cortocircuiti, errori di cablaggio e split pair. Inoltre, viene controllata la schermatura dei cavi schermati. L'intervallo di prova comprende lunghezze dei cavi fino a 305 m, mentre la lunghezza minima del cavo per il rilevamento split pair è di circa 0,5 m.

Il tester per cavi VDV funziona con segnali di prova trasmessi tra l'unità principale e l'unità remota. I risultati vengono visualizzati tramite indicatori LED. I LED accesi in modo permanente segnalano un corretto cablaggio, mentre i LED lampeggianti indicano errori nelle rispettive coppie di fili. I LED di stato aggiuntivi indicano il tipo di guasto, come cortocircuito, cablaggio errato, inversione (inversione) o split pair.

Il tester per cavi VDV viene utilizzato nella tecnologia di rete, nel cablaggio di edifici e nelle installazioni IT e di comunicazione ed è destinato a elettricisti, tecnici di rete e tecnici dell'assistenza per la rapida verifica delle linee di conduzione.
