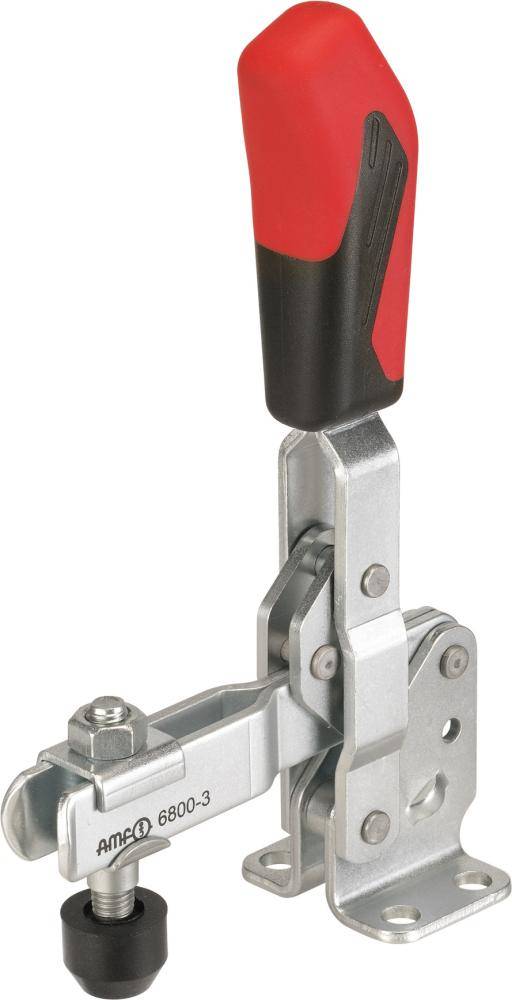

Andreas Maier Schloss-u. Werkzeugfabrik 90043 Kit elementi di serraggio
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Kit elementi di serraggio
Ø foro
8.6 mm
Lunghezza esterna
141 mm
Lunghezza totale
185 mm
Larghezza
185 mm
Highlights & Dettagli
Punta svasatrice 90043 dimensioni 4 forza di tenuta (F1) 1,7kN forza di tenuta (F2) 3,0kN altezza 221mm lunghezza 141 mm vite di pressione M 8 x
- Vite di pressione: M8 x 65
- Costruzione: Piede orizzontale
- Dimensioni dei piedi: 64 x 53 mm
- Dimensione 4
- Forza di tenuta F1: 1,7 kN
- Forza di tenuta F2: 3 kN
- Altezza fissa: 221 mm
- Lunghezza aperto: 141 x 130 mm
- Marchio: AMF
- Altezza di serraggio 42,5 mm
Dati tecnici
- Punta svasata n. | pannelli pannelli dimensione 4 230 mm x 140 mm
- Ordine minimo: 1 pz
- Dimensione 4
- Forza di tenuta (F1): 1,7kN
- Forza di tenuta (F2): 3,0 kN
- Altezza: 221mm
- Lunghezza: 141mm
- Vite di pressione: M 8 x 65
- Angolo di apertura α: 105°
- Peso: 630g
- Tipo prodotto
Kit elementi di serraggio
- Ø foro
8.6 mm
- Lunghezza esterna
141 mm
- Lunghezza totale
185 mm
- Larghezza
185 mm
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3759206 Andreas Maier Schloss-u. Werkzeugfabrik 90043 Kit elementi di serraggio
Descrizione

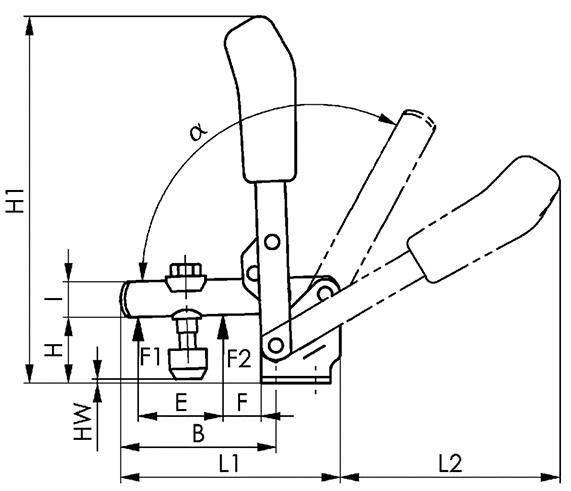

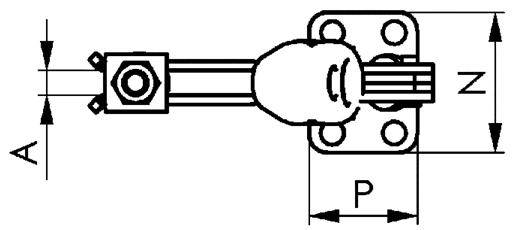

Con piede orizzontale altre caratteristiche tecniche: · F: 16 mm · a*: 60° · P: 53 mm · L: -Mm · K: 13 mm · C: 32 mm · D: 8,6 mm · r: 105° · F1: 1,7kN · L2: 130 mm · HW min.: Da -6 mm · L1: 141 mm · I: 20 mm · F2: 3kN · B: 101 mm · M1: - · Ø foro: 8.6 mm · H: 42,5 mm · N: 64 mm · E: 54 mm · M: Da 43,5 a 46,5 mm · R: 10 mm · H1: 221 mm · HW max.: 22,5 mm · Larghezza: 54 mm
Testo tradotto automaticamente
Testo tradotto automaticamente
Contenuto della fornitura
- 21020701
