Andreas Maier Schloss-u. Werkzeugfabrik 94128 Kit elementi di serraggio
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Kit elementi di serraggio
Ø foro
5.6 mm
Lunghezza esterna
114 mm
Lunghezza totale
114 mm
Larghezza
100 mm
Highlights & Dettagli

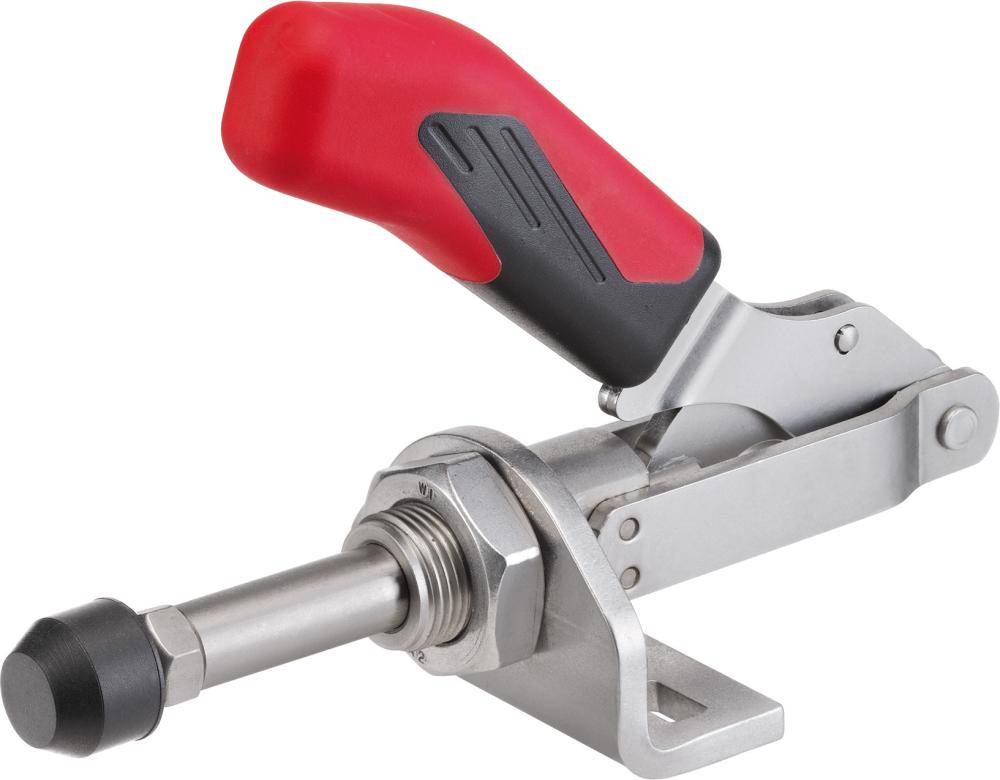

AMF chiave a perni n. 6841 misura 2 piede angolare piccolo
- Vite di pressione: M6 x 25
- Costruzione: Piccolo piede angolare
- Dimensione 2
- Forza di tenuta F1: 2 kN
- Forza di tenuta F2: 2 kN
- Corsa completa: 26 mm
- Altezza fissa: 85,5 mm
- Lunghezza: 114 mm
- Marchio: AMF
- Altezza di serraggio 20 mm
Dati tecnici
- Dimensione 2
- Vite di pressione: M6 x 25
- Corsa completa: 26 mm
- Costruzione: Piccolo piede angolare
- Marchio: AMF
- Altezza di serraggio 20 mm
- Forza di tenuta F1: 2 kN
- Altezza fissa: 85,5 mm
- Lunghezza: 114 mm
- Forza di tenuta F2: 2 kN
- Tipo prodotto
Kit elementi di serraggio
- Ø foro
5.6 mm
- Lunghezza esterna
114 mm
- Lunghezza totale
114 mm
- Larghezza
100 mm
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3759207 Andreas Maier Schloss-u. Werkzeugfabrik 94128 Kit elementi di serraggio
Descrizione

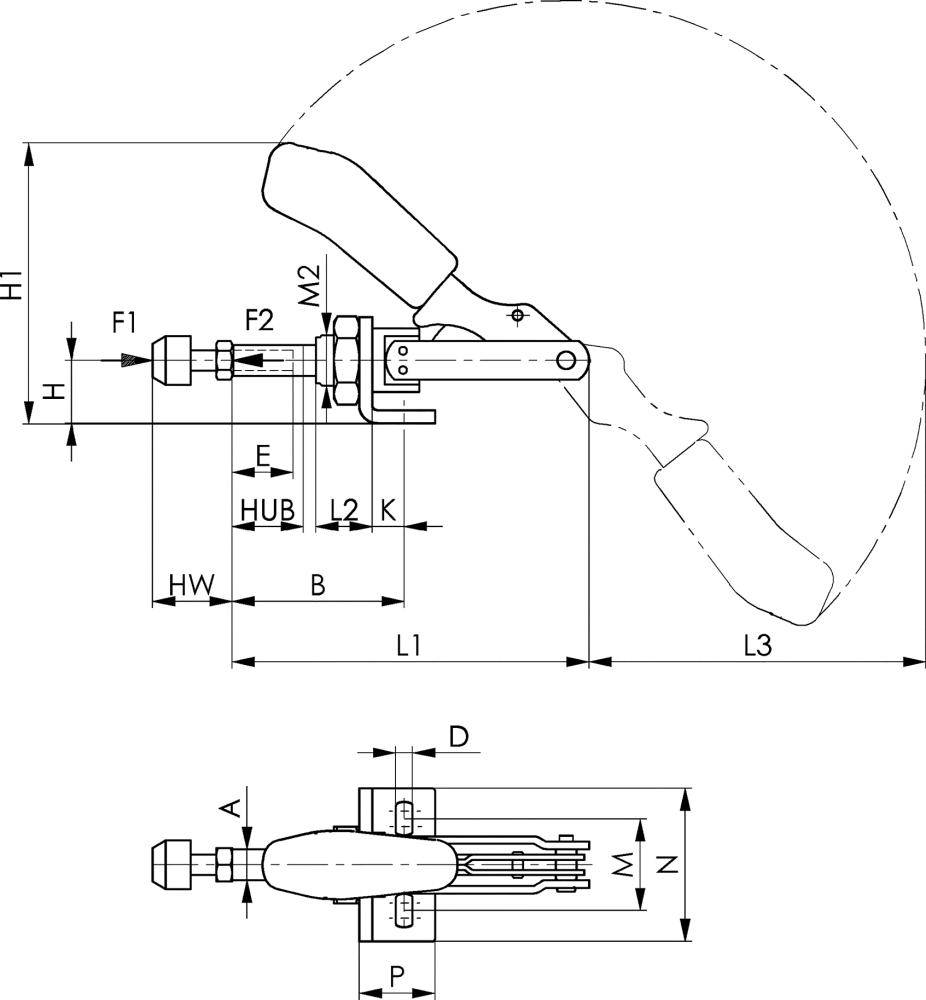

Con piede angolare piccolo · Tenditore a pressione e a trazione · Con guida lunga per bielle · Il tenditore può essere fissato alle pareti in lamiera senza piede angolare o avvitato in corpi di allineamento con filettatura sul lato frontale altre caratteristiche tecniche: · P: 34 mm · Altezza totale: 95mm · K: 12,5mm · D: 5,6 mm · F1: 2kN · L2: 19 mm · L1: 114 mm · F2: 2kN · B min. 32,5 mm · Ø foro: 5.6 mm · B max.: 58,5 mm · H: 20 mm · N 50 mm · E: 20 mm · M min.: 31,8 mm · R: 10 mm · M max.: 36 mm · M2: M16x1,5 mm · H1: 85,5 mm · Lunghezza totale: 114mm
Testo tradotto automaticamente
Testo tradotto automaticamente
Contenuto della fornitura
- 21020701
