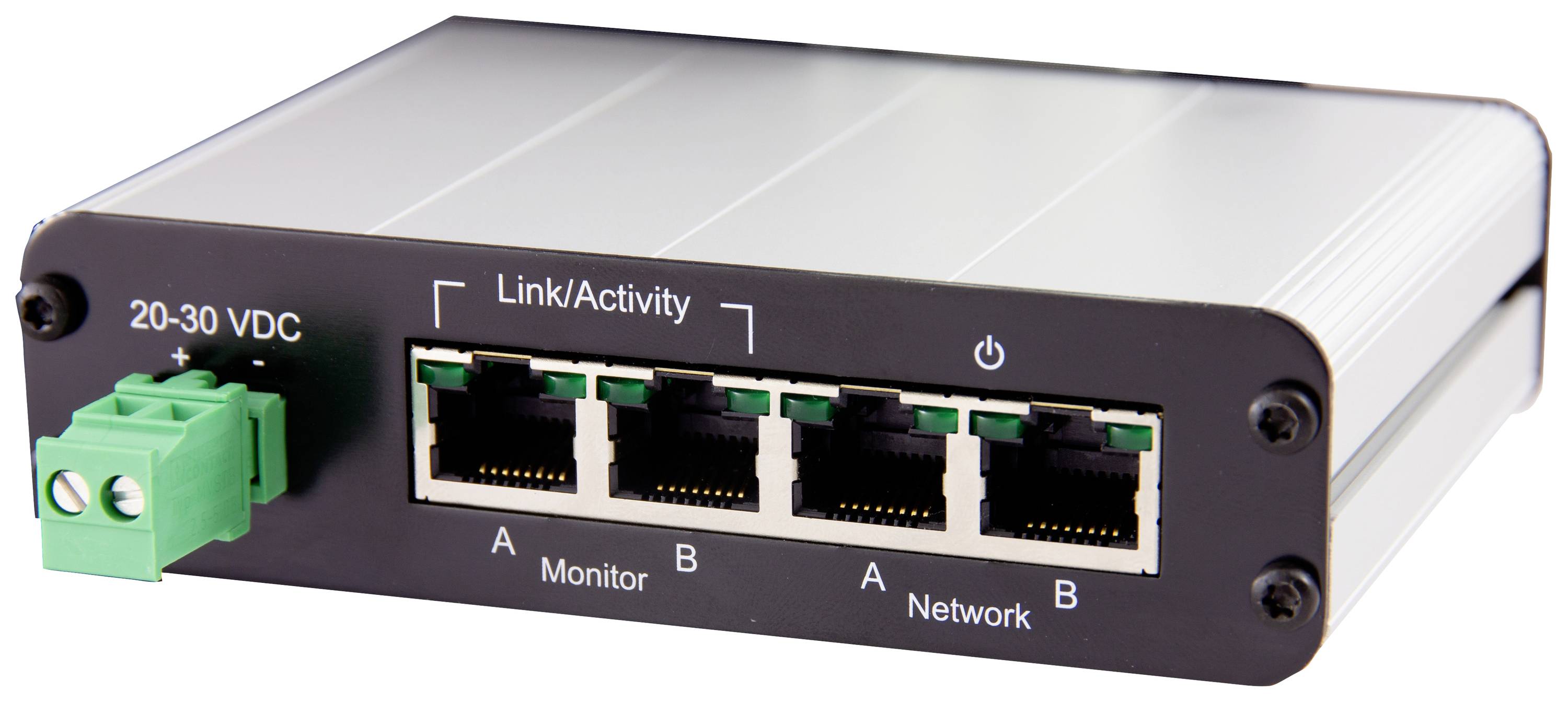

Anybus 513-00032 EtherMIRROR 1G Modulo bus Ethernet, RJ-45 20 V/DC, 30 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1627,05 € / Pezzo)
1627,05 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
EtherMIRROR 1G
- Full duplex: 10/100 Mbit
- Diagnosi passiva
- Registrazione ed esportazione dei telegrammi
- Tempo di ciclo per dispositivo
- Jitter (deviazione del momento di arrivo dei telegrammi)
- Numero di pacchetti persi
- Attivazione allarme
- Carico di rete
- Altre applicazioni WireShark / ProfiShark / Netitities
- Collegamenti 4x RJ45 (2 sono collegati alla rete e 2 per misurazioni TAP)
Dati tecnici
- Tipo prodotto
Modulo bus
- Interfaccia (Advantech)
Ethernet
RJ-45
- Tipo
EtherMIRROR 1G
- Tensione di esercizio
20 V/DC
30 V/DC
- Max. temp. operativa
70 °C
- Min. temperatura operativa
0 °C
- Tensione d'esercizio
20-30 V/DC
- Temperatura di esercizio
0 fino a 70 °C
- Dim.
(L x A) 133 mm x 30 mm
- Altezza
30 mm
- Larghezza
133 mm
- Codice articolo produttore
513-00032
- Interfacce
4X RJ45 (2 sono collegati alla rete e 2 per misurazioni TAP)
- Assorbimento di corrente
90 mA a 24 V CC
Documenti & Download
Scheda tecnica
Scheda tecnica 2900973 Anybus 513-00032 EtherMIRROR 1G Modulo bus Ethernet, RJ-45 20 V/DC, 30 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2900973 Anybus 513-00032 EtherMIRROR 1G Modulo bus Ethernet, RJ-45 20 V/DC, 30 V/DC 1 pz.
Descrizione
Il nuovo EtherMIRROR di PROCENTEC è stato sviluppato per consentire l'accesso alle informazioni diagnostiche passive senza spegnere l'impianto. Funge da accesso di misurazione che può essere facilmente installato in qualsiasi rete industriale con PROFINET o Ethernet/IP.
In connessione con l'EtherTAP PROCENTEC, l'EtherMIRROR consente l'accesso al traffico telegramma e alle informazioni diagnostiche senza partecipare attivamente alla rete. Le porte supportano una velocità di trasmissione fino a 1 Gbit in modalità full duplex. Il vantaggio principale dell'EtherTAP è la prevenzione di costosi arresti dell'impianto, in quanto non è necessario scollegare le connessioni per l'accesso diagnostico. L'EtherTAP e l'EtherMIRROR (funzionano in simbiosi armonica) sono completamente compatibili l'uno con l'altro e riflettono continuamente tutti i messaggi tra il PLC e il primo switch. In questo modo sono immediatamente disponibili informazioni preziose da sezioni di telegramma come pacchetti persi, jitter, tempi di ciclo e messaggi di allarme.
Testo tradotto automaticamente
In connessione con l'EtherTAP PROCENTEC, l'EtherMIRROR consente l'accesso al traffico telegramma e alle informazioni diagnostiche senza partecipare attivamente alla rete. Le porte supportano una velocità di trasmissione fino a 1 Gbit in modalità full duplex. Il vantaggio principale dell'EtherTAP è la prevenzione di costosi arresti dell'impianto, in quanto non è necessario scollegare le connessioni per l'accesso diagnostico. L'EtherTAP e l'EtherMIRROR (funzionano in simbiosi armonica) sono completamente compatibili l'uno con l'altro e riflettono continuamente tutti i messaggi tra il PLC e il primo switch. In questo modo sono immediatamente disponibili informazioni preziose da sezioni di telegramma come pacchetti persi, jitter, tempi di ciclo e messaggi di allarme.
