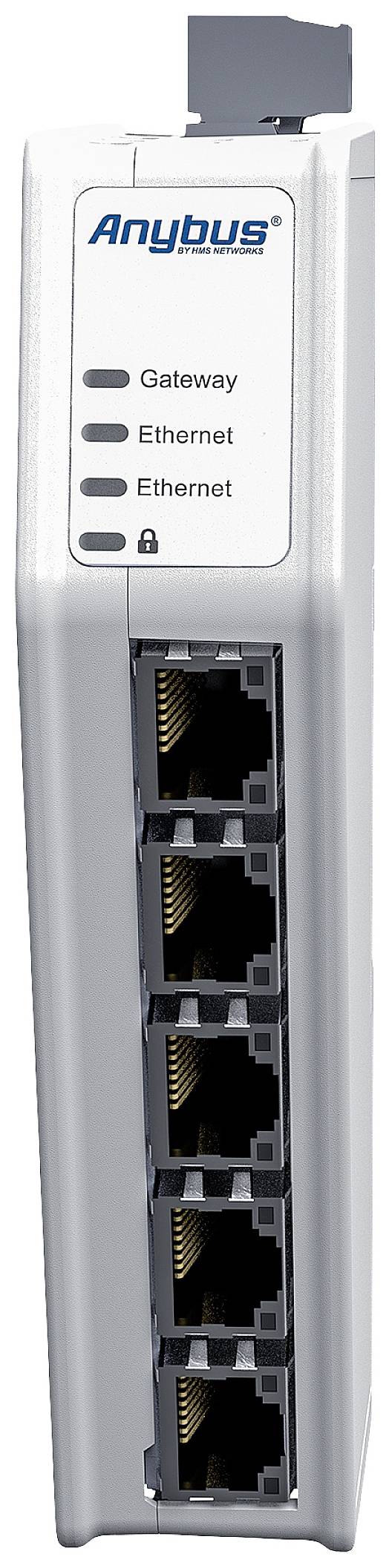

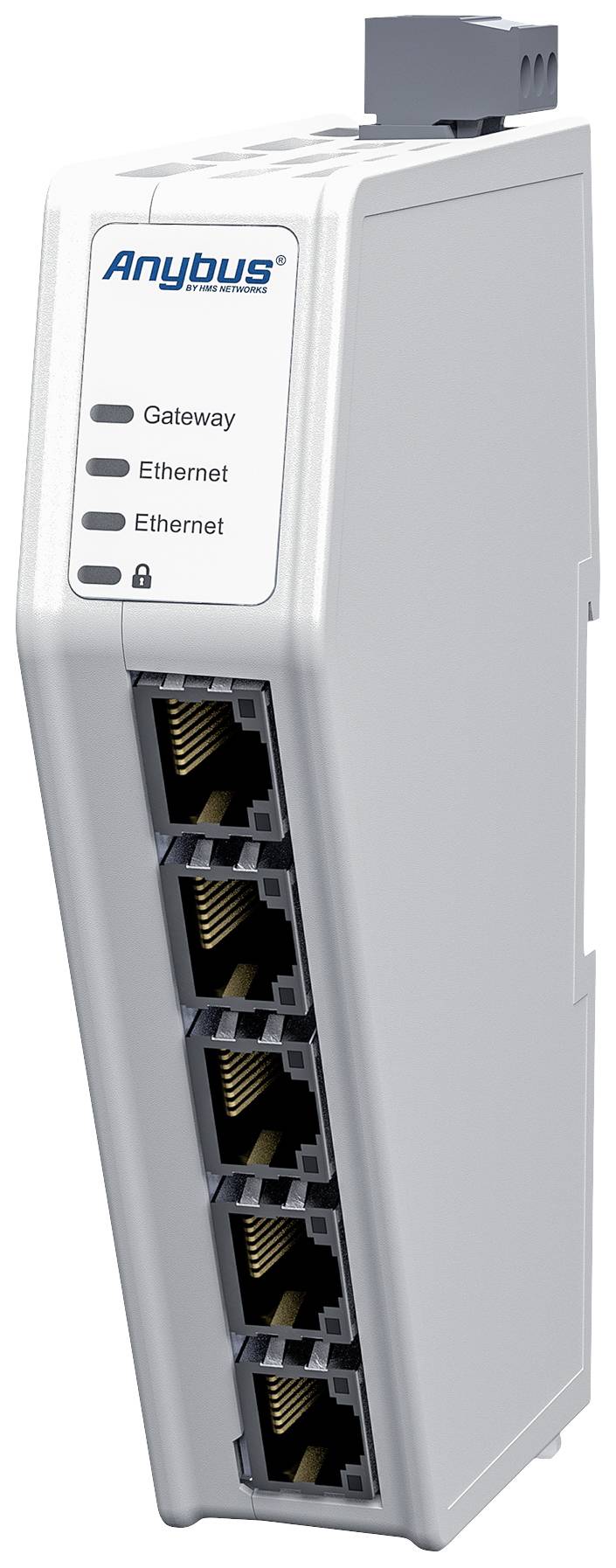

Anybus ABC4090 ABC4090 Convertitore di interfaccia Industrial Ethernet, Gateway 24 V/DC 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
733,61 €
3
2% = 17,91 €
715,70 €
5
3% = 25,02 €
708,59 €
10
4% = 29,79 €
703,82 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (733,61 € / Pezzo)
733,61 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Anybus comunicator - Gateway Industrial Ethernet configurabile
- Trasferimento dati immediato
- Conversione endian con accelerazione hardware (Byte Swap)
Dati tecnici
- Dimensioni (L x P x A) con collegamento seriale e spina di rete: 98 x 27 x 144 mm
- Peso netto: 150 g
- Tasti e interruttori: Tasto di reset e interruttore di sicurezza
- LED: Indicatore di stato per il gateway e per la rete 1 e la rete 2
- Tipo di protezione IP: IP20
- MATERIALE ALLOGGIAMENTO: PC ABS, UL 94 VO
- Montaggio: Guida DIN (35 * 7,5/15)
- AMBIENTE
- Temperatura di esercizio: Da -25 a 70° C.
- Temperatura di stoccaggio: Da 40 a 85° C.
- Umidità relativa: 0-95% senza condensa
- Altezza di montaggio: Fino a 2.000 m
- Consumo di corrente: Valori tipici: 160 mA a 24 V, massimo 400 mA a 12 V.
- Collegamento di rete: Collegamento a vite a 3 poli
- Protezione: Protezione da inversione di polarità e cortocircuito
- COLLEGAMENTI ETHERNET
- Collegamenti: 2+2 x Ethernet
- Isolamento: Isolamento galvanico
- Velocità in bit: 10/100 Mbit/s full duplex
- Spina: RJ45
- Switch: dual port cut-through switch
- CERTIFICAZIONI E STANDARD
- UL: Numero CUBUSfile E214107
- CE: 2014/30/UE
- KC: COMUNICATORE R-R-ABJ
- EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
- Ambiente: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 CAB, IEC 60068-2-78 CAB
- Vibrazioni e urti: IEC 60068-2-27, IEC 60068-2-6
- Smaltimento: WEE
- CONFIGURAZIONE
- Software di configurazione: Configurazione basata sul web
- Collegamenti di configurazione: Collegamento di configurazione Ethernet RJ45 10/100 Mbit/s dedicato e ulteriori collegamenti Ethernet
- SICUREZZA
- Avvio sicuro (Secure boot): Garantisce l'autenticità del software
- Interruttore di sicurezza: Interruttore fisico che attiva/disattiva l'accesso all'interfaccia di configurazione basata sul web
- Tipo prodotto
Convertitore di interfaccia
- Interfaccia (Advantech)
Industrial Ethernet
Gateway
- Tipo
ABC4090
- Tensione di esercizio
24 V/DC
- Max. temp. operativa
70 °C
- Min. temperatura operativa
-25 °C
- Tensione d'esercizio
12-30 V/DC
- Temperatura di esercizio
-25 fino a 70 °C
- Dim.
(L x A) 27 mm x 144 mm
- Max. assorbimento di corrente
400 mA
- Altezza
144 mm
- Larghezza
27 mm
- Codice articolo produttore
ABC4090
- Interfacce
Ethernet industriale configurabile
Grazie alla riproduzione del firmware corrispondente sono possibili combinazioni di rete con Ethernet/IP, EtherCat, Modbus TCP e PROFINET.
- Assorbimento di corrente
160 mA
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 2637481 Anybus ABC4090 ABC4090 Convertitore di interfaccia Industrial Ethernet, Gateway 24 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2637481 Anybus ABC4090 ABC4090 Convertitore di interfaccia Industrial Ethernet, Gateway 24 V/DC 1 pz.
Informazioni
Informazioni 2637481 Anybus ABC4090 ABC4090 Convertitore di interfaccia Industrial Ethernet, Gateway 24 V/DC 1 pz.
Descrizione

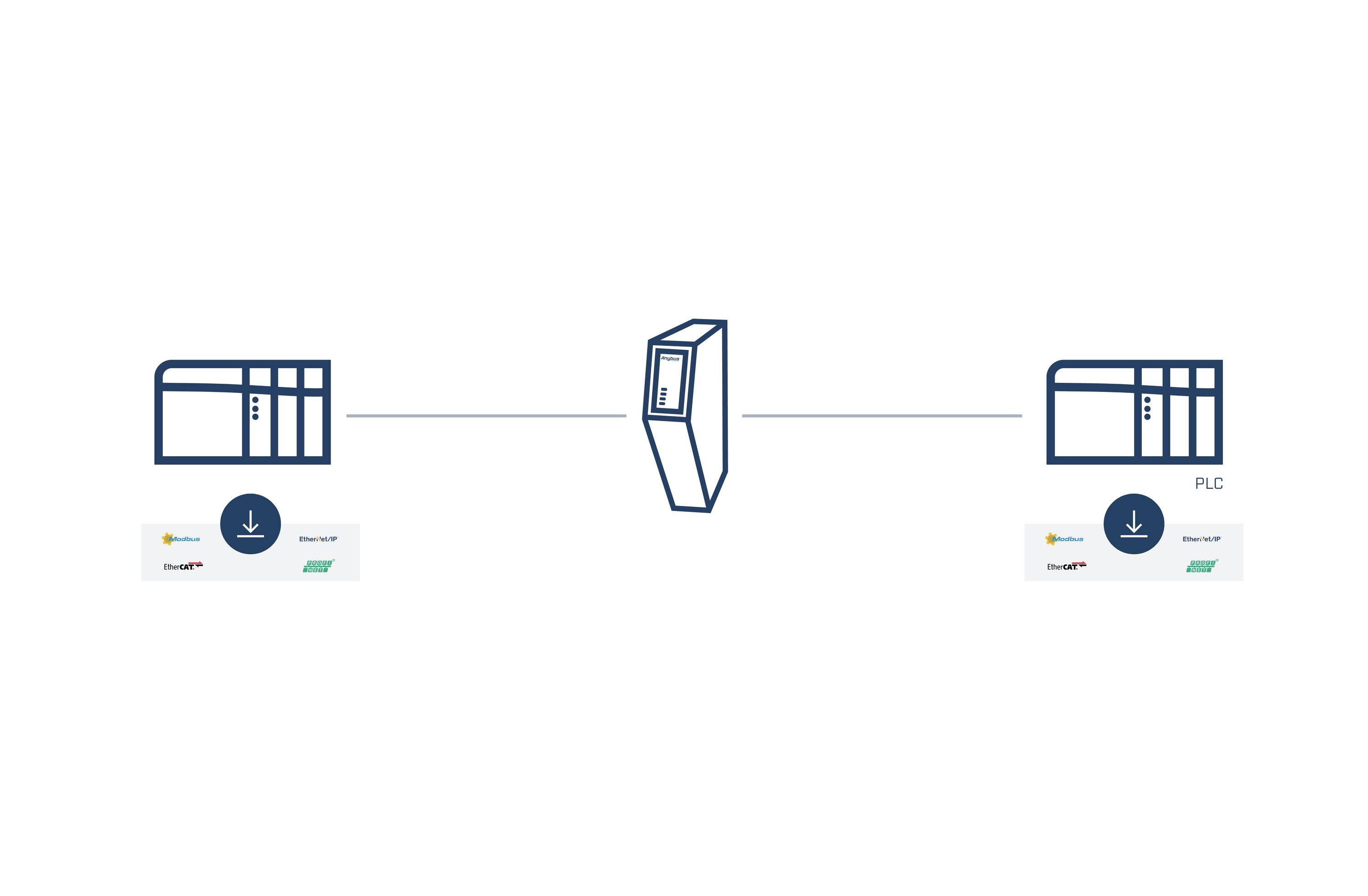

Anybus comunicator Common Ethernet - Common Ethernet è un convertitore di protocollo industriale che consente di scambiare i dati senza problemi tra reti Ethernet industriali come PROFINET, Ethernet/IP, Modbus TCP e EtherCat. In fabbrica, il comunicatore è impostato in modo che i dati possano essere scambiati tra una rete PROFINET e una rete Ethernet/IP. Grazie alla riproduzione del firmware corrispondente sono possibili anche altre combinazioni di rete con Ethernet/IP, EtherCat, Modbus TCP e PROFINET.
Anybus comunicator garantisce un trasferimento dati affidabile, sicuro e veloce tra diverse reti Ethernet industriali e bus di campo. Questi gateway stand-alone sono facili da utilizzare e consentono uno scambio di dati trasparente tra SPSen, in modo da poter integrare con minime modifiche al software anche i dispositivi di campo più vecchi nelle moderne reti industriali.
Anybus comunicator si basa sul collaudato processore di rete Anybus NP40, che si distingue per la conformità di rete, le elevate prestazioni e l'affidabilità. Durante lo scambio di dati tra SPSen di diverse reti è possibile un trasferimento dati molto rapido con un massimo di 1500 byte in ogni direzione, che soddisfa was la maggior parte delle esigenze delle applicazioni di controllo attuali e future.
La messa in funzione è rapida grazie alla configurazione intuitiva, alla documentazione di facile comprensione e al design intelligente dell'hardware e dell'alloggiamento.
Prestazioni eccellenti
Trasferimento dati immediato - il tempo necessario per la trasmissione dei dati tra due SPSen è costituito dal tempo di ciclo della prima rete più il tempo di ciclo della seconda rete. La trasmissione dati interna in comunicator è irrilevante, in quanto corrisponde alle variazioni naturali dei tempi del ciclo di rete (jitter).
Conversione endian con accelerazione hardware (Byte Swap)
Il comunicatore può modificare la rappresentazione dei dati (endianness) con una conversione endian accelerata hardware per garantire che i dati siano visualizzati correttamente in ogni PLC. È anche possibile convertire diverse parti dell'intervallo di dati in diversi modi per elaborare diversi tipi di dati. Ciò non ha alcun effetto sulle prestazioni, alleggerisce il PLC dall'attività di conversione dei dati e semplifica la programmazione PLC.
Semplice configurazione
Collegamento di configurazione Ethernet dedicato - non sono necessari cavi speciali.
Interfaccia di configurazione intuitiva basata su Web Drag and Drop - non è necessaria l'installazione di software aggiuntivi.
I collegamenti rivolti in avanti facilitano il collegamento dei cavi e il fattore di forma sottile consente di risparmiare spazio sulla guida DIN.
Risoluzione dei problemi grazie a potenti funzioni di diagnostica, tra cui monitor dati live, schermata di stato e pacchetto di supporto.
Le più recenti funzioni di sicurezza
Funzionalità di avvio sicura per il rilevamento di manomissioni sul firmware e per la protezione da attacchi e infezioni da malware. Interruttore di sicurezza che blocca la configurazione e impedisce qualsiasi accesso non autorizzato.
Per ambienti industriali
Alloggiamento robusto e compatto.
I componenti industriali sono certificati e certificati in conformità con CE e CE.
Ampio intervallo di temperatura, da -25°C a 70°C.
Montaggio su guida DIN per l'installazione in prossimità dei dispositivi collegati, riducendo così lo sforzo di cablaggio.
Testo tradotto automaticamente
Anybus comunicator garantisce un trasferimento dati affidabile, sicuro e veloce tra diverse reti Ethernet industriali e bus di campo. Questi gateway stand-alone sono facili da utilizzare e consentono uno scambio di dati trasparente tra SPSen, in modo da poter integrare con minime modifiche al software anche i dispositivi di campo più vecchi nelle moderne reti industriali.
Anybus comunicator si basa sul collaudato processore di rete Anybus NP40, che si distingue per la conformità di rete, le elevate prestazioni e l'affidabilità. Durante lo scambio di dati tra SPSen di diverse reti è possibile un trasferimento dati molto rapido con un massimo di 1500 byte in ogni direzione, che soddisfa was la maggior parte delle esigenze delle applicazioni di controllo attuali e future.
La messa in funzione è rapida grazie alla configurazione intuitiva, alla documentazione di facile comprensione e al design intelligente dell'hardware e dell'alloggiamento.
Prestazioni eccellenti
Trasferimento dati immediato - il tempo necessario per la trasmissione dei dati tra due SPSen è costituito dal tempo di ciclo della prima rete più il tempo di ciclo della seconda rete. La trasmissione dati interna in comunicator è irrilevante, in quanto corrisponde alle variazioni naturali dei tempi del ciclo di rete (jitter).
Conversione endian con accelerazione hardware (Byte Swap)
Il comunicatore può modificare la rappresentazione dei dati (endianness) con una conversione endian accelerata hardware per garantire che i dati siano visualizzati correttamente in ogni PLC. È anche possibile convertire diverse parti dell'intervallo di dati in diversi modi per elaborare diversi tipi di dati. Ciò non ha alcun effetto sulle prestazioni, alleggerisce il PLC dall'attività di conversione dei dati e semplifica la programmazione PLC.
Semplice configurazione
Collegamento di configurazione Ethernet dedicato - non sono necessari cavi speciali.
Interfaccia di configurazione intuitiva basata su Web Drag and Drop - non è necessaria l'installazione di software aggiuntivi.
I collegamenti rivolti in avanti facilitano il collegamento dei cavi e il fattore di forma sottile consente di risparmiare spazio sulla guida DIN.
Risoluzione dei problemi grazie a potenti funzioni di diagnostica, tra cui monitor dati live, schermata di stato e pacchetto di supporto.
Le più recenti funzioni di sicurezza
Funzionalità di avvio sicura per il rilevamento di manomissioni sul firmware e per la protezione da attacchi e infezioni da malware. Interruttore di sicurezza che blocca la configurazione e impedisce qualsiasi accesso non autorizzato.
Per ambienti industriali
Alloggiamento robusto e compatto.
I componenti industriali sono certificati e certificati in conformità con CE e CE.
Ampio intervallo di temperatura, da -25°C a 70°C.
Montaggio su guida DIN per l'installazione in prossimità dei dispositivi collegati, riducendo così lo sforzo di cablaggio.
Testo tradotto automaticamente
Requisiti di sistema
- Chrome
Bordo
Browser web Firefox
