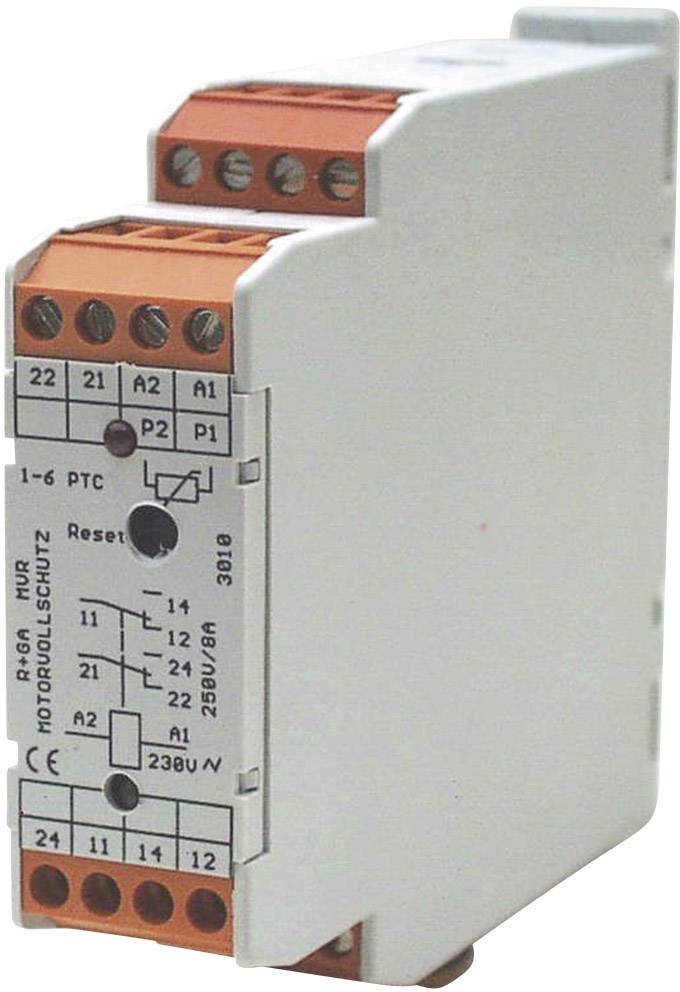

Appoldt Relè di monitoraggio 230 V/AC 2 scambi 1 pz. TM-W Monitoraggio PTC
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di monitoraggio
Funzioni
Monitoraggio PTC
Tipo contatto
2 scambi
Tensione di commutazione max
230 V/AC
Corrente di commut. max.
8 A
Scheda tecnica (PDF)
3 Pezzo(i) (Solo fino ad esaurimento scorte)
Vendita e spedizione:
Numero
Totale (50,81 € / Pezzo)
50,81 €
IVA escl.
Solo 3 Pezzo(i) disponibili
Highlights & Dettagli
Termistore protezione motore
- Per sensori PTC in conformità con DIN 44081
- Monitoraggio della rottura dei cavi
- Monitoraggio della temperatura
Dati tecnici
- Conduttore a freddo: 1,5 kOhm (può ospitare fino a 6 PTC commerciali sono collegati in serie)
- Tensione in PTC circuito di misura: Max 7.4 V
- Tipo prodotto
Relè di monitoraggio
- Tipo
TM-W
- Funzioni
Monitoraggio PTC
- Tensione di esercizio
230 V/AC
- Tipo contatto
2 scambi
- Tensione di commutazione max
230 V/AC
- Corrente di commut. max.
8 A
- Larghezza
22.5 mm
- Altezza
80 mm
- Dim.
(L x L x A) 100 x 22.5 x 80 mm
- Contenuto
1 pz.
- Lunghezza
100 mm
- Modello
Rele sorvegliato conduttore a freddo
- Display
LED
- Tensione di commutazione
230 V/AC
- Corrente di commutazione
2 x 8 A
- Tipo
TM-W
- Tensione d'esercizio
230 V/AC
Documenti & Download
Scheda tecnica
Scheda tecnica 507921 Appoldt Relè di monitoraggio 230 V/AC 2 scambi 1 pz. TM-W Monitoraggio PTC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 507921 Appoldt Relè di monitoraggio 230 V/AC 2 scambi 1 pz. TM-W Monitoraggio PTC
Descrizione
Il relè funziona con tutte le resistenze PTC secondo DIN 44081 se i subtotali resistenza al freddo in caso di circuito in serie 1500 Ω. Il dispositivo funziona secondo il principio della corrente di riposo cioè il circuito di misurazione è interruzione. La max. Tensione di sensore 7,6 V. grazie al trasformatore utilizzato secondo VDE 0551 il circuito di misurazione galvanica separata dalla rete. Con un piccolo resistenza sensore è il relè di uscita. La temperatura nominale viene raggiunta NAT (sensore resistenza ad alta impedenza), il relè di uscita. Il valore di risposta del dispositivo è di circa 3 K con una tolleranza di circa ±8 °C. il ritardo (isteresi) è di valore di risposta da -10%.
Testo tradotto automaticamente.
