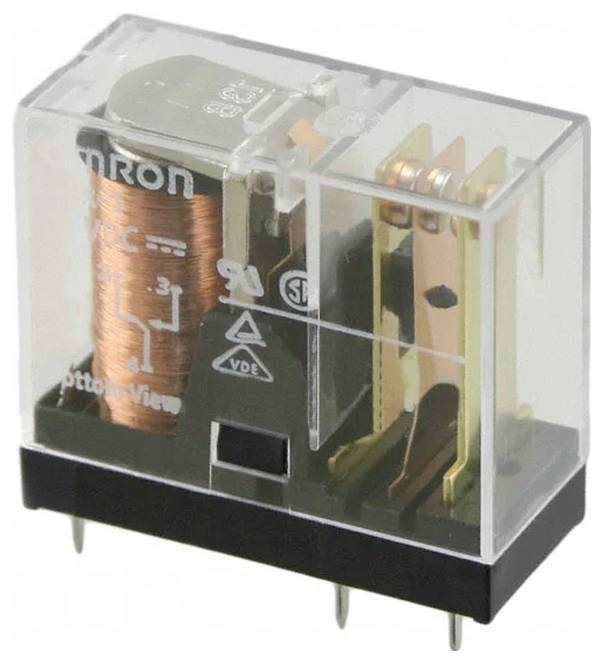

Aratas G2R-1-E-12V Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè per PCB
Tensione nominale bobina
12 V/DC
Modalità di controllo
monostabile, 1 bobina
Tipo contatto
1 scambio
Tensione di commutazione max
125 V/DC
380 V/AC
Scheda tecnica (PDF)
431 Pezzo(i) (Solo fino ad esaurimento scorte)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (1,22 € / Pezzo)
1,22 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Gradi di resistenza alla corrente di dispersione: PTI 250 secondo VDE 0303/IEC 112
- Tipo prodotto
Relè per PCB
- Tipo
G2R-1-E-12V
- Tensione nominale bobina
12 V/DC
- Modalità di controllo
monostabile, 1 bobina
- Resistenza (bobina)
275 Ω
- Tipo contatto
1 scambio
- Materiale di contatto
Ag
- Tensione di commutazione max
125 V/DC
380 V/AC
- Corrente di commut. max.
16 A
- Aria/distanza di dispersione (bobina/contatti)
8 mm
- Collegamento
Pin a saldare
- Tempo di risposta
15 ms
- Tempo di caduta
5 ms
- Durata elettrica
(con carico nominale e 1800 cicli di commutazione/h) 100000 cicli di commutazione
- Durata meccanica
(con carico nominale e 1800 cicli di commutazione/h) 2 x 107 cicli di operazioni
- Min. temperatura
-40 °C
- Temperatura max.
+70 °C
- Lunghezza
29 mm
- Larghezza
13 mm
- Altezza
25.5 mm
- Dim.
(L x L x A) 29 x 13 x 25.5 mm
- Contenuto
1 pz.
- Numero della parte
G2R1E12DC
- Modello
Resistente ai liquidi
- Tempo di risposta
15 ms
- Tensione nominale
12 V/DC
- Tensione di verifica
5000 V/AC/50/60 Hz per 1 min tra bobina e contatto, 1000 V/AC/50/60 Hz per 1 min tra contatti della stessa serie di contatti
- Potenza di commutazione
4000 VA/AC/480 W/DC
- Tensione di commutazione
125 V/DC/400 V/AC
- Corrente di commutazione
16 A
- Tipo
G2R-1-E-12V
- Temperatura ambiente
-40 - +70 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 503924 Aratas G2R-1-E-12V Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 503924 Aratas G2R-1-E-12V Relè per PCB 12 V/DC 16 A 1 scambio 1 pz.
Descrizione
Relè print, monostabile neutro. Relè affidabile con approvazioni: VDE, UL e CSA.
