Acquista Aratas G6S-2 5 VDC Relè per PCB 5 V/DC 2 A 2 scambi 1 pz. da Conrad

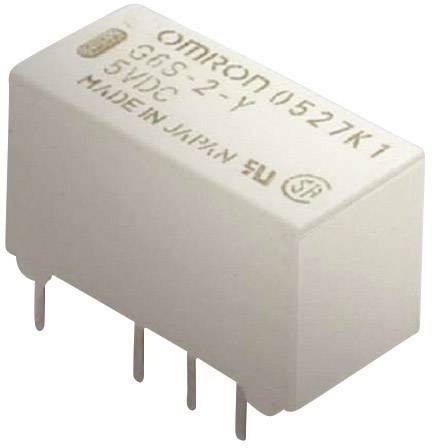

Un componente elettronico rettangolare con la scritta 'OMRON G5S-2-Y 5VDC MADE IN JAPAN', con quattro piedini metallici che sporgono.

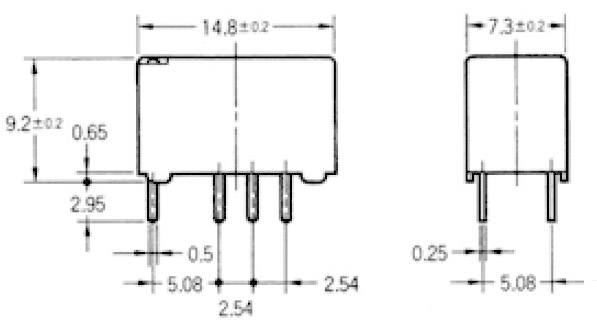

Disegno tecnico di due componenti elettronici rettangolari con dimensioni. A sinistra: 14,8 x 9,2 mm, a destra: 7,3 x 5 mm.

Simbolo di commutazione con etichette: A sinistra punti positivi e negativi. A destra connessioni dell'interruttore tra i morsetti 3-4, 8-9.

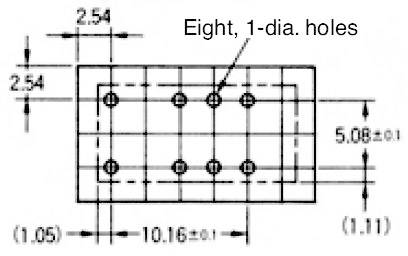

Disegno tecnico di un componente rettangolare con otto fori (diametro 1). Dimensioni: 2,54, 5,08, 10,16 mm.

1/4

Tipo prodotto

Relè per PCB

Tensione nominale bobina

5 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

220 V/DC

250 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

277 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2,70 € / Pezzo)

2,70 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di potenza G6S dalle dimensioni estremamente ridotte

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: G6S-2 5 VDC

Tensione nominale bobina: 5 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 178 Ω

Tipo contatto: 2 scambi

Materiale di contatto: Ag + Au

Tensione di commutazione max: 220 V/DC
250 V/AC

Corrente di commut. max.: 2 A

Max. potenza di commutazione: 60 W
62.5 VA

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 14.8 mm

Larghezza: 7.3 mm

Altezza: 9.2 mm

Dim.: (L x L x A) 14.8 x 7.3 x 9.2 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Numero della parte: G6S25DC

Serie No: G6S25DC

Modello: THT

Tensione nominale: 5 V/DC

Tipo: G6S-2 5 VDC

Documenti & Download

Scheda tecnica

Scheda tecnica 503840 Aratas G6S-2 5 VDC Relè per PCB 5 V/DC 2 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 503840 Aratas G6S-2 5 VDC Relè per PCB 5 V/DC 2 A 2 scambi 1 pz.

Descrizione

Relè monostabile polarizzato per telecomunicazioni di nuova generazione. Soddisfa i requisiti di alta resistenza all'isolamento e rigidità dielettrica previsti dalla norma Bellcore con 2,5 kV fra i contatti. Oltre alle telecomunicazioni, questo relè trova il suo impiego nelle applicazioni industriali con compiti di misurazione. Consumo energetico molto basso: 140 mW. Saldabile a infrarossi!
