Arducam Modulo telecamera MBS-SES-185-25
EAN:
Codice produttore
Articolo n°:
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (179,99 € / Pezzo)
179,99 €
IVA incl.
Spedizione gratuita
Disponibile solo per i clienti aziendali
Diritto di reso di 14 giorni inclusoDati tecnici
- Telecamera:
- Sensore: IMX477P
- Formato ottico: 1/2,3″ (diagonale 7,857mm)
- Risoluzione: 4056(H) x 3040(V) 12.3MP
- Dimensione pixel: 1,55 um x 1,55 um
- Sensibilità IR: Luce visibile
- Interfaccia: A 4 tracce MIPI CSI-2
- Supporto obiettivo standard: CS-Mount
- Frequenza fotogrammi: (A seconda della piattaforma di destinazione, la frequenza fotogrammi massima può essere limitata) risoluzione completa@60 fps (normale), 4K2K@60 fps, risoluzione completa 1080p@240 fps@40 fps (12bit normale) risoluzione completa@30 fps (DOL-HDR, 2 immagini)

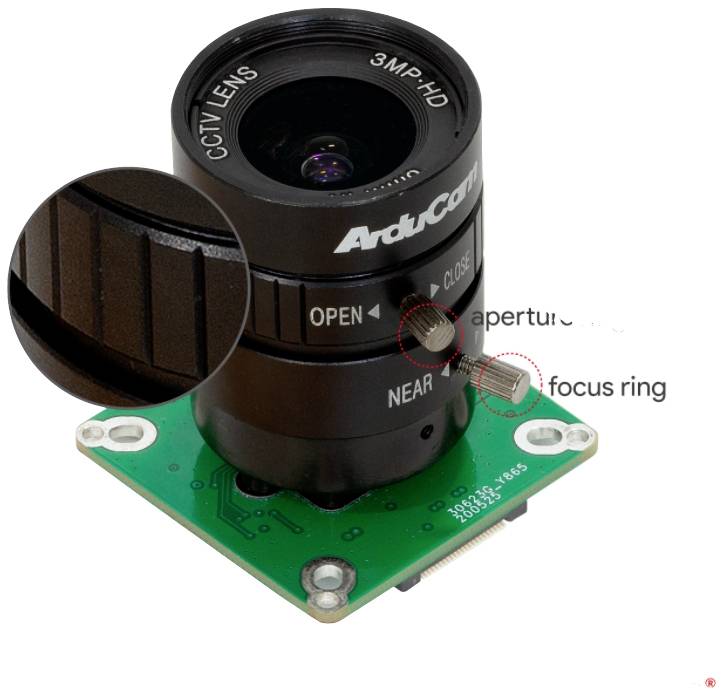

- Lente:
- Formato: 1/2,3 pollici
- Lunghezza focale: 6mm
- Apertura (F): Max. D1.2
- Campo visivo (FOV): 65° (H)
- Versione: CS-Mount
- Lunghezza focale posteriore: 7,53 mm
- MOD: 0,2 m
- Dimensioni: Ø30 × 31 mm
- Peso: 53 g
- Scheda telecamera:
- Dimensioni della scheda: 38 mm × 38 mm
- Distanza tra i fori: Compatibile con 29 mm, 30 mm, 34 mm
- Corrente di picco: 300 mA
- Tipo prodotto
Modulo telecamera
- Lunghezza
38 mm
- Larghezza
38 mm
- Codice articolo produttore
MBS-SES-185-25
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3205042 Arducam Modulo telecamera MBS-SES-185-25
Descrizione

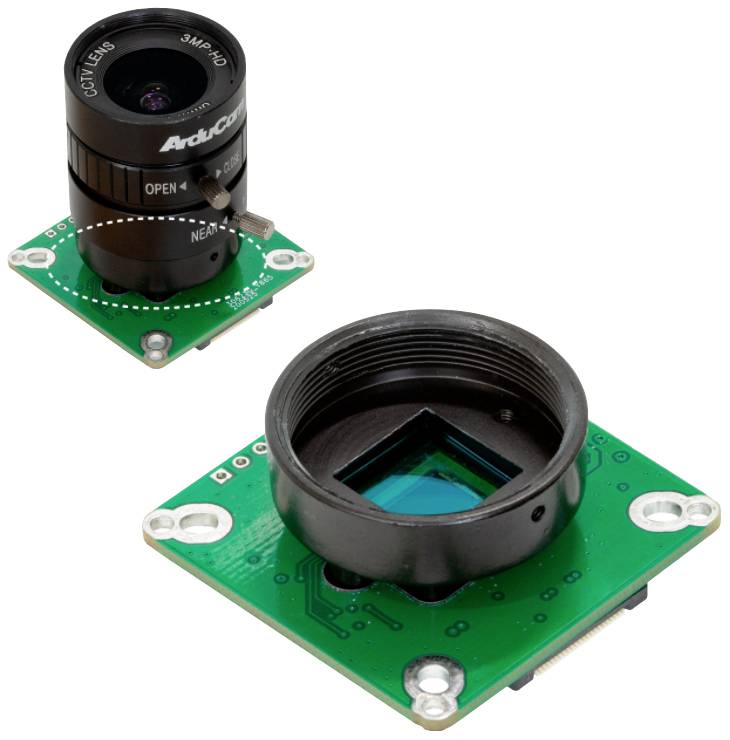

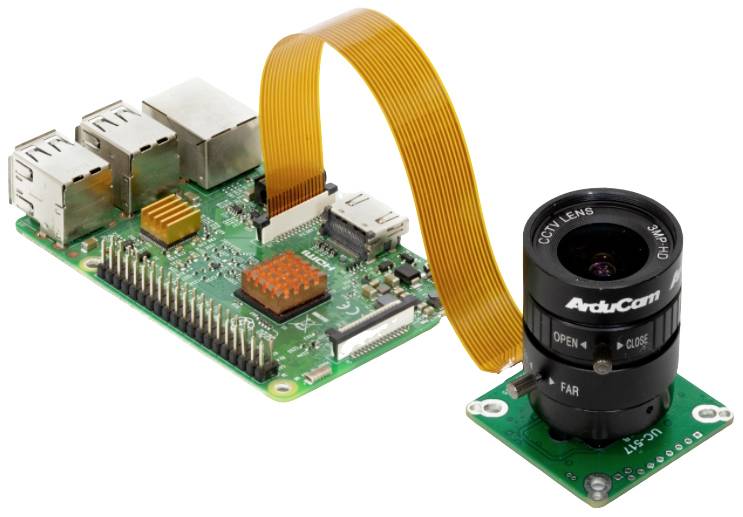

Il team ArduCAM ha rilasciato una serie di moduli telecamera per il Raspberry Pi, tra cui moduli da 5 MP e 8 MP. Sono completamente compatibili con la versione ufficiale e sono suddivisi in versione standard, versione ottimizzata delle prestazioni ottiche, versione miniaturizzata della telecamera spia, versione noir, versione motorizzata IR Cut e versione programmabile della telecamera Focus. Questi moduli telecamera supportano tutti i modelli Raspberry Pi e richiedono un cavo da 15 a 22 pin o un adattatore per funzionare con Pi Zero. La telecamera Pi HQ ufficiale è disponibile solo in un modello. Non viene fornito con un obiettivo e non è facile per gli utenti trovare un alloggiamento. Per risolvere questi problemi, Arducam ha rimosso questo modulo telecamera, una scheda per fotocamera IMX477 personalizzata con tre distanze di fori e un obiettivo CS da 6 mm. E potete scaricare i file 3D per stampare il vostro alloggiamento come volete. Questo modulo telecamera supporta tutti i Raspberry Pi e PC/laptop (richiede scheda adattatore MIPI e Shield telecamera USB, non in dotazione).
NOTA IMPORTANTE PER LE RETI IMX477 MIPI LANES
Il modulo telecamera IMX477 supporta 4 corsie nell'hardware, ma il driver della telecamera a 4 corsie richiede ulteriori regolazioni.
Raspberry Pi standard e Jetson Nano/Xaverier NX non supportano fisicamente la connessione a 4 corsie (entrambi dispongono solo di collegamenti CSI a 2 corsie). Solo il modulo di calcolo Raspberry Pi e alcune schede carrier Jetson di terze parti dispongono di supporto hardware a 4 corsie. Pertanto, non è una necessità generale. Oltre al collegamento fisico a 4 corsie, sono necessari ulteriori lavori, in particolare i driver della telecamera. E i driver sono limitati dalle prestazioni della piattaforma stessa. Ad esempio, 4-Lane non può sbloccare un video 4K su Raspberry Pi, in quanto il VideoCore non lo supporta attualmente. Anche il Jetson Nano è in una certa misura limitato dalle possibilità di codifica. È necessario assicurarsi che ne abbiate veramente bisogno.
Testo tradotto automaticamente
NOTA IMPORTANTE PER LE RETI IMX477 MIPI LANES
Il modulo telecamera IMX477 supporta 4 corsie nell'hardware, ma il driver della telecamera a 4 corsie richiede ulteriori regolazioni.
Raspberry Pi standard e Jetson Nano/Xaverier NX non supportano fisicamente la connessione a 4 corsie (entrambi dispongono solo di collegamenti CSI a 2 corsie). Solo il modulo di calcolo Raspberry Pi e alcune schede carrier Jetson di terze parti dispongono di supporto hardware a 4 corsie. Pertanto, non è una necessità generale. Oltre al collegamento fisico a 4 corsie, sono necessari ulteriori lavori, in particolare i driver della telecamera. E i driver sono limitati dalle prestazioni della piattaforma stessa. Ad esempio, 4-Lane non può sbloccare un video 4K su Raspberry Pi, in quanto il VideoCore non lo supporta attualmente. Anche il Jetson Nano è in una certa misura limitato dalle possibilità di codifica. È necessario assicurarsi che ne abbiate veramente bisogno.
Testo tradotto automaticamente

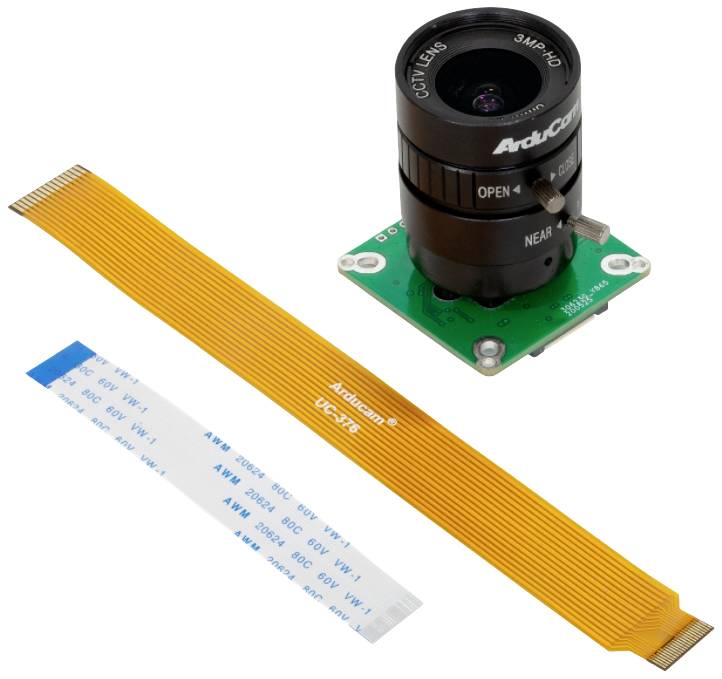

Contenuto della fornitura
- 1x modulo telecamera a colori 12.3MP IMX477
- 1x obiettivo per telecamera CS-Mount con lunghezza focale di 6 mm
- 1x cavo telecamera a 22 pin da 80 mm/3.15 pollici per Pi Zero&W.
- 1x cavo per telecamera da 300 mm/12 pollici a 15 pin a 22 pin per la serie Pi A&B.
Note
Attenzione! Prodotto in Tedesco! Controllare prima dell'acquisto manuale e documentazione disponibile nella sezione download!
