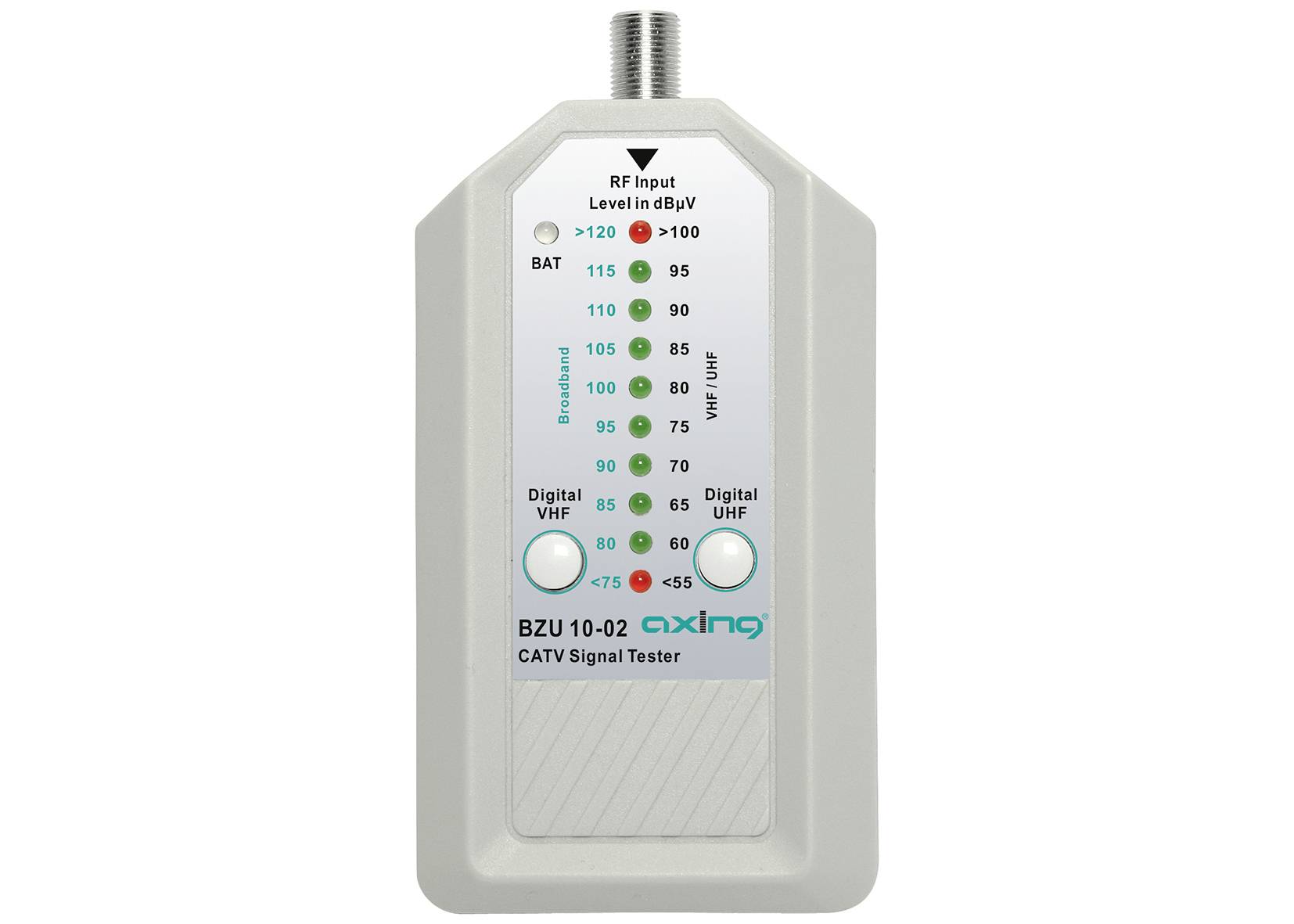

Tester di livello piccolo e facile da usare Axing per impianti TV via cavo digitali
Per una semplice verifica, controllo del livello e risoluzione dei problemi del cavo di collegamento /TV via cavo digitale il livello del segnale TV viene visualizzato tramite i LED (risoluzione 5 dBµV +/ 2.5 dB)
Verificare il livello della TV via cavo, il livello medio per ogni 5 canali nell'intervallo VHF (258 - 290 MHz) e UHF (398 - 438 MHz)
Misurazione aggiuntiva nell'intervallo 5... 2700 MHz come livello di somma (tenere premuto entrambi i tasti, il livello viene letto tramite la scala verde), non adatto per DVB T.
Campo di misura selettivo 60...105 dBµV (VHF D258 D290 / S15 S19 e UHF D402 D434 / S33 S37) e banda larga 80...125 dBµV (5-2700 MHz)
Alimentazione di corrente tramite batteria Block da 9V (non in dotazione), indicatore LED rosso giallo verde per lo stato della batteria, collegamento: Presa F (cavo di collegamento da 30 cm F e adattatore presa IEC in dotazione)
Dati tecnici
Tipo prodotto
SAT Finder
Indicatore
digitale
Frequenza min.
5 MHz
Frequenza (Max.)
2700 MHz
Caratteristiche
Display a LED
Tono di segnalazione
UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3779551 Axing BZU01002 SAT Finder
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3779551 Axing BZU01002 SAT Finder
Descrizione
Questo tester di segnale CATV è adatto per impianti di televisione via cavo con diffusione puramente digitale. Il dispositivo è dotato di 2 intervalli di misura principali selettivi (VHF e UHF, selezionabili tramite pulsante). Inoltre, è possibile misurare la banda larga sull'intera gamma di frequenza (premendo contemporaneamente entrambi i tasti VHF e UHF). Il tester di segnale viene utilizzato su una presa per antenna o su una presa di collegamento multimediale, o all'uscita di un amplificatore di segnale. Viene visualizzato il livello medio di 5 canali (VHF da S14 a S19 o d) o UHF S33-S27 o D402-D434). In reti di cavi più grandi, questi canali sono generalmente occupati, in modo che sia possibile un'efficace visualizzazione del livello. Il livello di somma sull'intera gamma di frequenza mostra amplificatori impostati in modo errato o radiazioni esterne, ad esempio tramite telefonia mobile. Il funzionamento del tester di segnale avviene tramite una batteria da 9 V (non in dotazione). Per indicare lo stato della batteria si accende un LED verde (batteria carica), giallo (batteria scarica) o rosso (batteria quasi scarica). La fornitura comprende un cavo da 30 cm con spine F e un adattatore presa F su presa IEC. Dimensioni: 60 x 120 x 26 mm
Testo tradotto automaticamente
Contenuto della fornitura
Cavo patch F/F 30 cm, adattatore presa IEC su presa F.
