Acquista B + B Thermo-Technik Modulo di calcolo per sensori umidità 1 pz. SHS-MOD-LC Campo di Misura: 0

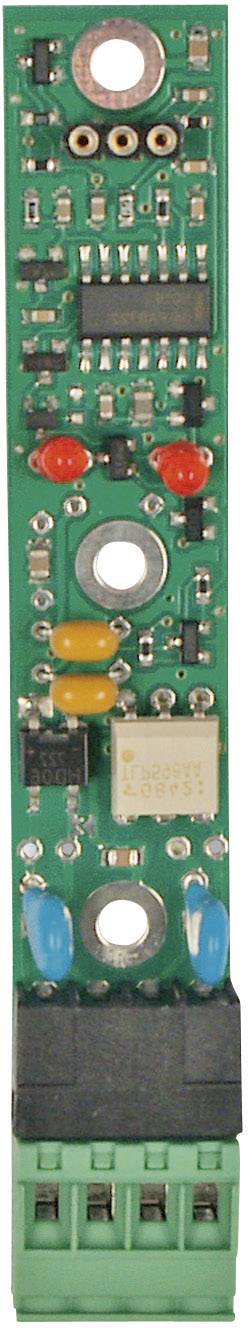

Circuito elettronico verde con vari componenti elettronici e connessioni, disposizione verticale.

Immagine simile

Tipo prodotto

Modulo di calcolo per sensori umidità

Connessione

morsetto a vite

Voltaggio Max.

28 V/DC

20 V/AC

Ampiezza della misura

100 % ur

Tipo

SHS-MOD-LC

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (60,65 € / Pezzo)

60,65 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modulo condensa

Riconosce elevata umidità
LED segnala "asciutto"

Servizi e promozioni supplementari

Dati tecnici

Punto di commutazione: (±4%) 94% rF

Tipo prodotto: Modulo di calcolo per sensori umidità

Tipo: SHS-MOD-LC

Connessione: morsetto a vite

Voltaggio operativo Min.: 20 V/DC
24 V/AC

Voltaggio Max.: 28 V/DC
20 V/AC

Tensione d'esercizio: 20, 24 - 28, 20 V/DC, V/AC

Tensione di commutazione max: 36 V/DC

Corrente di commut. max.: 24 mA

Campo di misura (min.): 0 % ur

Ampiezza della misura: 100 % ur

Campo di Misura: 0 - 100 % ur

Tempo di risposta: 120 s

Min. temperatura: 0 °C

Temperatura max.: +60 °C

Contenuto: 1 pz.

Lunghezza: 73 mm

Larghezza: 15 mm

Altezza: 15 mm

Dim.: (L x L x A) 73 x 15 x 15 mm

Compatibile RoHS: Sì

Modello: Modulo condensa

Tempo di risposta: 120 s

Potenza di commutazione: 24 mA/(relè a semiconduttori) 36 V

Tipo: SHS-MOD-LC

Collegamento: Morsetto 4 poli

Intervallo di temperatura: 0 - +60 °C

Intervallo di misura: 0 - 100 % ur

Tensione d'esercizio: 24 V/AC ±20% oppure 20 - 28 V/DC

Documenti & Download

Scheda tecnica

Scheda tecnica 187647 B + B Thermo-Technik Modulo di calcolo per sensori umidità 1 pz. SHS-MOD-LC Campo di Misura: 0 - 100 % ur (L x L x A) 73

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 187647 B + B Thermo-Technik Modulo di calcolo per sensori umidità 1 pz. SHS-MOD-LC Campo di Misura: 0 - 100 % ur (L x L x A) 73

Descrizione

Modulo SMD quale elettronica di valutazione universale per il rilevamento della condensa. Se il valore dell'umidità superficiale misurato supera un determinato valore limite (ca. 94% rF), si apre il contatto del relè libero da potenziale. Il segnale può essere utile p.es. per avviare un essiccatore oppure un riscaldamento. Per tutti i sensori igrometrici tipo SHS-A. Il modulo è equipaggiato con una barra per prese a 3 poli per il collegamento del sensore e un morsetto a 4 poli per la tensione d'esercizio e l'uscita relè. Campi d'applicazione: soffitti di raffreddamento, rivelatori di muffa, servizi igienici, rilevamento di umidità della costruzione ecc.
