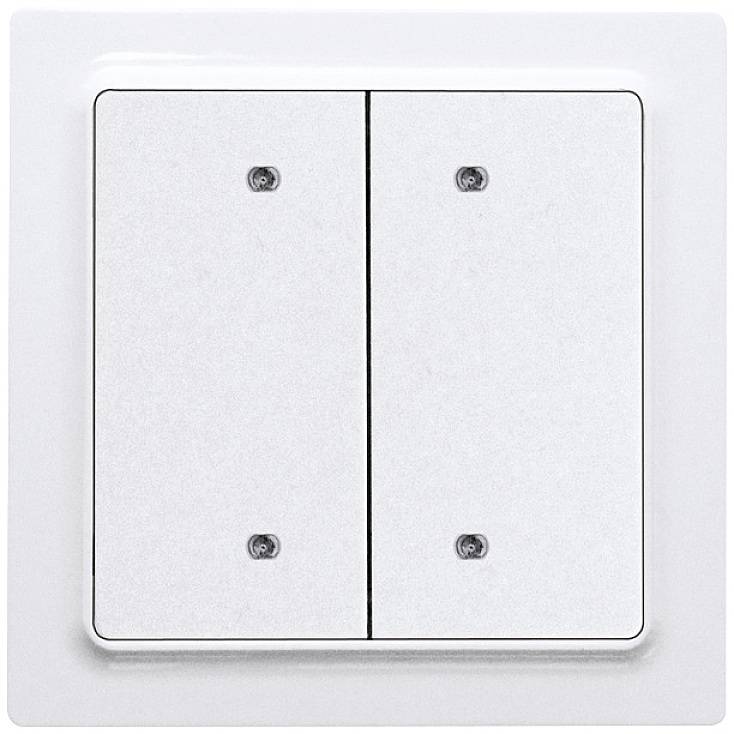

B4T55E-wg Eltako senza fili Pulsante 4 canali Da parete Raggio di azione Max. (campo libero) 30 m

Pulsante bus a 2 o 4 canali per montaggio singolo o montaggio nel sistema di interruttori E-Design55. 80x80, altezza 15 mm. Per il collegamento ai gateway per pulsanti FTS14TG. Perdita stand-by solo 0,2 watt. Con bilanciere e Doppel­wippe. Sensore smart home. La fornitura comprende una piastra di supporto, un telaio di fissaggio con componenti elettronici innestati, un telaio R, un bilanciere e un doppio bilanciere. Con il doppio bilanciere è possibile inserire 4 segnali valutabili, con il bilanciere solo 2 segnali. Sul retro è presente una linea bus lunga 20 cm, rossa e nera. Collegamento rosso a BP, nero a BN di un gateway per pulsanti FTS14TG. È possibile collegare fino a 30 pulsanti bus e/o accoppiatori di pulsanti bus FTS61BTK ai morsetti BP e BN di un gateway di pulsanti FTS14TG. La lunghezza totale ammissibile della linea è di 200 m. Il collegamento RLC in dotazione con il FTS14TG deve trovarsi sul pulsante bus più lontano o su quello più lontano Collegare inoltre l'accoppiatore di pulsanti bus ai morsetti BP e BN. Tramite il bus a 2 fili viene fornita l'alimentazione del B4 collegato con 29V CC e contemporaneamente la trasmissione dei dati. Si prega di utilizzare solo le linee bus o telefoniche più comuni. Con 4 o 2 LED gialli vengono visualizzati i telegrammi di conferma degli attuatori quando l'ID s degli attuatori con PCT14 è stato inserito nella tabella ID del FTS14TG. Sopra una presa per interruttore da 55 mm, i manicotti presenti nella presa vengono utilizzati per il fissaggio a vite. Montaggio: avvitare la piastra di supporto. Inserire prima il telaio e poi il telaio di fissaggio con l'elettronica (l'identificazione 0 deve essere in alto). Quando si posiziona il bilanciere, l'etichetta 0 sul retro deve essere sempre in alto.

Testo tradotto automaticamente
