Immagine simile

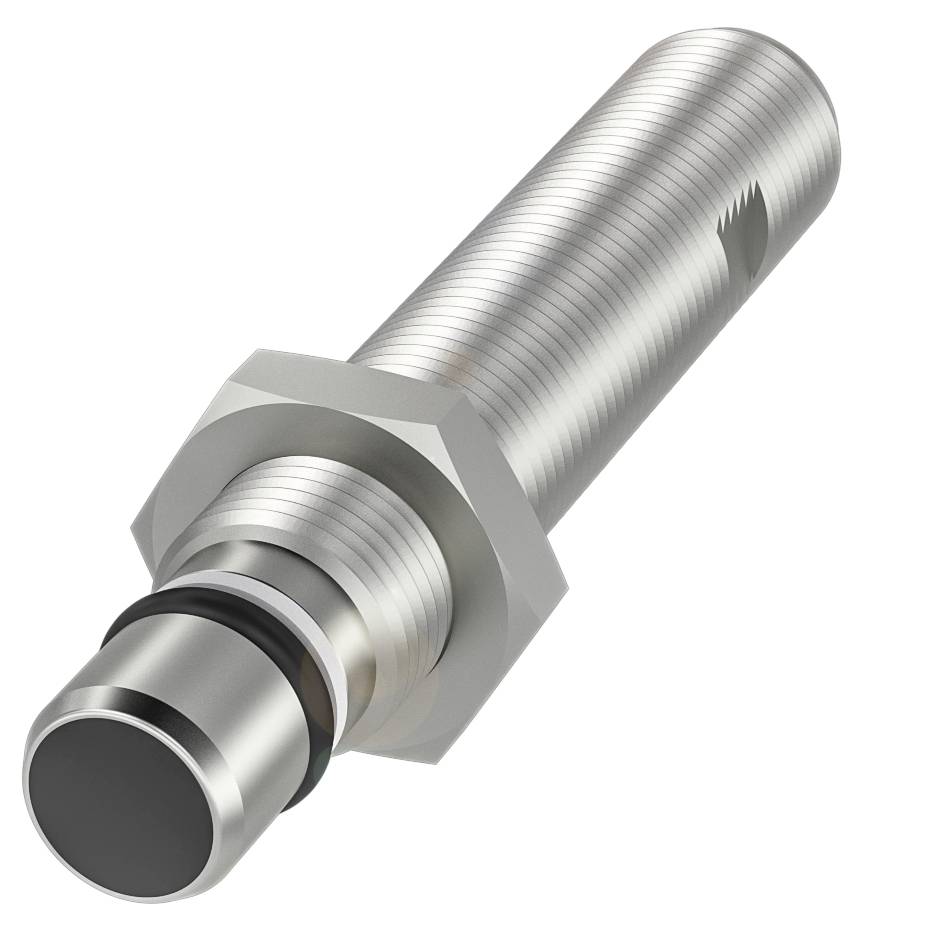

BALLUFF Sensore Induttivo BES 516-300-S281-S4-D BHS0037 M12 A filo NPN, contatto normalmente aperto (Ø x L) 12 mm x 69 m
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore
Voltaggio Max.
30 V/DC
Uscite
NPN, contatto normalmente aperto
Distanza di rilevamento (max.)
1.5 mm
Caratteristiche
Induttivo
Scheda tecnica (PDF)
Numero
Totale (168,02 € / Pezzo)
168,02 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
BHS0037 Balluff sensori induttivi fissi ad alta pressione
- Dimensioni: Ø 12 x 69 mm
- Struttura M12x1
- A incasso a filo
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura NPN (no)
Dati tecnici
- Caratteristiche principali:Dimensioni: Ø 12 x 69 mm
- Superficie attiva, materiale: EP
- Collegamento: Connettore, spina M12x1, 4 poli
- Struttura M12x1
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Resistenza alla pressione max. 500 bar
- A incasso a filo
- Materiale alloggiamento: Acciaio inox (1.4104)
- Portata: 1.5 mm
- Uscita di commutazione: Dispositivo di chiusura NPN (no)
- Frequenza di commutazione 1000 Hz
- Tipo di protezione: IP68
- Temperatura ambiente: -25...80 °C
- Caratteristiche aggiuntive:
- Dimensioni: Ø 12 x 69 mm
- Fissaggio: M12x1
- Indicatore della tensione di esercizio: No
- Display di funzione: No
- Resistenza d'uscita ra: 33.0 kOhm
- Tensione nominale d'esercizio: 24 V DC
- Corrente di esercizio nominale DC: 200 mA.
- Tensione nominale d'isolamento: Ui: 75 V DC
- Corrente nominale di corto circuito: 100 A.
- Ritardo standby tv max.: 10 ms.
- Tensione di esercizio Ub: Da 10 a 30 V CC
- Categoria d'uso: DC-13
- La più piccola corrente di esercizio in: 0 ma
- Capacità di carico max. Per UE: 1 µF
- Corrente a vuoto io max., attenuata: 10 ma
- Corrente a vuoto io max., non attenuata: 2 ma
- Corrente residua lr max.: 80 µA
- Ondulazione residua max. (% di UE): 15 %
- Frequenza di commutazione 1000 Hz
- Caduta di tensione statica max. 1.5 V.
- Collegamento: Spina M12x1, 4 poli, codifica A.
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- Possibilità di scambio protetta: Sì
- Distanza di commutazione protetta SA: 1.2 mm
- Isteresi H max. (% di Sr): 15.0 %
- Distanza di commutazione nominale Sn: 1.5 mm
- Distanza di commutazione reale Sr: 1.5 mm
- Distanza di commutazione reale Sr, tolleranza: ±10%
- Deriva di temperatura max. (% di Sr): 10%
- Precisione di ripetizione max. (% di Sr): 5.0 %
- MTTF (40 °C): 1120 a
- Superficie attiva, materiale: EP
- Coppia di serraggio: 15 Nm ±10%
- Dimensione M12x1
- Lunghezza di fissaggio 55.00 mm
- Incasso: Incasso a filo
- Materiale alloggiamento: Acciaio inox (1.4104)
- Materiale dell'anello di supporto: PTFE
- Anello di tenuta, dimensioni: 5.3 × 2.4 mm
- Resistenza alla pressione max. 500 bar
- Resistenza alla compressione, nota: Resistente alla pressione dell'olio
- Tipo prodotto
Sensore
- Tipo
BES 516-300-S281-S4-D
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Uscite
NPN, contatto normalmente aperto
- Distanza di rilevamento (max.)
1.5 mm
- Frequenza di switching
1000 Hz
- Caratteristiche
Induttivo
- Connessione
M12, 4 poli
- Tipo di montaggio
A filo
- Dimensione
M12
- Materiale alloggiamento
Acciaio inox
EP
- Tipo contatto
1 NA
IP68
- Min. temperatura
-25 °C
- Temperatura max.
80 °C
- Lunghezza
69 mm
- Diametro
12 mm
- Dim.
(Ø x L) 12 mm x 69 mm
- Tensione nom.
24 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3416949 BALLUFF Sensore Induttivo BES 516-300-S281-S4-D BHS0037 M12 A filo NPN, contatto normalmente aperto (Ø x L) 12 mm x 69 m
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3416949 BALLUFF Sensore Induttivo BES 516-300-S281-S4-D BHS0037 M12 A filo NPN, contatto normalmente aperto (Ø x L) 12 mm x 69 m
Descrizione
I nostri sensori induttivi BHS ad alta pressione resistono a una pressione fino a 500 bar. Sono quindi perfetti per il monitoraggio della posizione dell'impianto idraulico, come ad esempio per il controllo del finecorsa sui cilindri idraulici o per il monitoraggio delle posizioni delle valvole. La loro capacità di carico è resa possibile dai materiali dell'alloggiamento resistenti ai supporti e da uno speciale processo di sigillatura. Per le vostre applicazioni personalizzate, vi offriamo diversi tipi di struttura e un programma completo con diversi diametri del contenitore e dimensioni della filettatura. Dimensioni = Ø 12 x 69 mm, forma = M12x1, montaggio = a filo, portata = 1.5 mm, uscita di commutazione = NPN normalmente aperto (no), frequenza di commutazione = 1000 Hz, materiale dell'alloggiamento = acciaio inox (1.4104), area attiva, materiale = EP, collegamento = connettore, connettore M12x1, 4 poli, tensione d'esercizio Ub = 10...30 VDC, temperatura ambiente = -25...80 °C, resistenza alla pressione max. = 500 bar, tipo di protezione = IP68, approvazione/conformità = CE, UKCA, cULus, WEEE
