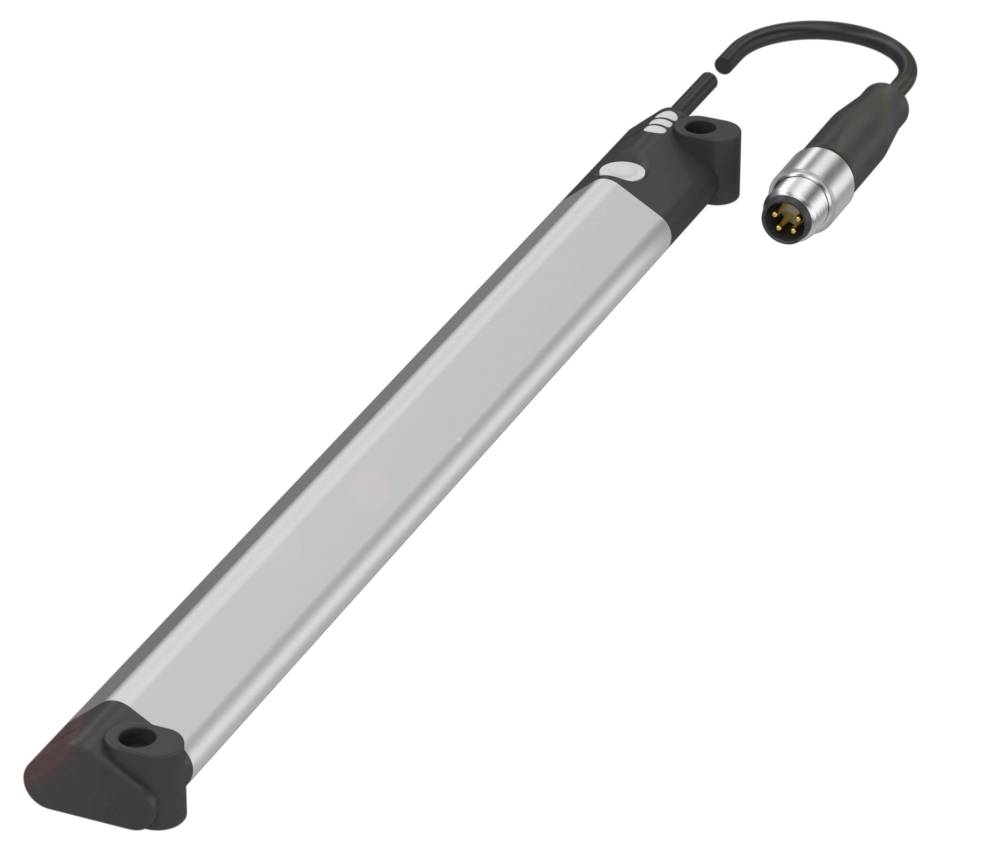

Immagine simile
BALLUFF Sistema di misurazione della posizione Magnetico BMP000A BMP000A Analogica (L x L x A) 170 x 17.5 x 9.6 mm Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Sistema di misurazione della posizione
Voltaggio Max.
30 V
Uscite
Analogica
Caratteristiche
Magnetico
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
417,21 €
3
2% = 30,54 €
407,03 €
5
3% = 71,15 €
402,98 €
10
4% = 169,40 €
400,27 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (417,21 € / Pezzo)
417,21 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Balluff BMP000A sistemi di misurazione della posizione del campo magnetico
- Dimensioni: 17.5 x 9.6 x 170 mm
- Interfaccia: Io-Link 1.1
- Intervallo di misura: 160 mm
- Uscita analogica: Analogica, tensione/analogica, corrente commutabile 0…10 V/4…20 ma
- Risoluzione: ≤ 1 µm (io-Link), 12 bit (analogico)
Dati tecnici
- Caratteristiche principali:Dimensioni: 17.5 x 9.6 x 170 mm
- Uscita analogica: Analogica, tensione/analogica, corrente commutabile 0…10 V/4…20 ma
- Collegamento: Cavo con connettore, spina M8x1, 4 poli, 0.5 m, pur
- Risoluzione: ≤ 1 µm (io-Link), 12 bit (analogico)
- Tensione di esercizio Ub: Da 15 a 30 V CC
- Materiale dell'alloggiamento: PA 12
- Alluminio
- Deviazione di linearità tip.: ±250 µm
- Intervallo di misura: 160 mm
- Interfaccia: Io-Link 1.1
- Tipo di protezione IP67
- Temperatura ambiente: -25...85 °C
- Precisione di ripetizione 100 µm
- Caratteristiche aggiuntive:
- Principio di funzionamento: Sistema di misurazione della posizione del campo magnetico
- Informazioni per l'ordine: Guida rapida
- Materiale: Dispositivo
- Dimensioni: 17.5 x 9.6 x 170 mm
- Indicatore della tensione di esercizio: Funzionamento - LED verde
- Display di funzione: LED giallo
- Tensione nominale d'esercizio: 24 V DC
- Tensione nominale d'isolamento: Ui: 75 V DC
- Ritardo standby tv max.: 100 ms.
- Tensione di esercizio Ub: Da 15 a 30 V CC
- Collegamento: Spina M8x1, 4 poli, codifica A.
- Protezione contro i cortocircuiti: Sì
- Protetto da inversione di polarità: Sì
- MTTF (40 °C): 201 a
- Diametro del cavo d: 2.4 mm
- Lunghezza cavo L: 0.5 m.
- Materiale dell'alloggiamento: Alluminio PA 12|
- Materiale rivestimento: PURO
- Numero di conduttori: 4
- Cavo, raggio di piegatura min., posa fissa: 3 x D.
- Cavo, raggio di piegatura min., posa flessibile: 10 x D.
- Materiale di rivestimento del cavo: PUR
- Coppia di serraggio max.: 0.1 Nm
- Corrente a vuoto io max. Con UE: 25 ma
- Applicazione: Posizionamento
- Intervallo di misura: 160 mm
- Risoluzione: ≤ 1 µm (io-Link), 12 bit (analogico)
- Precisione di ripetizione 100 µm
- Deriva di temperatura max. Dal valore finale: ±0.3 %
- Errore indicazione diagnostica: Errore - LED rosso
- Corrente di uscita max. (Analogica U) 5 ma
- Resistenza di carico RL max. (Analogico i): 500 Ohm
- Portata massima di corrente in modalità SiO: ≤ 100 ma
- Deviazione di linearità tip.: ±250 µm
- Velocità di misurazione max.: 1 kHz
- Classi di funzione io-Link: 0x8001 Canale dati binari|0x8004 Teach Commands
- ID profilo io-Link: 0x000B SSP3.2|0x4000 identificazione e|diagnostica
- Profili io-Link supportati: Profilo comune|profilo sensore Smart - misurazione
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Sistema di misurazione della posizione
- Tipo
BMP000A
- Voltaggio operativo Min.
15 V
- Voltaggio Max.
30 V
- Tensione d'esercizio
15 - 30 V
- Uscite
Analogica
- Lunghezza cavo
0.5 m
- Caratteristiche
Magnetico
- Connessione
M8, 4 poli
- Materiale alloggiamento
PA 12
IP67
- Min. temperatura
-25 °C
- Temperatura max.
85 °C
- Lunghezza
170 mm
- Larghezza
17.5 mm
- Altezza
9.6 mm
- Dim.
(L x L x A) 170 x 17.5 x 9.6 mm
- Materiale del rivestimento
PUR
- Tensione nom.
30 V
- Tensione di esercizio
24 V/DC
- Corrente di esercizio
24 mA
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3420018 BALLUFF Sistema di misurazione della posizione Magnetico BMP000A BMP000A Analogica (L x L x A) 170 x 17.5 x 9.6 mm Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3420018 BALLUFF Sistema di misurazione della posizione Magnetico BMP000A BMP000A Analogica (L x L x A) 170 x 17.5 x 9.6 mm Pezzo
Descrizione
I sistemi di misurazione della posizione del campo magnetico BMP consentono di monitorare in modo affidabile e non soggetto a usura le operazioni in corso. Il feedback lineare intelligente, ad esempio, in pinze compatte, dispositivi di perforazione o dispositivi di cambio utensile, vi aiuta a tenere sotto controllo i diversi processi, garantire la lavorazione simultanea degli oggetti e a mantenere l'efficienza energetica. In questo modo, i nostri sistemi di misurazione della posizione del campo magnetico garantiscono un'elevata sicurezza dei processi e una qualità di automazione. Sistema di misurazione della posizione del campo magnetico, tipo di collegamento 01=cavo con connettore, materiale dell'alloggiamento primario=PA 12, tipo di protezione IP67, applicazione=posizionamento
