Name: Bals Elektrotechnik 12368 12368 Presa da pannello CEE 32.0 A 4 poli 500 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146171
Availability: BackOrder

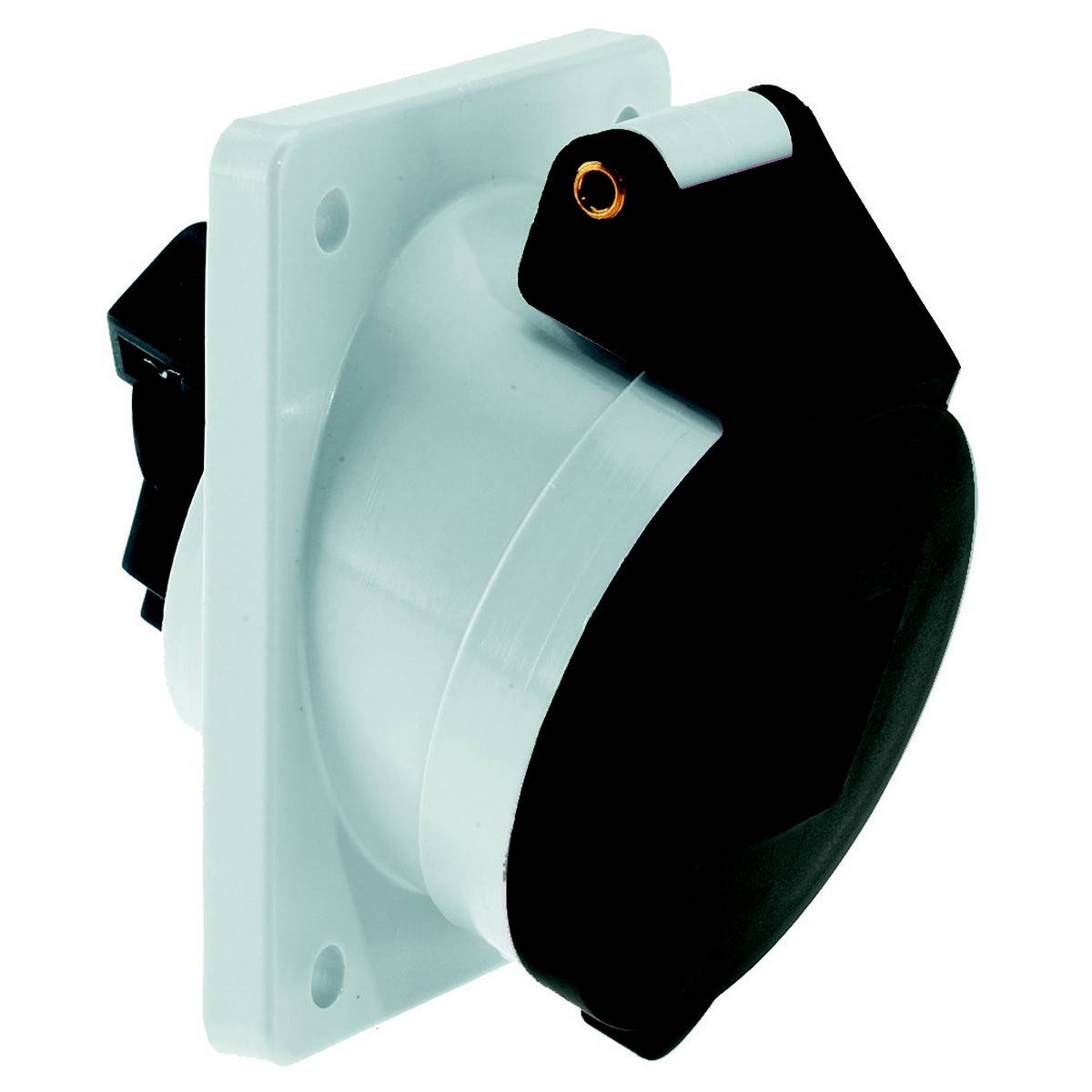

Presa industriale in bianco con coperchio nero, montata su una base quadrata.

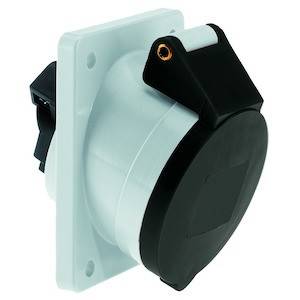

L'immagine mostra una presa elettrica a muro in bianco e nero, destinata all'alimentazione elettrica. È adatta per applicazioni industriali.

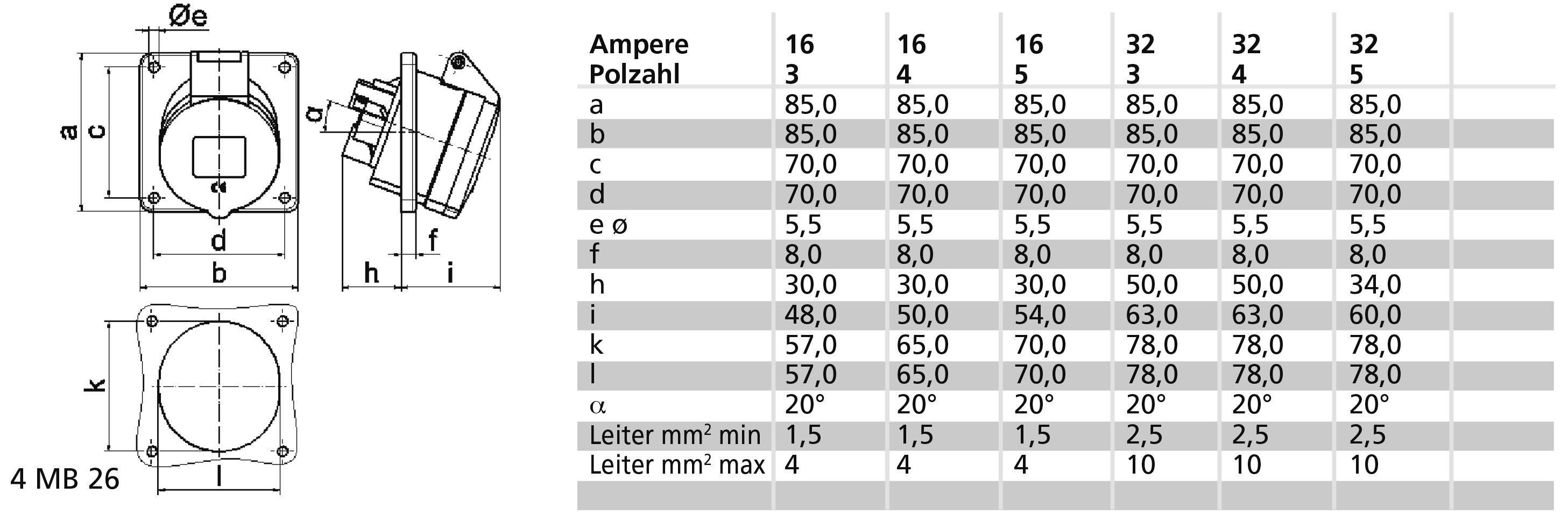

'Diagramma di connessione con tabelle. Mostra le dimensioni (a-k) in mm e le sezioni dei conduttori per correnti da 16-32 Ampere e 3-5 poli.'

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (114,75 € / Pezzo)

114,75 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 32 A.
Tensione secondo EN 60309-2: 500 V (50+60 Hz) nero
Numero poli: 4
Posizione orario: 7 ore
Colore di identificazione nero
Codice RAL 9005
Tipo di protezione (IP): IP44
Tecnica di collegamento: Morsetto a vite
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 85 mm
Distanza fori verticale: 70 mm
Dimensione flangia orizzontale: 85 mm
Distanza foratura orizzontale: 70 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 500 V

Corrente nominale: 32.0 A

Corrente nominale: 32 A

Connettore A: Morsetto a vite

Modello: angolata

: IP44

Colore: Nero

Contenuto: 1 pz.

Numero Poli: 4

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 500 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146171 Bals Elektrotechnik 12368 12368 Presa da pannello CEE 32.0 A 4 poli 500 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146171 Bals Elektrotechnik 12368 12368 Presa da pannello CEE 32.0 A 4 poli 500 V 1 pz.

Descrizione

Presa da incasso inclinata
32 A 4P (3P+PE) 500 V (480 - 500 V~) 7 H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: Nero RAL 9005
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 10,0 qmm
Materiale dell'alloggiamento: poliammide
Tecnica di collegamento: Con morsetto a vite
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole nero RAL 9005, alloggiamento grigio RAL 7035
Altezza dispositivo: 94 mm, larghezza dispositivo: 85 mm, profondità dispositivo: 114 mm
Dimensione flangia verticale: 85 mm, dimensione flangia orizzontale: 85 mm
Distanza fori verticale: 70 mm, distanza fori orizzontale: 70 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°
