Name: Bals Elektrotechnik 12735 12735 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3145898
Availability: BackOrder

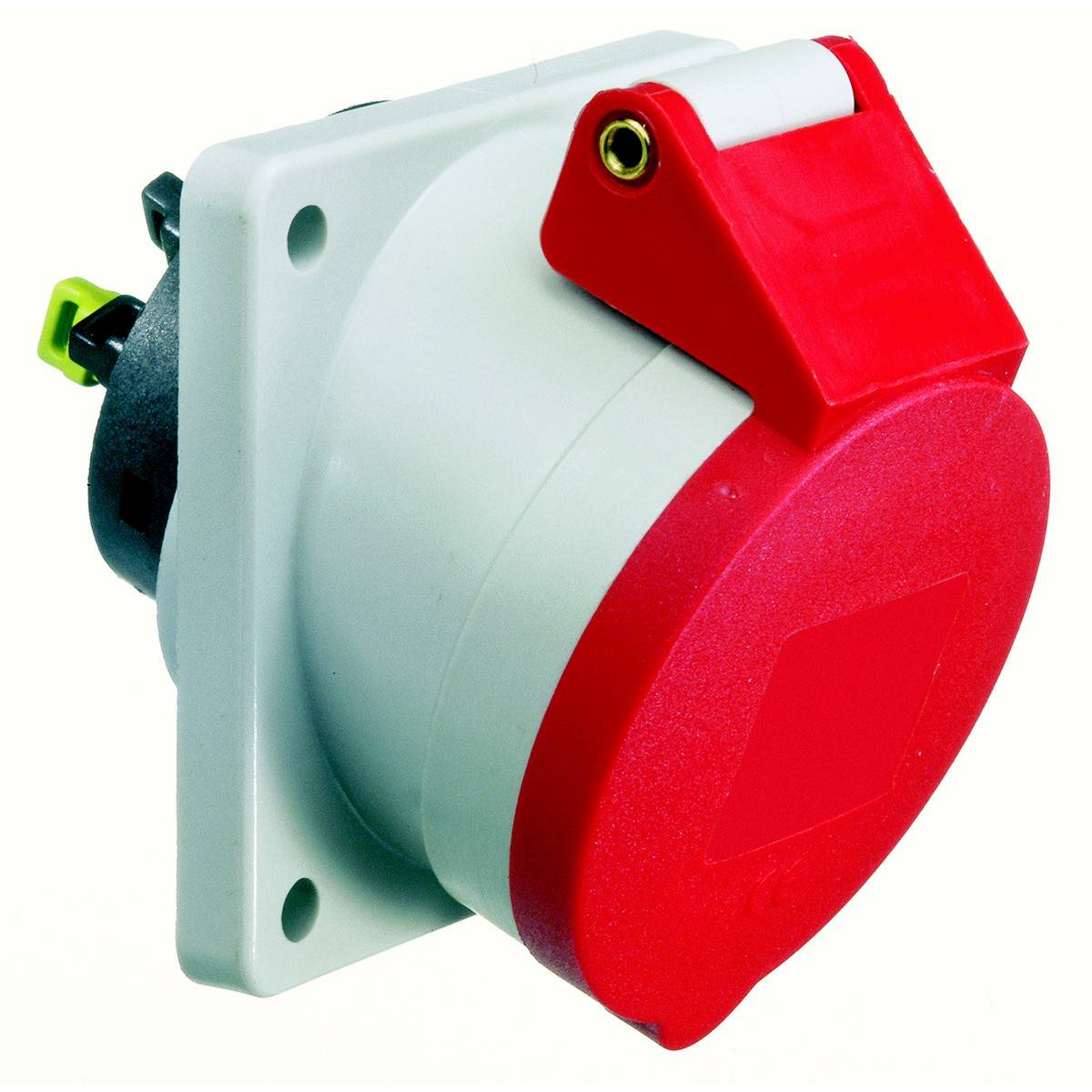

Presa industriale bianca e rossa con coperchio di protezione, progettata per dispositivi ad alta tensione, montata a parete.

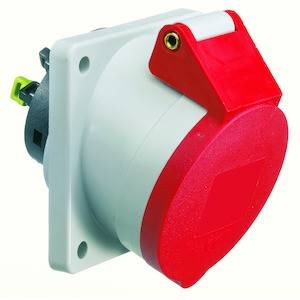

Presa industriale rossa e bianca montata su supporto a parete. Presenta un meccanismo di rotazione per bloccare il collegamento.

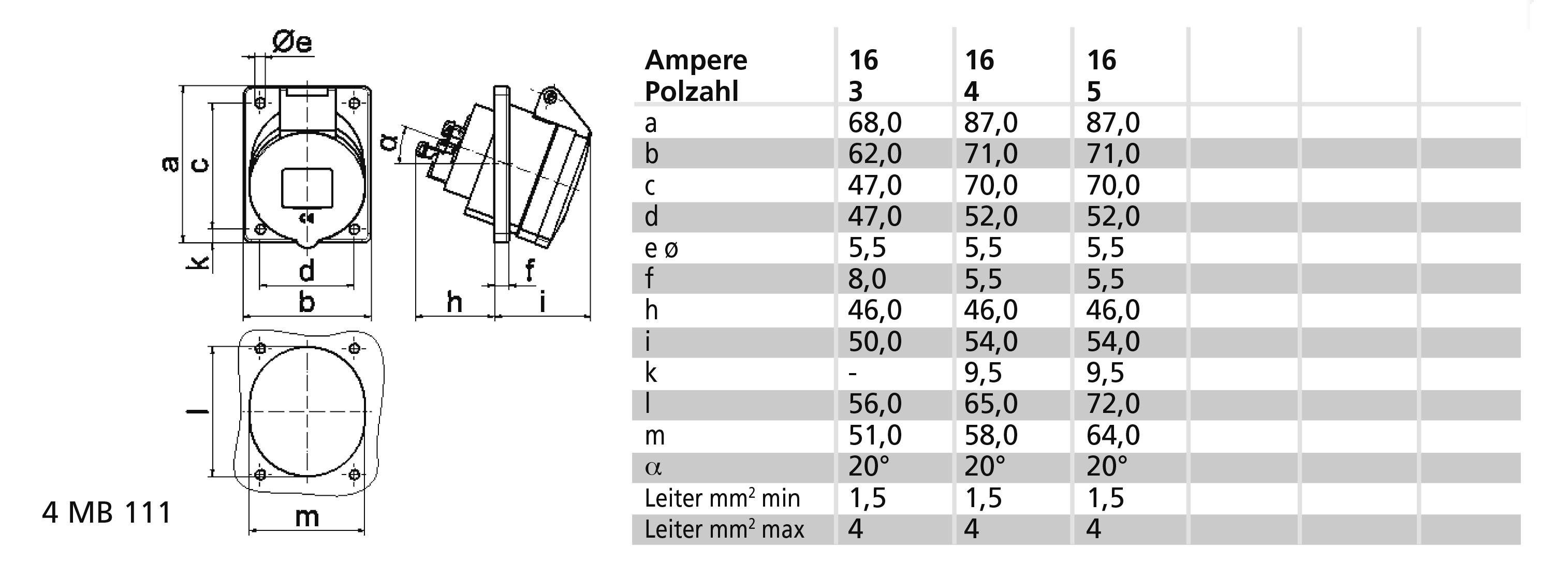

Diagramma mostra le dimensioni di una presa elettrica con tabella. Le colonne indicano l'amperaggio, le righe mostrano le misure in mm: da a a m; da Øe a Øg.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (63,93 € / Pezzo)

63,93 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Numero poli: 4
Posizione orario: 6 ore
Colore di identificazione rosso
Numero RAL: 3000
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 87 mm
Distanza fori verticale: 70 mm
Dimensione flangia orizzontale: 71 mm
Distanza foratura orizzontale: 52 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 400 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: angolata

: IP44

Colore: Rosso

Contenuto: 1 pz.

Numero Poli: 4

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 400 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3145898 Bals Elektrotechnik 12735 12735 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3145898 Bals Elektrotechnik 12735 12735 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.

Descrizione

Presa da incasso QUICK-CONNECT inclinata
16 A 4P (3P+PE) 400 V (380 - 415 V~) 6 H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 4,0 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole rosso RAL 3000, alloggiamento grigio RAL 7035
Altezza dispositivo: 90 mm, larghezza dispositivo: 71 mm, profondità dispositivo: 96 mm
Dimensione flangia verticale: 87 mm, dimensione flangia orizzontale: 71 mm
Distanza fori verticale: 70 mm, distanza fori orizzontale: 52 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°

Testo tradotto automaticamente
