Name: Bals Elektrotechnik 12741 12741 Presa da pannello CEE 16.0 A 5 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3145918
Availability: BackOrder

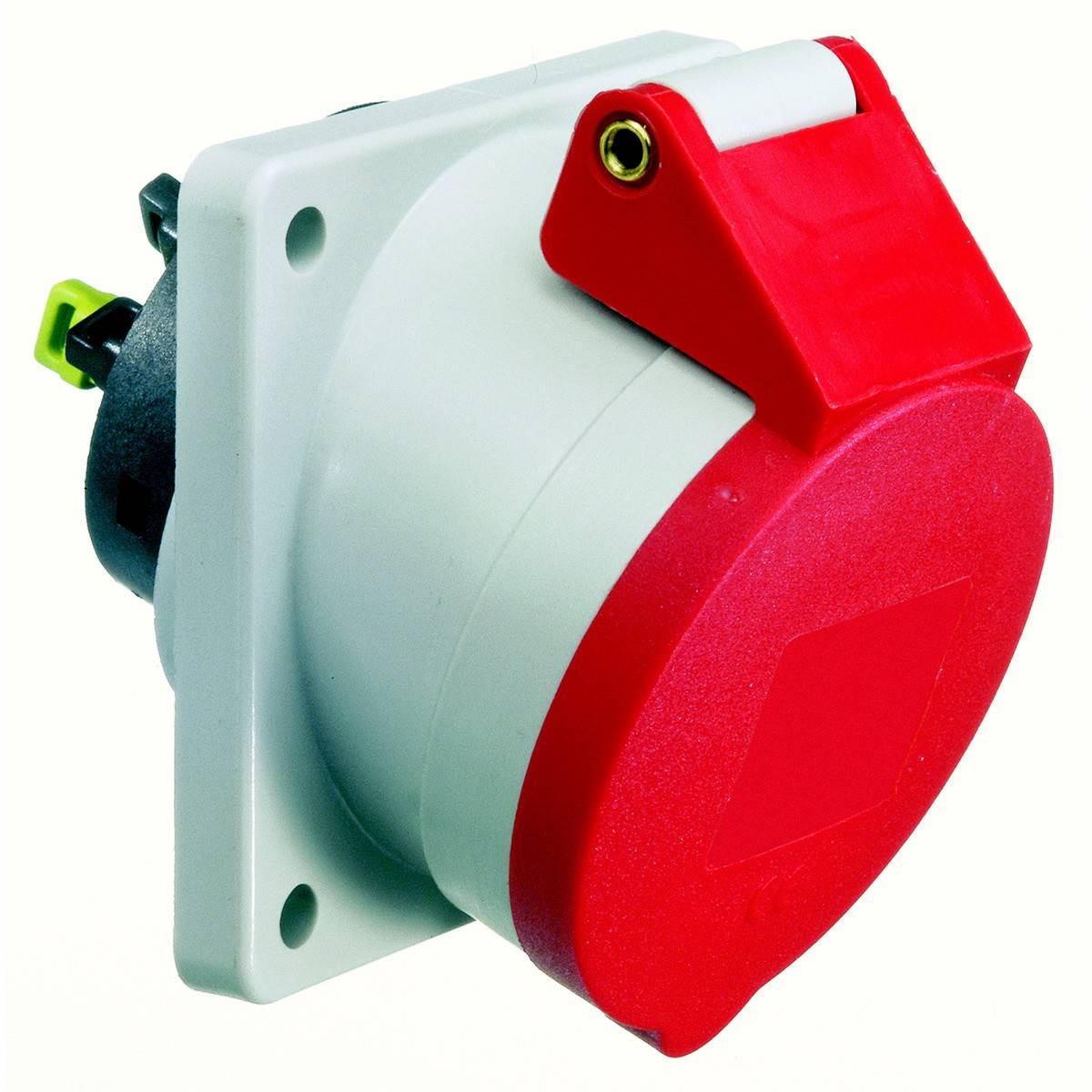

Presa industriale rossa con coperchio di protezione su supporto bianco, adatta per applicazioni industriali e alte correnti.

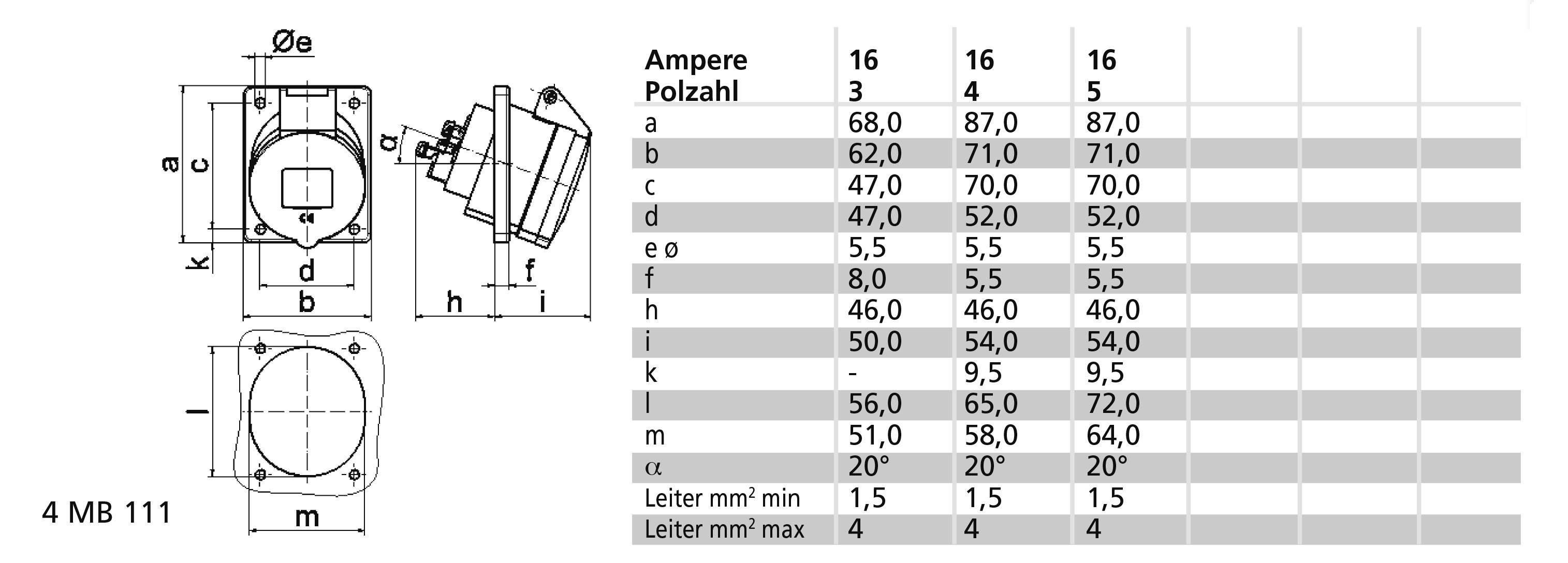

Disegno tecnico di un connettore con dimensioni e tabella dei valori in ampere per diversi numeri di poli e sezioni dei conduttori.

Presa industriale, rossa e bianca, per montaggio a parete, adatta per alte tensioni. Idonea per applicazioni industriali.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Numero di poli 5
Posizione orario: 6 ore
Colore di identificazione rosso
Numero RAL: 3000
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 87 mm
Distanza fori verticale: 70 mm
Dimensione flangia orizzontale: 71 mm
Distanza foratura orizzontale: 52 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 400 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: angolata

: IP44

Colore: Rosso

Contenuto: 1 pz.

Numero Poli: 5

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 400 V

: 3000

: 5

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3145918 Bals Elektrotechnik 12741 12741 Presa da pannello CEE 16.0 A 5 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3145918 Bals Elektrotechnik 12741 12741 Presa da pannello CEE 16.0 A 5 poli 400 V 1 pz.

Descrizione

Presa da incasso QUICK-CONNECT inclinata
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 4,0 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole rosso RAL 3000, alloggiamento grigio RAL 7035
Altezza dispositivo: 90 mm, larghezza dispositivo: 71 mm, profondità dispositivo: 96 mm
Dimensione flangia verticale: 87 mm, dimensione flangia orizzontale: 71 mm
Distanza fori verticale: 70 mm, distanza fori orizzontale: 52 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°

Testo tradotto automaticamente
