Name: Bals Elektrotechnik 12763 12763 Presa da pannello CEE 32.0 A 4 poli 230 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146125
Availability: BackOrder

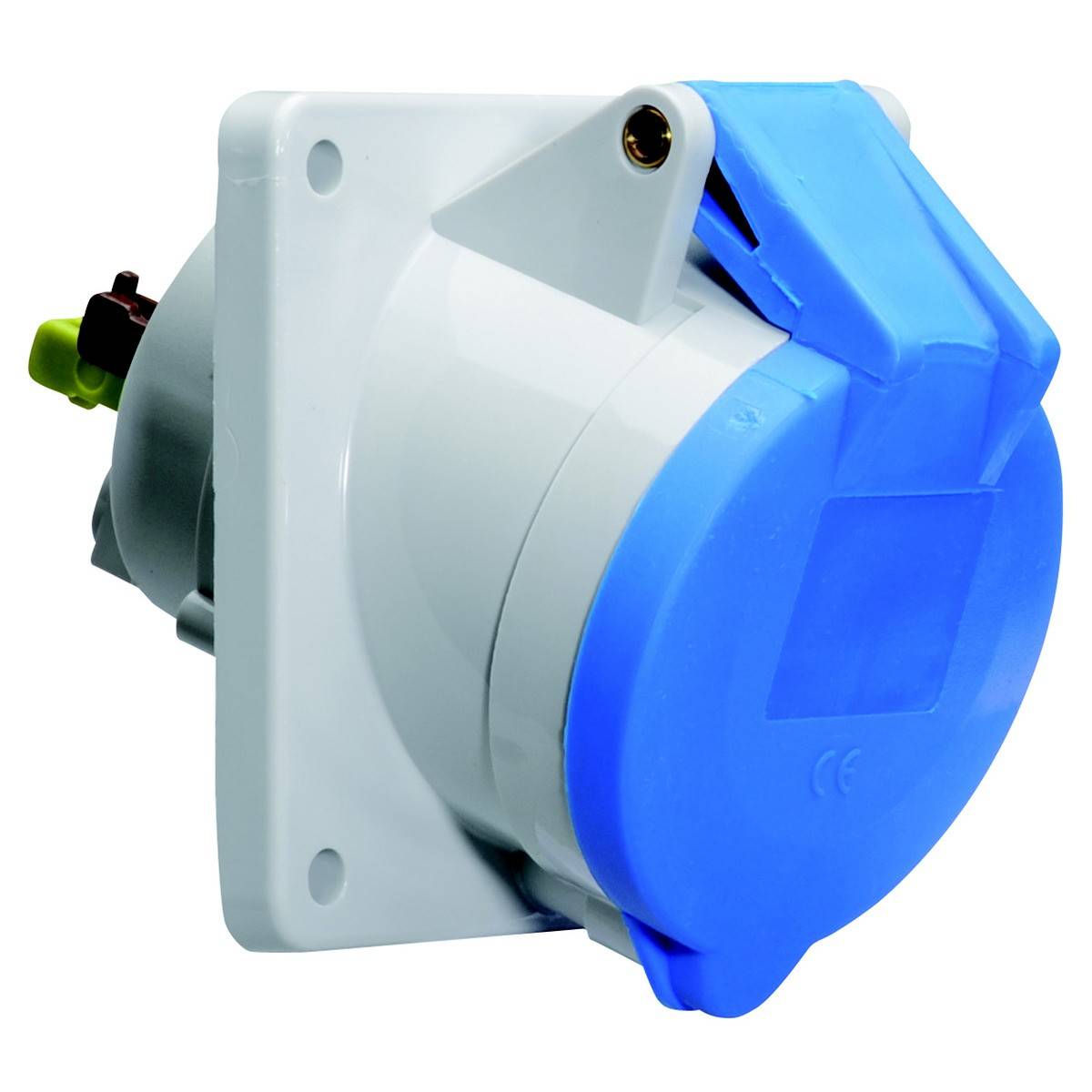

Un connettore elettrico blu e bianco con sportello, montato su una piastra bianca, adatto per applicazioni industriali.

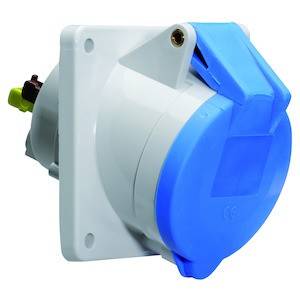

Presa elettrica bianca con coperchio di protezione blu, montata su una superficie della parete.

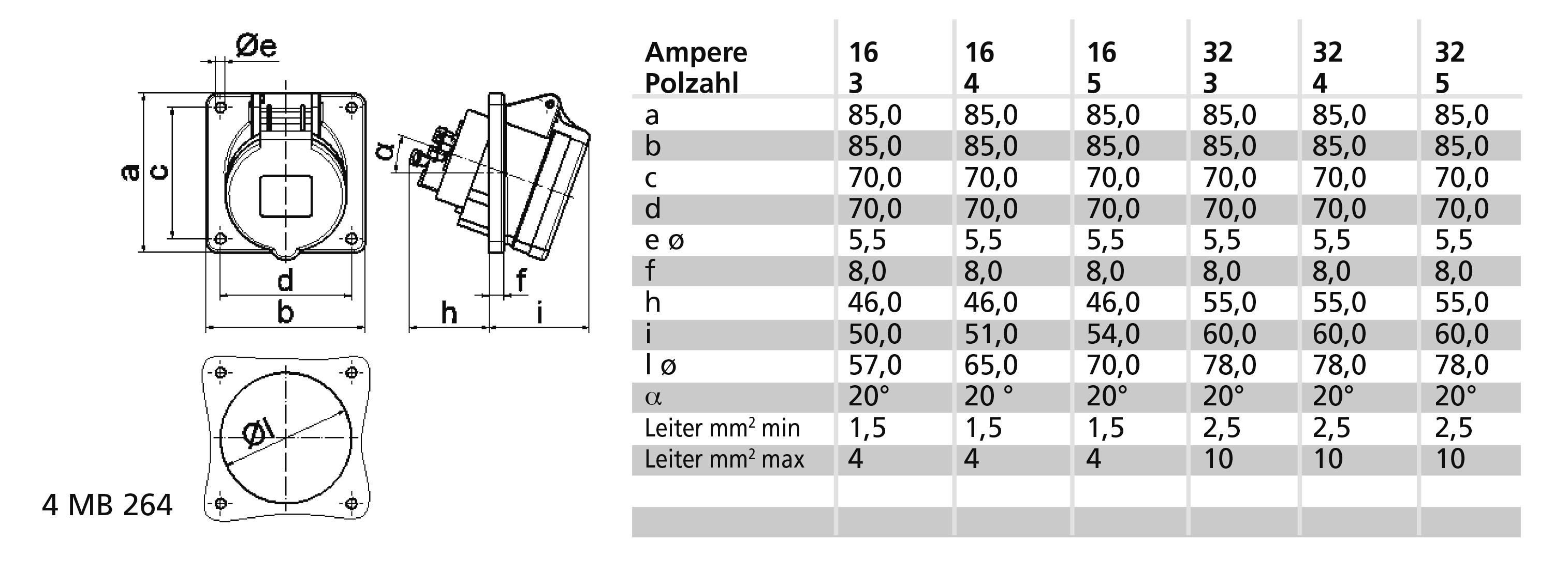

Disegno tecnico di una spina con più viste e dimensioni. La tabella mostra le misure per correnti da 16 a 50 ampere.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Mer 25 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (106,55 € / Pezzo)

106,55 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 32 A.
Tensione secondo EN 60309-2: 230 V (50+60 Hz) blu
Numero poli: 4
Posizione orario: 9 ore
Colore di identificazione blu
Numero RAL: 5015
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 85 mm
Distanza fori verticale: 70 mm
Dimensione flangia orizzontale: 85 mm
Distanza foratura orizzontale: 70 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 230 V

Corrente nominale: 32.0 A

Corrente nominale: 32 A

Connettore A: Morsetto con vite senza fine

Modello: angolata

: IP44

Colore: Blu

Contenuto: 1 pz.

Numero Poli: 4

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 230 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146125 Bals Elektrotechnik 12763 12763 Presa da pannello CEE 32.0 A 4 poli 230 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146125 Bals Elektrotechnik 12763 12763 Presa da pannello CEE 32.0 A 4 poli 230 V 1 pz.

Descrizione

Presa da incasso QUICK-CONNECT inclinata
32 A 4P (3P+PE) 230 V (200 - 250 V~) 9H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: blu RAL 5015
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 10,0 qmm
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole blu RAL 5015, alloggiamento grigio RAL 7035
Altezza dispositivo: 94 mm, larghezza dispositivo: 85 mm, profondità dispositivo: 117 mm
Dimensione flangia verticale: 85 mm, dimensione flangia orizzontale: 85 mm
Distanza fori verticale: 70 mm, distanza fori orizzontale: 70 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°

Testo tradotto automaticamente
