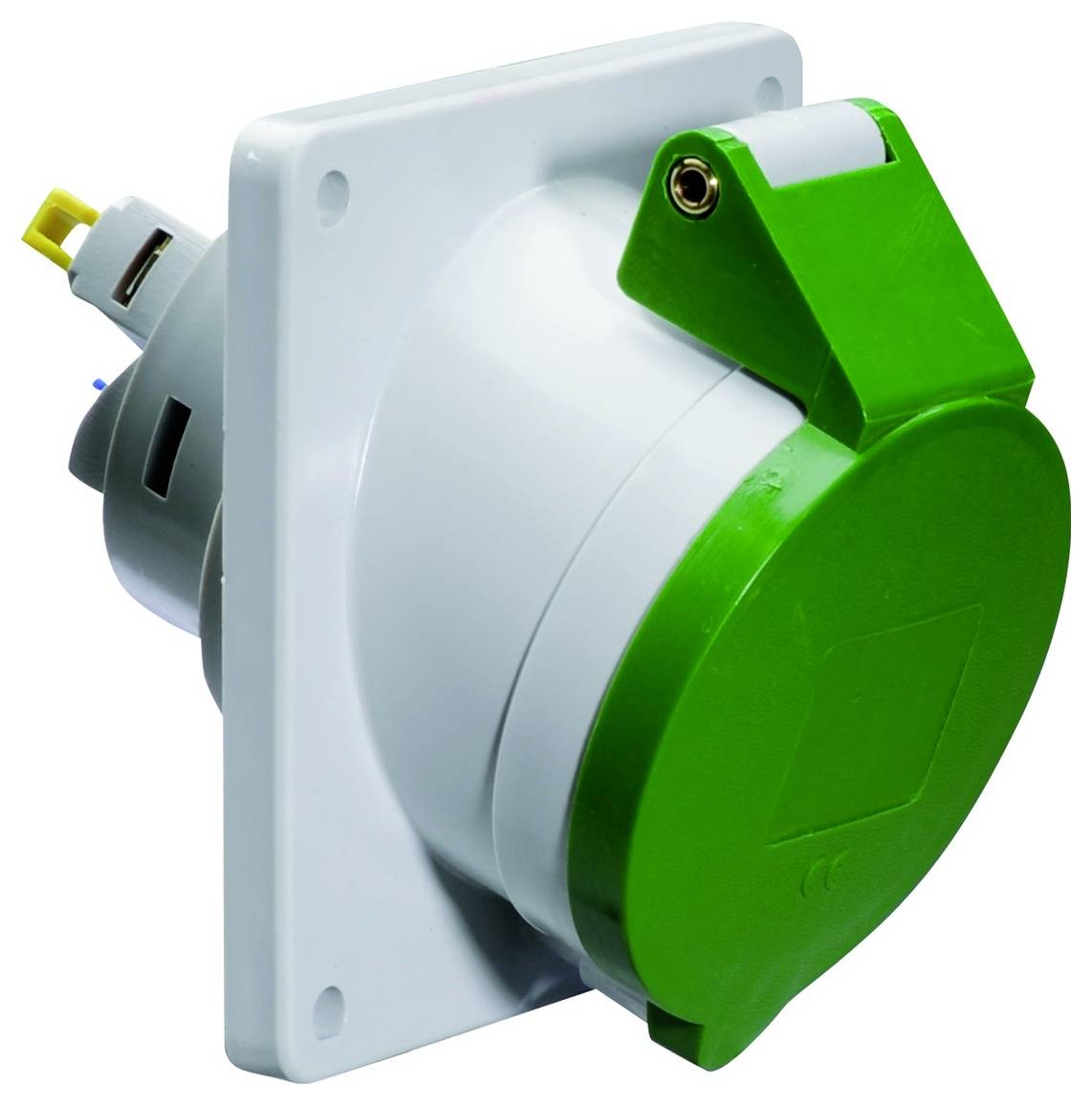

Immagine simile
Bals Elektrotechnik 12786 12786 Presa da pannello CEE 1 pz.
EAN:
Codice produttore
Articolo n°:
Numero
Totale (94,25 € / Pezzo)
94,25 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero di poli 5
- Materiale: plastica
- Numero RAL: 6002
- Tipo di protezione (IP): IP44
- Intensità di corrente IEC 16 A.
- Tensione in conformità con EN 60309-2: 50-500 V (100-300 Hz) verde
- Posizione ora: 10 ore
- Colore di identificazione verde
- Tecnologia di collegamento: Morsetto senza viti
- Materiale di contatto: CuZn 39
- Trattamento superficie contatti: Non trattato
- Modello militare: No
- Direzione di inserimento: Angolata
- Dimensione flangia verticale: 100 mm
- Distanza fori verticale: 85 mm
- Distanza foratura orizzontale: 77 mm
- Dimensione flangia orizzontale 92 mm
- Tipo prodotto
Presa da pannello CEE
- Spine CEE
morsetti di collegamento senza viti
- Conduttori
5
- Colore
RAL 6002 (verde foglia)
- Dim.
(L x L x A) 96 x 92 x 100 mm
- Lunghezza
96 mm
- Larghezza
92 mm
- Altezza
100 mm
- Contenuto
1 pz.
- Numero Poli
5
- UKCA
Non rilevante
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3547810 Bals Elektrotechnik 12786 12786 Presa da pannello CEE 1 pz.
Descrizione
Presa da incasso Quick-Connect inclinata
16 A 5p (3P+N+PE) >50 V verde 100 Hz (> 50 V~) 10 h IP44
Frequenza: Da 100 a 300Hz incluso
Colore di identificazione tecnico: Verde RAL 6002
Portacontatti/contatti: L'elemento di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 4,0 mmq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla di trazione a gabbia con contatto a cono
Passacavo: Altro
Colore dispositivo: Coperchio ribaltabile verde RAL 6002, alloggiamento grigio RAL 7035
Altezza del dispositivo: 100 mm, larghezza del dispositivo: 92 mm, profondità del dispositivo: 96 mm
Dimensione flangia verticale: 100 mm, dimensione flangia orizzontale: 92 mm
Distanza tra i fori in verticale: 85 mm, distanza tra i fori in orizzontale: 77 mm
Altre caratteristiche tecniche: L’inclinazione è di 20°
Testo tradotto automaticamente
