Name: Bals Elektrotechnik 12803 12803 Presa da pannello CEE 32.0 A 5 poli 500 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146211
Availability: BackOrder

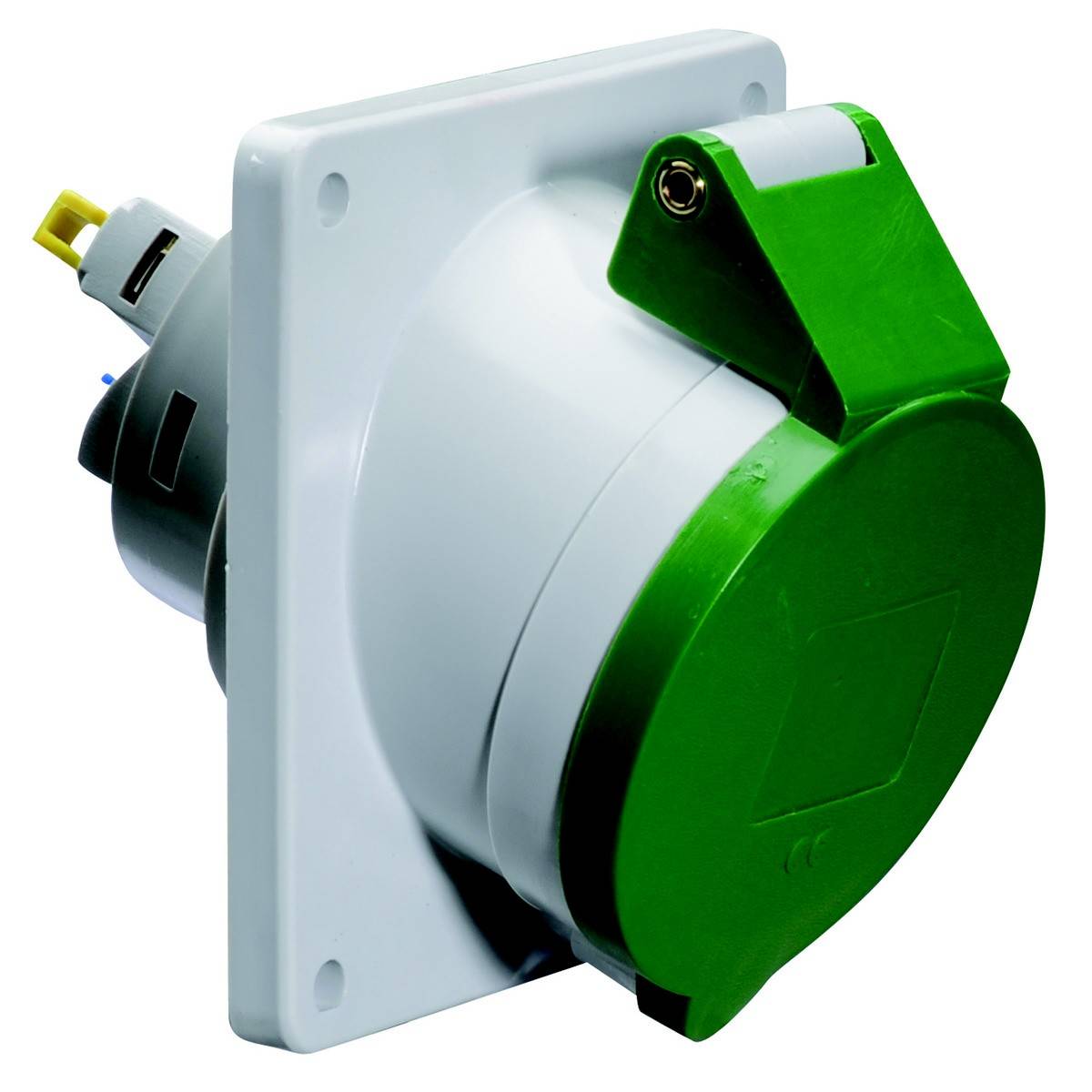

'Presa industriale con coperchio protettivo verde, montata su piastra bianca. Adatta per applicazioni industriali, robusta e resistente alle intemperie.'

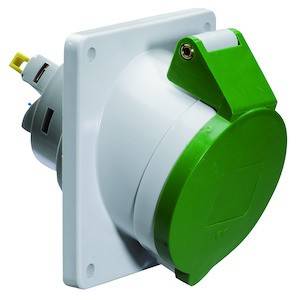

Una spina elettrica industriale bianca e verde con coperchio ribaltabile. La spina ha una costruzione robusta ed è progettata per applicazioni industriali.

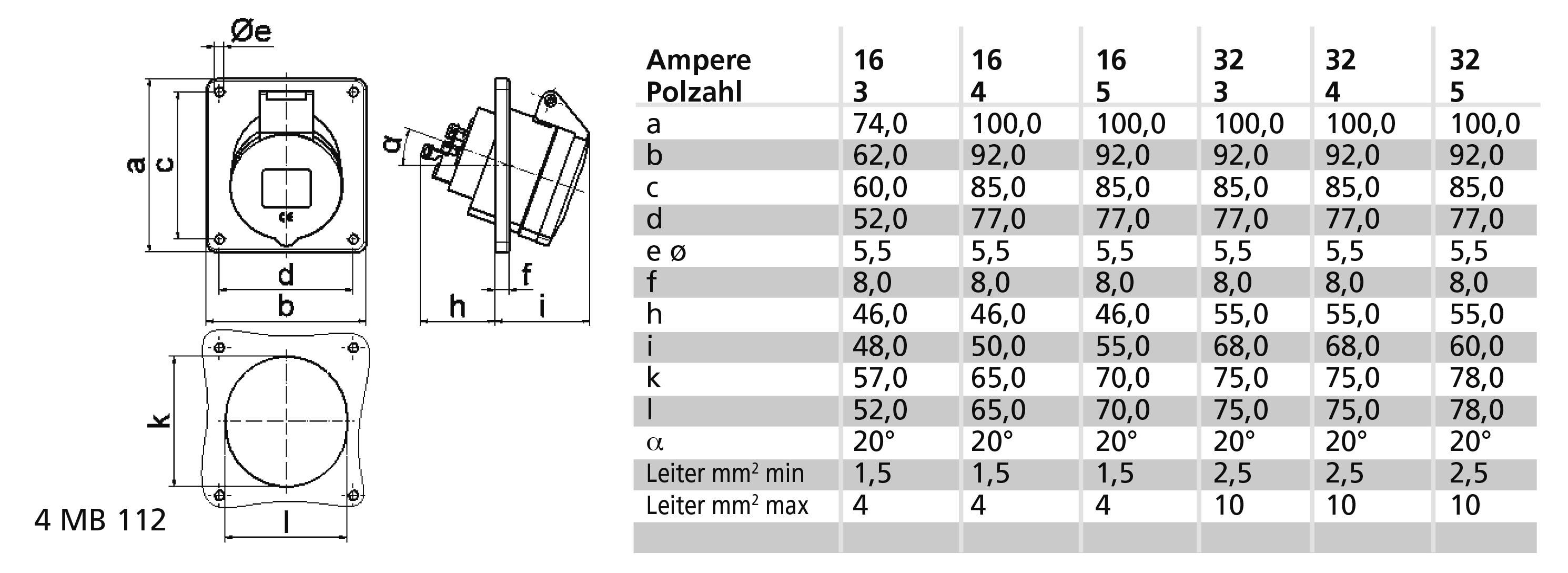

'Disegno tecnico di un connettore con tabella per dimensioni e sezioni dei conduttori in funzione di ampere e numero di poli.'

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 32 A.
Tensione secondo EN 60309-2: 50-500 V (100-300 Hz) verde
Numero di poli 5
Posizione orario: 10 ore
Colore di identificazione verde
Numero RAL: 6002
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 100 mm
Distanza fori verticale: 85 mm
Dimensione flangia orizzontale: 92 mm
Distanza foratura orizzontale: 77 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 500 V

Corrente nominale: 32.0 A

Corrente nominale: 32 A

Connettore A: Morsetto con vite senza fine

Modello: angolata

: IP44

Colore: Verde

Contenuto: 1 pz.

Numero Poli: 5

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 500 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146211 Bals Elektrotechnik 12803 12803 Presa da pannello CEE 32.0 A 5 poli 500 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146211 Bals Elektrotechnik 12803 12803 Presa da pannello CEE 32.0 A 5 poli 500 V 1 pz.

Descrizione

Presa da incasso QUICK-CONNECT inclinata
32A 5p (3P+N+PE) >50V verde 100-300Hz (> 50V~) 10h IP44
Frequenza: Da 100 fino a 300 Hz incluso
Colore di identificazione tecnica: Verde RAL 6002
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 10,0 qmm
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole verde RAL 6002, alloggiamento grigio RAL 7035
Altezza dispositivo: 103 mm, larghezza dispositivo: 92 mm, profondità dispositivo: 113 mm
Dimensione flangia verticale: 100 mm, dimensione flangia orizzontale: 92 mm
Distanza fori verticale: 85 mm, distanza fori orizzontale: 77 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°
