Name: Bals Elektrotechnik 12814 12814 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146121
Availability: BackOrder

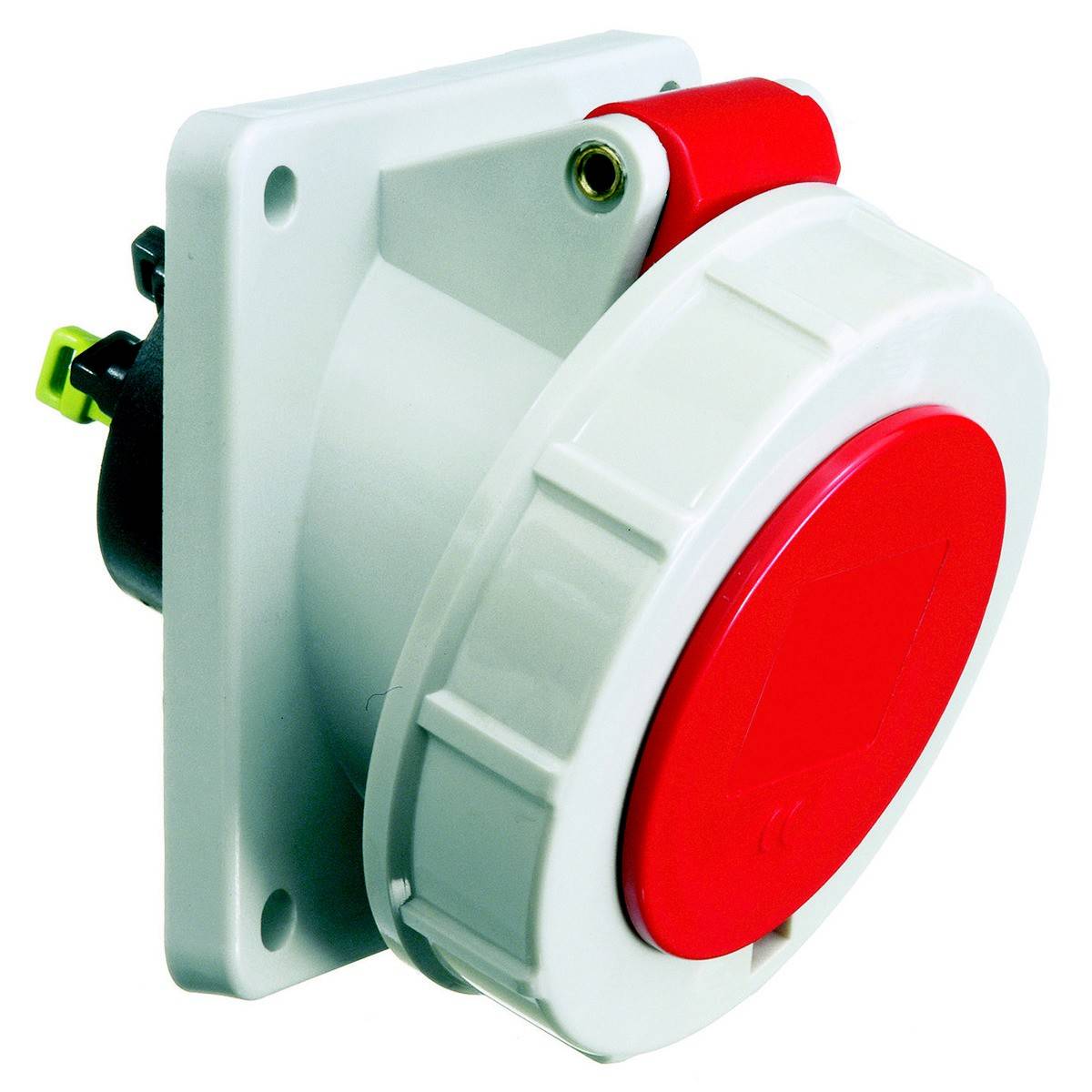

Una spina trifase bianca e rossa, adatta per applicazioni industriali, montata su una parete grigia.

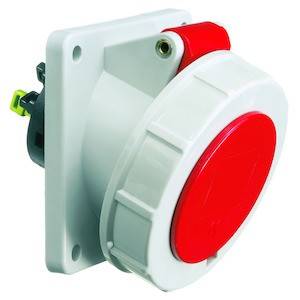

Presa elettrica con interruttore rosso, montata su piastra bianca; design industriale per applicazioni robuste.

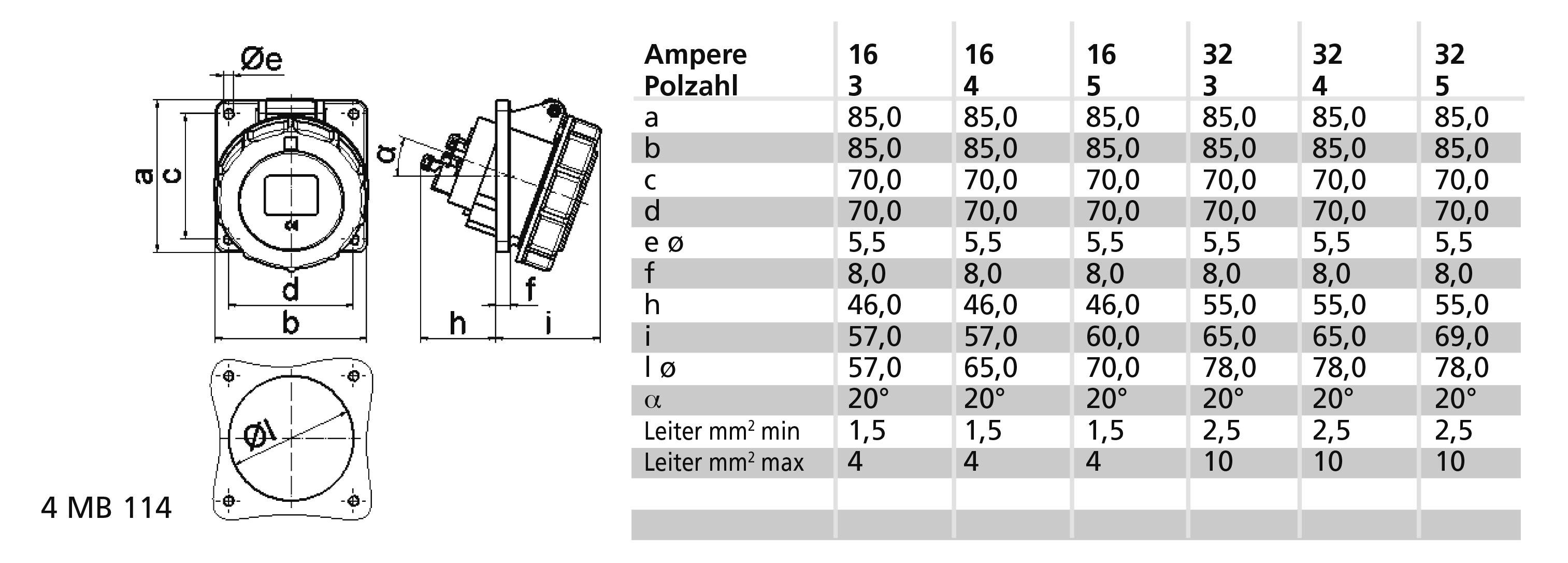

Disegno tecnico di un connettore con dimensioni e una tabella. La tabella mostra valori per ampere 16, 32 e 63 con diversi numeri di poli.

1/3

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (106,55 € / Pezzo)

106,55 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Numero poli: 4
Posizione orario: 6 ore
Colore di identificazione rosso
Numero RAL: 3000
Tipo di protezione (IP): IP67
Tecnologia di collegamento: Morsetto senza viti
Direzione di inserimento: Angolata
Ingresso cavo: Altro
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No
Dimensione flangia verticale: 85 mm
Distanza fori verticale: 70 mm
Dimensione flangia orizzontale: 85 mm
Distanza foratura orizzontale: 70 mm

Tipo prodotto: Presa da pannello CEE

Tensione nom.: 400 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: angolata

: IP67

Colore: Rosso

Contenuto: 1 pz.

Numero Poli: 4

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 400 V

: 3000

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP67

: FALSE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146121 Bals Elektrotechnik 12814 12814 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146121 Bals Elektrotechnik 12814 12814 Presa da pannello CEE 16.0 A 4 poli 400 V 1 pz.

Descrizione

Presa da incasso QUICK-CONNECT inclinata
16 A 4P (3P+PE) 400 V (380 - 415 V~) 6 H IP67
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 4,0 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti come morsetto a molla a gabbia con contatto Kontex
Ingresso cavo: Altro
Colore dispositivo: Coperchio pieghevole rosso RAL 3000, anello a baionetta grigio RAL 7035, alloggiamento grigio RAL 7035
Altezza dispositivo: 90 mm, larghezza dispositivo: 85 mm, profondità dispositivo: 99 mm
Dimensione flangia verticale: 85 mm, dimensione flangia orizzontale: 85 mm
Distanza fori verticale: 70 mm, distanza fori orizzontale: 70 mm
Altre caratteristiche tecniche: L'inclinazione è di 20°
