Name: Bals Elektrotechnik 17066 17066 Presa da parete CEE 63.0 A 5 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3135057
Availability: BackOrder

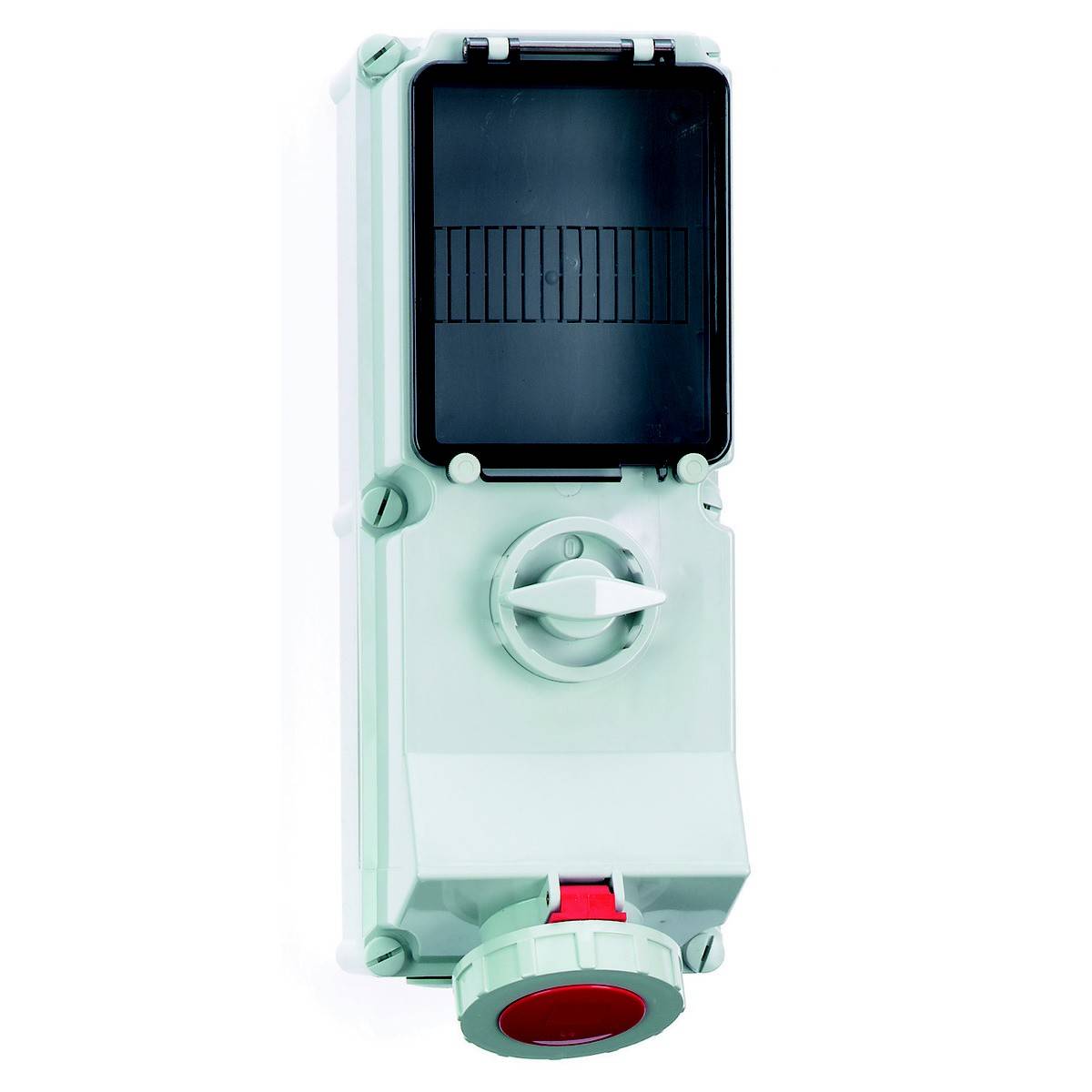

Un dispositivo elettrico bianco, a forma di scatola, con una manopola rotante al centro e un'uscita rossa in basso. Sembra essere un interruttore di sicurezza o una presa industriale.

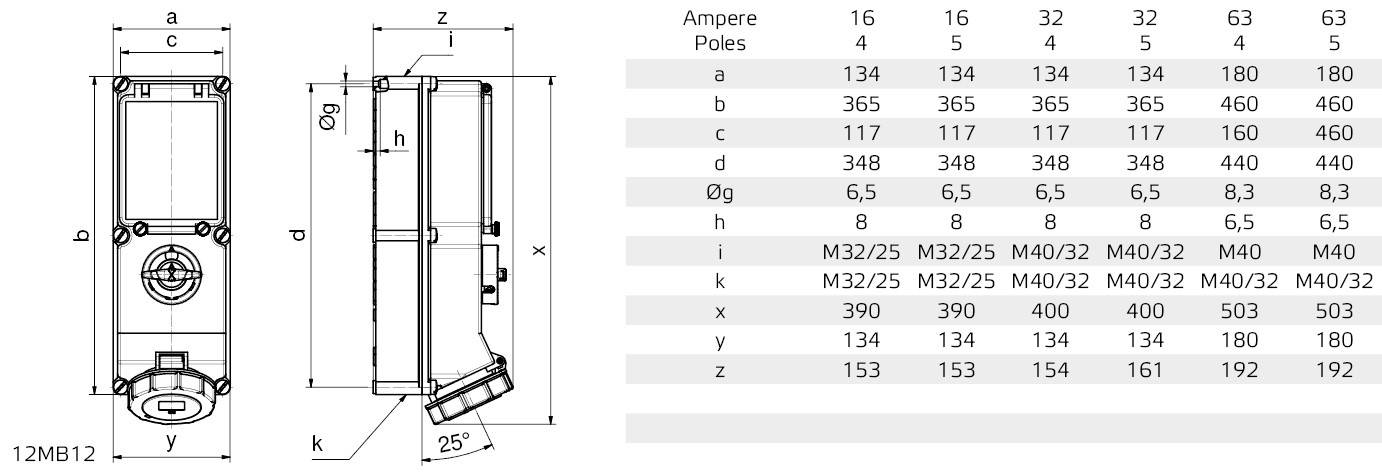

Disegno tecnico di un interruttore elettrico con dimensioni a, b, c, d, e, f, g, h, j, k e relativa tabella per Ampere e poli.

1/2

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 20 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1389,34 € / Pezzo)

1389,34 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 63 A.
Numero di poli 5
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Posizione orario: 6 ore
Colore di identificazione rosso
Tipo di protezione (IP): IP67
Interruttore: Con interruttore on/off senza bloccaggio
Modello dell'interruttore: Interruttore speciale
Con interruttore di protezione FI: No
Spazi vuoti sulla guida portante: Sì
Materiale dell'alloggiamento: plastica
Modello: Parte inferiore e superiore
Protezione: Senza
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Presa da parete CEE

Spine CEE: con interruttore on/off

Tensione nom.: 400 V

Corrente nominale: 63.0 A

Corrente nominale: 63 A

Connettore A: Connettore CEE 63 A 5 poli

Conduttori: 5

Modello: Parte inferiore e superiore

: IP67

Colore: Rosso

Dim.: (L x L x A) 192 x 180 x 503 mm

Lunghezza: 192 mm

Larghezza: 180 mm

Altezza: 503 mm

Contenuto: 1 pz.

Numero Poli: 5

Materiale: Plastica

Tensione di esercizio: 400 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3135057 Bals Elektrotechnik 17066 17066 Presa da parete CEE 63.0 A 5 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3135057 Bals Elektrotechnik 17066 17066 Presa da parete CEE 63.0 A 5 poli 400 V 1 pz.

Descrizione

Presa a parete TE disattivabile, protetta
63A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP67
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Dimensione alloggiamento: 460x180 mm (AxP)
Portacontatti/contatti: Il supporto di contatto è realizzato in materiale ad alta resistenza al calore, i contatti sono nichelati in ottone
Sezione massima del conduttore: 25,0 qmm
Materiale alloggiamento: Policarbonato
Tecnica di collegamento: Morsetti a vite come morsetti per telaio con contatto Kontex
Protezione: Senza
Ingresso cavo: 1 x M40 in alto, 1 x M40/M32 in basso
Colore dispositivo: Cerniera di azionamento per stuoie, coperchio pieghevole rosso RAL 3000, anello a baionetta grigio RAL 7035, viti dell'alloggiamento grigio RAL 7035, parte inferiore dell'alloggiamento grigio RAL 7035, parte superiore dell'alloggiamento grigio RAL 7035, manopola dell'interruttore grigio RAL 7035
Altezza dispositivo: 503 mm, larghezza dispositivo: 180 mm, profondità dispositivo: 192 mm
Altre caratteristiche tecniche: L'ingresso del cavo è aperto una volta in alto e due volte in basso, può essere chiuso a chiave in posizione 0 per un massimo di 4 serrature a staffa con un diametro della staffa fino a 7 mm, nella parte inferiore dell'alloggiamento è presente una guida di supporto, una guida di supporto per 8 unità è orizzontale sotto il deflettore di azionamento

Testo tradotto automaticamente
