Name: Bals Elektrotechnik 17539 17539 Presa da parete CEE 63.0 A 4 poli 400 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3135061
Availability: BackOrder

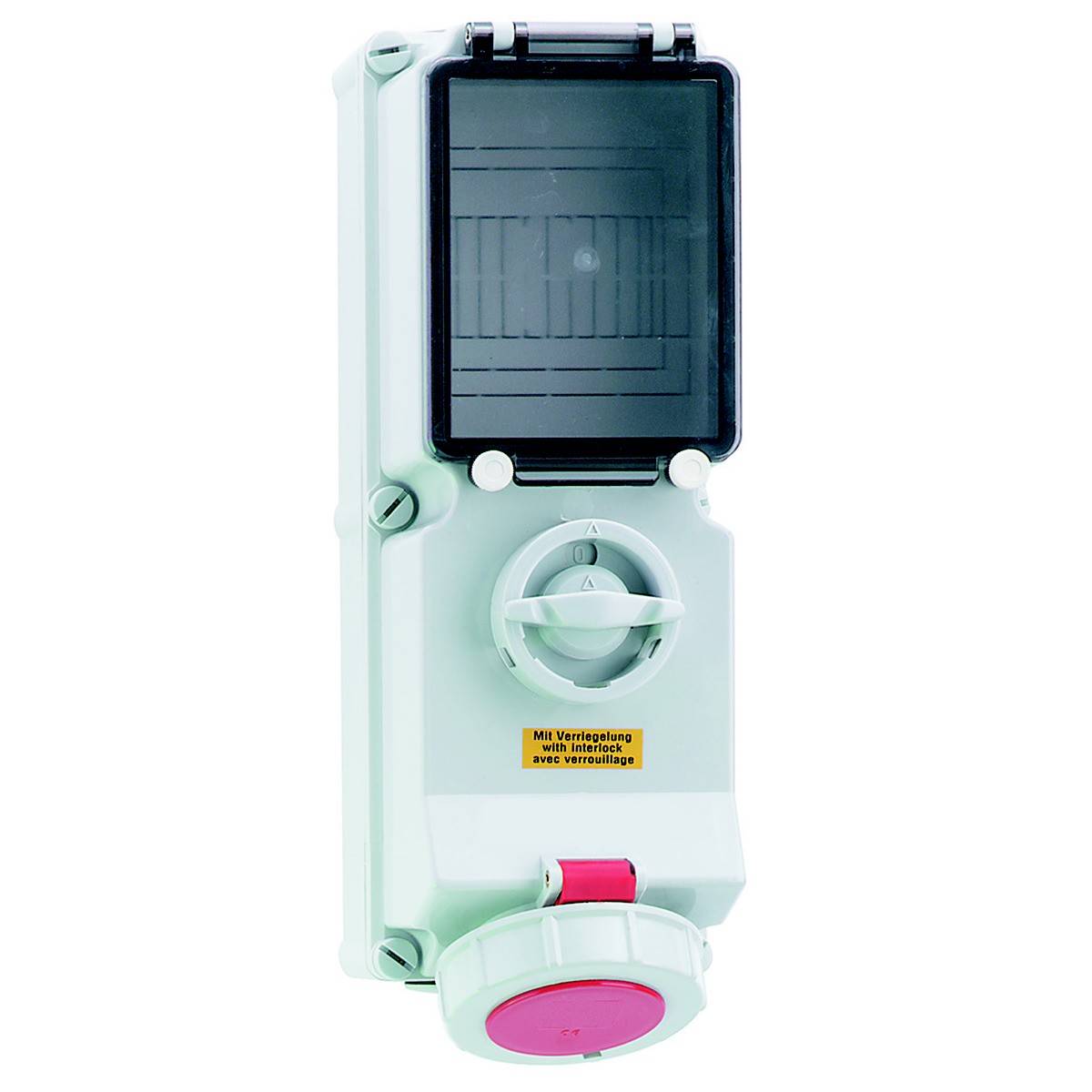

Interruttore elettrico con copertura di protezione e intestazione 'Disconnessione di rete in caso di modifica'.

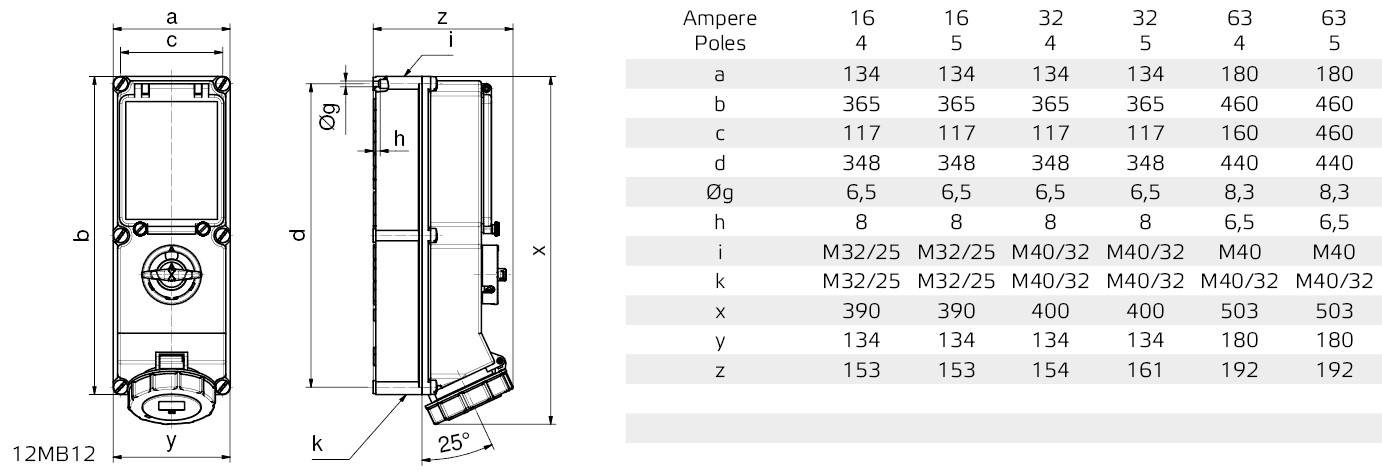

'Disegno tecnico di un interruttore elettrico' e tabella con dimensioni per diversi valori di ampere e numero di poli. Colonne: Ampere, Poli. Righe: a, b, c, d, Øg, h, i, x, y, z.

1/2

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1422,13 € / Pezzo)

1422,13 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 63 A.
Numero poli: 4
Tensione secondo EN 60309-2: 400 V (50+60 Hz) rosso
Posizione orario: 6 ore
Colore di identificazione rosso
Tipo di protezione (IP): IP67
Interruttore: Bloccaggio meccanico
Modello dell'interruttore: Interruttore speciale
Con interruttore di protezione FI: No
Spazi vuoti sulla guida portante: Sì
Materiale dell'alloggiamento: plastica
Modello: Parte inferiore e superiore
Protezione: Senza
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Nichelati
Versione militare: No

Tipo prodotto: Presa da parete CEE

Spine CEE: Blocco meccanico

Tensione nom.: 400 V

Corrente nominale: 63.0 A

Corrente nominale: 63 A

Connettore B: Presa CEE

Conduttori: 4

Modello: Parte inferiore e superiore

: IP67

Colore: Rosso

Dim.: (L x A) 180 mm x 503 mm

Larghezza: 180 mm

Altezza: 503 mm

Contenuto: 1 pz.

Numero Poli: 4

Materiale: Plastica

Tensione di esercizio: 400 V

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3135061 Bals Elektrotechnik 17539 17539 Presa da parete CEE 63.0 A 4 poli 400 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3135061 Bals Elektrotechnik 17539 17539 Presa da parete CEE 63.0 A 4 poli 400 V 1 pz.

Descrizione

Presa a parete TE disattivabile, bloccata, protetta
63A 4P (3P+PE) 400V (380 - 415 V~) 6H IP67
Frequenza: 50/60Hz
Colore di identificazione tecnica: Rosso RAL 3000
Dimensione alloggiamento: 460x180 mm (AxP)
Portacontatti/contatti: Il supporto di contatto è realizzato in materiale ad alta resistenza al calore, i contatti sono nichelati in ottone
Sezione massima del conduttore: 25,0 qmm
Materiale alloggiamento: Policarbonato
Tecnica di collegamento: Morsetti a vite come morsetti per telaio con contatto Kontex
Protezione: Senza
Ingresso cavo: 1 x M40 in alto, 1 x M40/M32 in basso
Colore dispositivo: Cerniera di azionamento per stuoie, coperchio pieghevole rosso RAL 3000, anello a baionetta grigio RAL 7035, viti dell'alloggiamento grigio RAL 7035, parte inferiore dell'alloggiamento grigio RAL 7035, parte superiore dell'alloggiamento grigio RAL 7035, manopola dell'interruttore grigio RAL 7035
Altezza dispositivo: 503 mm, larghezza dispositivo: 180 mm, profondità dispositivo: 192 mm
Altre caratteristiche tecniche: L'ingresso del cavo è aperto una volta in alto e due volte in basso, può essere chiuso a chiave in posizione 0 per un massimo di 4 serrature a staffa con un diametro della staffa fino a 7 mm, nella parte inferiore dell'alloggiamento è presente una guida di supporto, una guida di supporto per 8 unità è orizzontale sotto il deflettore di azionamento
