Name: Bals Elektrotechnik 2129 2129 Connettore maschio CEE 16.0 A 4 poli 230 V 1 pz.
Brand: Bals Elektrotechnik
SKU: 3146945
Availability: BackOrder

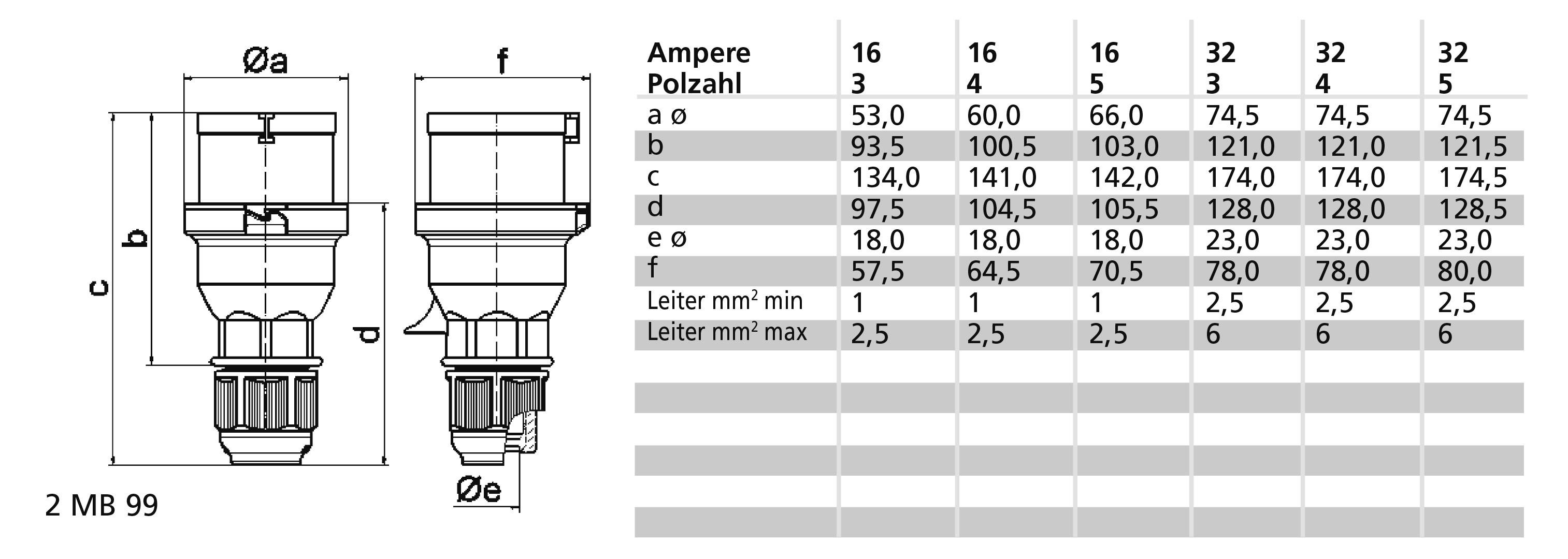

Disegno tecnico di una spina con tabella. La tabella mostra le misure in mm per amperaggi di 16, 32 e numero di poli da 3 a 5. Le misure includono a, b, c, d, e, f e il diametro del conduttore.

Bals Elektrotechnik

Scheda tecnica (PDF)

Consegna entro Gio 19 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (42,61 € / Pezzo)

42,61 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Corrente IEC: 16 A.
Numero poli: 4
Tensione secondo EN 60309-2: 230 V (50+60 Hz) blu
Posizione orario: 9 ore
Colore di identificazione blu
Numero RAL: 5015
Invertitore di fase: No
Tipo di protezione (IP): IP44
Tecnologia di collegamento: Morsetto senza viti
Ingresso cavo: A vite
Direzione di inserimento dritta
Materiale: plastica
Materiale di contatto: CuZn 39
Trattamento superficie contatti: Non trattati
Versione militare: No

Tipo prodotto: Connettore maschio CEE

Tensione nom.: 230 V

Corrente nominale: 16.0 A

Corrente nominale: 16 A

Connettore A: Morsetto con vite senza fine

Modello: dritta

: IP44

Colore: Blu

Contenuto: 1 pz.

Numero Poli: 4

Collegamento: Morsetto a vite

Materiale: Plastica

Tensione di esercizio: 230 V

: 5015

: Gland nut

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: FALSE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3146945 Bals Elektrotechnik 2129 2129 Connettore maschio CEE 16.0 A 4 poli 230 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3146945 Bals Elektrotechnik 2129 2129 Connettore maschio CEE 16.0 A 4 poli 230 V 1 pz.

Descrizione

Spina QUICK-CONNECT
16 A 4P (3P+PE) 230 V (200 - 250 V~) 9H IP44
Frequenza: 50/60Hz
Colore di identificazione tecnica: blu RAL 5015
Portacontatti/contatti: Il supporto di contatto è in poliammide, i contatti sono in ottone nudo
Sezione massima del conduttore: 2,5 mq
Materiale dell'alloggiamento: poliammide
Tecnologia di collegamento: Tecnologia di serraggio a molla senza viti con morsetti a molla a gabbia
Ingresso cavo: Con pressacavo
Colore dispositivo: Collare blu RAL 5015, calotta alloggiamento grigio RAL 7035, raccordo a vite grigio RAL 7035
Altezza dispositivo: 146 mm, larghezza dispositivo: 60 mm, profondità dispositivo: 65 mm
Altre caratteristiche tecniche: Con raccordo a vite MULTI-GRIP e scarico della trazione integrato, il collegamento delle parti dell'alloggiamento è senza viti e viene bloccato da un fermo. È possibile aprire con un cacciavite, per cavi con un min. Diametro da 8 mm a max. Diametro 18 mm

Testo tradotto automaticamente
